Организация водоснабжения в санузле требует точного расчета и соблюдения технических норм. Монтаж системы занимает от двух до четырех дней, а сложность работ оценивается как средняя. Правильная схема разводки труб в ванной: как сделать правильно и надежно, определяет долговечность всей сантехники. Грамотный подход исключает риск протечек и упрощает последующий доступ к узлам управления.
Предварительная оценка работ
Планирование начинается с анализа базовых навыков, так как потребуется умение работать с паяльником для труб или пресс-фитингами. Оптимальным этапом для прокладки коммуникаций считается период после демонтажа старой отделки, но до начала выравнивания стен и укладки стяжки пола. Время выполнения напрямую зависит от выбранной системы разводки и состояния стен.
Подбор необходимых материалов
Выбор труб основывается на требованиях к прочности и температурному режиму. В качестве основы используют полипропилен или сшитый полиэтилен, дополняя их соответствующими фитингами и запорной арматурой.
- Полипропиленовые трубы (для ГВС и ХВС);
- Трубы из сшитого полиэтилена (для коллекторных систем);
- Запорные краны (шаровые);
- Фильтры грубой очистки;
- Тройники и угольники;
- Хомуты для фиксации труб;
- Герметики и уплотнительные ленты;
- Редукторы давления.
| Материал | Примерный расход | Средняя цена за ед. | |
|---|---|---|---|
| Труба полипропилен 20 мм | 10 м | 120 руб/м | 1200 руб |
| Тройники/Угольники | 12 шт | 60 руб/шт | 720 руб |
| Запорный кран | 3 шт | 450 руб/шт | 1350 руб |
| Фильтр грубой очистки | 1 шт | 600 руб/шт | 600 руб |
| Хомуты | 15 шт | 30 руб/шт | 450 руб |

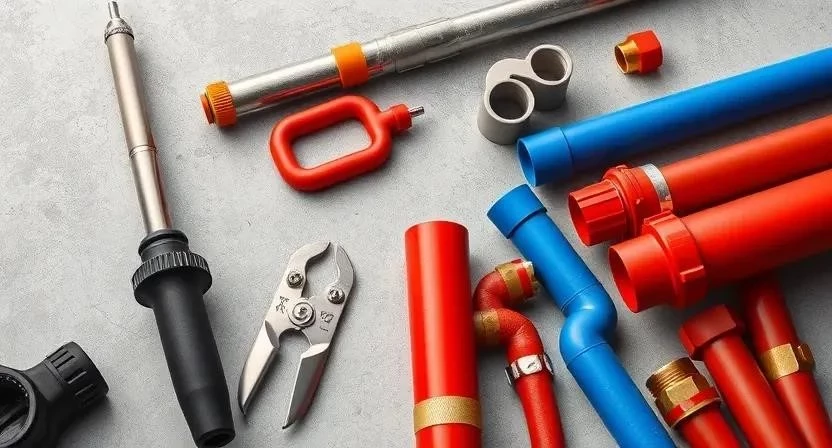

Комплект инструментов для монтажа
Для качественного исполнения работ потребуется специализированное оборудование. Наличие профессионального инструмента сокращает время монтажа и гарантирует герметичность соединений.
- Паяльник для труб (обязательно);
- Труборез (обязательно);
- Строительный уровень (обязательно);
- Рулетка (обязательно);
- Перфоратор для штробления (обязательно);
- Разводной ключ (обязательно);
- Набор отверток (желательно).
| Инструмент | Назначение | Статус | Примерная цена |
|---|---|---|---|
| Паяльник | Сварка полипропилена | Обязательно | 2500 руб |
| Труборез | Ровный срез трубы | Обязательно | 800 руб |
| Перфоратор | Создание штроб в стенах | Обязательно | 5000 руб |
| Уровень | Контроль уклона и вертикали | Обязательно | 600 руб |
| Разводной ключ | Затяжка фитингов | Обязательно | 700 руб |
Подготовка помещения к работе
Очистка комнаты от строительного мусора позволяет точно произвести замеры. Стены и пол защищаются пленкой, чтобы избежать повреждения соседних зон. На этом этапе выполняется детальная разметка мест установки ванны, раковины, унитаза и стиральной машины.
Работа с поверхностями

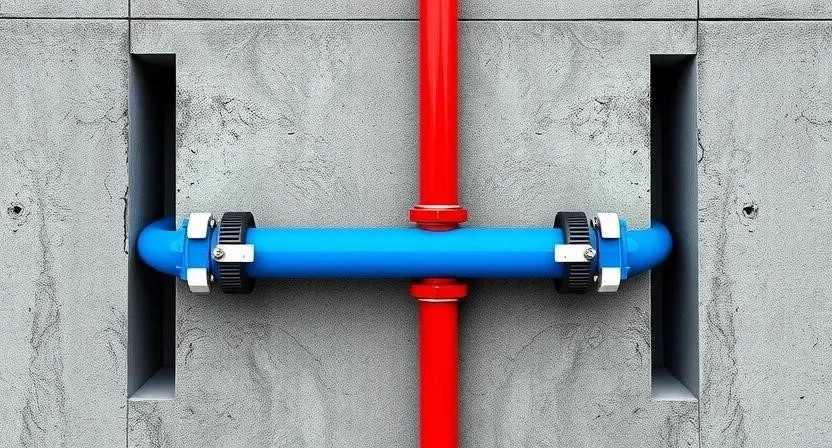

Штробление стен производится строго по разметке, при этом глубина канавок должна позволять трубе быть полностью скрытой, но не нарушать прочность стены. После прорезки штроб поверхности обрабатываются грунтовкой. Особое внимание уделяется перепадам высот пола, чтобы обеспечить беспрепятственный слив воды в канализацию.
Пошаговый процесс монтажа
Соблюдение последовательности действий гарантирует надежность всей системы водоснабжения и канализации.
- Составление детального плана и схемы разводки (2 часа).

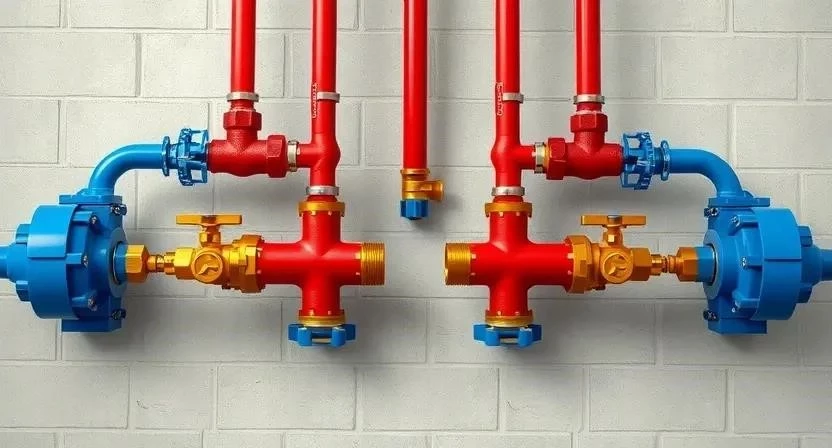

- Установка вводных кранов и фильтров грубой очистки (3 часа).
- Монтаж коллекторного узла или тройниковой системы (4 часа).
- Прокладка магистралей холодного и горячего водоснабжения (6 часов).
- Установка выводов под смесители и сантехнику (4 часа).

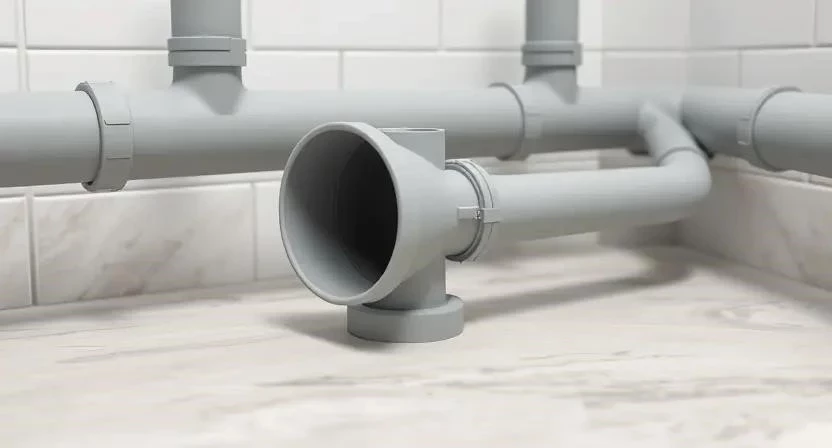

- Монтаж канализационных труб с соблюдением уклона (5 часов).
- Соединение всех узлов и итоговая проверка стыков (3 часа).
- Проведение опрессовки системы под давлением (2 часа).
- Фиксация всех труб хомутами к стенам (3 часа).
- Заделка штроб и подготовка к гидроизоляции (5 часов).
| Этап работ | Время | Особенности |
|---|---|---|
| Планирование | 2 ч | Точный расчет точек вывода |
| Вводной узел | 3 ч | Установка фильтров и кранов |
| Магистрали | 6 ч | Соблюдение расстояния ГВС/ХВС |
| Канализация | 5 ч | Строгий контроль уклона |
| Опрессовка | 2 ч | Проверка герметичности под давлением |
Пример из опыта: Однажды при планировании я забыл предусмотреть отдельный вывод для стиральной машины, что привело к необходимости повторного штробления стены после завершения основного монтажа.
Технические нюансы исполнения
При пайке полипропилена критически важно соблюдать температурный режим, чтобы избежать перегрева или недогрева стыка. Для канализационных труб обязателен уклон 2-3 см на каждый метр длины. Следует помнить о несовместимости разных типов пластика без специальных переходников.
Пример из опыта: На практике заметил, что даже отклонение уклона канализационной трубы на 1 см от нормы может привести к регулярным застоям воды и засорам.
Типичные ошибки при разводке
Ошибки в монтаже часто приводят к дорогостоящему ремонту всей отделки ванной комнаты.
- Отказ от установки фильтров грубой очистки.
- Нарушение уклона сливных труб.
- Слишком глубокое или поверхностное заложение труб в стену.
- Игнорирование опрессовки системы перед зашивкой стен.
- Использование дешевых фитингов с плохой резьбой.
Пример из опыта: Столкнулся с ситуацией, когда перегрев трубы при пайке привел к сужению внутреннего просвета, что заметно снизило напор воды в смесителе.
Расчет стоимости реализации
| Статья расходов | Кол-во | Цена | С мастером | Экономия | |
|---|---|---|---|---|---|
| Материалы | комплект | 7000 руб | 7000 руб | 7000 руб | 0 руб |
| Работа | — | — | 0 руб | 8000 руб | 8000 руб |
| Расходники | — | 1000 руб | 1000 руб | 1000 руб | 0 руб |
| Всего | — | — | 8000 руб | 16000 руб | 8000 руб |
Эксплуатация после завершения монтажа
Правила эксплуатации включают периодическую проверку фильтров грубой очистки и очистку сифонов. Срок службы современных полимерных материалов составляет до 50 лет при соблюдении температурных норм. При возникновении протечек следует немедленно перекрыть вводной кран и заменить поврежденный участок трубы.
Сравнение альтернативных методов
Тройниковая разводка дешевле и проще в монтаже, но при открытии одного крана в другой точках может падать напор. Коллекторная система обеспечивает стабильное давление во всех точках и позволяет отключать отдельные приборы, не перекрывая воду во всей ванной. Металлопластик считается более гибким материалом, чем полипропилен, но требует использования дорогих пресс-фитингов.
| Параметр | Тройниковая схема | Коллекторная схема | |
|---|---|---|---|
| Стоимость | Низкая | Высокая | Тройниковая выгоднее |
| Надежность | Средняя | Высокая | Коллектор надежнее |
| Комфорт (напор) | Зависит от точек | Стабильный | Коллектор комфортнее |
| Сложность монтажа | Простая | Сложная | Тройниковая проще |
| Обслуживание | Общее | Поточечное | Коллектор удобнее |
Ответы на часто задаваемые вопросы
Какую трубу выбрать для ванной? Для бюджетного и надежного варианта подходит полипропилен, для премиальных систем с коллектором — сшитый полиэтилен.
Нужен ли коллектор в маленькой ванной? Он не обязателен, но рекомендован, если одновременно используются несколько мощных потребителей воды.
Можно ли объединять трубы ГВС и ХВС в одной штробе? Да, но необходимо соблюдать расстояние между ними, чтобы горячая вода не нагревала холодную.
Какой уклон должен быть у канализации? Оптимальный уклон составляет 2-3 см на один погонный метр трубы.
Как проверить систему на герметичность? С помощью опрессовки — подачи давления в систему выше рабочего и наблюдения за манометром в течение нескольких часов.
Что делать, если труба попала в арматуру? Использовать алмазный бур или аккуратно сместить траекторию прокладки трубы, если это не нарушает схему.
Нужно ли утеплять трубы в ванной? Внутри heated помещений утепление не требуется, оно актуально только для труб, проходящих через неотапливаемые зоны.
