Обратный клапан для канализации

Виды и типы

Клапан на стояк канализации может иметь разные виды конструкции. Они различаются по определенным признакам. Встречаются образцы, предназначенные для установки:

на вертикальный стояк;
непосредственно на слив определенного прибора — унитаза, ванны и т.д.

По принципу действия они делятся на:

автоматический клапан воздушный канализационный. Обладает относительно низкой пропускной способностью, поэтому используется преимущественно в частных системах;
антиваккумный. Способен как поставлять воздушный поток внутрь системы, так и выпускать излишки давления из нее (при необходимости). Может работать одновременно с несколькими трубами;
комбинированный вид. Работа таких устройств демонстрирует возможности обоих видов.

По типу конструкции:

мембранные (или подъемные). Рабочим органом является гибкая мембрана, установленная в корпусе из ПВХ. При изменении давления мембрана изгибается, пропуская вверх поток воздуха;
цилиндрические. Это надежные конструкции из металла, корпус выполнен в форме цилиндра с резьбой для крышки. Устройство работает как классический обратный клапан и считается одним из лучших решений для канализационной системы частного дома;
рычажные. Они также имеют металлический корпус. Работает по принципу гравитационного клапана, где под воздействием проходящих масс крышка открывается, а затем закрывается по действием силы тяжести. На практике вместо естественного веса обычно используется пружина, настроенная вручную.

По способу подключения существуют клапаны:

резьбовые;
фланцевые;
муфтовые.

Выбор оптимального варианта
зависит от типа системы, места установки и других факторов. Наиболее
востребованными являются устройства, способные работать одновременно с
несколькими трубопроводами.

Существуют домашние мастера,
которые изготавливают подобные устройства для фановых труб. Самодельные клапаны в
нормальном состоянии прикрывают выход, а при изменении давления открываются,
впуская или выпуская воздушный поток. Обычно такие конструкции приходится ставить на трубопроводы в
больших частных домах с разветвленной системой канализации и собственным
септиком. Они дают большое количество газа, что создает высокую нагрузку на
систему и требует коррекции с помощью механических устройств. Кроме того, такие
приспособления позволяют защитить систему от проникновения насекомых, грызунов,
попадания мусора и пыли.

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Советы специалистов

Опытные мастера — сантехники рекомендуют:

выбирать клапан, руководствуясь не его более низкой ценой, а качеством, так как затраты на приобретение устройства не сопоставимы с расходами на ремонт жилья, в случае его затопления нечистотами;
перед монтажом обязательно проверять прибор на герметичность. Если он недостаточно герметичен, то при эксплуатации будет слышен шум и вибрация. Для устранения проблемы нужно снять крышку и заменить окантовку или сам затвор;
правильно размещать клапан, чтобы стрелка на его корпусе была направлена в сторону канализационного выпуска;
устанавливать прибор в таком месте, где к нему будет всегда свободен доступ для чистки и обслуживания;
если система выполнена из чугунных труб, а клапан пластиковый, то необходимо предварительно поставить переходник с металла на пластик.

Правила монтажа жидкостной запорной арматуры

Сама инструкция по установке подобной арматуры зачастую не вызывает затруднений даже у дилетантов.

Она складывается из 5 основных действий:

Персональный клапан для унитаза.

Прибор врезается в точку соединения 2 секторов трубы или в месте подсоединения канализационного трубопровода к сантехнике, например, к унитазу;
Если арматура монтируется горизонтально, то выставлять ее нужно четко по уровню, без перекосов;
Те же приборы, которые врезаются в вертикальные и наклонные системы можно устанавливать под произвольным углом;

Принцип работы вертикальной мембранной конструкции.

При сборке канализационного трубопровода соединительные раструбы должны быть направлены навстречу движению жидкости. Вам нужно вытащить сектор трубы и на его место в раструб вставить горловину клапана, после чего отрезать лишнее от снятой вами трубы и вставить ее в клапан с другой стороны;
На последнем этапе обратный клапан или трубы по обе стороны непосредственно рядом с запором нужно жестко закрепить хомутами на полу или ближайшей стене. Этим пренебрегать не стоит, так как работа подобной аппаратуры вызывает небольшую вибрацию, а значит, рано или поздно соединение может разгерметизироваться.

Как видите, инструкция по монтажу обратного клапана своими руками не сложная, но здесь есть масса мелочей, которые нужно учитывать.

Горизонтальный клапан с двумя заглушками.

На каждом обратном клапане, вне зависимости от модели, есть стрелочка, указывающая на направление движения жидкости, так что перед тем как установить прибор, найдите эту стрелочку;
Не лишним будет перед установкой проверить прибор на герметичность. Для этого возьмите прибор, налейте в него воду, как в стакан, с той стороны, через которую она не должна проходить и оставьте. Как правило, протечки вызваны попавшим мусором или старой прокладкой;
Запор на трубу нужно устанавливать того же сечения, что и сама труба. Любой переходник в разы увеличивает риск засора, плюс это дополнительные соединения, а чем этих соединений меньше, тем надежней система;
И наконец, подобная аппаратура ставится для предотвращения аварийных ситуаций, а значит, к ней должен быть обеспечен беспрепятственный, удобный доступ на случай прочистки или ревизии.

Пластиковый обратный клапан на 110 мм.

Сложнее всего устанавливать подобную аппаратуру в многоэтажных домах. Идеальным вариантом считается установка запорной арматуры на входе в трубу центрального стояка.

Но все дело в том, что габариты санузлов в большинстве наших домов, мягко говоря, скромные, а клапан под трубу сечением 110 мм штука объемная. Вот и приходится хозяевам вместо одного капитального общего клапана ставить несколько персональных на каждый слив.

В литературе я встречал предложение установить подобный запор на подъездный стояк, чуть ниже слива первого этажа. Но это может быть оправданным, только если засоры регулярно происходят не в самом стояке, а в центральном канализационном колодце или магистрали, что поверьте, бывает крайне редко.

Обратный клапан с поворотом на 90º.

Дело в том, что установка клапана чуть ниже первого этажа фактически бесполезна. Подумайте сами, вода ведь идет не снизу, труба заполняется за счет слива стоков с верхних этажей. Если засор будет в подвале на стояке, то система заполнится до клапана, он закроется и система продолжит наполняться дальше, а значит, зальет первый этаж.

Врезка затвора на центральный слив.

В частных домах, как правило, места хватает, но здесь нет смысла устанавливать такой клапан в жилом помещении. Подтопление может идти только со стороны септика или общей центральной канализационной магистрали.

Соответственно прибор лучше ставить либо в подвале, либо в отдельном утепленном колодце, оборудованном специально под установку запорного клапана.

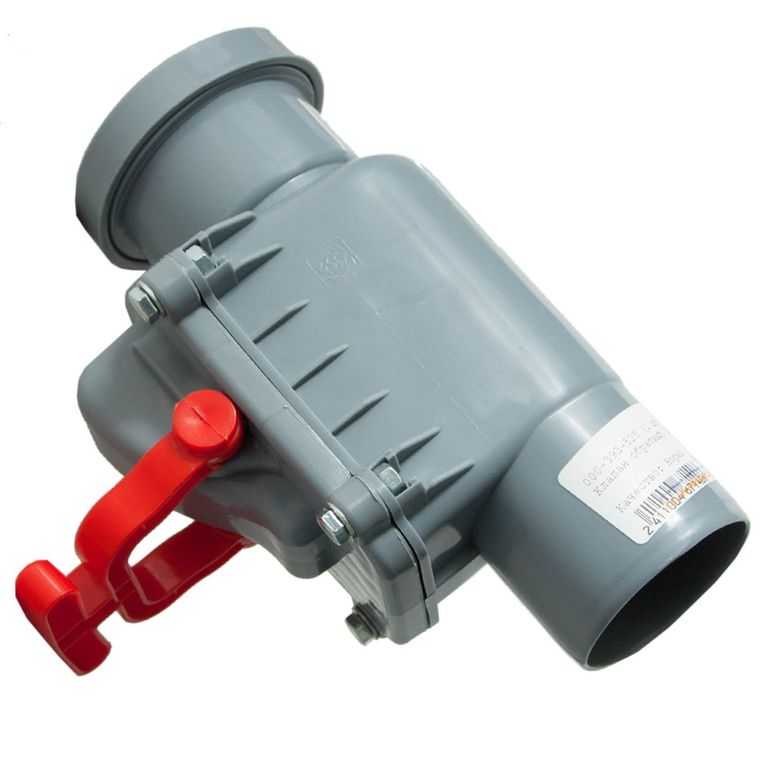

Конструкция с возможностью ручной блокировки потока.

При монтаже на выводы дренажной системы, запорами нужно оборудовать все выводные трубы. В данном случае места в колодце достаточно и можно смонтировать практически любую модель, но здесь лучше устанавливать клапана с поплавками.

Поплавки это та же самая лепестковая система, только к поворотному штоку мембраны подсоединяется поплавок. При наполнении резервуара поплавок всплывает и клапан закрывается. Данный процесс наглядно показан на видео в этой статье.

Варианты металлической запорной арматуры.

Для чего нужен и как работает

Основное назначение запорной арматуры – перекрытие прохода стоков в канализационной трубе в обратном направлении. Основная область применения обратного клапана не ограничивается частными домовладениями. Жители первых этажей многоэтажек не понаслышке знакомы с последствиями засоров канализации. Поэтому в их случае эта деталь системы проблему полностью снимает.

Не будет лишним оснащение канализации обратным клапаном и квартир более высоких этажей. Из-за нарушения правил эксплуатации сточных труб нередко происходит засорение трубопровода, что провоцирует проникновение жидких отходов в унитазы и ванны. Наличие перекрывающего механизма избавит от дорогостоящего ремонта и устранения последствий потопа.

Наиболее распространённым диаметром обратного клапана считается 110 мм. Этот параметр легче совмещать с разными трубами. Ставят узел на общий вывод канализации из дома или квартиры. Устройство запорной арматуры включает следующие элементы:

корпус, изготовленный из металла или пластика;
диск с уплотнителем, его функционал заключается в перекрытии трубы от попадания обратного потока стоков;
стальная пружина, удерживающая диск (её сжатие происходит под давлением воды);
механизм принудительного открытия.

Принцип функционирования клапана предельно понятен. Диск под давлением сточных вод поднимается, в результате чего поток проходит в канализационную систему.

По мере окончания слива диск перекрывает отверстие выходной канализационной трубы, что предотвращает обратную течь стоков. Механизм открытия/закрытия работает благодаря пружине.

Причины и последствия засоров канализации

Возможное разрушение или механическое повреждение элементов трубопровода создает аварийную ситуацию. Но чаще всего внештатные ситуации санитарно-технических систем для отвода продуктов хозяйственно-бытовой деятельности человека связаны с возникновением внутренних засоров, которые обязательно провоцируют остановку и обратное движение отводимых сточных масс.

Простая неполадка приводит к серьезным проблемам, страдают от которых, обычно, квартиры нижнего этажа многоквартирных домов или санитарные помещения нижнего уровня частных домостроений. Место засора в этих случаях находится в горизонтальных канализационных трубах, проходящих через подвальное помещение. Пострадать, что случается реже, могут и жильцы верхних этажей. Для этого достаточно наличия пробки в вертикальном стояке между этажами. Установка обратного клапана канализации исключает возможность подобных бытовых аварий в квартирах. Обезопасит подобное устройство и частных домовладельцев.

Причины возникновения пробок и засоров в сливных трубах:

Перекрытие просвета сливной трубы из-за нарушения правил пользования канализационной системой. В этом случае пробку создают крупные пищевые отходы, подгузники, полиэтиленовые пакеты, вата, куски плотного картона, тряпки и другие объемные вещи, не отправленные в специальную емкость для мусора.
Длительная эксплуатация труб сопровождается постепенным образованием осадка на их внутренних стенках и уменьшением рабочего просвета (сечения). В дальнейшем шероховатая внутренняя поверхность труб легче удерживает твердые частицы, которые оседают и постепенно образуют непроходимую пробку в общей системе.
Неправильный уклон трубопровода способствует оседанию твердых частиц на его стенках. Чтобы избежать этого, поток отводимых жидкостей должен иметь определенную скорость. Для изменения наклона труб придется переделывать проблемную систему полностью.
Образованию пробок также способствуют отводы, расположенные перпендикулярно к основному трубопроводу. Поток жидкости на этих участках резко замедляется, задерживая крупные включения – причину образования пробок.

Следствие внутренней закупорки канализационной трубы, произошедшей по любой из перечисленных причин – накопление жидкости и ее обратный поток. Сразу происходит накопление унитаза (ближнего к месту пробки) содержимым сточной системы с возможным переливанием жидкой массы через край. В данной ситуации неприятный запах перестает быть проблемой, в сравнении с предстоящей уборкой, ремонтом и тратами на приобретение новых вещей взамен испорченным.

Как почистить, проведение ревизии

Канализационная система сама по себе исключает прохождение по ней чистой воды. Иногда мусор не проходит через клапан, застревая в основании щечек заглушки. Данная проблема часто возникает, если не следить за тем, что попадает в стоки.

Производители гидрозатворов предусмотрели в устройстве ревизионное окошко. Расположено оно в верхней части затвора. Крепится на нескольких болтах: трех или четырех. Прочистка или осмотр узлов агрегата происходит через него.

Выкручиваем болты, предварительно ослабив каждый. Снимаем крышку гидрозатвора. Станет видно круглую мембрану и камеру, через которую проходит вся вода. Весь мусор и крупные элементы, застрявшие в камере, убираем перчаткой. Несколько раз хлопаем заглушкой, отряхивая ее. Теперь надо промыть прибор.

Внутрь окна заливается чистая вода. Сначала промывают камеру после мембраны, затем входной отсек. Нормальную работу дросселя после ревизии проверяем, смыв унитаз или включив воду в раковине. Все это, не закрывая крышку смотрового окна. В него можно посмотреть, как все работает. Только после этого закрывают крышку и закручивают болты. Резинку также надо промыть и вернуть на место.

Виды клапанов и принцип функционирования

Поворотные

Подъемный клапан на канализацию

Шаровый клапан

Межфланцевый

Принцип действия и установка обратного клапана

Часто при засорах в канализационных трубах сточная жидкость возвращается в обратном направлении и затапливает не только сантехнические приборы, но и пол жилища. Приходится вызывать аварийные бригады, которые приезжать, как правило, не спешат. Чтобы не быть зависимыми от коммунальных служб и избавить себя от таких неприятных сюрпризов, в квартире или доме нужно установить канализационный обратный клапан – один или несколько.

Обратите внимание! Как показывает практика, сточная жидкость выше 2-го этажа не поднимается. Поэтому заняться устройством обратного клапана рекомендуется жителям квартир, которые проживают до 2-го этажа включительно. Эту проблему можно решить 2-мя способами:

Эту проблему можно решить 2-мя способами:

приобрести один обратный клапан, размер которого соответствовал бы диаметру канализационной трубы или стояку, принимающей стоки от всех сантехнических приборов, и установить его на соответствующем месте;
установить по одному клапану на трубу канализации перед каждым прибором, отводящим стоки.

Сделать монтаж общего обратного клапана представляется возможным только для частных домов. Для квартир многоэтажных домов установка общего клапана проблематична, так как нет свободного места. В таком случае рекомендуется устанавливать по одному клапану за каждым сантехническим прибором.

Схема работы клапана

В торговых точках можно приобрести канализационные обратные клапаны 2-х видов, которые отличаются местом установки:

обычный клапан, который не позволит стокам двигаться в обратном направлении;
клапан, устанавливаемый на фановой трубе или после унитаза. Этот прибор устанавливается на трубе, если в таковой имеется контруклон. Этот недочет тяжело исправить – нужно полностью перекладывать трубы.

Эти 2 клапана работают по разному принципу действия. Например, для внутренней канализации обратный клапан, предотвращающий возвратное перетекание сточной жидкости, состоит из приемного и выпускающего патрубков.

Так выглядит клапан внутри

В клапане имеется камера, в котором находится шарик с воздушным наполнением. Если стоки начинают движение в обратном направлении, шарик блокирует камеру, и стоки не имеют возможности двигаться дальше по трубе.
Чтобы клапан был пригоден долгое время, его надо постоянно обслуживать – чистить. Для этого в конструкции клапана предусмотрена крышка, которая при необходимости может сниматься. Кроме того, этот прибор располагает запорным вентилем, перекрывающим движение воды в канализационной трубе, если этого требует ситуация.
Монтируются изделия в тех местах, где трубы стыкуются между собой. Их можно устанавливать как на стояках, так и на горизонтальных участках трубопровода.
Обратные клапаны в последнее время производятся либо из пластика, либо из металла. Некоторое время назад в продаже предлагались только металлические приборы, рассчитанные на фланцевое соединение. Их и в наше время можно приобрести. Но так как трубы из пластика все чаще вытесняют изделия из других материалов, то в последнее время все более востребованными становятся клапаны из ПВХ.

Установка обратного клапана может быть произведена во время монтажа канализационной сети в месте стыковки труб. При работающей системе проводится врезка в канализационный трубопровод. Диаметры труб и клапана должны совпадать. Если это невозможно, применяются переходные фасонные части.

Обратите внимание! Монтаж клапана должен проводиться в таком месте, к которому существует свободный доступ, необходимый для обслуживания прибора. Принцип работы устройства. Принцип работы устройства

Принцип работы устройства

Установка обратного клапана на канализацию проводится в несколько шагов.

На каждом приборе намечена стрелка, по которой можно узнать, в каком направлении должны двигаться сточные воды. Монтаж клапана должен осуществляться только по этому указателю.
При установке прибора стрелка должна указывать направление к канализационному выпуску. Если соблюсти это правило, клапан будет работать исправно. Если проще, то направление стрелки и направление движения жидкости от приема сточных вод к стояку должны совпадать.
Перед монтажом клапан нужно протестировать на герметичность. Это позволит избежать возможных проблем.
Если герметичность работающей мембраны будет недостаточна, то при эксплуатации прибора будет чувствоваться шум и вибрация. Чтобы устранить проблему, крышку нужно будет снять и заменить затвор. Возможно более простое решение задачи – снимается и меняется герметичная окантовка.
