Организация вентиляции канализационного стояка требует строгого соблюдения технических регламентов для исключения срыва гидрозатворов. Правильная высота фановой трубы над крышей обеспечивает бесперебойный отвод газов и предотвращает появление неприятных запахов в жилых помещениях. Монтаж системы занимает от 4 до 8 часов, а стоимость материалов зависит от выбранного типа проходного элемента и материала кровли. Соблюдение норм СНиП гарантирует долговечность всей инженерной сети.
Особенности подготовки к работам
Монтаж вентиляционного стояка относится к работам средней сложности и требует базовых навыков кровельных работ. Основная задача заключается в создании герметичного прохода через кровлю без повреждения гидроизоляционного слоя. Оптимальный период для установки — теплое время года, чтобы избежать проблем с замерзанием герметика и облегчить доступ на крышу. Весь процесс от разметки до финальной проверки обычно укладывается в один рабочий день.

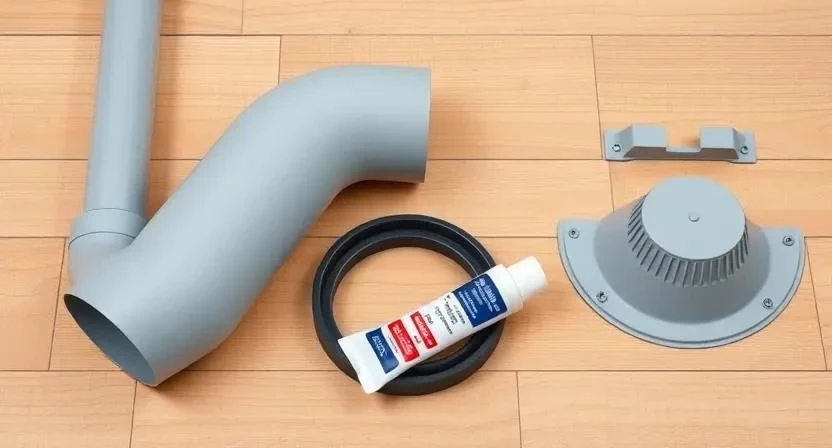

Перечень необходимых материалов
Для качественной установки потребуются следующие компоненты:
- ПВХ трубы подходящего диаметра (обычно 110 мм)
- Кровельный сэндвич (специальный проходной элемент)
- Специальный кровельный герметик с высокой адгезией
- Хомуты для надежной фиксации трубы к стропилам
- Уплотнительные резинки для стыков
- Дефлектор или декоративный колпак
- Крепежные саморезы по металлу или дереву
- Изоляционная лента для дополнительной защиты
| Наименование | Количество | Расход на 1 вывод | Примерная цена | |
|---|---|---|---|---|
| ПВХ труба 110 мм | 1 шт. | 1-2 метра | 600 руб. | 600 руб. |
| Кровельный сэндвич | 1 шт. | 1 шт. | 1500 руб. | 1500 руб. |
| Герметик кровельный | 1 туба | 300 мл | 700 руб. | 700 руб. |
| Хомуты монтажные | 3 шт. | 3 шт. | 100 руб. | 300 руб. |
| Дефлектор ПВХ | 1 шт. | 1 шт. | 500 руб. | 500 руб. |
Инструментарий для монтажа
Подбор оборудования зависит от типа кровли, но базовый набор остается неизменным:
- Перфоратор — для создания отверстий в бетонных перекрытиях
- Ножовка по пластику — для точной подрезки труб
- Строительный уровень — для контроля вертикальности стояка
- Шуруповерт — для крепления хомутов и проходок
- Герметизатор (пистолет) — для нанесения герметика
- Рулетка — для замера высоты вывода
- Маркер — для разметки места врезки
| Название | Функция | Способ получения |
|---|---|---|
| Перфоратор | Сверление отверстий | Покупка/Аренда |
| Ножовка | Резка ПВХ | Покупка |
| Уровень | Проверка геометрии | Покупка |
| Шуруповерт | Монтаж крепежа | Покупка |
| Пистолет для герметика | Нанесение состава | Покупка |
Подготовка чердачного пространства
Работа начинается в чердачном помещении, где необходимо расчистить путь для прохождения трубы. Важно убрать лишний утеплитель и строительный мусор из зоны будущего вывода. Все материалы, которые будут использоваться при монтаже, следует защитить от пыли и влаги. Свободный доступ к стропилам позволит надежно закрепить стояк, исключив его смещение при эксплуатации.
Подготовка поверхности кровли
Разметка отверстия в кровельном материале производится строго по оси канализационного стояка. Перед врезкой проверяется состояние стропильной системы и обрешетки, чтобы убедиться в отсутствии гниения или деформаций. Место будущего прохода тщательно очищается от грязи и пыли с помощью щетки. Готовность поверхности подтверждается отсутствием посторонних частиц, что обеспечит максимальную адгезию герметика и исключит протечки.
Пошаговая технология вывода трубы
Процесс установки выполняется в строгой последовательности для обеспечения герметичности системы:
- Расчет точной высоты вывода относительно конька крыши (30 мин).
- Подготовка и подрезка фановой трубы под размер (20 мин).
- Прорезание отверстия в кровельном материале (40 мин).
- Установка проходного элемента (адаптера) (30 мин).
- Монтаж трубы в стояк и ее фиксация хомутами (40 мин).
- Герметизация примыкания трубы к кровле (60 мин).
- Установка декоративного колпака или дефлектора (20 мин).
- Проверка вертикальности трубы с помощью уровня (15 мин).
- Финальная проверка герметичности всех стыков (30 мин).
- Очистка зоны монтажа от остатков материалов и мусора (30 мин).
Пример из опыта: при монтаже в доме с металлочерепицей я заметил, что стандартный проходной элемент имел небольшой зазор. Пришлось добавить дополнительный слой бутилкаучуковой ленты для полной герметизации примыкания.
| Этап работы | Время | Особенности |
|---|---|---|
| Разметка и расчет | 30 мин | Соблюдение СНиП |
| Резка материалов | 20 мин | Чистота среза |
| Врезка в кровлю | 40 мин | Аккуратность реза |
| Монтаж проходки | 30 мин | Центровка |
| Герметизация | 60 мин | Равномерный слой |
Технические нюансы и особенности
Температурные колебания существенно влияют на ПВХ пластик, вызывая его линейное расширение и сжатие. Чтобы избежать обмерзания трубы зимой и образования ледяных пробок, рекомендуется использовать утепленный кожух. Расстояние от вывода до ближайших вентиляционных отверстий и окон должно соответствовать нормам, чтобы запахи не попадали в жилые помещения. Правильный зазор между трубой и кровлей предотвращает деформацию материалов при сильных ветровых нагрузках.
Типичные ошибки при установке
Несоблюдение правил монтажа ведет к серьезным проблемам в эксплуатации системы:
- Слишком низкий вывод трубы, что приводит к задуванию воздуха обратно в систему.
- Отсутствие качественной герметизации, вызывающее протечки в кровле во время дождя.
- Использование труб неподходящего диаметра, что снижает эффективность вентиляции.
- Игнорирование установки дефлектора при сильных ветрах в регионе.
- Неправильный расчет высоты относительно конька крыши.
Пример из опыта: однажды клиент установил трубу слишком низко, из-за чего зимой конденсат замерз, создав ледяную пробку. Пришлось переделывать вывод, поднимая его на 50 см выше нормы.
Расчет стоимости работ и материалов
Общие затраты складываются из стоимости комплектующих и оплаты услуг специалиста. Самостоятельный монтаж позволяет существенно сэкономить, но требует наличия всего необходимого инструментария.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 3500 руб. | 3500 руб. | 0 руб. |
| Работа | 0 руб. | 5000 руб. | 5000 руб. |
| Инструмент (аренда) | 500 руб. | 0 руб. | -500 руб. |
| 4000 руб. | 8500 руб. | 4500 руб. |
Эксплуатация и уход за системой
Раз в год необходимо проводить визуальный осмотр герметика на предмет появления трещин или отслоений. Колпак и дефлектор следует очищать от скопившегося мусора, листьев и снежных заторов. Срок службы качественных ПВХ труб и кровельных проходок составляет более 20 лет при условии соблюдения технологии монтажа. Регулярный уход предотвращает протечки и обеспечивает стабильную работу канализации.
Альтернативные способы вентиляции
Вакуумные клапаны (аэраторы) могут заменить вывод трубы на крышу в случаях, когда монтаж через кровлю технически невозможен. Такие устройства работают только на впуск воздуха, предотвращая срыв гидрозатвора при сливе больших объемов воды. Однако их эффективность ниже, чем у полноценного стояка, и они требуют более частой замены из-за износа мембраны.
Ответы на часто задаваемые вопросы
Какая минимальная высота трубы над крышей по СНиП?
Согласно нормам, труба должна подниматься над кровлей на высоту от 30 до 50 см, при этом она не должна быть ниже конька крыши в ветреных регионах.
Можно ли вывести фановую трубу в сторону от конька?
Да, это допустимо, если соблюдается общая высота вывода и обеспечен свободный отток воздуха без препятствий в виде высоких стен или деревьев.
Что делать, если труба замерзает зимой?
Необходимо установить утепленный кожух из вспененного полиэтилена или минеральной ваты, чтобы предотвратить конденсацию влаги и ее замерзание.
Нужен ли утепленный кожух для трубы?
В регионах с суровыми зимами утепление обязательно для предотвращения обмерзания вентиляционного отверстия.
Какой диаметр трубы использовать для частного дома?
Стандартным и наиболее эффективным диаметром для частного домостроения является 110 мм.
Можно ли использовать металлическую трубу?
Металл допустим, но ПВХ трубы предпочтительнее из-за отсутствия коррозии и простоты монтажа.
Как избежать протечек в месте прохода через кровлю?
Используйте качественный кровельный сэндвич и профессиональный герметик, который совместим с материалом вашей кровли.
Обязательно ли ставить дефлектор?
Дефлектор не является строго обязательным, но он значительно улучшает тягу и защищает трубу от попадания осадков и мусора.
Пример из опыта: когда я устанавливал фановую трубу в частном доме, возник вопрос о выборе материала. Металл оказался дешевле, но ПВХ гораздо проще в монтаже и абсолютно не подвержен коррозии.
