Предотвращение обратного потока жидкости в трубопроводе является критически важной задачей для обеспечения стабильной работы систем водоснабжения и отопления. Монтаж такого устройства занимает в среднем от 2 до 4 часов, а стоимость базового комплекта материалов варьируется от 500 до 3000 рублей в зависимости от бренда. Правильное понимание того, каковы назначение, виды и пошаговая установка своими руками обратного клапана, позволяет избежать гидроударов и повреждения насосного оборудования. Грамотный подход к выбору и монтажу гарантирует герметичность всей системы.
Предварительная подготовка и оценка сложности
Монтаж данного узла относится к работам средней сложности. Для успешного выполнения потребуется базовый навык работы с сантехническими фитингами и понимание принципа работы запорной арматуры. Процесс установки оптимально проводить на этапе разводки труб, до финишной отделки помещения, чтобы обеспечить свободный доступ к узлам. Время выполнения работ напрямую зависит от материала труб — полипропилен требует пайки, а металл — резьбовых соединений.
Перечень расходных материалов
Для обеспечения полной герметичности соединения необходимо заранее подготовить все компоненты. Покупку материалов рекомендуется осуществлять в специализированных магазинах сантехники, чтобы избежать приобретения несовместимых по диаметру деталей.
- Обратный клапан (согласно диаметру трубы);
- Уплотнительные прокладки из резины или силикона;
- Переходники или дополнительные фитинги;
- Фум-лента или сантехническая нить;
- Анаэробный герметик для резьбы;
- Очиститель для ПВХ или полипропилена;
- Запасные хомуты для крепления труб;
- Силиконовый герметик для стыков.
Расчет количества материалов производится исходя из одного узла установки. Для стандартного подключения достаточно одного клапана и одного набора уплотнителей.
| Материал | Количество | Расход на узел | Примерная цена | |
|---|---|---|---|---|
| Обратный клапан (латунь) | 1 шт. | 1 шт. | 1200 руб. | 1200 руб. |
| Фум-лента | 1 шт. | 5-10 метров | 150 руб. | 150 руб. |
| Герметик анаэробный | 1 туба | 2-3 мл | 400 руб. | 400 руб. |
| Прокладки резиновые | 2 шт. | 2 шт. | 50 руб. | 100 руб. |
| Переходник ПВХ/Латунь | 2 шт. | 2 шт. | 200 руб. | 400 руб. |

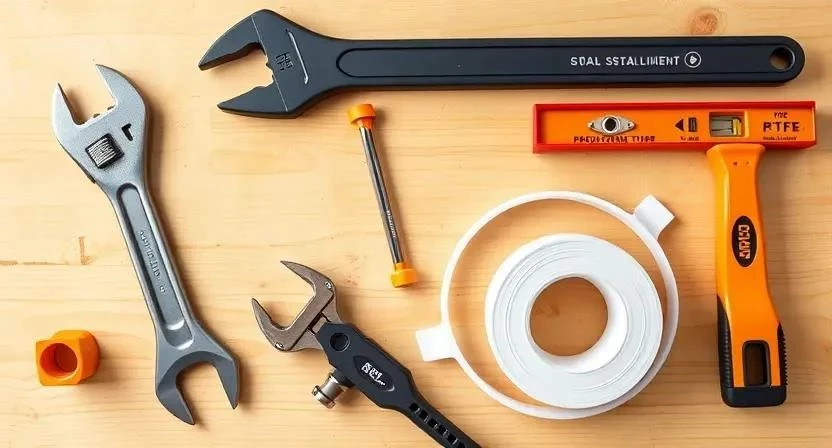

Инструментарий для монтажа
Использование правильного инструмента сокращает время работы и исключает риск повреждения резьбы или корпуса клапана. Большинство позиций из списка являются стандартными для любого домашнего мастера, однако специализированный труборез значительно упрощает процесс.
- Разводной ключ (для затяжки гаек);
- Труборез (для ровного среза трубы);
- Строительный уровень (контроль горизонтали);
- Обезжириватель или спирт;
- Набор отверток;
- Фонарик для работы в нишах;
- Ветошь для очистки поверхностей.
| Инструмент | Назначение | Обязательно/Желательно | Средняя цена |
|---|---|---|---|
| Разводной ключ | Затяжка резьбовых соединений | Обязательно | 800 руб. |
| Труборез | Равный срез пластиковых труб | Обязательно | 1200 руб. |
| Уровень | Выравнивание клапана | Желательно | 500 руб. |
| Очиститель | Подготовка поверхности | Обязательно | 300 руб. |
| Фонарик | Освещение рабочей зоны | Желательно | 600 руб. |
Организация рабочего пространства
Свободный доступ к трубопроводу является первым условием качественного монтажа. Необходимо убрать все посторонние предметы из зоны работ и обеспечить достаточное освещение. Для защиты напольного покрытия от возможных протечек при запуске системы рекомендуется застелить пол плотной полиэтиленовой пленкой или использовать влагостойкие коврики. Весь строительный мусор должен удаляться незамедлительно, чтобы он не попал внутрь открытых труб.
Приведение труб в рабочее состояние
Тщательная подготовка поверхности гарантирует отсутствие микропротечек в будущем. Все участки труб, где будет производиться врезка, очищаются от ржавчины, налета и грязи с помощью металлической щетки или наждачной бумаги. Срезы труб должны быть строго перпендикулярны оси, что достигается использованием трубореза. После механической очистки поверхности обрабатываются обезжиривателем, что особенно важно для ПВХ и полипропилена. Готовность системы проверяется путем визуального осмотра всех стыков на предмет трещин или деформаций.
Алгоритм установки устройства
Соблюдение последовательности действий исключает ошибки при монтаже и обеспечивает долговечность работы узла.
- Перекрытие подачи воды. Полностью закройте вводной вентиль и слейте остатки жидкости из системы (10 мин).
- Разметка места установки. Отметьте точку врезки, учитывая габариты клапана и доступ к нему (5 мин).
- Демонтаж участка трубы. Аккуратно вырежьте сегмент трубы в отмеченном месте (20 мин).
- Подготовка краев. Зачистите срезы, удалите заусенцы с помощью фаскоснимателя или наждачки (10 мин).
- Нанесение герметика/ленты. Намотайте фум-ленту по ходу резьбы или нанесите слой анаэробного герметика (10 мин).

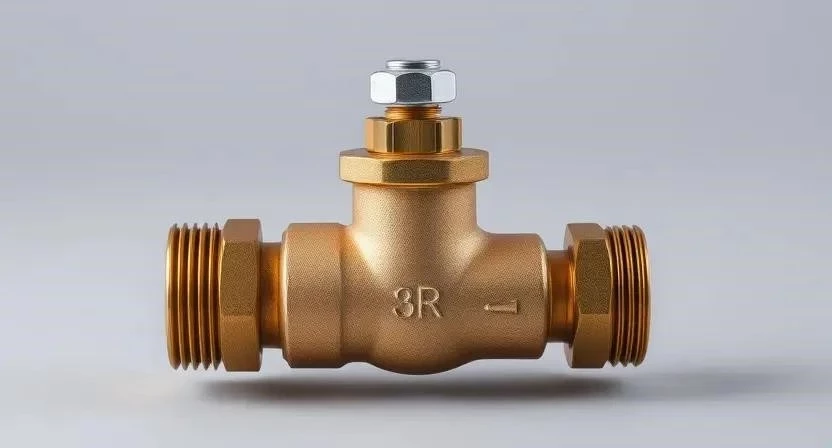

- Установка клапана. Вставьте устройство в систему, строго ориентируясь по стрелке направления потока (15 мин).
- Затяжка соединений. Плотно затяните гайки разводным ключом, избегая чрезмерного усилия (10 мин).
- Проверка герметичности. Медленно откройте воду и осмотрите все стыки на наличие капель (15 мин).
- Запуск системы. Полностью откройте подачу воды и удалите воздушные пробки из труб (10 мин).
- Финальный тест. Проверьте отсутствие обратного тока воды при закрытии основных кранов (15 мин).
Пример из опыта: Однажды при монтаже я проигнорировал проверку стрелки на корпусе клапана и установил его задом наперед. В итоге вода просто не пошла в систему, и мне пришлось заново разбирать весь узел, что увеличило время работы в два раза.
Технические особенности и требования
Температура воды оказывает прямое влияние на выбор материала: для горячего водоснабжения следует использовать латунь или усиленный термостойкий пластик. Влажность помещения не влияет на сам процесс установки, но требует использования качественной антикоррозийной защиты для металлических элементов. При использовании клеевых соединений необходимо строго соблюдать время высыхания клея (обычно от 2 до 24 часов), прежде чем подавать давление в систему.
Совместимость материалов критична: латунные клапаны отлично сочетаются с полипропиленом через специальные переходники, но прямой контакт некоторых металлов с пластиком без прокладок может привести к протечкам. Направление потока всегда указывается стрелкой на корпусе — это главный ориентир при монтаже.
Пример из опыта: Использование дешевых резиновых прокладок в системе с горячей водой привело к их деформации уже через две недели. После замены их на силиконовые прокладки проблема исчезла полностью.
Типичные промахи при монтаже
Даже опытные мастера могут допустить ошибки, которые приводят к выходу оборудования из строя.
- Установка клапана задом наперед, что полностью блокирует поток воды.
- Перетяжка резьбовых соединений, приводящая к трещинам в корпусе (особенно у пластиковых моделей).
- Использование некачественных или изношенных прокладок, вызывающих микропротечки.
- Игнорирование диаметра трубы, что создает лишнее сопротивление и снижает напор.
- Отсутствие обезжиривания поверхности перед нанесением герметика.
Пример из опыта: Пытаясь добиться идеальной герметичности на пластиковом фитинге, я слишком сильно затянул гайку разводным ключом. В результате корпус треснул по шву, и пришлось менять весь узел вместе с переходом.
Финансовая сторона вопроса
Стоимость монтажа зависит от того, выполняются ли работы самостоятельно или с привлечением специалиста. Основная экономия при самостоятельном подходе заключается в отсутствии оплаты за работу мастера.
| Статья расходов | Своими руками (цена) | С мастером (цена) | Экономия |
|---|---|---|---|
| Обратный клапан | 1200 руб. | 1200 руб. | 0 руб. |
| Расходные материалы | 650 руб. | 650 руб. | 0 руб. |
| Работа по монтажу | 0 руб. | 2500 руб. | 2500 руб. |
| Доставка материалов | 300 руб. | 0 руб. (входит в работу) | -300 руб. |
| 2150 руб. | 4350 руб. | 2200 руб. |
Эксплуатация и обслуживание
После завершения монтажа необходимо проводить регулярную проверку всех соединений на предмет протечек, особенно в первые две недели эксплуатации. Раз в год рекомендуется проверять клапан на предмет засоров, так как частицы ржавчины или известкового налета могут мешать плотному закрытию заслонки. Срок службы качественного латунного клапана составляет от 10 до 15 лет. Замена устройства требуется при появлении постоянного обратного тока воды или при возникновении шума (стука) при закрытии затвора.

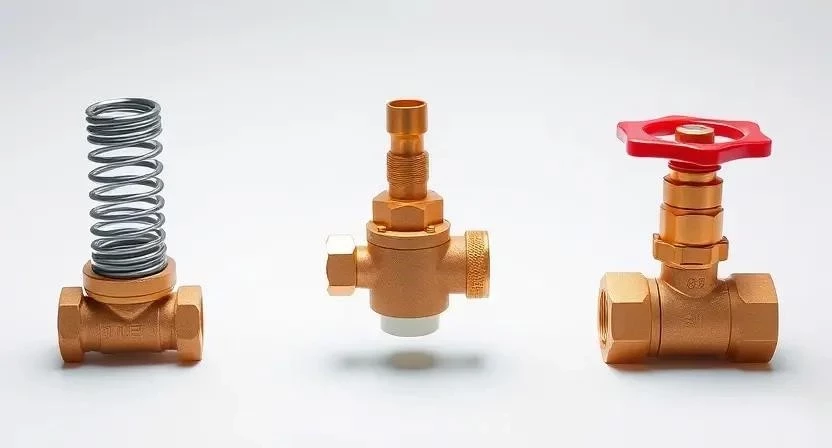

Сравнение различных типов механизмов
Выбор конкретного типа клапана зависит от задач системы и требуемого уровня герметичности.
| Тип клапана | Принцип работы | Плюсы | Минусы | Применение |
|---|---|---|---|---|
| Пружинный | Затвор с пружиной | Высокая надежность | Снижение напора | Насосные станции |
| Лепестковый | Поворотный лепесток | Минимальное сопротивление | Меньшая герметичность | Канализация |
| Шаровый | Поворот шара | Полная герметичность | Высокая цена | Магистральные сети |
| Поплавковый | Подъем поплавка | Простота конструкции | Громоздкость | Резервуары |
| Мембранный | Смещение мембраны | Работа с грязной водой | Сложный ремонт | Сливные системы |
Ответы на популярные вопросы
Нужен ли обратный клапан в обычной квартире?
Да, он необходим, если установлен индивидуальный счетчик воды или используется насос, чтобы предотвратить возврат воды в общую магистраль.
Можно ли ставить несколько штук в одну линию?
Это допустимо в сложных системах с несколькими уровнями подъема воды, но каждый дополнительный клапан немного снижает общий напор.
Как понять, что клапан вышел из строя?
Основным признаком является переток воды в обратную сторону или постоянное падение давления в системе при закрытых кранах.
Влияет ли устройство на напор воды?
Да, любой клапан создает определенное гидравлическое сопротивление, однако в качественных моделях оно минимально и не ощутимо при обычном использовании.
Какой материал лучше: пластик или латунь?
Латунь долговечнее и устойчивее к перепадам давления и температур, пластик дешевле и не подвержен коррозии.
Можно ли установить клапан горизонтально?
Большинство моделей работают в любом положении, но пружинные клапаны эффективнее всего работают в вертикальном потоке.
Что делать, если клапан начал стучать?
Стук обычно вызван гидроударом; в этом случае рекомендуется установить гаситель гидроударов или проверить давление в системе.
