Обустройство системы слива в цокольном этаже представляет собой сложную инженерную задачу из-за расположения точки сброса ниже уровня основной магистрали. Реализация проекта обычно занимает от 3 до 5 рабочих дней и требует точного соблюдения углов наклона труб. Правильный монтаж канализации в подвале: как правильно установить систему слива, позволяет избежать затоплений и появления неприятных запахов в доме. Грамотный подход к планированию сокращает риск переделок в будущем.
Особенности предварительной оценки
Сложность работ оценивается как средняя или высокая, так как часто требуется пробивка отверстий в бетонном фундаменте. Для успешного выполнения потребуются базовые навыки работы с электроинструментом и понимание принципов гидравлики. Основной временной затратой станет этап штробления и подготовки основания. Оптимальный период для проведения монтажа — время до чистовой отделки пола, чтобы иметь свободный доступ к коммуникациям.
Перечень необходимых комплектующих
Для создания надежной системы используются современные полимерные материалы, устойчивые к коррозии и воздействию стоков. Основной упор делается на ПВХ трубы, которые легко монтируются и обладают высокой герметичностью. При расчете количества материалов важно учитывать длину трассы и количество поворотов, закладывая запас 10% на обрезку.

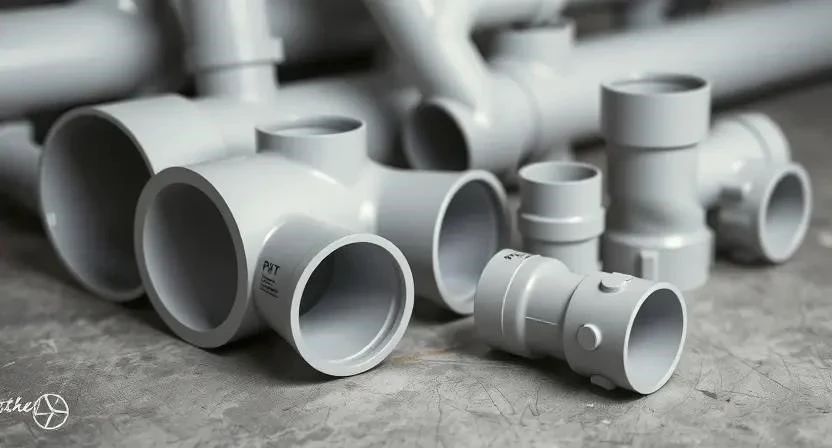

- ПВХ трубы диаметром 110 мм (основной стояк и магистраль);
- ПВХ трубы диаметром 50 мм (для подключения раковин или умывальников);
- Канализационный насос (КНС) для принудительного подъема стоков;
- Обратный клапан для предотвращения возврата воды;

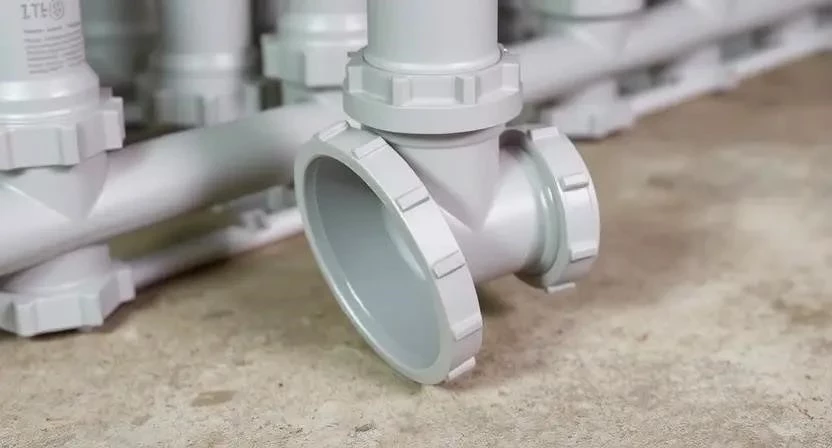

- Тройники и углы (отводы) соответствующего диаметра;
- Специальный клей для ПВХ или резиновые уплотнительные кольца;
- Герметик силиконовый санитарный;
- Изоляционные кожухи для прохода через бетонные стены;
- Фановая труба для вентиляции системы;
- Ревизионные люки для доступа к засорам.
| Материал | Расход на м2/пог.м | Примерная цена за ед. | |
|---|---|---|---|
| Труба ПВХ 110 мм | 1 пог.м | 600 руб. | 4800 руб. |
| Насос КНС | 1 шт. | 15000 руб. | 15000 руб. |
| Обратный клапан | 1 шт. | 2500 руб. | 2500 руб. |
| Фитинги (тройники, углы) | комплект | 3000 руб. | 3000 руб. |
| Герметик и клей | 2 тубы | 800 руб. | 1600 руб. |

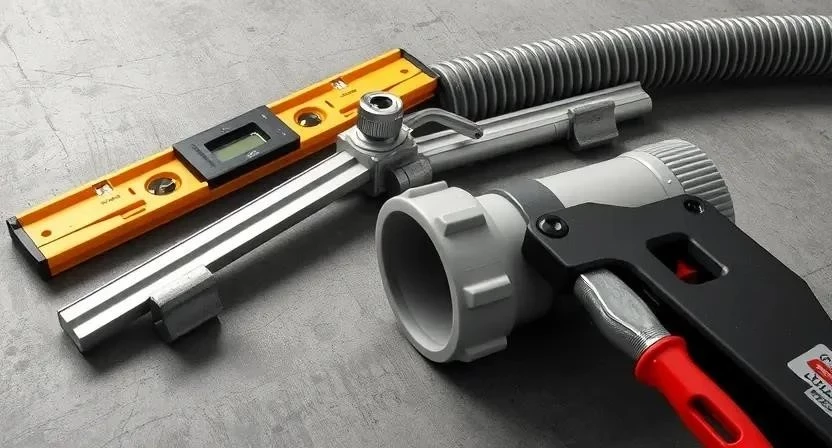

Техническое оснащение для работ
Качественный инструмент напрямую влияет на скорость монтажа и герметичность соединений. Использование профессионального трубореза позволяет получить идеально ровный срез, что критично для плотного прилегания уплотнителей. В случае ограниченного бюджета часть дорогостоящего оборудования можно взять в аренду на несколько дней.
- Перфоратор с алмазным буром (для прохода через фундамент);
- Строительный уровень (пузырьковый или лазерный) для контроля уклона;
- Труборез для пластиковых труб;
- Рулетка и строительный маркер;
- Шуруповерт с набором сверл;
- Разводной ключ;
- Монтажная пена в баллонах;
- Набор отверток.
| Инструмент | Назначение | Статус | Примерная цена аренды/покупки |
|---|---|---|---|
| Перфоратор | Бурение отверстий в бетоне | Обязательно | 500 руб/сут |
| Лазерный уровень | Разметка уклона труб | Желательно | 700 руб/сут |
| Труборез | Чистый рез ПВХ труб | Обязательно | 1200 руб. |
| Рулетка | Замер расстояний | Обязательно | 300 руб. |
| Монтажный пистолет | Нанесение герметика/пены | Желательно | 400 руб. |
Организация рабочего пространства
Первым делом необходимо полностью освободить подвальное помещение от мебели, коробок и старого оборудования. Стены и пол в зонах, не затронутых монтажом, рекомендуется закрыть полиэтиленовой пленкой для защиты от строительной пыли. Важно заранее продумать маршрут выноса строительного мусора, чтобы бетонная крошка не загрязняла жилые этажи дома.
Приведение основания в порядок
Тщательная очистка пола от грязи и старых наслоений позволяет точно разметить трассу. Поверхность стен обрабатывается грунтовкой для улучшения сцепления с последующей стяжкой или отделкой. Если в фундаменте обнаружены трещины, их необходимо заделать ремонтным составом на цементной основе. Проверка готовности основания включает контроль влажности стен, так как избыточная сырость может помешать адгезии монтажной пены и клея.
Технология монтажа системы слива
Процесс установки требует строгого соблюдения последовательности действий. Нарушение даже одного этапа может привести к застоям воды или протечкам в труднодоступных местах.
- Разметка трассы с учетом уклона (2 часа). Наносим линии будущего прохождения труб на пол и стены.
- Штробление и бурение (4-6 часов). Создаем каналы в бетоне и отверстия для выхода труб на улицу.

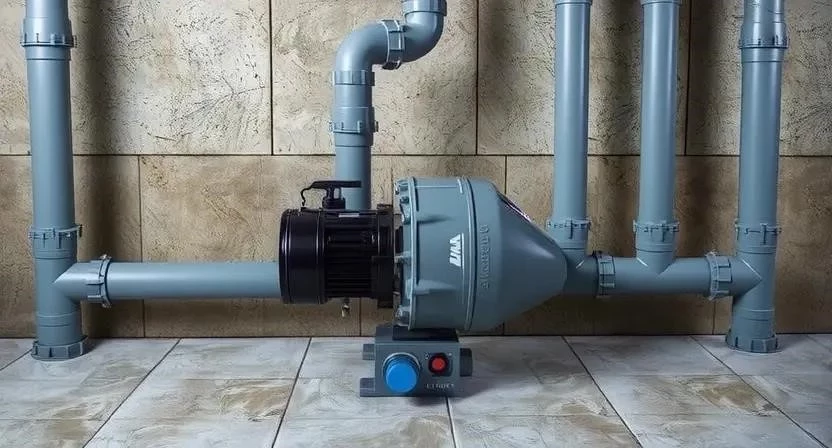

- Установка приемного резервуара или насоса (3 часа). Монтируем КНС в самой низкой точке системы.
- Прокладка основных магистралей (6 часов). Соединяем трубы, соблюдая уклон 2-3 см на каждый метр.
- Монтаж фановой трубы (3 часа). Обеспечиваем вентиляцию для удаления газов.
- Герметизация проходов (2 часа). Заполняем зазоры в фундаменте гидроизоляционным материалом и пеной.
- Подключение к общей сети (4 часа). Соединяем подвальную систему с основным септиком или городской канализацией.
- Установка обратного клапана (1 час). Предотвращаем заброс стоков из магистрали обратно в подвал.
- Проверка системы на герметичность (2 часа). Заливаем воду в максимальном объеме, проверяя все стыки.
- Фиксация труб хомутами (3 часа). Закрепляем трубопровод к стенам для исключения провисания.
Пример из практики: Однажды при монтаже в частном доме заказчик решил сэкономить на лазерном уровне, используя обычный. В итоге на участке в 5 метров возник «контруклон», из-за чего вода застаивалась, и система начала забиваться через месяц. Пришлось полностью демонтировать участок трубы и перекладывать его заново.
Технические тонкости и требования
Температурный режим в подвале влияет на пластичность ПВХ труб; при сильном холоде материал становится хрупким, поэтому работы лучше проводить при температуре выше +5°C. Влажность воздуха не должна превышать 80% в моменты склеивания соединений. Клеевые составы требуют полного высыхания в течение 24 часов перед запуском системы в эксплуатацию. При совмещении ПВХ и чугунных труб обязательно использование специальных переходных адаптеров с резиновыми прокладками.
Типичные просчеты при установке
Наиболее распространенной ошибкой является слишком крутой уклон труб. Многие считают, что чем сильнее наклон, тем лучше, однако в этом случае вода уходит быстро, а тяжелые фракции отложений остаются на стенках, создавая пробку. Отсутствие вентиляционного стояка приводит к образованию вакуума, из-за чего из гидрозатворов вытягивается вода и в помещение проникает запах канализации.
Пример из практики: В одном из объектов был установлен слишком слабый насос, который не справлялся с пиковыми нагрузками при одновременном сливе из двух точек. Это привело к переполнению приемного бака. Решение нашлось в замене насоса на модель с более высокой мощностью подъема и увеличенным объемом резервуара.
Финансовая составляющая проекта
Стоимость реализации зависит от выбора оборудования и способа монтажа. Самостоятельная установка позволяет существенно сэкономить на оплате труда, но требует наличия собственного инструмента.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы и фитинги | 12000 | 12000 | 0 |
| Насос КНС | 15000 | 15000 | 0 |
| Работа по монтажу | 0 | 25000 | 25000 |
| Аренда инструмента | 2000 | 0 (включено) | -2000 |
| 29000 | 52000 | 23000 |
Пример из практики: При закупке всех материалов одним списком в крупном строительном гипермаркете удалось получить оптовую скидку 15%, что сократило общие затраты на комплектующие примерно на 4000 рублей.
Эксплуатация и обслуживание
После завершения всех работ и проверки герметичности систему можно использовать в полноценном режиме. Рекомендуется проводить профилактическую очистку труб специальными средствами раз в полгода для удаления жировых отложений. Срок службы качественных ПВХ труб при правильном монтаже составляет до 50 лет. Важно следить за работой насоса и периодически проверять уровень воды в приемном баке.
Сравнение способов отвода стоков
Выбор метода сброса зависит от рельефа участка и глубины заложения основной магистрали.
- Самотечная система: самая надежная, не требует электричества, но возможна только при наличии уклона в сторону септика.
- Принудительный сброс (КНС): позволяет поднимать стоки на любую высоту, идеален для глубоких подвалов.
- Использование чугунных труб: высокая шумоизоляция и огнестойкость, но сложный монтаж и большой вес.
- Пластиковые системы: легкий монтаж, доступная цена, высокая коррозийная стойкость.
- Комбинированные схемы: сочетание самотека на начальном этапе и насоса на выходе из здания.
Ответы на популярные вопросы
Откуда берется запах из канализации в подвале?
Обычно это происходит из-за отсутствия фановой трубы или пересыхания гидрозатворов. Вентиляция выводит газы наружу, не давая им попасть в помещение.
Какой диаметр трубы выбрать для основного слива?
Для основного магистрального трубопровода используется труба диаметром 110 мм, для второстепенных подключений — 50 мм.
Нужен ли обратный клапан в подвале?
Да, он обязателен, если точка сброса находится ниже уровня внешней сети, чтобы исключить затопление подвала при авариях на магистрали.
Можно ли использовать монтажную пену для герметизации труб?
Пена используется только для заполнения пустот в бетоне, но она не является гидроизолятором. Стыки труб должны быть герметизированы резинками или клеем.
Как часто нужно чистить канализационный насос?
Рекомендуется проверять фильтры и очищать приемную камеру от крупного мусора раз в 3-6 месяцев.
Что делать, если нельзя соблюсти уклон?
В таких ситуациях единственным выходом является установка канализационной насосной станции (КНС).
Влияет ли стяжка пола на монтаж?
Да, трубы должны быть уложены до заливки стяжки, либо в стяжке должны быть предусмотрены специальные короба для доступа к трубам.
