Организация эффективного водоотвода позволяет избежать подтопления фундамента и размыва почвы. Монтаж системы средней сложности занимает от 3 до 7 дней в зависимости от площади территории. Ливневая канализация на участке своими руками: монтаж, схема и расчет требуют точности при определении перепада высот. Грамотный подход к проектированию гарантирует сухость двора даже при затяжных осенних дождях.
Особенности предварительного планирования
Перед началом работ важно оценить тип грунта. Глинистые почвы существенно затрудняют естественную фильтрацию, что требует установки накопительных резервуаров. Для успешного выполнения проекта достаточно базовых навыков земляных работ. Оптимальный период для установки системы — ранняя весна или осень, когда почва достаточно влажная для копки, но еще не замерзла.
Комплектация системы материалами

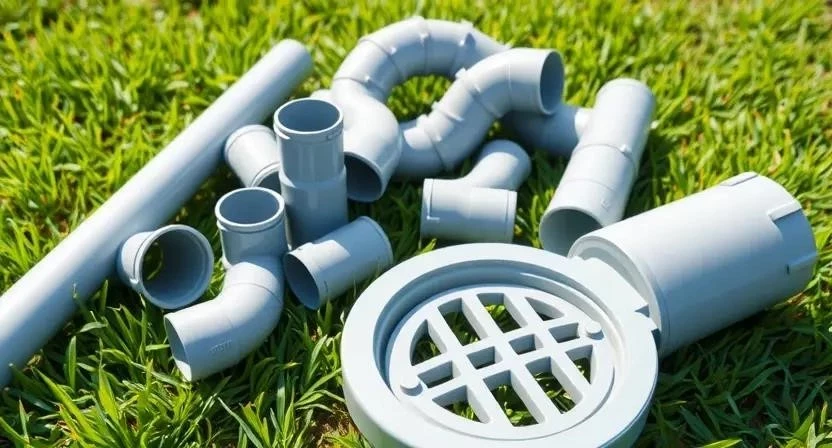

Для создания надежного водоотвода потребуется определенный набор комплектующих. Основной объем материалов рассчитывается исходя из общей площади водосбора (крыши, дорожек, площадок). Приобрести всё необходимое можно в специализированных строительных гипермаркетах или магазинах инженерной сантехники.
- ПВХ трубы для сброса воды;
- Соединительные фитинги и угольники;
- Дождеприемники с решетками;
- Геотекстиль для разделения слоев;
- Щебень фракции 20-40 мм;
- Кварцевый или речной песок;
- Бетон для укрепления оснований колодцев;
- Герметик для стыков труб.
Расход материалов на стандартный отрезок системы представлен в таблице.
| Наименование | Единица измерения | Расход на 10 м.пог | Примерная цена |
|---|---|---|---|
| ПВХ труба | м.пог | 10 | 1500 — 3000 руб. |
| Щебень | м3 | 0.8 | 800 — 1200 руб. |
| Песок | м3 | 0.5 | 500 — 800 руб. |
| Геотекстиль | м2 | 12 | 600 — 1000 руб. |
| Дождеприемник | шт | 2 | 1200 — 2500 руб. |

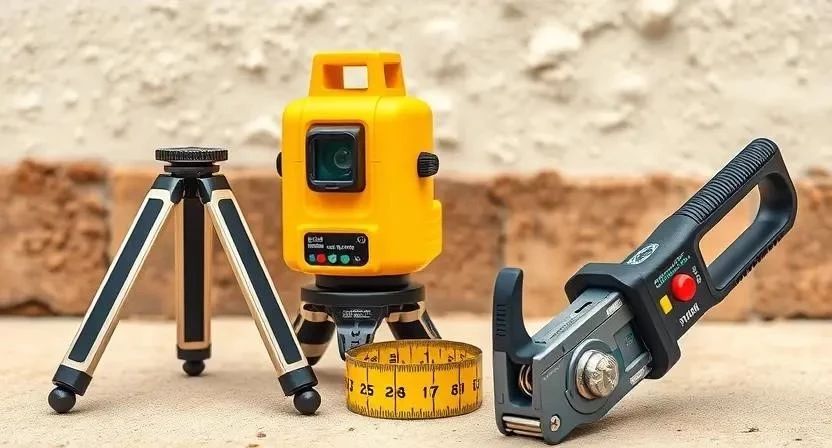

Инструментарий для монтажа
Правильный подбор инструментов ускоряет процесс и повышает качество соединений. Для большинства операций достаточно ручного инструмента, однако при больших объемах земляных работ целесообразно рассмотреть аренду мини-экскаватора.
| Инструмент | Назначение | Способ получения |
|---|---|---|
| Лопата штыковая | Рытье траншей | Покупка |
| Лазерный уровень | Контроль уклонов труб | Аренда/Покупка |
| Рулетка и нить | Разметка трассы | Покупка |
| Труборез | Аккуратная резка ПВХ | Покупка |
| Ручная трамбовка | Уплотнение подушки | Покупка/Аренда |
Подготовительный этап на территории
Первым делом необходимо очистить выбранную зону от строительного мусора, камней и крупных корней растений. Разметка зон сбора воды проводится с учетом рельефа. Особое внимание уделяется защите существующих посадок и газона, которые могут пострадать при перемещении грунта. Для материалов организуется отдельное место складирования, чтобы они не мешали процессу копки.
Работа с основанием и трассировка
Трассировка системы начинается с нанесения контуров будущих траншей. Проверка перепада высот осуществляется с помощью уровня, чтобы вода двигалась самотеком. Дно траншеи выравнивается, после чего создается песчаная подушка толщиной 10-15 см. Готовность основания подтверждается отсутствием просадок при трамбовке.
Технология установки по шагам
Монтаж ливневки требует строгого соблюдения последовательности действий. Ошибка на раннем этапе может привести к застою воды в трубах.
- Расчет водосборной площади для определения диаметра труб.
- Составление детальной схемы разводки с указанием всех точек сбора.
- Рытье траншей с соблюдением строгого уклона.

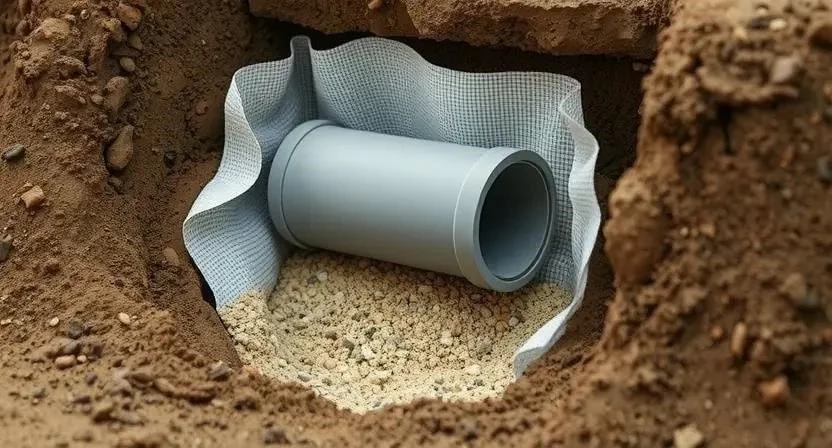

- Укладка геотекстиля по всей ширине дна и стенок.
- Монтаж песчано-гравийного основания с последующим уплотнением.
- Установка дождеприемников в самых низких точках рельефа.
- Прокладка труб и соединение их через фитинги.
- Установка смотровых и накопительных колодцев.
- Проверка всей системы на герметичность путем пролива водой.
- Засыпка труб слоем щебня и последующим перекрытием грунтом.
- Устройство декоративных решеток на дождеприемниках.
- Финальное планирование поверхности участка.
Из личного опыта: однажды при укладке труб я забыл проверить уклон на одном из отрезков. В итоге вода застаивалась, и пришлось перекапывать пять метров траншеи, чтобы исправить ошибку.
| Этап работ | Время выполнения | Критический параметр контроля |
|---|---|---|
| Разметка и копка | 1-2 дня | Соблюдение уклона |
| Подготовка основания | 1 день | Плотность трамбовки |
| Монтаж труб и колодцев | 1-2 дня | Герметичность стыков |
| Засыпка и планировка | 1 день | Отсутствие пустот над трубой |
| Тестирование | 3-4 часа | Скорость оттока воды |
Технические нюансы и требования
Ключевым фактором эффективности является нормативный уклон труб, который должен составлять 1-2 см на каждый метр длины. При монтаже следует учитывать температурный режим: слишком сильный мороз может сделать пластик хрупким. Важно использовать совместимые марки пластиковых труб одного производителя для идеальной стыковки. Тип почвы напрямую влияет на выбор фильтрующего колодца — для тяжелых грунтов лучше использовать накопительные емкости с принудительным откачкой.
Типичные ошибки при монтаже
Часто новички допускают слишком малый или, наоборот, избыточный уклон, что приводит к заиливанию или слишком быстрому пролету воды без очистки. Отсутствие геотекстиля вызывает забивание щебенового фильтра частицами грунта. Использование труб малого диаметра не позволяет справиться с пиковыми нагрузками во время ливней. Игнорирование смотровых колодцев делает невозможной очистку системы. Неправильный выбор места сброса воды может привести к подтоплению соседних участков.
Из личного опыта: столкнулся с проблемой заиливания труб из-за отсутствия геотекстиля. Пришлось промывать систему под давлением каждые два месяца, пока не переделал основание.
Экономический расчет
Стоимость реализации проекта зависит от объема используемых материалов и сложности рельефа.
| Статья расходов | Цена за единицу | Общее количество | |
|---|---|---|---|
| Трубы и фитинги | 250 руб/м | 30 м | 7500 руб. |
| Колодцы и приемники | 3000 руб/шт | 3 шт | 9000 руб. |
| Сыпучие материалы | 1000 руб/м3 | 5 м3 | 5000 руб. |
| Геотекстиль | 80 руб/м2 | 40 м2 | 3200 руб. |
| Аренда инструмента | 1500 руб/сут | 2 дня | 3000 руб. |
При самостоятельном монтаже основные затраты приходятся только на материалы и аренду техники. Заказ услуги «под ключ» увеличивает смету в 2-3 раза за счет оплаты работы мастеров. В среднем экономия при самостоятельном устройстве составляет от 20 до 60 тысяч рублей.
Из личного опыта: сравнил затраты после завершения работ. Наем бригады обошелся бы значительно дороже, а самостоятельный монтаж сэкономил около 40 тысяч рублей при затратах времени в несколько выходных.
Эксплуатация и обслуживание
После завершения всех работ систему можно эксплуатировать сразу. Для поддержания работоспособности необходимо соблюдать регламент ухода:
- Очистка решеток дождеприемников от листьев и мусора каждую осень.
- Промывка труб под давлением воды один раз в год.
- Проверка уровня ила в смотровых колодцах.
- Контроль целостности декоративных решеток.
- Проверка точек сброса воды на предмет засоров.
При правильном монтаже срок службы пластиковой системы превышает 50 лет.
Альтернативные методы водоотвода
В зависимости от бюджета и целей можно рассмотреть другие варианты организации стока:
- Открытые канавы (бюджетный, но неэстетичный вариант);
- Дренажные маты для поверхностного сбора;
- Инфильтрационные тоннели вместо накопительных емкостей;
- Пористый бетон в зонах парковки;
- Создание дождевых садов (естественная фильтрация);
- Устройство сухих колодцев;
- Поверхностные биодренажные каналы.
Ответы на часто задаваемые вопросы
Какой диаметр трубы выбрать? Для частных участков обычно используют трубы диаметром 110 мм, этого достаточно для большинства задач.
Куда отводить воду, если нет общей канализации? Можно использовать фильтрующий колодец, накопительный резервуар или организовать сброс в самую низкую точку участка (овраг, канава).
Нужен ли геотекстиль под щебень? Да, он предотвращает смешивание щебня с грунтом, что защищает систему от заиливания.
Как часто чистить систему? Рекомендуется проводить полную очистку один раз в год, обычно перед началом весеннего сезона.
Можно ли объединять ливневку и дренаж? Технически можно, но не рекомендуется, так как ливневые воды имеют пиковые нагрузки, которые могут переполнить дренажную систему.
Что делать при высоком уровне грунтовых вод? В таких случаях фильтрационные колодцы не работают, необходимо использовать герметичные накопительные емкости с насосом.
Сколько служит пластиковая ливневка? Качественные ПВХ трубы служат более 50 лет при условии правильной засыпки и соблюдения технологии монтажа.
