Организация системы водоснабжения в частном доме или квартире требует выбора между двумя основными схемами разводки. Монтаж сложной системы может занять от 3 до 10 дней в зависимости от площади объекта. Стоимость материалов варьируется от бюджетных полипропиленовых труб до дорогого сшитого полиэтилена. Коллекторная или тройниковая разводка: сравнение, плюсы и минусы помогут определить оптимальный вариант для конкретного объекта. Правильный выбор влияет на комфорт эксплуатации сантехники в течение десятилетий.
Принципы организации водоснабжения

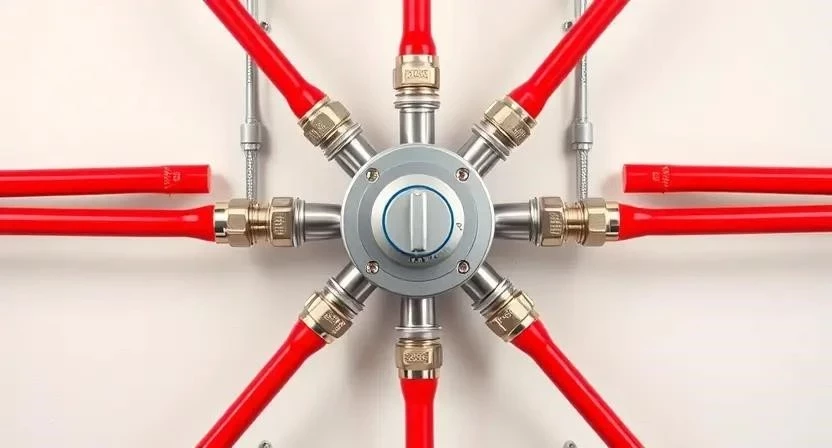

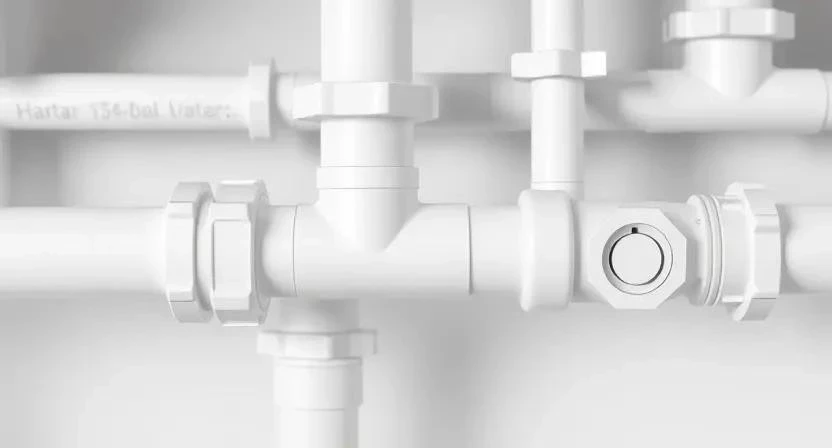

Коллекторная (лучевая) схема представляет собой систему, где от общего распределительного узла (коллектора) к каждому прибору идет отдельная труба. Такая структура напоминает звезду, где центр управляет всеми потоками воды независимо. Тройниковая (последовательная) разводка строится на базе одной магистральной трубы, от которой с помощью тройников ответвляются линии к смесителям и унитазам. Данный метод напоминает ветку дерева, где вода распределяется по мере удаления от ввода в помещение.
Технические параметры систем
Стабильность потока является ключевым отличием двух методов. В лучевой схеме давление распределяется равномерно, поэтому включение душа в одной комнате не вызывает перепада температуры в кухонном смесителе. Последовательная разводка более подвержена гидравлическим ударам и колебаниям напора. Количество соединений в тройниковой схеме меньше, однако риск общего отключения воды при аварии выше.
| Параметр | Коллекторная схема | Тройниковая схема |
|---|---|---|
| Стабильность давления | Высокая (одинаковый напор везде) | Средняя (зависит от удаленности) |
| Влияние точек разбора | Отсутствует | Заметные перепады при одновременном использовании |
| Количество соединений | Много (в точках подключения) | Минимум (внутри стен) |
| Управление потоками | Индивидуальное для каждого прибора | Общее или групповое |
| Сложность балансировки | Не требуется | Требуется расчет диаметров труб |

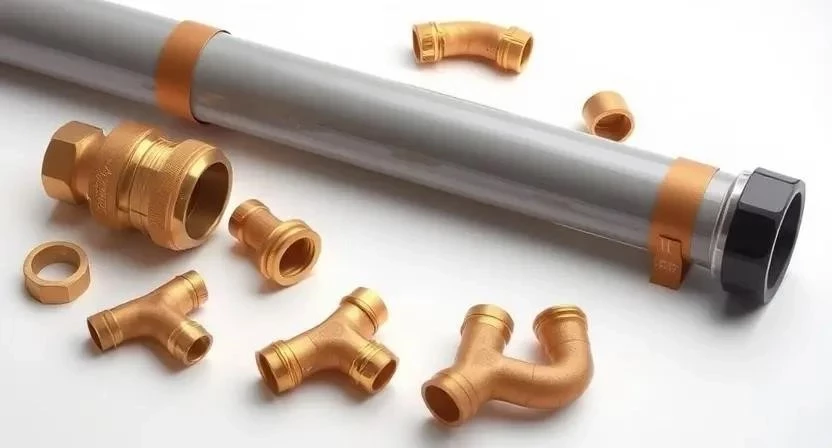

Особенности монтажа и используемые материалы
Сложность установки напрямую зависит от выбранного материала. Для лучевой разводки чаще всего используют сшитый полиэтилен (PEX), так как он позволяет прокладывать трубы без фитингов внутри стен. Тройниковая схема традиционно выполняется из полипропилена (PP), который требует пайки каждого соединения. Время работы при тройниковом методе сокращается за счет меньшего метража труб, но увеличивается количество операций по сварке пластика.
Необходимые материалы для монтажа:
- Трубы из сшитого полиэтилена (для лучевой схемы)
- Полипропиленовые трубы (для тройниковой схемы)
- Распределительный коллектор с вентилями
- Тройники различных диаметров
- Запорная арматура (шаровые краны)
- Обжимные фитинги и переходники
- Крепежные клипсы и хомуты
- Теплоизоляционный утеплитель для труб
Инструменты для выполнения работ:
- Труборез для пластика
- Пресс-инструмент (для PEX)
- Сварочный аппарат для полипропилена
- Строительный уровень
- Рулетка и маркер
- Набор разводных ключей
- Перфоратор для штробления стен
Эксплуатация и долговечность
Срок службы современных полимерных систем составляет 50 лет и более. В лучевой схеме риск протечек в стенах минимален, так как труба идет от коллектора до крана цельным куском. Ремонт в тройниковой системе осложнен тем, что при повреждении одного участка приходится перекрывать воду во всем доме. Доступ к узлам управления в коллекторной схеме сосредоточен в одном месте, что упрощает обслуживание.
Порядок действий при обнаружении протечки в последовательной системе:
- Полное перекрытие главного вводного вентиля.
- Слив остатков воды из всей магистрали.
- Демонтаж отделочного слоя в зоне протечки.
- Определение точного места разгерметизации фитинга.
- Вырезание поврежденного участка трубы.
- Монтаж нового соединительного элемента.
- Опрессовка системы давлением для проверки герметичности.
Эстетика и размещение коммуникаций

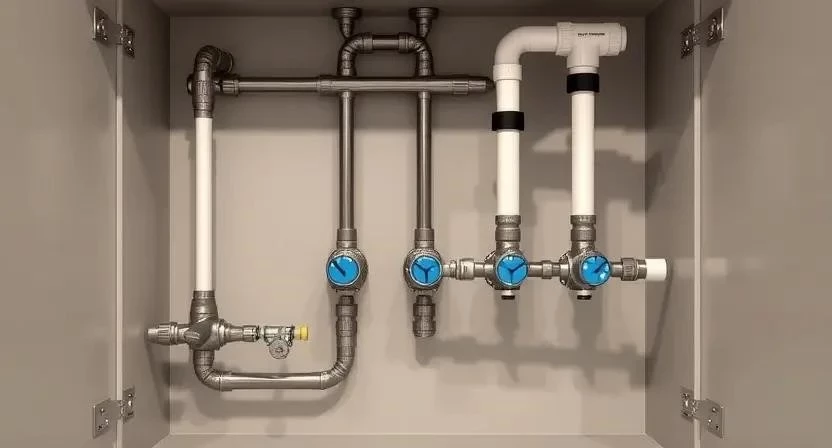

Компактность тройниковой схемы позволяет скрыть трубы в узких штробах без дополнительных ниш. Коллекторная разводка требует установки специального сантехнического шкафа, где размещаются распределители ХВС и ГВС. Это занимает дополнительное пространство в санузле или коридоре. Однако отсутствие множества соединений в стенах делает лучевую систему более надежной с точки зрения сохранности отделки.
Анализ затрат на устройство
Финансовые вложения в коллекторную систему выше из-за стоимости самих коллекторов и большего расхода труб. Тройниковая разводка обходится дешевле, так как используется минимум материалов и меньше времени мастера. Экономия при последовательном методе может достигать 30-50% от общей сметы.
| Статья расходов | Коллекторная (на 5 точек) | Тройниковая (на 5 точек) |
|---|---|---|
| Стоимость труб (метр) | Высокая (большой метраж) | Средняя (оптимальный метраж) |
| Фитинги и арматура | Средняя (коллекторы дороги) | Низкая (только тройники) |
| Оплата работы мастера | Выше (сложность разводки) | Ниже (стандартный монтаж) |
| Срок монтажа | Длительный | Быстрый |
| Премиум-сегмент | Эконом-сегмент |
Сравнительный разбор преимуществ и недостатков
Выбор схемы зависит от приоритетов владельца: надежность и комфорт или бюджетность и простота. Лучевая система исключает перепады давления, но требует больше места. Последовательная схема доступна по цене, но создает неудобства при одновременном использовании нескольких кранов.
| Схема | Преимущества | Недостатки |
|---|---|---|
| Коллекторная | Стабильный напор, легкое управление, надежность в стенах | Высокая цена, большой расход труб, нужен шкаф |
| Тройниковая | Низкая стоимость, быстрый монтаж, компактность | Перепады температуры, риск общего отключения, больше соединений в стенах |
Рекомендации по выбору для разных типов жилья
Для небольших квартир-студий или бюджетного ремонта часто выбирают тройниковую схему, так как расстояние между точками разбора минимально. В загородных домах с несколькими санузлами и большой площадью целесообразна только коллекторная разводка. Она гарантирует, что вода в ванной на втором этаже будет идти с тем же напором, что и на кухне первого этажа.
Критерии выбора схемы:
- Общий бюджет на сантехнические работы.
- Количество точек водоразбора (смесители, стиральная машина, посудомойка).
- Наличие свободного места под сантехнический шкаф.
- Входное давление в системе водоснабжения.
- Планируемый срок эксплуатации без капитального ремонта.
Практический опыт и советы специалистов
Опытные инженеры рекомендуют избегать использования полипропилена в лучевых схемах из-за сложности прокладки множества труб. Один из реальных кейсов: в частном доме площадью 150 м² была установлена тройниковая разводка, что привело к тому, что при включении душа на втором этаже вода на кухне становилась ледяной. Проблема была решена переделкой системы на коллекторную с использованием сшитого полиэтилена.
В другом случае, при ремонте малогабаритной квартиры, тройниковая схема из полипропилена оказалась идеальным решением. Расстояние от ввода до всех приборов не превышало 3 метров, что нивелировало перепады давления и позволило сэкономить около 15 тысяч рублей на материалах. Также важно помнить, что при монтаже любой схемы необходимо использовать качественную изоляцию, чтобы избежать конденсата на трубах ХВС.
Часто задаваемые вопросы
Можно ли совмещать две схемы в одном доме?
Да, часто применяют комбинированный метод: магистральные линии идут тройником к разным зонам (например, в ванную и на кухню), а внутри каждой зоны разводка выполняется коллектором.
Какой материал лучше подходит для коллектора?
Оптимальным выбором является нержавеющая сталь или латунь, так как они максимально устойчивы к коррозии и перепадам давления.
Как влияет низкое давление в квартире на выбор разводки?
При низком давлении тройниковая схема может стать критичной, так как потери напора на каждом тройнике будут заметны. В таком случае лучше ставить коллектор и насос повышения давления.
Нужно ли ставить фильтры перед коллектором?
Обязательно. Грязь и окалина могут забить узкие отверстия в коллекторе, что приведет к снижению напора во всей системе.
Сложно ли заменить тройниковую схему на коллекторную позже?
Это потребует полного демонтажа отделки стен и пола, так как конфигурация труб меняется кардинально.
Что надежнее: пресс-фитинги или пайка?
Пресс-фитинги из сшитого полиэтилена считаются более надежными в долгосрочной перспективе, так как исключают человеческий фактор при перегреве трубы во время пайки.
Требуется ли расчет диаметров для тройниковой схемы?
Да, магистральная труба должна иметь больший диаметр (например, 25 мм), а ответвления к приборам — меньший (16-20 мм) для поддержания напора.
