Схема канализации в квартире: разводка, устройство своими руками, как правильно сделать канализацию в квартире

Монтаж канализационной системы

Замененный-стояк

Все сантехнические приборы отсоединяются от труб, которые необходимо демонтировать. После удаления старой системы размечается расположение новой магистрали. При установке трубопровода предпочтительнее прямые участки, изгибов и поворотов, которые провоцируют засоры, должно быть минимальное количество. Правильный монтаж канализации с небольшим количеством соединений и выдержанным углом наклона обеспечивает самоочищение системы. С каждым смывом поток уносит остаток от предыдущего потока.

Уклон канализации

Организовать разметку уклона труб можно с помощью линии на стене или шнура, закрепленного в высшей и низшей точке канализационной системы. По этой разметке определяются места установки крепежа, для труб Ø 50 мм хомуты ставятся через 50 см. Для снятия напряжения в трубах необходимо комбинировать два типа крепления:

жесткое – труба фиксируется хомутом с резиновой прокладкой;
плавающее – крепеж позволяет трубе перемещаться, выполняется без резиновой вставки.

Стыковка пластиковых канализационных труб

Перед монтажом труб с них нужно снять фаску и зачистить края, чтобы не было заусенцев. Внутренняя поверхность трубы и фитинга должна быть чистой и сухой. При выполнении соединения конец трубы вставляется в раструб до плотного примыкания. Для усиления герметичности на резиновое кольцо наносится силиконовая смазка. Раструбы должны располагаться по течению воды. В процессе эксплуатации канализации происходит температурная деформация пластика. Чтобы шов не потерял герметичность при расширении материала, оставляют зазор в 1 см. Это делается так: труба вставляется в раструб до упора, затем делается отметка на 10 мм и деталь выдвигается обратно до этой отметки.

Разметка трубы перед отрезанием

Рекомендации по монтажу:

Резать можно только прямые пластиковые трубы. Чаще всего в домашних условиях разрез выполняется ножовкой по металлу, обязательно под углом 90º.
При необходимости выполнить поворот, лучше воспользоваться двумя отводами по 45º. Они не так кардинально разбивают движущиеся стоки, поэтому засоряются реже.
Первым к системе присоединяется унитаз, затем остальные сантехнические приборы.
На сложных участках устанавливают сегмент, называемый ревизия. Он имеет отверстие закрытое резиновой крышкой, через которое можно осмотреть внутреннюю поверхность трубы.
Часть сантехники соединяется с канализацией напрямую, но есть приборы, которые требуют установки сифона. Это устройство с изгибом в виде колена, внутри которого постоянно находится вода для гидрозатвора. Сифон не дает неприятным запахам из канализационной системы распространяться в помещении.
Разводка канализации выполняется не только вдоль стен, но и в штробе. Перед помещением в стену трубы оборачивают мягким материалом для снижения шума. Чтобы в стыки не попал цемент, их заклеивают скотчем. В штробах трубы фиксируются плавающим способом.
Торцы горизонтальных отводов закрывают заглушками.

Протечка собранной канализации должна быть устранена

После монтажа необходимо проверить герметичность собранной системы на всех участках разводки по квартире и в месте соединения со стояком. Надежность стыковки нового стояка с соседской трубой проверяют после спуска воды в верхней квартире. Для проверки набирается вода в ванную, а затем вынимается пробка, открываются оба крана на кухне, сливается вода в унитазе. Надежность стыков оценить несложно – они все должны быть сухие.

Оборудование вентиляционной системы

Чтобы соблюсти санитарные нормы и сделать проживание в доме максимально комфортным, систему канализации необходимо оборудовать вентиляцией.

Для предупреждения застоя газов в трубах и их проникновения в жилые помещения устанавливают фановую трубу.

Фановая труба — это простая вертикальная конструкция, по своему виду напоминающая стояк. Ее выводят на кровлю, чтобы испарения уходили в атмосферу

Можно отказаться от монтажа дополнительного вентиляционного оборудования, но при условии, что частный дом не выше 2-х этажей, а нагрузка на канализационную сеть минимальна.

Если же в здании проживает много людей, количество санузлов более 2-х, стоки выводятся в очистное сооружение, то монтаж фановой трубы обязателен. Благодаря ей атмосфера в доме будет здоровой, а вода из гидрозатворов никуда не исчезнет из-за разницы давлений в сети.

Демонтаж старой чугунной системы

Разборка производится по направлению от потребителей воды, чугунный стояк удаляется последним.

Демонтаж проводится в такой последовательности:

Перекрывается подача воды в квартиру.
Отсоединяются сифоны ванны, раковины и кухонной мойки.
Демонтаж унитаза. После спуска воды с него снимается бачок. Откручиваются болты, унитаз вытаскивается из раструба.
Извлекаются трубы, вставленные в стены. Чтобы облегчить процесс, они распиливаются посередине и расшатываются.
Освобождается тройник в полу. Делаем два пропила вдоль трубы и зубилом разбиваем ее на части, которые без труда достаются из отверстия.

Если тройник в хорошем состоянии, то вынимать его из места установки нецелесообразно.

Способ монтажа

Прокладку труб можно производить двумя основными способами: открытым или закрытым. По надежности эти схемы монтажа приблизительно одинаковы, однако между ними существуют определенные различия.

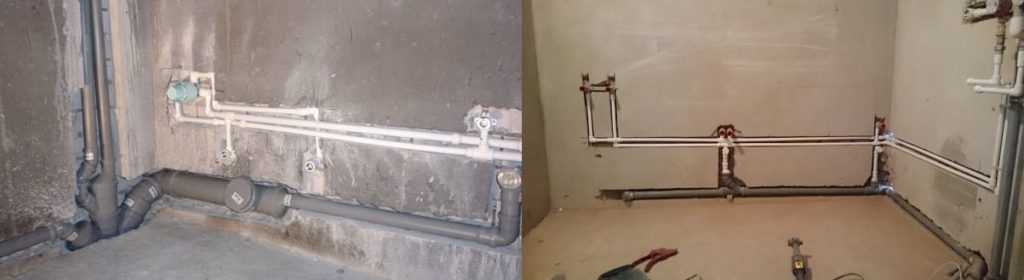

Открытый монтаж водопроводных труб

Фото открытого монтажа труб

При открытом монтаже предполагается установка труб поверх пола или стен. Если есть возможность, они могут быть скрыты под фальстеной или любой декоративной конструкцией. Преимуществами открытой установки являются:

Прокладка любых труб.
Простой монтаж, обслуживание, ремонт.
Легкая компоновка.
Отсутствие надобности штробить стены.
Незатратный демонтаж.
Постоянный контроль состояния труб.
Возможность в любой момент добавить необходимую новую линию без особых затрат времени и средств на демонтаж или ремонтные работы.

К недостаткам открытого монтажа относят:

Неприглядный внешний вид.
Уменьшение полезной площади.

Последний фактор является очень критичным для маленьких помещений. Отсутствие лишних сантиметров не дадут возможность разместить сантехнические приборы так, как хотелось бы. Потому что часть нужного объемного пространства будет занята водопроводной или канализационной разводкой.

Скрытая проводка

Скрытая проводка труб

Этот монтаж более эстетичен и предполагает укладку труб прямо в стену. Такой способ установки дает возможность без потерь свободной площади расставить мебель и сантехнику. Однако здесь есть свои существенные недостатки:

Ограниченный выбор материала труб.
Трудоемкость подготовительных работ.
Сложность монтажа и соединения труб.
Невозможность проведения срочных ремонтных работ в случае протечек из-за предварительного демонтажа и разрушения отделки стен.

Выбирая скрытую проводку, нужно всегда помнить ее схему. Иначе, если возникнет необходимость сделать отверстие для установки зеркала, случайно не просверлить трубу, создавая тем самым неприятную ситуацию для себя и соседей, живущих этажом ниже.

Виды канализации

Обычно канализация в ванных своими руками в квартире или доме устанавливается в несколько этапов. Каждый этап стоит проводить учитывая определенные технические особенности, которые нужно учитывать:

установка канализации внутренней — в этот этап входит прокладка всех канализационных элементов, которые располагаются внутри помещения, а именно подключение сифонов к канализации, раковины, холодного, горячего водопровода:
устройство канализации внешнего типа — в этот этап входит прокладка труб, которые соединяют внутреннюю канализационную систему, слив, септик или центральную канализационную систему.

Замена стояка

Замена канализационного стояка в квартире относится с числу операций, за которые дилетантам приниматься настоятельно не рекомендуется. Самостоятельно менять стояк допустимо разве что в частном доме, где, кроме вас, никто не пострадает. И обязательно нужен хотя бы один подсобник. Опытные сантехники к замене стояка помощника, уже шутя меняющего разводку, первый раз допускают только под строгим личным присмотром, тем более, что заменить стояк в одиночку невозможно.

Если же вы все же решитесь на это, помните: все возможные последствия – под полную вашу ответственность.

Для замены стояка вам понадобится следующее:

Резиновые переходные манжеты пластик/чугун и чугун/пластик.
Пластиковая крестовина диаметрами 110 мм/110 мм/110 мм/50 мм, имеющая отвод 50 мм в нужную сторону (вправо или влево).
Две трубы диаметром 110 мм нужной длины.
Компенсатор 110 мм для пластиковых труб. Без него собрать стояк не удастся, так как свободного конца у стояка нет.
Металлические хомуты со шпильками или костылями для крепления стояка к стене.
2 пластиковых поворотных отвода на 45 градусов для выравнивания или смещения стояка в сторону.
Пластиковая вставка с прочистным люком для стояка из пропиленовых труб. ПВХ трубы для стояка применимы на верхнем этаже или в частном доме.

Порядок замены стояка следующий:

Укрепляем старый стояк сверху, как описано выше.
Перекрываем воду, предупреждаем соседей.
В середине старого стояка делаем два пропила, как при отсоединении от него разводки.
В НИЖНИЙ разрез вставляем ДВА клина или отвертки под 45 градусов в обе стороны от середины.
Поочередно поколачивая, добиваемся откалывания по нижнему мостику

Эта операция требует большого опыта и навыка: при неправильном ее выполнении вся колонна труб может рухнуть либо к вам, либо от вас вниз.
Переставляем клинья в верхний рез и отламываем надрезанный кусок.
Помощник (лучше двое) придерживают верхнюю часть трубы, а вы стамеской или зубилом снимаете, сколько можно, заделку верхнего стыка.
Осторожно, но с усилием покачивая, ослабляем верхний стык и снимаем трубу. Эта операция не менее ответственна, чем выемка середины.
Выбираем заделку нижнего стыка (после крестовины-разветвителя) и так же осторожно и с усилием раскачиваем и вынимаем нижнюю трубу с прежней крестовиной. Этот этап еще более ответсвен.
Собираем новый стояк начерно по схеме, сверху вниз: труба – регулировочный отвод – компенсатор – прочистка – регулировочный отвод – труба – крестовина

Верх и низ нового стояка сопрягаем с чугуном соответствующими манжетами.
Нижнюю трубу в процессе черновой сборки подгоняем точно в размер.
Делаем чистовую сборку на герметике, подсоединяем разводку, устанавливаем унитаз.
Подаем воду, оповещаем соседей.
Закрепляем стояк хомутами на шпильках или костылях не менее чем в четырех точках: на треть длины трубы от верхнего и нижнего концов и на каждом регулировочном отводе.

Этот этап еще более ответсвен.
Собираем новый стояк начерно по схеме, сверху вниз: труба – регулировочный отвод – компенсатор – прочистка – регулировочный отвод – труба – крестовина. Верх и низ нового стояка сопрягаем с чугуном соответствующими манжетами.
Нижнюю трубу в процессе черновой сборки подгоняем точно в размер.
Делаем чистовую сборку на герметике, подсоединяем разводку, устанавливаем унитаз.
Подаем воду, оповещаем соседей.
Закрепляем стояк хомутами на шпильках или костылях не менее чем в четырех точках: на треть длины трубы от верхнего и нижнего концов и на каждом регулировочном отводе.

Вывод

Решаться ли на замену канализации в квартире своими руками – выбор ваш и дело хозяйское. Однако будем надеяться, что по прочтении вы преисполнитесь уважения к тяжелому, грязному, зачастую опасному, но жизненно для всех нас необходимому и отнюдь не простому труду сантехников.

Назначение гидрозатвора в системе

Стоки и нечистоты имеют неприятный запах, но в квартире они отсутствуют благодаря наличию гидрозатворов у сантехнических приборов. Они представляют собой водяную пробку, образующуюся в результате перепада двух труб по высоте. В трубе всегда находится вода, полностью перекрывающая ее по сечению, даже когда сантехникой не пользуются. Эта водная преграда не дает проникать канализационным газам из труб в помещение. После слива прежняя водяная пробка сменяется новой.

Чтобы избежать пересыхания гидрозатвора, в сливные отверстия перед отъездом наливают немного растительного масла. Оно образует пленку и тем самым не дает жидкости испаряться. В унитазах и биде изначально имеются гидрозатворы.Для подсоединения кухонных моек, душевых кабинок, ванн и раковин к канализационной системе используют сифоны, на которые возложены двойные функции:

гидрозатвора;
соединительного элемента между трубой и сантехническим прибором.

Решение вопроса, как сделать канализацию в квартире, относится к важному этапу подготовки к проведению ремонтных работ. Но для этого нужно иметь четкое представление о том, как функционирует канализационная система в процессе ее эксплуатации

Способы разводки сантехники

Разводка сантехники предусматривает монтаж каналов водопровода в ванной, туалете или на кухне для потребления. Основная функция разводки – подача воды к месту использования и отвод использованной жидкости через канализацию. Разводка труб зависит от площади квартиры в новостройке и количества жильцов.

Способы разводки труб в квартире:

Открытая укладка;
Закрытая система.

В случае открытой укладки санузел находится в постоянном доступе в случае необходимости. Для такой разводки применяют стальные или медные трубы, чтобы провести сложную схему. Но лучший вариант для труб водоснабжения и канализации считается использование металлопластиковых элементов. Их можно соединить пресс фитингами, создав герметичный стык. Но применение пластиковых или металлических труб – дорогое удовольствие.

Закрытая трубная разводка достаточно популярная за счет экономии пространства, ведь трубы прячутся в стене. Но такой вариант потребует специальный расчет работ и проект планировки. Для скрытой системы используют полипропилен, который легко соединяется горячей прессовкой.

Правила установки закрытой системы не позволяют проложить коммуникации в несущей стене. Для таких работ используют цельные патрубки.

Для горячей подачи воды на трубу стоит одеть гофрированный рукав. Это делается с учетом того, что при нагреве пластик расширяется. Рукав позволит трубе иметь некоторое свободное пространство.

Выбор подходящего способа монтажа

Тщательно проработав эскиз, думают, как воплотить схему на практике. Особо выбирать не из чего, известны три метода: открытый, закрытый и комбинированный. При первом магистрали прокладывают по верху стен. У него имеется только одно достоинство: легкий доступ для ремонта. Конструкция проще и дешевле в изготовлении. Однако внешний вид портит интерьер, выглядит не эстетично. Поэтому трубы стараются скрыть в коробах из гипсокартона или пластика, размещают в самых укромных уголках санузла.

При закрытом монтаже все располагают внутри стен, снаружи видны только фитинги, к которым подключают сантехнические приборы. Если стена несущая, ее запрещается штробить, чтобы не ослабить. Плюс в том, что внешний вид помещения не портится, облицовочный материал закрывает коммуникации. Они надежно защищены от случайных повреждений, но монтаж занимает много усилий и времени.

Элементы предварительно помещают в обсадные трубы, затем укладывают в каналы, проделанные в стене. Их заделывают, выравнивают в одной плоскости. Существенный недостаток способа в затрудненном доступе при необходимости ремонта. Придется демонтировать облицовку, затем восстанавливать.

При комбинированном методе коммуникации прокладывают на поверхности стен и скрывают в коробах, изготовленных из гипсокартона, либо под фальшпанелью. Трудность состоит в группировке всех труб рядом. Отделка должна вписаться в интерьер, соответствовать общему дизайну. Маскируют, используя пластик, различный декор и плитку.

Продумывают, каким образом уложить магистраль: применить последовательную разводку или коллекторную. Первый способ простой и понятный. Трубы прокладывают поэтапно, присоединяя к ней по пути приборы. Монтировать легко и удобно, но имеется существенный недостаток в эксплуатации. Если напор воды слабый, при одновременном включении нескольких приборов последние могут работать неудовлетворительно.

Такая разводка сантехники применяется в системах с небольшим количеством потребителей, или если используют общее подключение к нескольким приборам. Одна труба идет на стиральную машину, умывальник и ванную с общим смесителем. Если коммуникации меняют после отделочных работ, такое решение самое приемлемое.

Когда имеется много точек раздачи, этот тип неприемлем, используется коллекторный, довольно сложный в исполнении. Каждый прибор имеет свой подвод с кранами, которые всегда доступны для перекрытия. Они располагаются в одном месте, скрыты в специальном шкафу. Система имеет минимум соединений, но понадобится много труб и запорно-регулирующей арматуры. Работа требует точного расчета, аккуратности, но очень удобна для возможного ремонта потребительских устройств: нет надобности полностью отключать воду.

Подготовительные работы

Подготовительные
работы состоят из нескольких этапов:

приобретение всех необходимых труб, фитингов, крепежных элементов и прочих деталей согласно спецификации;
подготовка необходимых инструментов;
организационные работы — на время выполнения монтажа понадобится перекрыть воду, что возможно не всегда;
удаление всех посторонних предметов, коробов, в некоторых случаях приходится сбивать старую плитку или иные отделочные материалы.

Пример разводки труб

Если планируется замена канализации в ванной
с чугунной на пластиковую, придется демонтировать старую систему. Необходимо
определить, какие понадобятся инструменты, выбрать способ демонтажа и решить,
где можно оставить старые
трубы, а где их надо менять. Обычно этот вопрос решают на стадии
проектирования, когда составляют смету и спецификацию на материалы.

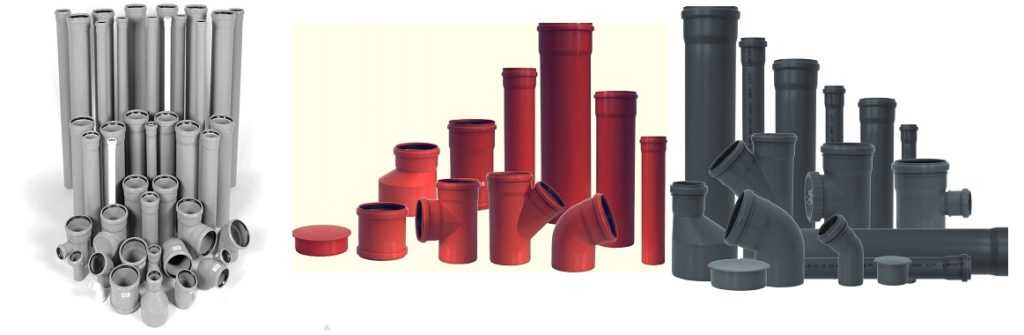

Выбор труб

Нынешние
магазины предлагают широкий выбор канализационных трубопроводов. В отличие от
советских времен, когда кроме чугунных трубопроводов никаких вариантов не
имелось, сегодня имеется широкий выбор материала:

ПВХ (поливинилхлорид);
PPRC (полипропилен);
ПНД (полиэтилен).

Выбор труб

Пластиковые трубы намного удобнее
в монтаже. Они легче, снабжены присоединительными раструбами с уплотнительными
кольцами, выглядят
значительно аккуратнее и не нуждаются в нанесении защитного слоя краски. Прокладывать горизонтальную
систему из таких труб гораздо проще и быстрее. Имеются все необходимые
соединения, тройники, крестовины и т.п. Кроме того, под пластиковый трубопровод
любого диаметра продаются крепежные хомуты, обеспечивающие надежную фиксацию
системы. Это делает монтаж
канализации в квартире быстрым и качественным мероприятием.

Неподготовленные люди зачастую не
могут определиться с размером (диаметром) канализационных труб. Существует
общепринятая методика установки трубопроводов 110 мм в туалет. Канализация на кухне или
в ванной таких размеров не требует, достаточно 50 мм. Если никаких
специфических требований не имеется, можно руководствоваться этим правилом.

Выбор материала

Трубы пластиковые канализационные

Канализация в квартире монтируется из пластика, с чугунными трубами работать сложнее. Используются полимерные трубы трех видов: поливинилхлоридные, пропиленовые и полиэтиленовые. Эти изделия похожи по внешнему виду и свойствам:

гладкая поверхность, на которой не накапливаются отложения;
прочность, стойкость к коррозии;
легкий вес;
долговечность;
монтаж не требует сварки.

Переходники на канализационные трубы

Для соединения труб необходимы специальные элементы: отводы, тройники, переходы с металла, манжеты. Лучше приобретать весь необходимый материал от одного производителя, это гарантирует точность совпадения всех диаметров. Герметизация стыков потребует силиконовой смазки, ее также покупают заранее. Итак, для работы нам будут нужны:

пластиковые трубы диаметром 50 и 110 мм;
фитинги;
уплотнительные манжеты;
хомуты из пластика, выбранные по сечению труб;
ревизионный люк, который устанавливается на общий стояк;
силиконовый герметик.

Инструменты:

перфоратор;
болгарка;
молоток;
ножовка;
зубило;
разводные ключи различного размера.

Металлопластиковые трубы

Разводка труб, выполненных из металлопластика, как уже было сказано выше — наиболее подходящий вариант для людей, которые хотят выполнить всю работу самостоятельно. Металлопластиковые детали состоят из 3 слоёв: наружного полимерного, среднего металлического (как правило, это алюминиевая прослойка) и внутреннего полимерного.

Металлопластиковые трубы, свернутые в небольшие бухты, очень удобны для перевозки и хранения, чего не скажешь о стальных изделиях

Металлопластиковая коммуникация монтируется двумя способами:

С помощью резьбовых соединительных элементов, которые включают в себя уплотнительные прокладки. Уплотнитель необходим для достижения нужного показателя герметичности в системе.
С использованием обжимных фитингов.

Изделия из металлопластика имеют сопротивляемость к губительному воздействию коррозии, а также благодаря гладким внутренним стенкам отличаются высокой пропускной способностью. А благодаря гладким стенкам такие изделия не накапливают внутри себя солевых отложений, способных со временем привести к сужению просвета трубы и её полной закупорке.

Как сделать разводку металлопластиковых труб своими руками? Для разводки металлопластиковых труб своими руками требуется наличие трубореза, прессовочных клещей и римеров. Категорически не рекомендуется выполнять скрытую проводку металлопластикового водопровода в стенах. Эта связано с тем, что уплотнительные элементы со временем теряют свои полезные свойства и соединительные узлы могут дать течь, поэтому к трубопроводу необходимо предусмотреть быстрый доступ для проведения ремонтных работ.

Правила монтажа канализационных труб

Выше мы рассмотрели ряд требований, которые следует учесть уже при составлении схемы отведения стоков до приобретения комплектующих. В процессе практических работ возникают другие вопросы, которые следует разрешить. Постараемся коротко изложить несколько полезных советов:

Одно из важнейших правил, которое необходимо соблюдать при укладке канализационных труб, – обеспечение их уклона на горизонтальных участках в пределах 2-3º, чтобы соблюсти оптимальные условия слива отходов. В любом случае наибольший уклон не должен превышать 15º, то есть 15см на 1м. При этом от точки подключения до горизонтальной трубы допускаются участки с уклоном более 15º при длине не более 1,5м. Все о правилах выбора уклона подробно изложено в статье «Какой уклон должен быть по СНИП у трубы канализации на 1 метр в частном доме?»
Рекомендуется обеспечивать одинаковый уклон трубопроводов одного диаметра на протяжении всей канализационной системы. Например, если на первом этаже задан уклон труб 50мм, равный 3º, значит, и на втором для аналогичного диаметра уклон будет тем же.
При большом удалении сантехнического прибора от стояка для соблюдения необходимого уклона слив сантехники поднимается на значительную высоту. Данное условие бывает трудно выполнить, например, для ванной или душевой кабины. В таком случае в частном доме удобнее всего разместить канализацию на потолке нижнего этажа. В квартире подобное невозможно и придется размещать сантехнический прибор повыше или углублять слив в перекрытие.
Разводку по дому удобнее выполнить трубами ПВХ, а вот для трубопровода, обеспечивающего соединение с местом сбора отходов, лучше использовать трубу ПНД, так как ее можно уложить без стыков.
При монтаже трубопровода раструбы всех элементов должны быть направлены против движения стоков.
Если канализационная труба заливается в бетон, рекомендуется ее обернуть гофрокартоном, чтобы обеспечить в дальнейшем возможность тепловых перемещений. В данной ситуации все узлы надежнее уплотнить с помощью герметика. При этом лучше использовать оранжевые трубы наружного применения с утолщенными стенками.
При проходе через стену зазор вокруг трубы можно уплотнить монтажной пеной. При этом выход через фундамент дома заделывают цементным раствором, дабы не позволить грызунам попасть в помещение.

Правила сборки конструкции

Начинать монтаж труб и сантехники придется с разбора и выноса старого оборудования. Делать это следует достаточно аккуратно, чтобы излишними разрушениями не добавить себе работы. После демонтажа и очистки помещения в соответствии с составленным планом проводится сборка нового трубопровода.

Следует соблюдать следующие правила:

Труба, подходящая к квартире, должна иметь больший диаметр, чем элементы разводки по помещению.
Фильтры помогут уберечь оборудование от засорения ржавчиной и мусором, встречающимися в водопроводной воде.
Трубы, предназначенные для укладки в стену, не должны быть соединены резьбовыми соединениями.
Следует проконтролировать напор воды, при необходимости усилить давление.

Перед началом работ трубы, нарезанные на фрагменты нужной длины, можно пронумеровать в соответствии со схемой. Так будет проще проводить монтаж. После сборки трубопровода проводится установка сантехники: операцию будет выполнить проще, сверяясь с инструкцией производителя. Выставленные на места приборы подключаются гибкими рукавами и шлангами, после чего следует проверить качество сборки и открыть запорные краны.

Выполнить разводку труб и установить сантехническое оборудование не так уж и сложно, даже не прибегая при этом к помощи квалифицированного сантехника. Немного терпения, аккуратность в выполнении работ и внимательное знакомство с инструкциями дадут свои плоды: новое оборудование в санузле будет только радовать своей безупречной работой.
