Вода при нагревании расширяется, что создает избыточное давление в замкнутых контурах отопления и водоснабжения. Неправильный подбор оборудования приводит к разрыву труб или выходу котла из строя, при этом стоимость качественного бака варьируется от 3 до 15 тысяч рублей. Понимание того, как выбрать расширительный бак для воды, позволяет избежать аварийных ситуаций и дорогостоящего ремонта. Правильная установка устройства занимает от 2 до 5 часов.
Основы работы устройства
Принцип работы расширительного бака основан на сжимаемости воздуха по сравнению с жидкостью. Когда теплоноситель нагревается, его объем увеличивается, и излишки воды вытесняются в резервуар, сжимая воздушную подушку. Это предотвращает резкие скачки давления и защищает систему от гидроударов. Роль бака заключается в стабилизации давления, что исключает срабатывание предохранительных клапанов при каждом цикле нагрева воды.
Разновидности систем и баков

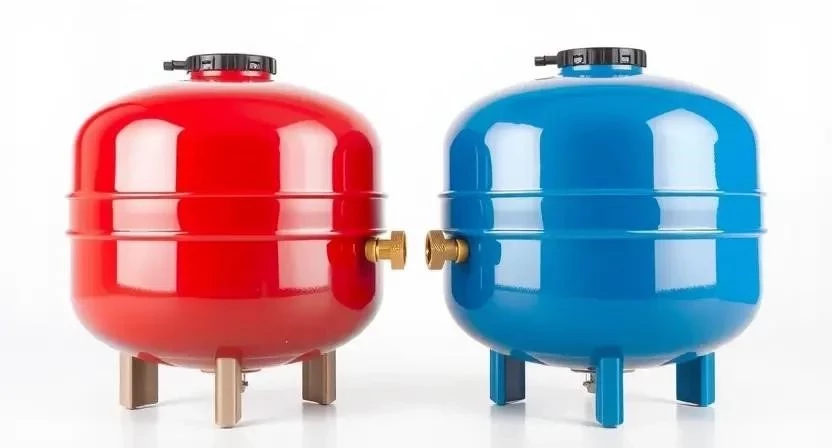

Существуют открытые и закрытые системы. В открытых используется бак, установленный в самой высокой точке здания, где излишки воды просто перетекают в резервуар. Закрытые системы используют герметичные емкости с мембраной или диафрагмой, которые разделяют воздух и воду. Мембранный расширительный бак представляет собой баллон с эластичной перегородкой, в то время как диафрагменные модели имеют более жесткое разделение сред.
Важно различать гидроаккумулятор и расширитель. Гидроаккумулятор предназначен для поддержания давления в системе холодного водоснабжения и снижения частоты включения насоса, тогда как расширительный бак компенсирует тепловое расширение воды в ГВС и отоплении.
| Тип бака | Конструкция | Назначение | Ключевое отличие | Уровень давления |
|---|---|---|---|---|
| Открытый | Емкость с отверстием | Старые системы отопления | Свободный доступ воздуха | Низкое/Атмосферное |
| Мембранный | Баллон с эластичной пленкой | ГВС, отопление, ХВС | Полная изоляция воды от воздуха | Среднее/Высокое |
| Диафрагменный | Баллон с жесткой перегородкой | Промышленные системы | Высокая устойчивость к давлению | Высокое |
| Гидроаккумулятор | Баллон с грушевидной мембраной | Водоснабжение | Создание запаса воды | Среднее |
| Комбинированный | Смешанный тип | Сложные контуры | Универсальность | Переменное |
Технические параметры изделий
При подборе учитывается максимальное рабочее давление и температурные пределы. Для систем отопления важна стойкость к высоким температурам, для ГВС — коррозийная стойкость. Корпуса изготавливают из стали или пластика. Стальные баки часто имеют эмалированное покрытие для защиты от ржавчины. Экологичность мембраны (обычно бутилкаучук или EPDM) определяет срок службы устройства и безопасность питьевой воды.
| Параметр | Система ХВС | Система ГВС | Система отопления | Макс. предел |
|---|---|---|---|---|
| Рабочее давление, бар | 3-6 | 3-6 | 1.5-4 | 10-16 |
| Температура, °C | до 40 | до 90 | до 110 | 120 |
| Материал корпуса | Сталь/Пластик | Нержавеющая сталь | Углеродистая сталь | Спецсплавы |
| Тип покрытия | Порошковое | Эмаль/Хром | Эпоксидное | Полимерное |
| Срок службы мембраны | 5-10 лет | 4-8 лет | 6-12 лет | 15 лет |
Сферы использования
Расширительный бак для системы водоснабжения применяется в контурах холодного водоснабжения для сглаживания перепадов давления. В системах ГВС он незаменим для компенсации расширения воды при нагреве в бойлере. В закрытых контурах отопления бак предотвращает разрыв труб при повышении температуры теплоносителя. Существуют ограничения по типу теплоносителя: для систем с антифризами или гликолем необходимо использовать мембраны из EPDM, так как обычный каучук может разрушиться.

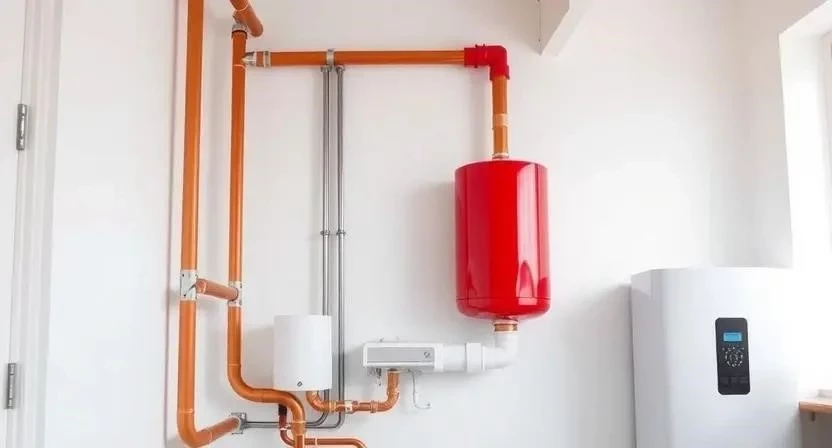

Порядок монтажа оборудования

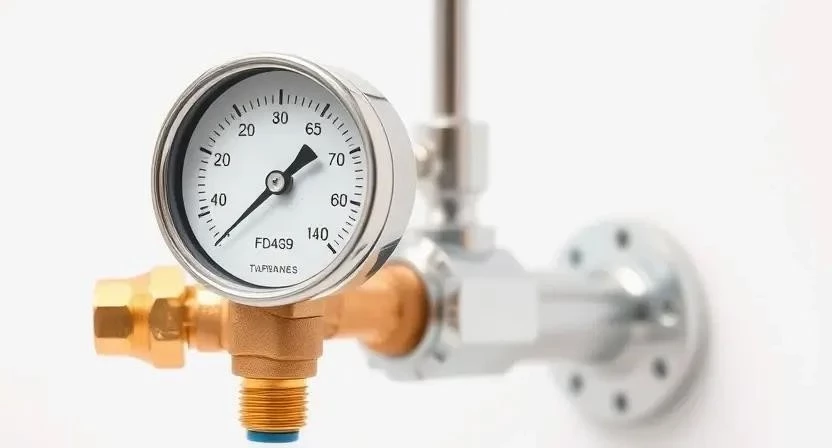

Место установки выбирается с учетом доступности для обслуживания и подкачки воздуха. Подключение осуществляется через группу безопасности, которая включает манометр и предохранительный клапан. Крепление к стене должно быть жестким, чтобы выдержать вес бака, заполненного водой.
Необходимые инструменты и материалы:
- Разводной ключ (2 шт.)
- Труборез или ножовка по металлу
- Фум-лента или сантехнический лен
- Манометр для контроля давления
- Ножной или электрический насос
- Набор отверток
- Уровень строительный
- Герметик силиконовый
- Кронштейны для крепления
Пошаговая инструкция по установке:
- Выбор места установки и разметка отверстий (15 мин).
- Монтаж опорных кронштейнов к стене (20 мин).
- Проверка заводского давления воздуха в баке с помощью манометра (10 мин).
- Подкачка воздуха до уровня рабочего давления системы (15 мин).
- Установка бака на крепления (10 мин).
- Монтаж группы безопасности и соединение с контуром (40 мин).
- Герметизация всех резьбовых соединений (20 мин).
- Заполнение системы теплоносителем и выпуск воздуха (30 мин).
- Проверка системы на герметичность под рабочим давлением (20 мин).
- Финальная регулировка давления воздуха при заполненном баке (15 мин).
Из личного опыта: однажды при монтаже забыли установить предохранительный клапан перед баком. В результате при первом же сильном нагреве давление подскочило до критического, и мембрана растянулась, что привело к ее преждевременному износу. Всегда ставьте группу безопасности строго по схеме.
Определение необходимого объема
Расчет объема расширительного бака зависит от общего объема воды в системе, начального и конечного давления, а также максимально допустимой температуры. Используется формула, учитывающая коэффициент расширения воды. Для частного дома с объемом системы 200 литров и расширением 3% потребуется бак объемом около 8-12 литров.
| Объем системы, л | Процент расширения | Рекомендуемый объем бака, л | Рабочее давление, бар | Применение |
|---|---|---|---|---|
| 50-100 | 2-3% | 5-8 | 1.5-2.0 | Малые котлы |
| 100-200 | 2-3% | 8-12 | 1.5-2.5 | Средний дом |
| 200-500 | 3-4% | 18-24 | 2.0-3.0 | Большой дом |
| 500-1000 | 3-4% | 35-50 | 2.5-4.0 | Коттеджи |
| Свыше 1000 | 4-5% | от 80 | 3.0-6.0 | Пром. объекты |
Обзор брендов и сегментов
На рынке представлены как бюджетные, так и премиум сегменты. Бюджетные модели часто имеют более тонкие стенки и простые мембраны, что сокращает срок службы. Премиум бренды предлагают усиленные корпуса из нержавеющей стали и высококачественный EPDM-каучук. При изучении паспорта изделия следует обращать внимание на давление разрыва и температурный режим, чтобы устройство соответствовало параметрам котла.
Преимущества и недостатки
Плюсы закрытых мембранных баков:
- Компактные габариты и удобство размещения.
- Отсутствие контакта воды с воздухом, что исключает коррозию.
- Автоматическая компенсация давления без участия человека.
- Герметичность системы, исключающая испарение теплоносителя.
- Возможность установки в любой точке системы.
- Высокая надежность при правильном подборе давления.
- Минимальные требования к обслуживанию.
Минусы и возможные проблемы:
- Риск разрыва мембраны при гидроударе.
- Необходимость периодической подкачки воздуха насосом.
- Сложность диагностики внутренней поломки без разбора.
- Зависимость срока службы от качества материалов мембраны.
- Возможность утечки воздуха через ниппель.
Сравнение с альтернативами
Мембранный бак значительно превосходит открытый расширитель по надежности и удобству, хотя и требует периодического контроля давления воздуха.
| Параметр | Мембранный бак | Открытый расширитель | |
|---|---|---|---|
| Цена | Средняя/Высокая | Низкая | Открытый дешевле |
| Обслуживание | Подкачка воздуха | Долив воды | Мембранный проще |
| Надежность | Высокая (герметично) | Средняя (риск утечек) | Мембранный лучше |
| Габариты | Компактный | Громоздкий | Мембранный компактнее |
| Риск коррозии | Минимальный | Высокий | Мембранный долговечнее |
Из личного опыта: в старом доме заменили открытый бак на чердаке на закрытый мембранный. Это позволило избавиться от необходимости каждый сезон доливать воду в систему и полностью убрало проблему завоздушивания труб.
Стоимость и правила покупки
Расширительный бак для воды цена которого зависит от объема, материала корпуса и бренда. На стоимость влияет наличие антикоррозийного покрытия и тип мембраны. При покупке в магазине важно проверить целостность корпуса, отсутствие вмятин и герметичность ниппеля. Рекомендуется нажать на ниппель: если из него пойдет вода, значит, мембрана порвана и бак имеет заводской брак.
Опыт эксплуатации и отзывы
Пользователи часто жалуются на потерю давления воздуха, из-за чего предохранительный клапан начинает сбрасывать воду. Мастера по эксплуатации советуют проверять давление в баке раз в полгода с помощью обычного автомобильного манометра. Типичной ошибкой является установка бака слишком близко к источнику сильного тепла, что ускоряет старение резины.
Из личного опыта: заметил, что баки бюджетных марок теряют давление воздуха гораздо быстрее премиальных. В среднем, дешевые модели требуют подкачки раз в 3 месяца, тогда как качественные устройства стабильно держат давление до двух лет.
Часто задаваемые вопросы
Как подкачать воздух в бак?
Необходимо слить воду из системы или снизить давление до нуля, затем через ниппель с помощью насоса закачать воздух до значения, указанного в паспорте или рассчитанного для системы.
Как понять, что мембрана порвана?
Если при нажатии на шток ниппеля из него вытекает вода или если давление в системе скачет очень резко при минимальном нагреве.
Как часто проверять давление воздуха?
Рекомендуется проводить проверку дважды в год: перед началом отопительного сезона и весной.
Можно ли использовать гидроаккумулятор вместо расширительного бака?
В системах ХВС — да, но в ГВС и отоплении нет, так как мембрана гидроаккумулятора не рассчитана на высокие температуры и может расплавиться.
Что будет, если объем бака окажется слишком маленьким?
Система будет часто сбрасывать воду через предохранительный клапан, что приведет к потере теплоносителя и нестабильному давлению.
Где именно в схеме должен стоять бак?
Оптимально устанавливать его после насоса, но до котла, чтобы он мог эффективно компенсировать расширение всего объема воды.
Нужен ли расширительный бак для электрического бойлера?
Да, так как при нагреве воды в закрытом баке бойлера давление растет, и без расширителя нагрузка на швы бака увеличивается, что сокращает его срок службы.
