Разводка водопровода в частном доме: правила проектирования + обзор лучших схем

Устройство типовой водопроводной системы

Любая водоподающая система дома состоит из 2-х основных частей:

  1. Внешней.
  2. Внутренней.

Внешняя часть предназначается для соединения источника с внутридомовой водопроводной системой. Самую простую конструкцию имеет система, связывающая дом с централизованной магистралью.

Это обычный трубопровод, снабжённый водозапорной арматурой для перекрытия, при необходимости, подачи воды. При снабжении дома водой от собственного источника, в водопроводную систему включается подающий насос, автоматизированные реле управления, фильтры и т.д.

Внутридомовая часть системы состоит, помимо собственно трубопровода, из:

  • Регулирующих и запорных кранов.
  • Водонагревательных бойлеров.
  • Водоразборного оборудования – сливных кранов и смесителей.
  • Разводящей сети.

На сегодня существует два основных типа внутренних систем водоснабжения:

  • Самотёчная.
  • Водонапорная.

В первом варианте вода подаётся не прямо в сеть, а в бак, установленный на высоком месте – верхнем этаже здания, или в мансарде. Оттуда вода, под действием силы гравитации стекает вниз, заполняя внутреннюю трубопроводную систему.

В варианте с напорной системой внутренняя сеть заполняется при посредстве подающего насоса, либо дополнительно насосной станции, снабжённой гидроаккумулятором.

Схемы холодного водоснабжения

Теперь давайте познакомимся со схемами автономного водоснабжения и требующимся для их реализации оборудованием. Они вполне предсказуемо определяются источником воды.

Видео в этой статье поможет вам узнать больше о том, как и чем выполняется монтаж водоснабжения в частных домах.

Колодец

  1. Какой должна быть схема монтажа водоснабжения дома при подаче воды из колодца или неглубокой скважины?

При глубине зеркала воды не больше 8 метров для ее подачи в дом нужны:

Изображение Описание

Станция водоснабжения

Насосная станция. Так называется комплект из установленных на общей станине поверхностного центробежного насоса, мембранного гидроаккумулятора и автоматического реле с датчиком давления. Гидроаккумулятор сглаживает скачки давления и позволяет насосу простаивать при незначительном расходе воды, а реле отвечает за включение и выключение насоса при достижении пороговых значений давления.

Всасывающий патрубок — полиэтиленовая труба

Всасывающий патрубок. Это должна быть жесткая труба (например, полиэтиленовая) с диаметром, равным диаметру всасывающего патрубка насоса (у младших моделей с производительностью до 100 литров в минуту — 25 миллиметров).

Внутренности  пружинного обратного клапана

Обратный клапан. Он ставится на всасывающий патрубок и исключает слив воды из водопровода и гидроаккумулятора при отключении насоса.

Фильтр с нержавеющей сеткой

Фильтр механической очистки. Он монтируется перед обратным клапаном и исключает попадание в насос и далее в водопровод песка и частиц грунта.

Ввод смонтирован полиэтиленовой трубой на компрессионных фитингах

Ввод водоснабжения. Он укладывается в грунт ниже уровня промерзания. Чаще всего для монтажа ввода используются напорные трубы ПНД (из полиэтилена низкого давления): благодаря своей эластичности они переносят подвижки грунта и даже замерзание в водопроводе воды.

Насосная станция установлена в подвале дома

Скважина

  1. Как выполнить монтаж водоснабжения в загородном доме, если в качестве источника воды используется артезианская скважина?

В этом случае для подъема воды потребуется погружной насос. Если в случае насосной станции глубина всасывания ограничена атмосферным давлением  (именно оно вытесняет воду во всасывающий патрубок, когда в нем создается разрежение), то напор на выходе погружного насоса определяется только его характеристиками. Многоступенчатые скважинные насосы способны поднять воду на высоту в десятки и даже сотни метров.

Скважинный насос Вихрь СН-50

Кроме насоса, для организации водоснабжения понадобятся:

Уже знакомый нам обратный клапан. Он монтируется на выходном патрубке насоса, и выполняет ту же функцию, что и в случае насосной станции — исключает слив воды после отключения насоса;

На фото хорошо виден обратный клапан после насоса

Гидроаккумулятор, создающий запас воды в несколько десятков литров. Чем больше емкость мембранного бака, тем реже включается насос. Бак подключается к любой точке водопровода;

Горизонтальный гидроаккумулятор

Реле давления, отвечающее за подачу и отключение питания насоса.

Реле давления

Емкость

  1. Как организовать автоматическое наполнение резервной емкости при подаче воды по графику?

Для этого достаточно подключить емкость к летнему водопроводу, и установить на ее заливном патрубке поплавковый клапан.

Поплавковый клапан в емкости для воды

  1. Как обеспечить подачу воды из емкости в водопровод?

Самый простой способ — установить резервный бак на чердаке дома.

Такая схема водоснабжения энергонезависима, надежна, но имеет ряд довольно неприятных особенностей:

Чердак должен быть отапливаемым, иначе в первые же ночные заморозки вода в баке замерзнет;

Утепление накопительной емкости

Напор воды в водопроводе будет равен высоте бака над точкой водоразбора. Между тем при напоре менее трех метров подключенная к системе водоснабжения бытовая техника (проточные водонагреватели, стиральные машины и т.д.)  просто-напросто не включится;

Емкость должна быть как минимум на три метра выше верхней точки водоразбора

Запас воды будет ограничен прочностью балок перекрытия. Ставить на деревянные балки резервуар объемом в несколько кубометров — очень сомнительная идея.

  1. Существует ли схема водоснабжения из емкости, лишенная перечисленных недостатков?

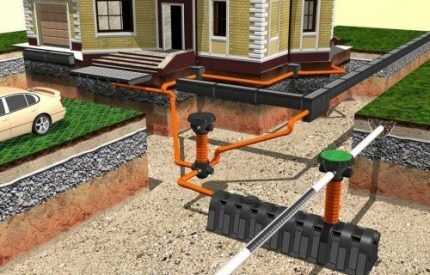

Схема водоснабжение с подачей воды насосом из накопительного бака

Подключение станции к баку

Соединение труб

Что касается соединения разных видов труб. В этом тоже нередко возникают проблемы. Например, нет заводского переходника, чтобы перейти с асбестовой трубы на пластиковую (сейчас про канализацию). В таких случаях приходится изобретать.

Можно, конечно, не ставить асбестовую трубу, вместо нее взять трубу оранжевого цвета для наружных работ, и спокойно ее завести в дом. Внутри помещения уже осуществляется переход на нужный диаметр.

Однако если все-таки принято решение осуществлять ввод асбестовой трубой, для перехода с нее на пластиковую трубу без использования переходника можно поступить следующим образом. На полуметровый отрезок пластиковой трубы наматывается трубная изоляция из вспененной резины, фиксируется проволокой, смазывается обильно силиконом и плотно вставляется в асбестовую трубу с непрерывным прокручиванием. В этом случае обеспечивается качественная герметичность на длительный срок. Объясняется это тем, что все материалы синтетические: резина, силикон, пластик, асбест длительное время не поддаются разрушению.

Рекомендации по проведению работ

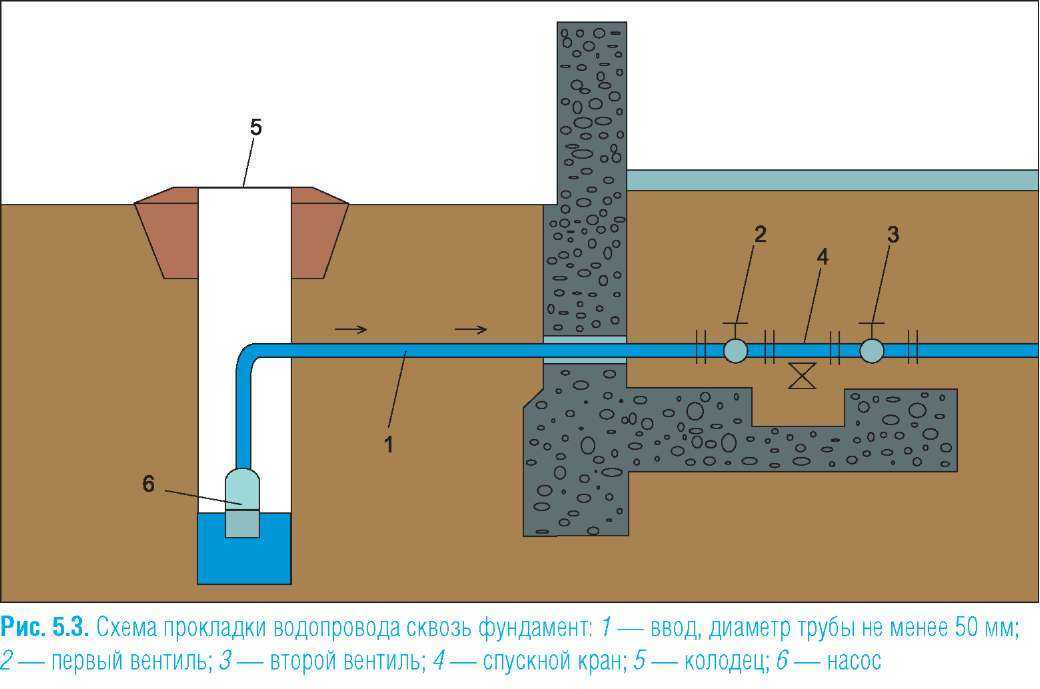

Не следует оставлять без внимания участки водопровода в местах их выхода на поверхность, входов в цокольную часть дома или неотапливаемое подвальное помещение. Эти участки подлежат усиленной теплоизоляции или оборудуется их электроподогрев.

Лучшим, но несколько трудоёмким, вариантом является подвод водопроводной трубы в дом под фундаментом, через подвал, с уровня глубины её залегания в траншее

В качестве утепления водопроводную трубу можно заложить в гильзу из канализационной трубы с демпфирующей пенополиэтиленовой изоляцией.

Для удобства возможной замены трубы, в местах проходов через цоколь или перекрытия, рекомендуется заводить её через гильзу из трубы большего диаметра.

Выбор труб

Насос в скважине подключается трубой ПНД. После оголовка скважины и до дома можно использовать ПНД или металлопластиковые. В южных регионах обвязку в приямках можно выполнить полипропиленовой трубой. Но следует учитывать, что при отрицательных температурах, в полипропилене происходят процессы изменения структуры материала, появляются микротрещины по поверхности трубы, значительно сокращается срок службы, трубы становятся хрупкими.

Пластиковые трубы для водопровода: размеры и диаметры, характеристики материалов Использование пластиковых труб для водопровода позволило избавиться от громоздких стальных сетей, которыми ранее были оборудованы практически все жилые дома и общественные здания. Прочные и удобные в…

Диаметр патрубка для подключения насоса определяет и диаметр присоединяемой трубы. Как правило, это 32 мм. Для подключения жилого дома с семьей до 6 человек, достаточно трубы с внутренним диаметром 20 мм. Нужно учитывать, что у пластиковых труб указывается наружный диаметр, а толщина стенок труб у разного производителя различная. Поэтому пластиковую трубу выбирают 25-26 мм. Однако не лишним будет подключение дома трубой 32 мм.

Устройство водопровода в доме выполняют полипропиленовыми трубами. Нужно учитывать их назначение по температуре носителя, при выборе для горячей воды от водонагревателя.

Проводим водопровод самостоятельно

Самое бюджетное решение — проложить трубопровод своими руками. Перед тем, как провести воду в любой частный дом, следует изобразить схему (стремитесь к ясности). По схеме должно быть понятно расположение труб и водозаборных точек, примерная площадь прокладки с учетом развязок. Обозначьте препятствия на рельефе местности (их придется устранить перед монтажом, какой-то нелепый холмик, торчащий из земли валун или пень могут существенно осложнить прокладку). Затем поэтапно осуществляйте ввод воды в дом.

Обустройство колодца в месте подключения

Вы замечали — по линии центрального водопровода расположены — с интервалом в 100 м — колодцы с отводами, дающими возможность подключить дополнительные линии? ТУ даются до самого ближнего колодца.

Если его не наблюдается, будет логично обустроить собственный колодец там же, где подвод воды. Возможные материалы для него:

  •  газосиликат (но это ненадолго);
  •  кирпич (дорого);
  •  кольца из железобетона (оптимальный вариант).

Колодец из соображений техники безопасности нужно закрыть крышкой. Пластиковую можно использовать только в том случае, если по ее поверхности не будут проходить транспортные средства (иначе долго она не проживет).

Подключение к магистральному трубопроводу можно сделать:

  •  врезкой (потребуется сварочный аппарат);
  •  без сварки — с помощью хомута (отключение центрального водопровода не потребуется). На подающую трубу монтируют хомут и просверливают ее через специальное отверстие. На резьбу хомута наворачивают открытый кран и закрывают его. Если кран шаровой, сверление производят, сначала установив его.

При использовании хомута оденьтесь соответственно и не пользуйтесь электрической дрелью — все промокнет.

Роем траншею для прокладки труб

Для прокладки и подводки воды к дому необходимо выкопать траншею. Это можно сделать двумя способами:

  1. заказать работу спецтехники (небольшой экскаватор отлично справится с задачей, также используются траншеекопатели);
  2. выкопать своими силами (желательно делать это группой — с родными или друзьями, иначе вас ждет долгий и нудный процесс).

Суть траншеи — она должна не только скрывать в себе, но и оберегать трубопровод от замерзания, поэтому ее роют ниже точки промерзания грунта в данном регионе. Обычно это от 1,5 до 2 м, если вы, конечно, не в Арктике живете. (Все нюансы копки)

Затем создают песчаную с добавлением щебенки подушку для трубопровода. Она амортизирует его и помешает просачиванию к нему грунтовых вод (иначе трубы могут обледенеть суровой зимой).

Если у вас земельный участок с особенностями и на должную глубину рыть невозможно, придется дополнительно утеплить трубы. Для этого используются:

  •  вспененный полиэтилен;
  •  пенополистирол;
  •  базальтовая вата.

Можно засыпать трубопровод керамзитом (он не теплопроводный).

Создаем ввод в дом

Через фитинг подключаем трубу к централизованной магистрали (используя запорный кран и опломбированные учетные приборы). После этого прокладываем водопроводный ввод в дом:

С особым вниманием относимся к этому участку — он может залегать в земле на небольшой глубине, это рискованно в смысле промерзания. Поэтому его нужно тщательно теплоизолировать

Выбираем лучшую трубу и укладываем подводку к дому

Главный элемент водопроводной системы — трубы. Необходимо выбрать оптимальный вариант. Выбор есть:

  •  оцинкованные из стали устойчивы к серьезным механическим перегрузкам, но ржавеют, а их монтаж подразумевает нарезку резьбы или сварку, что сложно и отнимает много времени;
  •  из меди — трубы-долгожители, но они стоят «как чугунный мост» и сложны в монтаже;
  •  полимерные (полипропиленовые, ПНД) устанавливать несложно, к тому же они устойчивы к агрессивным химическим воздействиям и недороги;
  •  металлопластик также нейтрален к агрессивной химии, обладают отличной пропускной способностью, не боятся ультрафиолета и коррозии, но плохо переносят высокие температуры.

Когда подводка воды к вашему дому завершена, не спешите зарывать траншею. Нужно протестировать систему — запустить воду на пробу и убедиться, что стыки не протекают. Если найдена течь, требуется ее устранить.

Правила монтажа

Перед началом работ надо составить схему, на ней отметить все необходимые фитинги и элементы системы (счетчики, фильтры, краны и т.д.), проставить размеры участков трубы между ними. По этой схеме затем считаем чего и сколько необходимо.

При закупке трубы берите с некоторым запасом (метр-два), фитинги можно брать точно по списку. Не помешает договорится о возможности возврата или обмена. Это может понадобиться, так как часто в процессе, монтаж водопровода из полипропиленовых труб подкидывает какие-то сюрпризы. Они связны в основном с недостатком опыта, а не с самим материалом и случаются довольно часто даже с мастерами.

Пластиковые клипсы берут того же цвета

Кроме труб и фитингов, нужны будут еще клипсы, которыми крепят все к стенам. Они устанавливаются на трубопроводе через 50 см, а также возле окончания каждого отвода. Эти клипсы есть пластиковые, есть металлические — скобы и хомуты с резиновой прокладкой.

Для открытой укладки трубопровода в технических помещениях удобнее использовать скобы, для лучшей эстетики — для открытой прокладки труб в ванной или на кухне — используют пластиковые клипсы того же цвета, что и сами трубы.

Металлические хомуты хороши в технических помещениях

Теперь немного о правилах сборки. Саму систему можно собирать сразу,  нарезав отрезки труб нужной длинны, постоянно сверяясь со схемой. Так удобнее паять. Но, при недостатке опыта, это чревато ошибками — надо точно отмерять и не забывать добавить 15-18 миллиметров (зависит от диаметра труб), которые заходят в фитинг.

Потому рациональнее нарисовать систему на стене, обозначить все фитинги и элементы. Можно даже приложить их и обвести контуры. Так будет проще оценить саму систему и выявить недостатки и ошибки, если они есть. Данный подход более правильный, так как дает большую точность.

Далее трубы нарезают по мере необходимости, фрагменты из нескольких элементов соединяют на полу или рабочем столе. Потом готовый фрагмент устанавливают на место. Такая последовательность действий наиболее рациональна.

И о том, как быстро и правильно отрезать участки трубы нужной длинны и не ошибаться.

Автономное водоснабжение

Чтобы провести водопровод, нужно индивидуально рассмотреть ситуацию, так как есть случаи, когда колодец установить нельзя. Нужно проанализировать местность, на которой стоит дом – какие у нее особенности, состав земли. После этого уже можно выбирать – организовать водоснабжение из колодца или подключить воду к частному дому от центрального водопровода. Главное отличие этого типа – автономность.

Кессон, который используют для бурения скважиныИсточник seoteach.ru

Владелец сам контролирует систему, повышает качество. Можно менять фильтры по мере загрязнения, поставить другие диаметры труб, улучшить систему подачи воды. Источник воды доступен почти на любой местности.

Виды скважин

Скважины делятся на два типа:

  • песчаная;
  • артезианская.

Срок эксплуатации песчаной скважины – 5-8 лет. За этот период происходит заиливание, из-за чего нужно искать новый источник. Поток воды не большой – хватает на 1-2 человек. Если это семья с детьми его не хватит для бытовых нужд. Есть зависимость от сезона и обилия осадков. В летний период уровень воды в песчаных слоях падает, в редких случаях даже пересыхает.

На этапе планирования почву анализируют – есть ли там песчаные слои. В противном случае рассматривают другие варианты. Обязательна покупка насосной станции, которую подключают к электроэнергии.

Важно! Работа песчаной скважины в течение 20 лет и более, возможна, если водоносный пласт находится на крупном песке с примесью гравия. Установка фильтров для очистки воды нужна в любом случае

Подобрать подходящие компоненты системы фильтрации помогут результаты тестов жидкости из скважины

Установка фильтров для очистки воды нужна в любом случае. Подобрать подходящие компоненты системы фильтрации помогут результаты тестов жидкости из скважины.

Пример фильтров для частного домаИсточник a.d-cd.net

Артезианскую скважину бурят ниже, чем песчаную. Однако, опускаться ниже 100 м не рекомендуют – кроме затрат на работу придется приобрести очистительное оборудование. Вода ниже 100 м содержит соли. О техногенных загрязнениях можно не беспокоиться – так глубоко они не проникают. Главная особенность – это огромные запасы. Их гарантированно хватит на 30-50 лет.

Вся работа делается в 3 этапа:

  1. Подготовка.
  2. Бурение.
  3. Подключение коммуникаций.

Бурение

Бурение происходит на глубине 30–40 м для песочной скважины и до 100 м – для артезианской. Насос работает на уровне грунтовых вод или песчаного горизонта. Однако все зависит от конкретной местности – в некоторых случаях вода может находиться на расстоянии 50 м от поверхности. Иногда удается наткнуться на русло подземной реки. Такие воды чистые, без песка, и фильтры меньше изнашиваются.

Схемы

Разводка труб водоснабжения в доме может быть выполнена двумя принципиально разными способами:

Изображение Описание

Классическая тройниковая разводка воды от стояков ХВС и ГВС в многоквартирном доме

Тройниковая, или последовательная схема знакома каждому из нас по квартирам советской планировки. Сантехнические приборы подключаются к общей для всех подводке водоснабжения через тройники (резьбовые или сварные).

Пропускная способность подводки при одновременном использовании нескольких точек водоразбора делится между ними. Прокладка водопровода может быть выполнена открыто или скрыто (в штробах или стяжке).

Схема лучевой разводки водоснабжения

Коллекторная, или лучевая схема подразумевает подключение каждого сантехнического прибора к общему коллектору-гребенке собственной подводкой. Подводки прокладываются, как правило, скрыто — в стяжке, штробах или за фальшстеной из ГКЛ, стеновых панелей и т.д.

Узнать больше о том, какие  трубы водоснабжение загородного дома может использовать и как их правильно смонтировать, вам поможет видео в этой статье.

Давайте взвесим преимущества и недостатки каждого типа разводки.

Тройниковая

Плюсы:

Последовательная схема разводки труб водоснабжения в частном доме экономичнее лучевой благодаря гораздо меньшему метражу водопровода. Чем больше сантехнических приборов подключено к водопроводу — тем больше разница в общей протяженности систем водоснабжения;

При тройниковой схеме общая длина водопровода минимальна

При открытом монтаже тройниковая схема проще в обслуживании: все соединения доступны для вскрытия и ремонта;

В штробы укладываются цельные трубы или необслуживаемые соединения

К имеющейся подводке всегда можно подключить своими руками дополнительную точку водоразбора — стиральную или посудомоечную машину, умывальник или душевую кабину. В случае коллекторной разводки это куда проблематичнее: выделенную подводку придется скрыто прокладывать от коллекторного шкафа, что подразумевает большой объем пыльных и так называемых мокрых (с применением строительных растворов) работ.

На фото — врезка в открытую тройниковую разводку воды

Минус:

Падение напора на дальних приборах при водоразборе на ближних к вводу водоснабжения точках.

Лучевая

Плюсы:

Лучевая схема труб водоснабжения частного дома полностью исключает падение напора на одном сантехническом приборе при водоразборе на другом. Разумеется, при минимальной вменяемости монтажников — если сечение водопровода на участке до коллектора не занижено относительно подводок;

Лучевая разводка: напор на одном сантехническом приборе не зависит от водоразбора на других

Все приборы могут отключаться из одной точки — коллекторного шкафа;

Отсекающие краны удобно расположены на подводке к смесителю

Минусы:

  • Материалоемкость;
  • Возможность скрытой прокладки подводок от коллектора до приборов только на стадии капитального ремонта. Для сравнения — последовательно разведенные трубы для водоснабжения дома можно смонтировать после окончания чистовой отделки;
  • Неоправданная сложность схемы водоснабжения в целом. Без маркировки кранов в коллекторном шкафу членам вашей семьи будет нелегко разобраться в назначении каждого из них.

Найти нужный кран без подписи на нем — нетривиальная задача

Организация зимнего водоснабжения

Система зимнего водоснабжения по своему составу мало чем отличается от летнего водопровода. В неё также входят следующие элементы: насос, водопроводные трубы, накопительный бак или гидроаккумулятор, сливной клапан.

При этом устройство зимней системы требует соблюдения некоторых правил.

Шаг #1 — утепляем насос для водоснабжения

Насос и питающий его кабель нуждается в утеплении. Для теплоизоляции насосной станции можно использовать готовые теплоизоляционные системы или соорудить кожух самостоятельно, используя минеральную вату, пенопласт или другие утеплители.

Место соединения насоса и водопроводных труб (приямок) также требует утепления. Обычно размеры приямка составляют 0,5 х 0,5 х 1,0 м. Стены приямка облицовываются кирпичом, а пол покрывается слоем щебня или бетонной стяжкой.

Оборудование, входящее в систему зимнего водопровода, не нуждается в утеплении, если расположено в приямке ниже уровня промерзания грунта

Шаг #2 — теплоизолируем гидроаккумулятор

Накопительный бак или гидроаккумулятор также должен быть утеплён. Бак выполняет функцию накопителя, позволяя системе водоснабжения работать бесперебойно.

При отсутствии накопительного бака система будет периодически отключаться, что приведёт к изнашиванию всех её элементов.

Для теплоизоляции гидроаккумулятора можно использовать следующие виды утеплителей:

  • пенопласт или пенополистерол;
  • минеральная и базальтовая вата;
  • пенополиуретан и вспененный полиэтилен;
  • рулонные мелкоячеистые утеплители с фольгированным слоем.

Процесс утепления заключается в устройстве внешней обшивки гидроаккумулятора с последующей отделкой конечным материалом при необходимости.

Если есть возможность, то желательно техническое помещение, в котором располагается гидроаккумулятор, утеплить. Этот шаг станет дополнительной подготовкой к зиме

Шаг #3 — заботимся о водопроводных трубах

Для утеплённого зимнего водопровода при глубине его укладки 40-60 см наилучшим вариантом будет выбор полиэтиленовых труб низкого давления.

В сравнении с металлическими они имеют следующие преимущества:

  • не подвержены коррозии;
  • низкий удельный вес;
  • просты в монтаже;
  • значительно дешевле по стоимости.

Диаметр труб рассчитывается исходя от планируемого водопотребления ещё на стадии проектировании системы водоснабжения.

Водопотребление зависит от количества проживающих в доме человек, наличия приборов-водопотребителей, объёма воды, используемой для полива и ухода за животными и других факторов.

Например, труба диаметром 25 мм имеет пропускную способность – 30л/мин, 32 мм – 50 мл/мин, 38 мм – 75 л/мин. Наиболее часто для дачных и загородных домов площадью до 200 м² используют трубы ПНД диаметром 32 мм.

А подробнее о том, как выбрать утеплитель для водопроводных труб читайте далее.

Шаг #4 — ставим сливной клапан и реле давления

Сливной клапан необходим для консервации системы, благодаря нему вода может сливаться в колодец. При небольшой длине водопровода, сливной клапан можно заменить обходной сливной трубой.

Реле выполняет функцию поддержания давления в водопроводе, обеспечивая его бесперебойную работу и не допуская разрывов и застоя воды. При достижении максимального показателя наполненности труб реле давления отключит насос.

Монтаж реле давления и сливного клапана не сложный, главное – это придерживаться схемы, рекомендованной производителем оборудования

Подключение к централизованным сетям

Централизованные сети имеют ряд преимуществ. Не нужно заботиться о насосах и устраивать насосную станцию, не требуется устраивать громоздкий накопительный бак, о чистоте и напоре подаваемой воды должна заботиться организация, предоставляющая услуги подключения водопровода для к частным домам и объектам.

Но это в идеальном варианте. Часто бывает, что напор воды недостаточен, вода загрязнена ржавчиной, требуются деньги на ремонт водопровода и приходят дополнительные счета. Кроме того, за воду, предоставляемую централизованно, обязательно придется платить по счетчику.

Зато не нужно копать колодец, траншеи и прочее. Отправляется заявка, получается разрешение на подключение и в течение нескольких дней спецтехникой прокапывается траншея для трубы водоснабжения, прокладывается труба, ставятся счетчики.

Выбор типа подключения определяется индивидуально. Если в вашей водонапорной сети вода поступает без перебоев, перепадов давления, загрязнений, то проще подключиться к централизованной сети.

Но при слабом давлении, гидравлических ударах и загрязнениях, вам придется устанавливать оборудование по регулировке напора воды, накопительные баки, мощные системы очистки. В этом случае логичнее замкнуть собственную систему на собственный источник водоснабжения.

Установка узлов системы водоснабжения

Типичная схема разводки водопроводной системы со скважиной или колодцем может применяться для последовательной проводки трубопровода.

Она состоит из таких узлов:

  • Насосное оборудование. Для глубокого колодца более 8-ми метров или скважины подойдет только погружной насос. Для неглубоких источников можно использовать насосные станции в сборке или поверхностные насосы.
  • Переходной ниппель. Нужен для соединения со следующими элементами системы, которые в большинстве случаев имеют отличный от выхода из насоса диаметр.
  • Обратный клапан. Предотвращает вытекание воды из системы в момент простаивания насоса, падения напора воды.
  • Труба. Применяются трубы из полипропилена, стали, металлопластика или других материалов. Выбор зависит от разводки (наружной или внутренней, скрытой или открытой), цены самого материала, простоты монтажа. Трубопровод, подводящий воду в дом, снабжается теплоизоляционным слоем.
  • Водоразборная арматура. Используется для соединения труб, перекрытия подачи воды, монтажа трубопровода под углом и т. д. К ней можно отнести: фитинги, краны, водорозетки, тройники и т. д.
  • Группа фильтров. Предназначена для защиты оборудования от попадания твердых и абразивных частиц, снизит содержание железа в воде и смягчит ее.
  • Бак гидроаккумулятора. Требуется для создания и поддержания стабильного напора воды, предотвращения частого срабатывания насоса.
  • Группа безопасности. Необходима для контроля давления в системе — реле давления, манометр и реле сухого хода. Приборы автоматического регулирования помогают поддерживать стабильный напор в системе и продлевать срок эксплуатации оборудования.

Все элементы системы подключаются в определенной последовательности. Подробнее очередность можно рассмотреть на схеме. Далее установку системы описано на примере коллекторной разводки, как более сложной.

Простая схема системы водоснабжения дает возможность представить, как должна выполняться разводка от источника до крайней точки потребления (+)

Коллекторный узел в частном доме устанавливается в специальных помещениях — бойлерных или котельных — специально отведенных комнатах жилого дома, в подвальных и полуподвальных помещениях.

В этажных домах коллекторы устанавливаются на каждом этаже. В небольших домах систему можно разместить за смывным бачком в туалете или спрятать в специальном шкафу. Чтобы сэкономить водопроводные трубы, коллектор располагают поближе к большему количеству сантехнических приборов, на примерно одинаковом расстоянии от них.

Монтаж коллекторного узла, если следовать по направлению воды, проводят в такой очередности:

  1. На участке соединения коллектора с основной трубой подачи воды устанавливают запорный кран для отключения в случае необходимости всей системы.
  2. Далее монтируют осадочный фильтр, который задерживает крупные механические взвеси, способные привести к поломке оборудования.
  3. Затем проводят установку еще одного фильтра, который будет изымать из воды более мелкие включения (в зависимости от модели — частицы от 10 до 150 микрон).
  4. Следующий в схеме установки — обратный клапан. Он перекрывает обратный ток воды при падении давления.

После установки вышеперечисленного оборудования к трубе подачи воды подключают коллектор с таким количеством выводов, которое соответствует числу точек водопотребления в доме. Если в доме еще не все сантехнические приборы подключены, то на невостребованные выводы коллекторного узла ставятся заглушки.

Монтаж водопроводных веток горячей и холодной водопроводной системы одинаков при центральном водоснабжении. Немного иначе проходит установка в доме: один из отводов холодной воды коллектора подключают к водонагревателю, откуда горячую воду направляют на отдельный коллекторный узел

Выбор фитингов и труб

Полиэтилен пониженного давления — отличный материал, из которого сейчас изготавливают элементы трубопровода для холодной воды. В числе его выраженных преимуществ следует отметить:

  • простоту установки соединительных частей, произведенных из ПНД;
  • удобную форму поставки (в бухтах), что упрощает подбор длины и позволяет избежать большого количества соединений;
  • продолжительный срок службы (порядка 50 лет);
  • невосприимчивость к коррозии;
  • устойчивость к разрывам при замерзании.

Довольно распространены также полипропиленовые изделия. Но чтобы их соединить, необходимо применить специальное оборудование. Металлопластик прост в установке, однако за счет комбинирования фитингов со вставками из металла, разобрать конструкцию сложнее, по сравнению с пластиковой. Элементы из стали восприимчивы к ржавчине, что делает их менее предпочтительными как в отношении обустройства сети водоснабжения, так и при сооружении канализации. Нержавейка или медные трубы — довольно дороги.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
