Как установить экран для ванной: пошаговая инструкция по установке

Облицовка экрана


оклеивается плиткой. в зависимости от размера.

Принцип облицовки криволинейного экрана такой же, как и прямолинейного экрана для ванны, но он имеет свои особенности:

  1. Берётся два металлопрофиля под гипсокартон. На них делаются надрезы одинаковой длины, а затем профили закрепляются под ободок ванной на удалении по толщине гипсокартона + толщине плитки.
  2. Гипсокартон нарезается полосками шириной от надреза к надрезу, и каждая полоса закрепляется по отдельности сверху и снизу в двух точках с помощью саморезов. Гипсокартон можно закрепить и цельным листом, предварительно размочив его в воде до придания эластичности.
  3. затем на гипсокартон укладывается с помощью эластичного клея мозаика или плитка маленького размера. Расстояние между плитками или полотном мозаики регулируется монтажными крестиками.

Осталось сделаеть затирку швов. Всё, экран готов!

Экран с нишей

Очень часто ванна используется не только для приема душа или мытья людей. В ней часто стираются, моются различные вещи, купаются дети. При установке просто экрана возрастает нагрузка на позвоночный отдел. Именно поэтому для удобства над полом делается ниша для ног. Такая ниша может находиться как в определенном месте, так и по всей длине.

Экран под ванную можно сделать с помощью рук профессионалов, а можно и сделать самому. Однако обратиться к помощи профессионалов ведь можно всегда. Так, почему бы не попробовать собрать данную конструкцию самому? Так как же установить ее без посторонней помощи?

После того как конструкция и внешний вид экрана для ванной из плитки выбран, нужно начать собирать каркас с основой, куда потом будет выложена плитка. Обязательно, перед тем как начать делать его, нужно продумать, как выложить плитку, сколько нужно будет плитки и где делать обрезы. Раскладка экрана может отличаться от раскладки пола и стен. Материал, подбираемый для каркаса, должен быть легким, но в то же время и жестким, чтобы стать хорошей основой для плитки. Самым лучшим вариантом для этого будет гипсокартон. С его помощью можно создать и нишу для ног, и ревизии для экрана.

Под каркас подойдут деревянные или металлические бруски, кому как удобнее. Однако в связи с тем, что в ванной постоянно преобладает влажность лучше выбирать металл, так как даже хорошо обработанное дерево от сырости со временем быстро изнашивается. Каркас и стыки проходят обработку гидроизоляционным герметиком. Затем выбирается клей. Выбирая клей необходимо учитывать рекомендации изготовителя кафельной плитки.

Какой бы вид варианта экрана из плитки ни был выбран: глухой ли, с ревизией, с нишей для ног, он будет смотреться оригинально. Можно спроектировать дизайн самому, а можно обратиться за помощью к профессионалам, которые с удовольствием нарисуют вам дизайн проект. А купить материалы и установить можно потом самому. Выбрать плитку в наше время тоже не составит особого труда. Так что дерзайте и вы увидите, что после окончания работы ваша ванная комната будет выглядеть оригинально и неповторимо.

Виды

Экраны классифицируются в зависимости от материала изготовления и конструктивных особенностей.

Материал

Панели для ванной комнаты изготавливают из разных материалов. Популярными считаются изделия из полистирола, ПВХ и пластика. Реже в ванных применяют экраны из стекла и металла.

Пластик

Пластиковые модели считаются наиболее востребованными среди потребителей, что объясняется следующими преимуществами панелей данного типа:

  • низкая цена;
  • простой монтаж и эксплуатация;
  • продолжительный срок службы;
  • влагостойкость;
  • широкое разнообразие расцветок и возможность нанесения рисунков.

Основной недостаток пластиковых моделей заключается в том, что при незначительном приложении силы материал ломается.

Металл

Металлические модели стоят дороже пластиковых. Панели, изготовленные из этого материала, отличаются повышенной стойкостью к механическим повреждениям. Как и в случае с пластиковыми, на металлические экраны наносятся разнообразные рисунки, что позволяет использовать подобные изделия в различных интерьерах. Основной недостаток моделей данного типа заключается в том, что из-за царапин и других дефектов панели покрываются ржавчиной.

МДФ

Модели из МДФ, в основном, устанавливают в ванных комнатах, отделанных в классическом стиле. Экраны этого типа подвержены воздействию влаги. Поэтому для ванной комнаты рекомендуют приобретать панели из МДФ, покрытых защитной пленкой.

Полистирол

Полистирол во многом напоминает пластик. Поэтому экраны из обоих материалов обладают одинаковыми достоинствами и недостатками.

Гипсокартон

Данный материал используется для изготовления основы под укладку керамической плитки. Отдельно гипсокартоновые плиты не применяют для создания экранов под ванну.

Поливинилхлорид

Для панелей из ПВХ свойственны те достоинства, которыми обладают пластиковые изделия. Основное различие между этими экранами — поливинилхлорид лучше переносит механическое воздействие.

Акрил

Данный тип экранов изготавливается из пластика, который затем покрывается акриловым слоем. Такие изделия часто идут в комплекте с ванными, созданными из аналогичного материала. Акриловые модели отличаются теми же свойствами, что и пластиковые, за единственным исключением: на панели этого типа не наносят декоративные рисунки.

Стекло или зеркало

Устанавливать стеклянные или зеркальные модели в ванную комнату не целесообразно. Панели этого типа, даже при незначительных нагрузках, ломаются. Монтаж зеркальных моделей целесообразен в тех случаях, когда возникает необходимость в визуальном увеличении размеров комнаты.

Конструкция

Под ванные устанавливают стационарные экраны либо конструкции с подвижными дверцами (распашными либо раздвижными). Изделия первого типа нередко изготавливают из съемных панелей. Выбор в пользу конкретного типа конструкции зависит от целей установки экрана.

Глухая стационарная

Конструкции данного типа обычно возводятся из прочных материалов типа кирпича или металла. Такие изделия обеспечивают дополнительную опору для ванны и стойко переносят внешнее воздействие, в том числе и влаги. Среди недостатков стационарных конструкций выделяют следующее:

  • увеличивается нагрузка на пол;
  • уменьшается пространство в ванной комнате;
  • демонтаж невозможен без разрушения конструкции.

Стационарные конструкции не устанавливаются под акриловые ванны.

Съемная стационарная

Конструктивно данный вид экранов не отличается от предыдущего. Разница заключается в том, что для изготовления этих изделий, в основном, применяются пластиковые панели, которые можно, при необходимости, снять.

С распашными дверцами

Использование экранов с распашными дверцами оправдано в комнатах большой площади. Такие конструкции обеспечивают удобный доступ до пространства под ванной.

Модель с раздвижными дверцами

Раздвижные панели устанавливаются на направляющих, которые монтируются вдоль ванны и пола. Подобные конструкции применяются в комнатах небольшого размера. Использование раздвижных панелей оправдано также тем, что материал, при необходимости, легко снимается и заменяется на новый. Основной недостаток этих моделей — при надавливании панели сразу смещаются.

Преимущества и недостатки самодельных экранов

Преимущества самодельных экранов для ванн кроются в возможности:

  • создать уникальную и неповторимую деталь интерьера;
  • изготовить конструкцию с формой и наполнением, которые полностью удовлетворят запросы пользователей;
  • использовать материалы, идеально сочетающиеся с остальным интерьером;
  • наделить изделие функционалом, необходимым для конкретной семьи;
  • сэкономить на услугах мастеров.

Помимо очевидных достоинств, у самодельных экранов есть не менее очевидные недостатки:

  • процесс установки «заграждения» весьма трудоемок – будьте готовы к выполнению большого объема работ;
  • помещение во время ремонта нельзя будет использовать по назначению;
  • отсутствие строительных навыков может сказаться на качестве изделия.

Отделка плиткой без подрезки

Даже если вы уже знаете как выбрать плитку и какой вообще должна быть плитка в ванной комнате, всё ещё остаётся приличная вероятность, что качественный результат вы не получите. Происходит это потому, что большинство отделочников почему-то не знают как раскладывать в углах без подрезки.

Когда на стену вмещается не целое количество плиток и мастер(точнее рукожоп в подобных случаях) либо начинает с целой и к углу подрезает как придётся, либо совмещает середину плитки с серединой стены и идёт в 2 стороны, делая опять же 2 подрезки по бокам как на фото.

Правило отделки плиткой углов ванной комнаты для минимизации подрезки:

  1. Считаем сколько целых плиток влазит на стену и отнимает от этого количества единицу.
  2. Если получаем нечетное число, то в центре будет центр целой плитки.
  3. Если четное или 0, то в центре будет шов между двумя плитками.

Это чистая математика. При таком алгоритме, подрезки всегда будут симметричны и по размеру не меньше половины целой.

Переделываем пример выше. На стену влезло бы 3 целых плитки; 3-1=2; 2 — четное. Значит, в центре должен быть шов. Применяем ленивый фотошоп.

При том что правило простое, есть огромное количество людей которые его до сих пор не знают. Как не надо делать.

А вот тут раскладка правильная:

Пол ванной комнаты можно отделывать по такому же правилу. Либо учитывать, какая часть плитки будет на виду, а какая закрыта, например, умывальником. Тогда можно начать с укладки целой в видимой части.

Виды и особенности экранов для ванны

Будущая конструкция может выполнять несколько функций: быть декоративным элементом, служить для хранения вещей или обе одновременно. В зависимости от назначения различают виды:

  1. 1. Стационарный – самое простое и быстрое решение. Недостаток состоит в монолитности конструкции. Для ремонта предусматривают небольшие лючки, что не очень удобно. Угловой экран преимущественно делается в таком исполнении.
  2. 2. Съемный – пространство под ванной не используется, но доступ к коммуникациям имеется. При необходимости обшивка легко демонтируется и вновь устанавливается.
  3. 3. Раздвижной – все трубы скрыты, занимает немного места. Позволяет осуществлять легкий доступ к канализации.
  4. 4. Распашной – имеет дверцы, которые открываются в сторону помещения. Удобен в использовании, но больше подходит для просторных комнат.
  5. 5. Откидной – имеет створки, которые открываются в горизонтальном положении. За ними хранят всякую мелочь, но в небольшом помещении занимает много места.

Современная акриловая ванна приобретается с готовыми экранами из пластика. Они изготовлены точно по размерам, собрать и установить очень просто. Владельцы старых стальных и чугунных вынуждены делать их своими руками или оставлять пространство открытым и лицезреть канализационные трубы. Закрывать место под ванной или нет – дело вкуса хозяев.

Экран из пластиковых панелей с откидными дверцами

Ванная комната с экраном преображается, ей придается эстетика и законченность отделки. Но есть еще одна причина, чтобы заняться изготовлением конструкции: пространство можно эксплуатировать с пользой. Место под ванной идеально подходит для хранения мелочей: открывается дверца, а за ней – полки.

Чтобы самостоятельно сделать экран, понадобится совсем немного недорогих материалов на выбор хозяина:

  • любые кирпичи;
  • влагостойкий гипсокартон;
  • пластиковые панели;
  • МДФ или OSB.

За исключением пластика, все остальное требует последующей отделки. Он немного стоит, практичный, биологически нейтральный, устойчив во влажной среде, легко моется. Несмотря на невысокую прочность, больших проблем этот недостаток не представляет. Если какой-то элемент повреждается, его несложно заменить, не разбирая всей конструкции. Используя популярные МДФ-панели, их обязательно обрабатывают специальными составами, потому что они боятся влаги.

Модель с распашными дверцами

Остаются другие варианты. С дизайном тут легче: допускается отделка на любой вкус, чтобы соответствовать стилю ванной комнаты. Кирпич облицовывают декоративной штукатуркой или керамической плиткой. Гипсокартон и панели (не пластиковые) окрашивают, разрисовывают, оклеивают обоями, кафелем. Возможности для фантазии безграничны, главное – чтобы после декорирования экран не утратил функциональности.

Зачем нужен экран для ванны

Если внешние поверхности чаши не имеют аккуратной отделки, то ширма поможет гармонично вписать предмет сантехники, занимающий много места, в интерьер ванной. Кроме эстетической выгоды, хозяева квартиры часто получают дополнительные преимущества:


Отсек для хозяйственных вещей

  1. Возможность использовать пространство под ванной для хранения мелочей. В маленьком и тесном помещении трудно установить дополнительную тумбу для размещения чистящих средств, хозяйственных принадлежностей и пр. Все это легко оставить под ванной, прикрыв декоративным щитом.
  2. Маскировка коммуникаций. Канализационные трубы, подводка к смесителю имеют неприглядный вид, их всегда хочется спрятать. Изящный экран позволит скрыть непривлекательные детали, сделать ванну частью интерьера санузла.
  3. Защита пластиковых емкостей. Недорогие акриловые, пластиковые модели могут треснуть при случайном ударе, если в помещении санузла играют дети, перемещают какие-то предметы. От механических повреждений стенку чаши предохранит только ширма из прочного материала.
  4. Изоляция пространства под ванной. Просушить и проветрить просвет и пол под сантехническим сооружением достаточно сложно. Чтобы туда не попадала влага, не развивалась плесень, устанавливают непроницаемые экраны. Все коммуникации при этом должны быть надежно герметизированы от протечек.

Виды монтажа и креплений

Для монтажа потребуются инструменты:

Независимо от варианта отделки выполняют каркас из дерева или металлического профиля. На него крепят отделочный материал.

Для выполнения каркаса:

  1. Делают разметку, углы ванной отмечают точками с помощью уровня. После этого их соединяют в единые отрезки.
  2. Проводят линии на расстоянии 25 см от первых двух. Аналогичные точки ставят на полу с помощью отвеса.
  3. От каждого угла чертят прямые линии, которые соединяют в геометрическую фигуру.
  4. По полученным отрезкам собирают конструкцию из профиля или бруса. Линии соединяют с помощью уголков.
  5. Конструкцию выравнивают и фиксируют к полу и стенам, бортику ванны.
  6. Промежутки заполняют пеной.
  7. Гипсокартон крепят саморезами с шагом в 10–15 см.
  8. Оставляют техническое отверстие, в него вставляют дверцы или делают окошко.
  9. Стыки по всему периметру промазывают герметиком.
  10. Поверхность листов покрывают грунтовочным составом.

Нельзя перетягивать соединения, крепежи выбирают короткие, чтобы не повредить бока чаши.

Гипсокартон используют только влагостойкий, с поверхностью зеленого цвета. Он не гниет, на нем не образуется плесень.

Облицовка плиткой

После сборки каркаса из гипсокартона выполняют укладку плитки. Кафель крепят на поверхность с помощью плиточного клея или жидких гвоздей.

  1. Первую плитку крепят в верхнем левом углу, ее ровняют по уровню.
  2. Промежуток между плитками регулируют с помощью пластиковых крестиков.
  3. После укладки затирают швы.

Предусмотренную дверцу также декорируют плиткой. Готовую конструкцию проверяют на прочность.

Пошаговая инструкция изготовления стационарного блочного экрана

Для начала нужно продумать места расположения технических отверстий, подготовить инструменты и материалы. Количество материалов подсчитать нет проблем. А из инструментов понадобиться элементарный набор каменщика, рулетка, угольник, уровень и клей или цементно-песчаная смесь.

Основные инструменты каменщика для кладки

Клей для пеноблоков СТ 21

Стандартная высота ванны 56 см, покупайте пеноблоки размером 30×60 см толщиной 10 см. Такие кладочные материалы можно класть на ребро, что значительно повышает устойчивость конструкции и облегчает работу.

Пеноблоки

Пенобетонные блоки: размеры

Если блоки немного выше требуемого размера – не проблема, они отлично режутся ножовкой. Если намного ниже, то придется их класть на ребро в два ряда по высоте. Это сложнее, особенно тяжело будет работать с последним рядом.

Точный распил пеноблоков с помощью сабельной пилы

Для этого можно использовать кирпичи или те же пеноблоки. Упор не помешает и для дешевой ванны из металла. Некоторые производители так научились экономить, что изготавливают ванны из листовой стали толщиной в несколько десятых миллиметра. Ни о какой прочности в этих случаях говорить не приходится.

Усиление дна кирпичами

Шаг 1. Проверьте положение ванны. Бывают случаи, когда сантехники ошиблись во время ее монтажа, проблемы следует исправлять до начала отделки. По очереди уровнем проверьте положение всех бортиков, при необходимости выровняйте положение.

Проверка уровня установленной ванны

Шаг 2. Сделайте разметку места расположения экрана с таким расчетом, чтобы облицовочная плитка была впритык с бортиком ванны. Для этого возьмите уровень, приставьте его к бортику ванны в строго вертикальном положении, сделайте отметку на полу. Такие замеры сделайте минимум в трех точках по длине. Соедините их тонкой линией, она будет указывать на положение облицовочной плитки. Далее следует наметить линии расположения блоков. Суммируйте их толщину с толщиной клея (не более 0,5 см) и толщиной керамической плитки. Проведите фломастером на полу на этом расстоянии от первой еще одну хорошо заметную линию. На вертикальных стенах при помощи уровня нарисуйте такие же линии.

Шаг 3. Подготовьте раствор и пеноблоки. Лучше купить сухую смесь, по своим характеристикам она намного превосходит самостоятельно приготовленные цементно-песчаные. Такие клеи стоят недорого и позволяют делать кладку прямо на существующую керамическую плитку. Ее не надо предварительно отрывать, делать насечки болгаркой и т. д.

Приготовление клея

Шаг 4. Примерьте пеноблок. В верхней части ванны его придется отпилить под углом. Делайте эту операцию в несколько этапов, каждый раз повторяя примерку. Таким образом вам удастся точно подогнать размеры блока, что положительно скажется на прочности кладки.

Начало кладки, нанесение клея

Шаг 5. Нанесите клей по периметру пеноблока толщиной примерно 2 см, установите его на место, уровнем проверьте вертикальность. Линейность контролируется нарисованной на полу линией. Таким же образом продолжайте обкладывать ванную.

Процесс кладки первого ряда. Работа ведется по уровню

Пропиливание паза

Второй ряд ступенью нависает над первым

Установка блоков вертикально. На торцах пропиливается фаска

Нанесение клея на пеноблок

Кладка должна быть вертикальной

Установка в щель небольшого отрезка пеноблока

Шаг 6. Уберите строительный мусор, очистите влажной тряпкой близлежащие керамические плитки от клея. Оставьте конструкцию на один-два дня для застывания массы. Далее можно приступать к укладке облицовочной плитки.

Виды каркасов для экранов

Для каркаса, на котором будет закреплено полотно ограждения, используют разные материалы. Самые простые в обработке — деревянный брусок и металлопрофиль для ГКЛ. Их используют чаще всего, но есть и другие варианты постановки основы для экрана.

Деревянная обрешетка под ванну

При использовании брусков или досок в качестве каркасных элементов необходимо пропитать их антисептическим составом. Это поможет снизить риск появления плесени во влажной среде и при недостаточном проветривании пространства под ванной. Оптимальное сечение бруса, применяемого для монтажа обрешетки — 4х4 см.

Несложный вариант каркаса экрана (без выноса верхней части) пошагово собирают так:

  1. Размечают проекцию бортов ванны на пол, чтобы получить контур, где будет установлен брус. Для этого от углов чаши у стены опускают отвес до пола и по нити чертят на стене прямые линии. От них нужно отступить 2,5 см в глубину под ванную (толщина борта) и вычертить параллельные линии. Точки соединения их с полом — метки, между которыми ляжет нижний брусок.
  2. Если у ванны есть свободный угол, не примыкающий к стене, от него также опускают отвес и отмечают точку на полу. От нее вглубь строят квадрат со сторонами 2,5 см. Дальний угол фигуры (по диагонали от первой отмеченной точки)- это метка, в которой должны соприкасаться бруски смежных сторон.
  3. По разметке кладут брусок на пол и прикрепляют его саморезами с дюбелями.
  4. По линиям на стене устанавливают вертикальные опоры и фиксируют такими же шурупами. Для свободного угла вертикальную стойку ставят на стык брусков на полу, крепят к ним металлическими уголками и саморезами по дереву. Высота стоек должна позволить установить на них верхний брус так, чтобы он был скрыт загнутым краем борта ванны.
  5. Верхний брусок крепят к основным опорам при помощи уголков и шурупов. Если планируется раздвижной тип, то дополнительную стойку ставят так, чтобы она не мешала ходу панелей (можно обойтись и без нее, если пространство планируется открывать на всю ширину). Для неподвижной панели желательно поставить несколько дополнительных вертикалей на длинной стороне. Шаг деталей — 50-60 см.

Разметка для экрана с выносом, со ступенями и другими деталями производится по такому же принципу. Все части, которые будут выступать за пределы контура бортов, размечают, отступая от первой метки на стене на нужное расстояние и опуская отвес на пол.

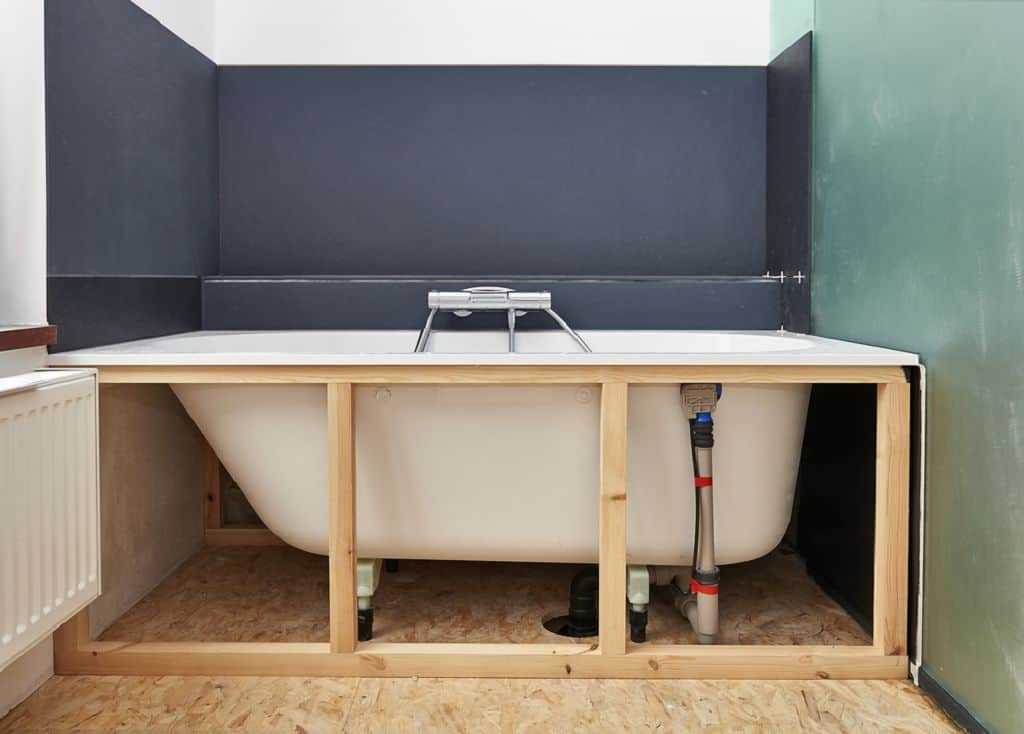

Деревянная обрешетка.

Каркас из металлических профилей

Каркас для легких экранов из листового материала удобно сделать из профиля ПН 27х28 (для ГКЛ). Планируя облицовку плиткой, предпочтение стоит отдать более прочным профтрубам сечением 2-3 см.

Разметку проводят так же, как для деревянного каркаса. Нижнюю обвязку кладут на пол и крепят к нему дюбелями. Боковые вертикали крепят к стенам, затем кладут верхнюю обвязку. В заключение ставят дополнительные вертикальные стойки.

При использовании профиля для ГКЛ соединение деталей между собой производят стандартными короткими саморезами. Если обрешетка выполняется из профтрубы, то для соединения деталей придется использовать сварочный аппарат.

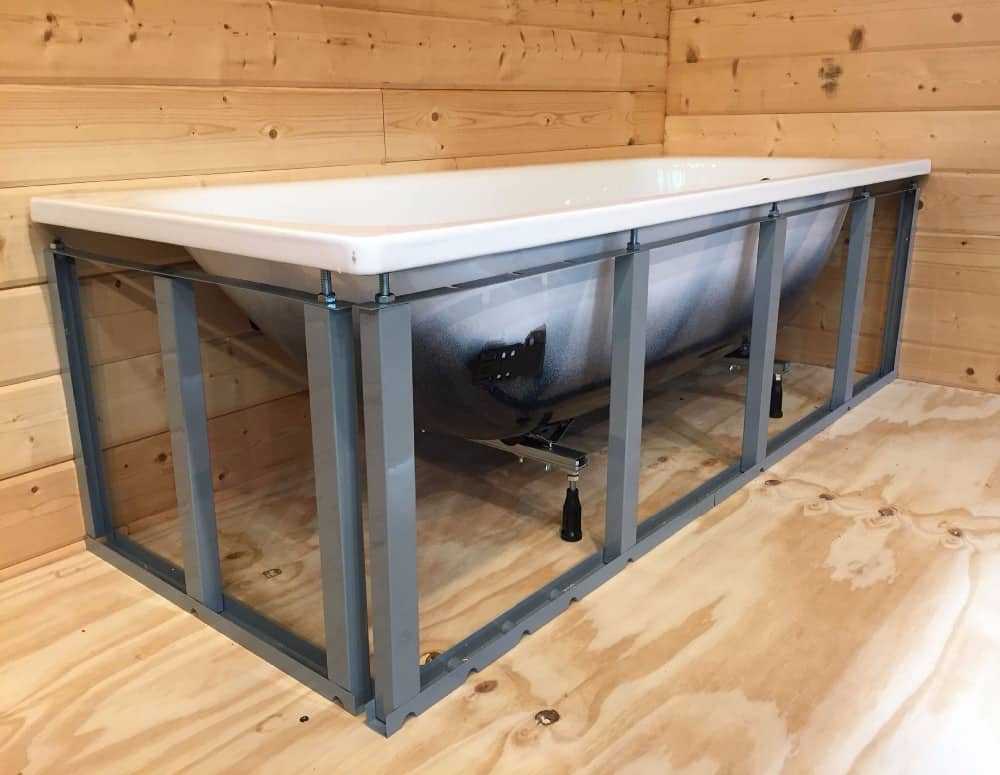

Металлическая обрешетка.

Основа для экрана из кирпича

Кирпичная кладка подойдет в качестве основы под плитку или камень. Этот экран — стационарный, при его возведении нужно оставить окно для обслуживания коммуникаций, навешивая дверки или устанавливая люк.

При укладке верхнего ряда под бортом чаши остается пространство. Для изоляции от воды и загрязнений его заполняют монтажной пеной или цементно-песчаным раствором.


Обрешетка из кирпича.

Экран под ванну сложной формы

Основная сложность — правильно сделать проекцию контура бортов на пол. Эту процедуру выполняют так же, как для прямой ванны, но отвес опускают не только в местах примыкания к стенам. Оптимальный вариант — ставить точки на полу через каждые 20-30 см. На округлых участках контура метки могут быть чаще.

От начальной линии меток делают отступ внутрь на 2,5 см (если экран без выноса) или наружу (для образования полки вокруг ванны). Новая линия должна как можно точнее повторить контур, полученный с помощью отвеса.

Если облицовка будет выполнена из плитки, лучше всего сделать основу из кирпича: ее можно выровнять цементным раствором. Для легких экранов выбор каркасных материалов стоит остановить на металлопрофиле для ГКЛ:

  • измерить длину контура, используя шнур или рулетку;
  • отрезать нужный кусок профиля;
  • ножницами по металлу надрезать его боковые стороны через 3-5 см;
  • прикрепить по контуру, изгибая направляющую.

Остальные этапы сборки проводят, как на прямолинейных ваннах. Верхний профиль можно изогнуть по линии контуров бортов.

Какие бывают?

Современные производители предлагают широкий ассортимент продукции на любой вкус.

По разновидностям защитные панели бывают:

  • глухими;
  • с раздвижными дверями;
  • с дверями – гармошкой;
  • с распашными дверцами;
  • с полочками.
  • с тканевой шторкой.

На каком варианте остановить выбор, каждый человек решает сам. Если вы хотите сэкономить свободное пространство, стоит выбирать вариант с дверьми – гармошками, которые лучше всего впишутся в небольшие пространства. Для комфортного расположения бытовой химии под ванной лучше выбрать изделие с полочками. А вот глухие панели отличаются эстетичностью. Они очень просто крепятся к каркасу, но с их установкой ограничивается доступ к сантехнической подводке, так как не все модели можно просто и быстро снять.

Полный обзор всех экранов ищите в нашей специальной статье.

Самыми популярными вариантами среди пользователей акриловых ванн являются:

  1. фронтальная панель.
  2. сплошной экран из керамической плитки;
  3. раздвижной.

В нашей статье мы подробнее остановимся на установке акриловой панели, ведь потребители чаще всего отдают предпочтение такому способу декорирования пространства под ванной.

Подробную информацию про монтаж экрана из плитки и раздвижных панелей смотрите в соответствующих статьях
