Восстановление подземных коммуникаций часто сопряжено с необходимостью демонтажа дорожного покрытия или уничтожения ландшафтного дизайна. Применение бестраншейных технологий позволяет сократить время проведения работ в 3–5 раз по сравнению с классическим методом. Стоимость таких мероприятий может быть ниже за счет отсутствия затрат на восстановление грунта и асфальта. Эффективный ремонт труб водоснабжения без раскопки грунта обеспечивает герметичность системы без масштабного вмешательства в окружающую среду. Данный подход оптимален для городских условий и частных территорий с дорогостоящим благоустройством.
Особенности предварительного анализа повреждений
Перед началом работ проводится оценка сложности повреждения, которая определяет выбор конкретного метода. Специалист анализирует степень износа стенок, наличие сквозных трещин или смещения стыков. Для реализации бестраншейного подхода требуются специфические навыки работы с полимерами и диагностическим оборудованием. Сроки выполнения зависят от протяженности участка и выбранной технологии, обычно они составляют от одного до трех дней. Метод признается целесообразным, когда стоимость раскопок и последующего восстановления поверхности превышает затраты на высокотехнологичный ремонт.

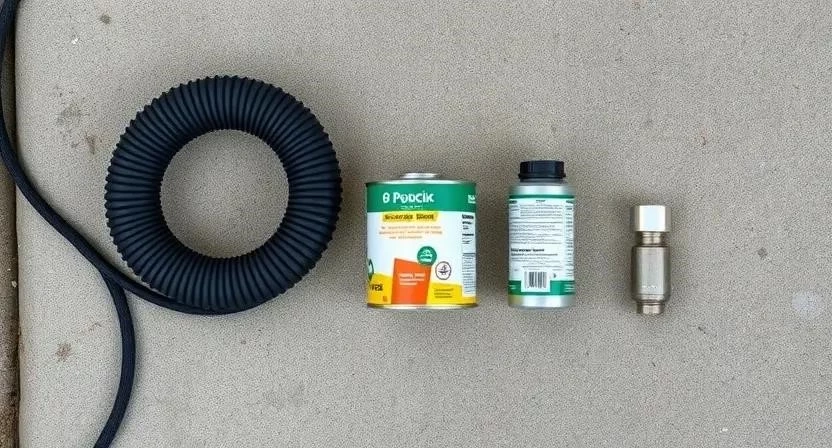

Перечень используемых материалов
Для обеспечения долговечности трубопровода применяются специализированные составы и элементы, обладающие высокой адгезией и прочностью. Основной упор делается на полимерные материалы, способные выдерживать давление воды и воздействие агрессивной среды почвы.
- Полимерные рукава (лайнеры) для санации.
- Эпоксидные смолы для армирования.
- Полиэфирные смолы для быстрого застывания.
- Специализированные затирки для герметизации стыков.
- Уплотнительные муфты различного диаметра.
- Гидроизоляционные составы для внешней защиты.
- Катализаторы для ускорения полимеризации.
- Адгезивы для скрепления новой вставки со старой трубой.
Расход материалов рассчитывается исходя из внутреннего диаметра и длины поврежденного участка. В среднем на один погонный метр расходуется от 1,5 до 3 кг смолы в зависимости от толщины слоя.
| Тип материала | Расход на 1 м.п. | Примерная цена за ед. | Назначение |
|---|---|---|---|
| Полимерный лайнер | 1 шт. | 1200–2500 руб. | Создание новой внутренней стенки |
| Эпоксидная смола | 2–3 кг | 800–1500 руб./кг | Связующий и армирующий слой |
| Герметизирующая муфта | 1 шт. (на стык) | 1500–4000 руб. | Устранение локальной протечки |
| Катализатор | 0,1–0,2 кг | 500–900 руб./кг | Ускорение застывания смолы |
| Затирочный состав | 0,5 кг | 300–600 руб./кг | Заполнение мелких пустот |

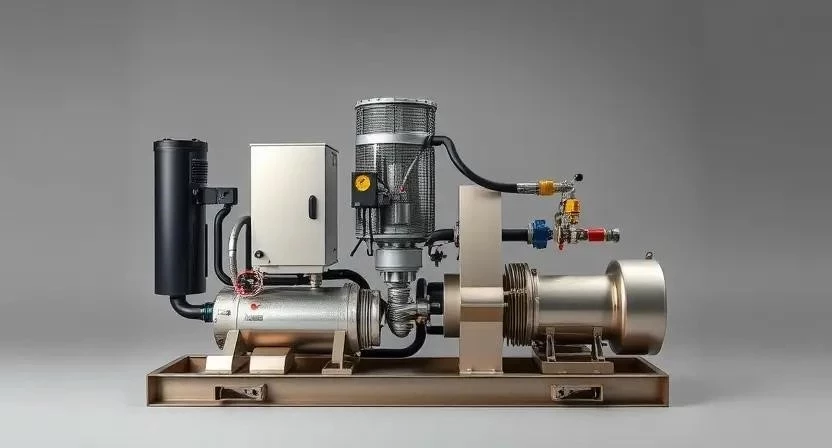

Техническое оснащение для работ
Комплекс оборудования позволяет проводить работы без вскрытия почвы, обеспечивая точное позиционирование ремонтного элемента. Большинство позиций из списка доступны в аренду, что снижает итоговую стоимость для частного заказчика.
- Видеоинспекторы с камерой высокого разрешения — для поиска утечек.
- Компрессоры высокого давления — для подачи воздуха и материалов.
- Насосные станции — для промывки и откачки воды.
- Прокольное оборудование — для прокладки новых участков.
- Пневматические очистители — для удаления отложений.
- Манометры — для проверки герметичности системы.
- Оборудование для термической полимеризации — для отверждения смол.
| Инструмент | Назначение | Статус | Примерная цена аренды/сут |
|---|---|---|---|
| Видеодиагностическая система | Поиск места протечки, анализ износа | Обязательно | 3000–7000 руб. |
| Промышленный компрессор | Подача лайнера, продувка системы | Обязательно | 2000–5000 руб. |
| Насос для промывки | Очистка внутренней поверхности трубы | Обязательно | 1000–3000 руб. |
| Прокольный комплекс | Установка новых труб без траншей | Желательно | 8000–15000 руб. |
| Манометрическая станция | Испытание системы давлением | Обязательно | 500–1500 руб. |
Организация рабочей зоны
Первым этапом становится обеспечение беспрепятственного доступа к колодцам или точкам ввода трубопровода. Площадка вокруг точек доступа очищается от мусора, чтобы избежать попадания посторонних предметов в систему. Территория вокруг зоны работ защищается временным покрытием или пленкой для предотвращения загрязнения почвы химическими составами. Организуется зона подачи материалов, где размещаются компрессор, емкости со смолами и оборудование для подготовки лайнеров.
Очистка и диагностика трубопровода
Внутренняя поверхность трубы должна быть полностью очищена от известковых отложений, ржавчины и грязи. Промывка осуществляется струей воды под высоким давлением, что позволяет восстановить исходный диаметр прохода. После очистки проводится проверка герметичности и детальная диагностика дефектов с помощью видеокамеры. Специалист фиксирует точные координаты каждой трещины или свища.
Из личного опыта: при обследовании старого чугунного водопровода видеоинспекция выявила проникновение корней дерева внутрь трубы через микротрещину. Без этого этапа установка лайнера была бы невозможна, так как корни создали бы препятствие для его продвижения.
Технологический процесс восстановления
Последовательность действий строго регламентирована для обеспечения максимальной надежности соединения. Каждый этап требует контроля давления и температуры.
- Видеодиагностика и поиск утечки (2–4 часа) — определение точного места повреждения.
- Подбор метода ремонта (1–2 часа) — выбор между лайнингом, проколом или инъектированием.
- Подготовка оборудования (2–3 часа) — настройка компрессоров и смешивание смол.
- Очистка полости трубы (4–8 часов) — удаление всех внутренних загрязнений.
- Ввод ремонтного элемента или подача состава (3–6 часов) — установка лайнера или закачка смолы.
- Фиксация и полимеризация (12–24 часа) — ожидание полного застывания полимера.
- Проверка давления (2–3 часа) — испытание системы на герметичность.
- Финальная диагностика (2–4 часа) — повторный осмотр камеры для контроля качества.
- Завершение работ и запуск системы (1–2 часа) — подача воды в трубопровод.
Из личного опыта: при установке полимерного рукава в трубе с резким поворотом возникла сложность с его продвижением. Проблема была решена использованием специального направляющего кабеля с усиленным наконечником, что позволило центрировать лайнер.
Технические особенности и условия
Температура грунта оказывает прямое влияние на скорость полимеризации смол. При низких температурах процесс застывания замедляется, что требует использования специальных катализаторов или внешнего подогрева. Влажность почвы может влиять на адгезию в местах локальных проколов, поэтому важно использовать влагостойкие составы. Время застывания полимеров варьируется от нескольких часов до суток в зависимости от состава. Совместимость новой вставки со старой трубой проверяется по коэффициенту расширения материалов, чтобы избежать деформаций при перепадах температуры воды.
Типичные промахи при монтаже
Ошибки при бестраншейном ремонте часто приводят к повторным протечкам или сужению пропускной способности трубы. Основные причины неудач связаны с нарушением технологии подготовки.
- Неправильный подбор диаметра лайнера, что приводит к образованию пустот между стенками.
- Нарушение режима полимеризации из-за игнорирования температурного режима.
- Игнорирование этапа предварительной диагностики, что скрывает дополнительные дефекты.
- Использование некачественных или просроченных смол с низкой адгезией.
- Недостаточная очистка поверхности, из-за чего полимер не прилегает плотно к трубе.
Из личного опыта: в одном из проектов была использована дешевая смола, которая не застыла полностью из-за высокой влажности грунта. В итоге пришлось проводить повторную санацию участка, что увеличило стоимость работ в два раза.
Финансовые расчеты и смета
Стоимость бестраншейного метода складывается из затрат на материалы, аренду специализированного оборудования и оплату работы бригады. Основная экономия достигается за счет отсутствия необходимости в земляных работах и последующем восстановлении дорожного полотна или газона.
| Статья расходов | Бестраншейный метод (руб.) | Традиционный раскоп (руб.) | Экономия/Разница |
|---|---|---|---|
| Материалы | 15 000 – 30 000 | 5 000 – 10 000 | Дороже материалы |
| Работа специалистов | 20 000 – 40 000 | 15 000 – 25 000 | Сложнее работа |
| Аренда техники | 10 000 – 20 000 | 15 000 – 30 000 | Дешевле техника |
| Восстановление грунта/асфальта | 0 | 20 000 – 60 000 | Полная экономия |
| 45 000 – 90 000 | 55 000 – 125 000 | от 10 000 до 35 000 руб. |
| Этап работ | Время выполнения | Особенности |
|---|---|---|
| Диагностика | 4-6 часов | Использование видеокамеры |
| Подготовка и очистка | 8-12 часов | Гидродинамическая промывка |
| Монтаж лайнера/смолы | 6-10 часов | Контроль давления подачи |
| Полимеризация | 12-24 часа | Соблюдение температурного режима |
| Приемка и запуск | 4-6 часов | Опрессовка системы |
Эксплуатация после ремонта
После завершения работ обновленный трубопровод требует соблюдения правил эксплуатации. Рекомендуется контролировать давление в системе в течение первого месяца, чтобы исключить возникновение гидроударов. Срок службы отремонтированного участка при использовании качественных полимеров составляет от 30 до 50 лет. Важно избегать подачи в систему химически агрессивных веществ, которые могут вступить в реакцию с полимерным слоем.
Сравнение способов восстановления
Выбор метода зависит от типа повреждения и бюджета. Метод прокола идеален для полной замены старой трубы на новую без раскопок. Санация (лайнинг) лучше всего подходит для восстановления целостности при общем износе стенок. Классическая замена применяется только в случаях полного разрушения трубопровода, когда бестраншейные методы бессильны.
Ответы на популярные вопросы
Насколько надежен бестраншейный метод?
Метод обладает высокой надежностью, так как полимерный лайнер создает внутри старой трубы новую, герметичную трубу с высокой прочностью.
Каков срок службы такого ремонта?
В среднем отремонтированный участок служит 30–50 лет при соблюдении условий эксплуатации.
Можно ли выполнить такие работы своими руками?
Нет, из-за необходимости использования дорогостоящего оборудования (видеоинспекторы, компрессоры) и специфики работы с полимерами требуются профессионалы.
Какие трубы подходят для санации?
Подходят стальные, чугунные, бетонные и некоторые виды пластиковых труб, сохранивших общую форму.
Сколько времени занимает весь процесс?
От одного до трех суток, включая время застывания материалов.
Влияет ли ремонт на пропускную способность?
За счет гладкости полимера внутреннее сопротивление снижается, что часто даже улучшает пропускную способность, несмотря на небольшое уменьшение диаметра.
Что делать, если труба сильно смещена?
В таких случаях метод санации может не подойти, и потребуется метод прокола для прокладки новой линии.
