Скважина игла

Скважина из Эфиопии – начинаем строительство

Колодец-игла – это буровая колонна, которую заглубляют в грунт по технологии ударного бурения без применения обсадной трубы. Подобная методика в профессиональном бурении практически никогда не используется. А вот для создания дачной точки водозабора своими руками она подходит идеально.

Суть работ при этом заключается в следующем. Вам нужно пробить землю с помощью труб сечением порядка 1–1,5 дюймов на глубину расположения слоя воды. Чтобы добиться этого, следует присоединить тонкий наконечник к торцу трубного изделия. Именно за счет такого простого приспособления и создается колодец-игла.

Тонкий наконечник, присоединенный к трубе

Для обустройства абиссинской скважины вам понадобится набор разных труб (необязательно приобретать новые изделия, вполне подойдут и уже использованные ранее), агрегат для сварки, кувалда, садовый бур, нержавеющая галунная сетка, проволока сечением примерно 0,25 мм, молоток, хомуты, дрель, болгарка, насос, функционирующий по принципу создания вакуума, специальные муфты.

Своими руками колодец делаете по приведенному далее алгоритму. Сначала берете обычный садовый бур и при помощи полудюймовых труб длиной 1–2 м наращиваете его. Объясним, что подразумевается под этой операцией. Вам необходимо при помощи болтов и муфт, изготовленных из труб сечением 3/4 дюйма, создать специальную конструкцию. А затем присоединить ее к буру.

Сооружение из труб должно получиться максимально герметичным. Если не соблюдать этой рекомендации, конструкция не сможет выполнить своей задачи. Требуемой герметичности мест соединения труб добиваются их уплотнением при помощи краски (масляной), силиконовых составов, сантехнического льна.

На конец самодельной конструкции устанавливаете специальный фильтр в виде иглы. Он делает добываемую воду чистой, предохраняет скважину от заиливания и помогает буру пробивать грунт. Фильтр желательно делать из отрезков труб, которые применялись для создания конструкции. Тогда между ее элементами не возникнет реакции электрохимической коррозии.

В следующем разделе мы подробно рассказываем о том, как сделать фильтр для абиссинской скважины. Внимательно изучите его.

Что учесть перед принятием решения?

Обустройство абиссинского колодца возможно далеко не на любой территории.

Потенциальные препятствия

Ограничения касаются типа грунта, глубины водоносного горизонта в конкретной местности, качества и количества воды.

  1. Почва участка — первый возможный камень преткновения. Сделать абиссинскую скважину не составит труда, если грунт песчаный — легкий и податливый. Совсем иначе выглядит работа с глинистой тяжелой почвой, она уже потребует значительных усилий. Самый худший вариант — каменистый участок, изобилующий крупными валунами. В этом случае, чтобы сберечь нервные клетки, от этой идеи лучше сразу отказаться.
  2. Первый водоносный слой — еще одно потенциальное препятствие. Глубина залегания данного пласта не должна быть больше 8 м. В противном случае поднять воду будет очень трудно, потребуется мощный насос, а ручному устройству эта операция будет не по силам. Поэтому сначала хозяину участка лучше поинтересоваться у соседей, какая глубина горизонта в этой местности. Либо проверить самому — с помощью веревки с грузом и чужого колодца.
  3. Соответствие воды санитарным нормам. Перед планированием сооружения «абиссинца» нужно убедиться в качестве воды. Первый водоносный горизонт — самый уязвимый слой. Испортить его могут небрежно сооруженные выгребные ямы по соседству, близлежащие заводы, фабрики, нитраты и пестициды, которыми щедро посыпают поля. Поэтому образец, взятый из соседских колодцев поздней весной, лучше отнести на бактериологический и химический анализ в СЭС.
  4. Дебит скважины. Это максимальный объем воды, получаемый из скважины за час. Данный показатель зависит только от насыщенности водоносного слоя. Возможный объем — 0,5-4 м3 в час, однако конкретные цифры можно узнать в одном случае — если у соседей уже сооружена подобная абиссинская конструкция.

Если все проверки дали положительный результат, то можно считать, что никаких серьезных «противопоказаний» для установки абиссинской иглы не существует.

Гидрогеологическая «самодеятельность»

В некоторых случаях трудности возникают с определением того, насколько водный горизонт близок к поверхности. Чтобы понять, подходит ли участок для абиссинского колодца, достаточно самостоятельно провести небольшие гидрогеологические работы — внимательно исследовать местность.

Территория подойдет для «эфиопского» сооружения, если:

  • она располагается в низине;
  • на ней поселились влаголюбивые растения с глубокими корнями (например, крапива, лопух, мать-и-мачеха, тростник, хмель);
  • не более чем в 500 м обнаружены источники питьевой воды — бочаги, ключи либо ключевые пруды, родники.

Плюсы и минусы абиссинской скважины

Начиная обустройство скважины-иглы, важно учитывать все ее плюсы и минусы

Преимущества скважины

К положительным свойствам колодцев относят:

  1. Простоту организации своими руками.
  2. Универсальность и практичность.
  3. Небольшие габариты.
  4. Простоту ремонта и планового обслуживания.
  5. Мобильность.

Для организации гидротехнического сооружения потребуется не больше 1 дня. Подготовка оборудования и процесс бурения не требуют сторонней помощи. При этом, если во время забивки вы столкнулись с булыжником или другой твердой породой, можно быстро демонтировать устройство и переместить его на более благоприятный участок.

Недостатки скважины

Ключевыми недостатками оборудования являются:

  1. Невысокий дебит в сравнении с традиционной скважиной.
  2. Потеря производительности в засушливую пору года.
  3. Вероятность столкновения с препятствиями.

Если нужно подключить к водоснабжению дом, в котором живет большая семья, вариант колодца-иглы не подходит. Однако такая скважина станет хорошей вспомогательной системой, поставляющей достаточное количество жидкости для технических нужд.

Обслуживание абиссинской скважины

Абиссинская скважина прослужит дольше, если использовать ее регулярно. При этом линза вокруг фильтра сохраняет свои размеры, вода в ней остается чистой, а дебит скважины не изменяется. Если вы планируете использовать абиссинскую скважину сезонно, необходимо ее законсервировать: слить воду из подающей трубы, чтобы она не промерзла, насос накрыть непромокаемым материалом, чтобы защитить его от снега и талых вод. Весной, перед началом сезона, необходимо прокачать скважину, как перед первым запуском в эксплуатацию.

Использование абиссинской скважины

Видео – Абиссинская скважина своими руками

Абиссинская скважина не требует оформления паспорта, при этом она может обеспечить вашу семью чистой водой питьевого качества. При регулярном использовании и обслуживании скважины, проблема водоснабжения дома будет решена на несколько десятилетий вперед.                                                                                                                                                «Как утеплить скважину на зиму своими руками, вы можете прочитать в наше статье».

Забор воды из различных водоносных слоев

Источники загрязнения грунтовых вод

Установка для очистки артезианской воды с высоким содержанием железа и солей

Устройство абиссинской скважины

Насос для абиссинской скважины

Подключение насосной станции к абиссинской скважине

Ручной насос для абиссинского колодца

Комплект труб

Фильтр для абиссинской скважины из проволоки

Фильтр на трубе

Приваренный наконечник

Муфты для соединения труб

Забивной наконечник

Бабка

Чертежи приспособлений для забивания абиссинской скважины

Забивание абиссинской скважины бабкой с подбабком

Ручной насос

Кессон для скважины

Бурение верхних слоев грунта садовым буром

Фиксация трубы в вертикальном положении

Твердосплавный наконечник

Бабка для забивания трубы

Накручивание муфты

Проверка наличия воды

Прокачка скважины

Чистая вода из абиссинской скважины

Отмостка с дренажным отверстием

Схема подключения насосной станции и ручного насоса

Схема подключения насосной станции

Котлован для установки кессона

Заливка дна бетоном

Крышка и люк

Установка насосного оборудования в кессон

Обратная засыпка и бетонирование

Устройство абиссинского колодца и ударный метод бурения

Использование абиссинской скважины

Ошибки лозоходца

Народный способ поиска воды на участке

Присутствие различных растений в зависимости от уровня залегающих вод. Стояк канализации читайте у нас на сайте.

Конструктивные особенности

За 150 лет своего существования абиссинская буровая установка практически не изменилась. Были периоды, когда о ней вообще забывали, несмотря на выдающиеся эксплуатационные характеристики. В первую очередь выделяют простоту конструкции и высокую скорость обустройства скважины. Классические трубные и шахтные колодцы в этом отношении заметно отстают.

Схема абиссинки включает в себя два основных узла:

  1. Буровой снаряд. Он состоит из пробивающего землю наконечника и ствола, который наращивается по мере заглубления. Внутри колонны имеется канал для подачи воды на поверхность земли. Она состоит из набора труб, а не цельного стержня.
  2. Копер. Комплексный элемент, включающий металлический треножник и тяжелую болванку (она выполняет функцию ударника). Треножник в верхней точке оснащен парой блоков, через которые протянуты веревки, на них висит болванка.

Чтобы переместить болванку в верхнюю точку конструкции, веревки нужно натянуть. Их ослабление провоцирует стремительное падение груза вниз на размещенную под ним платформу, которая выполняет роль наковальни. Повторяя раз за разом это действие, добиваются постепенного заглубления колонны в землю. Платформа включает в себя два симметричных элемента. По площади соприкасающаяся с болванкой поверхность молота превосходит площадь платформы.

Погрузившийся в почву отрезок ствола освобождают от наставки (платформы). На него одевают сверху следующую часть колонны винтовым способом. После этого наковальню устанавливают на верхушку. Процедура заглубления колонны проводится до момента погружения нижней части скважины иглы внутрь водоносного горизонта. Этот слой нужно не просто в пробить, но и углубиться в него, как минимум, на 1 м. Согласно нормативам, горизонт должен быть пересечен на 2/3 его мощности. Как правило, при проведении самостоятельного бурения провести необходимые расчеты практически нереально. Для этого потребуется специальные гидрогеологические изыскания.

По ходу процедуры необходимо периодически проверять, не появилась ли вода. Профессионалы используют для определения уровня воды в горизонте довольно простой прибор, который способен обеспечить необходимые замеры при глубине абиссинской скважины в пределах 15-ти метров. Речь идет о полом металлическом цилиндре (его называют «хлопушкой»). Внешне прибор напоминает перевернутый стальной стакан, для фиксации которого к рулетке используется петля.

Во время контакта нижней части хлопушки с поверхностью воды, раздается характерный хлопок — это признак того, что водоносный слой достигнут. Простейшую самодельную хлопушку изготовляют из крупной гайки, подвешенной плашмя на тонкий трос. В идеале гайку заменяют увесистым конусом из металла или пластика, он должен быть открытым с двух сторон. Иногда народные умельцы применяют еще одно остроумное приспособление для контроля бурения. В этом случае внутрь колонны помещается простая полимерная труба. На факт появления воды внутри шахты укажет хлопок.

Чем хороша абиссинская скважина?

Список достоинств любого абиссинского колодца обширен:

  1. Дешевизна. Действительно, цена такой скважины «под ключ» никак не окажется дороже 25 000 рублей. В среднем обустройство выйдет в 14 000-15 000 тысяч. Плюс еще тысяч 5-9 уйдет на приобретение и установку соответствующего оборудования. Если сравнивать со стоимостью шахтного колодца, то там только рытье встанет в 35-40 тысяч рублей. И чтобы обустроить двойной шатер (если, конечно, заботиться о качестве добываемой воды), придется потратить еще столько же.

Важно

Двойной шатер — это не навершие над колодцем, как кому-то может показаться. «Двойным шатром» специалисты называют тип водозаборного устройства, оборудованный на самом дне шахтного колодца.

  1. Скорость проходки. Для проходки абиссинской скважины не потребуется строить буровую вышку. Ей даже тренога не потребуется. Ведь в России глубина залегания водоносных пластов в земле колеблется от 2-х до 15-ти метров. Можно обойтись ударно-канатным бурением и добраться до питьевой воды буквально за несколько часов, если работать вдвоем. Если же в процессе бур застревает или скважина оказывается пустой, извлечь оборудование будет совсем несложно. Это делается с помощью автомобильного домкрата, упертого в подбабок. И все переносится в следующий квадрат для новой попытки, с учетом корректирующих поправок «на воду».
  2. Экологичность. Поскольку у абиссинской скважины нет обсадной трубы, это исключает проникновение в водосбор верховодок, то есть паводковых и талых потоков. Вот и выходит, что даже в окрестностях какого-нибудь мегаполиса вполне реально получить с помощью такого колодца практически артезианскую воду по качеству.
  3. Санитария. По вышеописанным причинам абиссинскую скважину можно считать почти идеальной и с точки зрения санитарии. Такой колодец можно забить хоть из подвала дома — вода все равно останется чистой и пригодной для питья и хозяйственного использования. А в таких условиях и приямок делать не придется, ведь скважина в подвале зимой так и так не замерзнет.
  4. Долговечность. Чтобы судить о продолжительности эксплуатации абиссинских скважин, достаточно упомянуть тот факт, что те самые колодцы англичан в Эфиопии исправно функционируют и по сей день. И не требуют какого-то особенного ухода. По факту абиссинский колодец будет давать воду до тех пор, пока она остается в его водоносном пласте.
  5. И самое главное. Для того, чтобы оформить абиссинскую скважину, не потребуется абсолютно никаких разрешительных документов. Не нужно покупать лицензий и регистрировать колодец в инстанциях. Не надо делать абсолютно ничего, кроме того, что пробить и пользоваться. Закон Российской Федерации на этот счет дает совершенно четкие разъяснения: граждане страны на своих земельных участках имеют право добывать любые полезные ископаемые с глубины, которая не превышает 5 метров, а также проходить скважины на воду до первого водоносного пласта. То есть такие скважины не должны быть артезианскими, а больше никаких запрещающих распоряжений на этот счет не имеется.

Важно

Законодательно абиссинские скважины пока можно бурить без официальных разрешений и регистраций, а также без уплаты налога. Но только на территории РФ. В большинстве бывших стран Советского Союза разрешений на это тоже не потребуется, но там в налоговых кодексах прописаны налоги на полезные ископаемые. Это нужно иметь в виду и проверять, прежде чем что-то добывать, в том числе воду.

Видео: как сделать абиссинский колодец своими руками

При наличии на вашем приусадебном участке линий электропитания, можно облегчить себе работу по подъему воды для абиссинского колодца.

Поскольку глубина такого источника водоснабжения довольно невелика, то подъем из него воды производится поверхностным насосом, входной патрубок которого опускается в трубу до уровня заполнения ее водой. На окончании входного шланга такого насоса необходимо установить дополнительную фильтрующую сетку.

Также подъем воды из колодца абиссинского типа можно осуществлять при помощи погружного насосного устройства. Однако такой способ обойдётся дороже, чем использование поверхностного устройства. Причина – высокая стоимость погружных насосов с небольшим диаметром корпуса. Это достаточно узкоспециализированное оборудование, предназначенное для откачки воды из глубоких скважин на известняк или из артезианских скважин.

Обустройство круглогодичной работы абиссинского колодца

Если вы проживаете в загородном доме или на даче постоянно, в том числе и в холодное время года, то имеет смысл задуматься над круглогодичной работой колодца абиссинского типа.

Основной проблемой эксплуатации насосов и скважин в зимний период является низкая температура на поверхности земли. Она может вывести из строя как трубопроводы водоснабжения, так и насосное оборудование.

Для предотвращения замерзания трубопровод, подающий воду от колодца до обогреваемых помещений, а также качающий воду насос необходимо размещать либо в строениях с постоянной плюсовой температурой, либо в специальной ёмкости — кессоне.

Может представлять собой как заглубленное ниже уровня промерзания почвы капитальное сооружение, так и готовую конструкцию из железа или пластика, обычно в виде бочонка, также заглубленную в землю. Нижний край кессона необходимо расположить ниже линии промерзания почвы, на таком же уровне следует разместить и трубопровод водоснабжения вашего дома. Кессон может иметь дополнительный уплотнительный слой, изготовленный из материалов, невосприимчивых к воздействию грунта. Трубопровод водоснабжения может иметь как пассивный утепляющий слой, так и активную систему отопления, например, на основе греющего кабеля.

Как видите, самостоятельная постройка колодца абиссинского типа и сопутствующей инфраструктуры вполне под силу даже людям с минимальными технологическими навыками. При небольших стартовых затратах, абиссинский колодец вполне может стать источником постоянного автономного водоснабжения для бытовых нужд вашего дома, а при проведении дополнительной источником питьевой воды.

Чтобы более подробно ознакомиться с процедурой самостоятельного строительства абиссинского колодца, вы можете посмотреть обучающее видео.

Видео — Абиссинский колодец своими руками – технология

Время чтения ≈ 4 минут

Не всегда есть возможность обеспечить загородный дом центральным водоснабжением. Есть несколько других возможностей наладить подачу воды, подходящей для питья и хозяйственных нужд. Одна из них — это бурение абиссинской скважины, а как ее обустроить, можно узнать из данной статьи.

Где возможно строительство

Устраивать такой колодец необходимо на участках, где водоносный пласт находится в пределах 4 – 8 м глубины или в местах, где до 15 метров есть достаточное давление в водоносном слое, которое сможет поднять воду на глубину 7 — 8 метров. Если вода из пласта поднимается немного ниже 8 м, то можно просто установить насос, заглубив его в грунт.

Основная часть абиссинского колодца – перфорированная труба с головкой (наконечником-клином), и фильтром. Наконечник должен быть по диаметру больше на 20-30 мм. Желательно изготовить фильтр из металла, такого же, как и материал из которого изготовлена труба: это снизит уровень электрохимической коррозии. Сверлят в трубе отверстия 6 — 8 мм диаметром по длине трубы на 0,6–0,8 м. На этом участке трубы наматывают с зазором 1–2 мм проволоку для свободного прохода воды. После намотки проволоку припаивают к трубе в нескольких местах и по концам проволоки. После чего с помощью пайки закрепляют сетку полотняного плетения из цветного металла или нержавейки.

Для углубления труб применяют различные устройства, однако лучше предварительно вырыть яму 0,5-1,5 м, после чего пробурить скважину на 1-1.5 м. Первую трубу с закрепленным фильтром и наконечником вставляют в скважину, выравнивают ее по вертикали и вокруг утрамбовывают грунтом, чтобы труба не сдвинулась при забивании.

Часто для углубления труб используют копр, но можно использовать и другие приспособления. Углубление трубы колодца металлическим прутом диаметром 16-22 мм, вставленном в трубу, состоит в поднимании прута на 1 м высотой и нанесении резких, вертикальных ударов по наконечнику. В результате практически вся нагрузка приходится на наконечник. Можно удлинять прут по мере углубления скважины, а можно закрепить гибкий трос в верхней части металлического прута. Этот способ называют ударно-канатным.

Технология углубления труб для абиссинского колодца следующая: необходимо использовать бабку весом 25–30 кг, это приспособление поднимают за ручки вверх и резко опускают, ударная нагрузка должна приходиться на насадку, закрепленную на трубе-подбабок. При углублении скважины, насадку перемещают вверх по трубе и, если потребуется, навинчивают очередную трубу.

Если неизвестна глубина водоносного слоя, то когда труба будет забита на 4 — 5 м, периодически проверяют, не появилась ли вода. Если у вас тонкий водоносный пласт и неизвестно на какой глубине он находится, то можно забить трубу ниже и не получить воду.

Если абиссинский колодец устанавливать в глинистых грунтах, то может сильно загрязниться сетка фильтра, и можно не понять, что попали на водоносный слой. В этом случае лучше не торопиться и при появлении даже минимального количества воды в скважине нужно прокачивать, а если есть можно, то промывать фильтр, проходя каждые 0,5 м. Для этого используют электронасос, в трубу вставляют шланг и промывают сетку чистой водой.

Для подъема воды используют электрический самовсасывающий насос. Еще можно использовать поршневой насос. После монтажа насоса и прокачки скважины вокруг трубы устраивают глиняный замок и делают отмостку из бетона. Время, необходимое на устройство абиссинского трубчатого колодца, составляет около 5-10 часов, и в большинстве случаев зависит от характера грунта и глубины расположения водоносного пласта.

Абиссинский колодец будет служить 10-30 лет, срок зависит от водоносного пласта, качества выполнения работ и от использованного материала. Воду можно качать непрерывно из скважины несколько часов, производительность колодца обычно составляет 1-3 м куб. воды в час.

Как провести работы без специального оборудования?

Абиссинский колодец  можно легко сделать с применением специального оборудования. Но покупать такие механизмы специально для единственной скважины нерентабельно, а приглашать специалистов – дорого. Сооружение скважины иглы можно произвести своими руками и с использованием только того инструмента, который уже есть в наличии или его можно недорого приобрести.

Свежие записи
Сиреневые многолетники, которые красивы, компактны и не вытесняют другие растенияПочему при покупке саженцев не стоит верить продавцам на слово и как по 3 признакам самим определить возраст растенияРассада помидоров стала фиолетовой или белесой: почему изменился цвет и как спасти растения

В комплект для абиссинского колодца входят:

  • дрель и болгарка;
  • молоток и кувалда;
  • пара газовых ключей;
  • для забивания трубы нужны блины от штанги на 20-40 кг;
  • сварочный аппарат;
  • бур садовый 15 см в диаметре;
  • трубы: ½ дюймовая длиной 3-10 метров, ¾ дюйма – 1 метр;
  • труба 1 дюймовая для скважины, которая должна быть нарезана кусками по 1-1,5 м и иметь короткую резьбу с каждой из сторон;
  • гайки и болты на 10;
  • сетка нержавеющая галунного плетения П48 шириной 16 см и длиной 1 м;
  • хомуты автомобильные 32 размера;
  • муфты: чугунные 3-4 шт., чтобы забивать трубы, а также стальные, чтобы соединять трубы;
  • два метра проволоки 0,2-0,3 мм в диаметре;
  • обратный клапан, трубы ПНД и муфты, насосная станция.

В любом городе найдется рынок или строительный магазин, где можно нарезать резьбу и приобрести все эти материалы и инструменты.

Для фильтра нужна дюймовая труба длиной примерно 110 см, к которой приваривается наконечник в виде конуса. Этот наконечник и называется иглой для абиссинского колодца. Если его нет, можно просто сплющить конец трубы кувалдой. При помощи болгарки на двух сторонах трубы прорезаем щели на протяжении 80 см через 1,5-2 см длиной где-то 2-2,5 см

Важно, чтобы общая прочность трубы при этом не была нарушена. На трубу накручиваем проволоку, после чего накладываем на неё сетку и фиксируем её хомутами примерно через 8-10 см

Сетку можно и припаять, если есть определенные навыки.

В Америке, например,  фильтр для абиссинского колодца изготавливают с внутренней сеткой и проволокой, которая располагается выше и ниже сетки

Важно знать, что припои со свинцом не должны использоваться, чтобы в воду не поступали отравляющие вещества. Для работ применяются только специальный флюс и оловянный припой

Бурим грунт при помощи садового бура, наращивая его конструкцией из труб. Для этого метровые ½ дюйма трубы соединяются муфтами из труб диаметром ¾ дюйма и болтами на 10. В местах крепления должны быть предварительно просверлены отверстия. Процесс бурения идёт до появления влажного песка, который будет стекать в поверхности бура. Всё, дальнейшее бурение бессмысленно, потому что мокрый песок будет уходить обратно в скважину.

Отрезки трубы с фильтром соединяем при помощи муфт, не забывая наворачивать на резьбу ленту ФУМ. Получившаяся конструкция из труб с фильтром опускается до песка, а сверху на неё накручивается муфта из чугуна. На чугунную муфту укладываются блины от штанги. Через их центр пропускается ось, по которой блины будут скользить, забивая трубу. Ось состоит из 1,5-метрового куска трубы диаметром ½ дюйма и болтом на конце.

Готовая скважина игла не занимает много места и не портит внешний вид участка: при желании её можно декорировать навесом, очень желательно соорудить вокруг неё помост из бетона

С каждым ударом блина труба должна погружаться на несколько сантиметров. Когда полметра от уровня песка будут пройдены, можно попробовать налить в трубу немного воды. Если вода исчезнет, значит, песок её принял. Водоносный слой песка способен впитывать воду с такой же скоростью, как и отдавать её.

Устанавливаем обратный клапан, затем насосную станцию. Используем при этом ПНД трубы и следим, чтобы вся конструкция была герметичной. В наносную станцию заливаем воду, а кусок шланга подсоединяем к выходу. Можно запускать насос. Не пугайтесь, когда из скважины будет выходить воздух, а потом мутная вода. Так и должно быть. Скоро появиться чистая вода, в качестве которой можно убедиться, сделав анализ или просто вскипятив её.

Так выглядит абиссинский колодец, если его установили в саду и снабдили ручным насосом: дачник больше не зависит от установленного СНТ времени полива

Рядом с местом активного водозабора не должно располагаться сточных канав или навозных ям. Небольшая площадка из бетона, которая сооружена вокруг колодца и расположена чуть выше поверхности почвы, обеспечит отток дождевой воды.

На какой водоносный слой ставится скважина-игла?

Чаще всего абиссинский колодец сооружается для получения технической воды, пригодной для полива, уборки территории и прочих хозяйственных нужд. Вода такого качества обычно залегает неглубоко – от 8 метров. Для получения ее достаточно пробить скважину до первого водоносного горизонта. Вода в таком колодце достаточно чистая, поскольку на такой глубине она уже профильтрована через песчаные слои и защищена от загрязнений, расположенной выше прослойкой глины. Тем не менее, использовать такую воду для питья и приготовления пищи все же не рекомендуется.

Поскольку глубина абиссинского колодца обычно не превышает 10-15 метров, давление выше лежащих пластов на водоносный слой недостаточно для того, чтобы вода поднималась на поверхность самостоятельно. Поэтому поднимать ее приходится с помощью насоса – ручного или электрического.

Чем глубже расположен водоносный слой, тем выше качество воды, поставляемой такой скважиной. Вода, полученная с глубины 15 метров и более, после очистки обычно уже пригодна для питья. Но в таких случаях для пробивки скважины, скорее всего, потребуются не ручные приспособления, а специальная техника.

Технология забивки скважины иглы

Работы по обустройство абиссинской скважины начинаются с поиска места бурения.

Забивать иглу нельзя на склонах и уклонной местности, так как при заборе грунтовых вод резко увеличивается опасность их оползней. Также необходимо выдерживать расстояние как минимум в 15 метров от источников загрязнения — компостных и сточных ям, септиков, туалетов и т. д.

Далее место забивки размечается и производится развертывания треноги с бабкой. Облегчить начальную стадию забивки можно с помощью ручного бура, разработав скважину максимально возможной глубины. Далее в полость вставляется первая секция колонны (с установленным на нее наконечником), проверяется ее вертикальность и начинается забивка — натягивается трос удерживающий бабку, снаряд поднимается и с верхней точки опускается на трубу, которая погружается в землю от веса падающего снаряда.

Разновидность бабки для забивки обсадной трубы

После забивки первой секции на трубе фиксируется соединительная муфта, в нее вкручивается следующая секция и забивка повторяется

В процессе погружения важно постоянно контролировать вертикальность вхождения колонны с помощью уровня, при малейших отклонениях необходимо ставить распорки и пытаться выпрямить магистраль

Вы можете столкнутся с тем, что на разных этапах забивки колонна будет погружаться с разной скоростью. Это обуславливается тем, что она проходит разные по плотности слои почвы. Для смягчения хода можно поливать водой почву вокруг труб.

Схема подключения АК

После того, как в скважине появится вода (проверить это можно с помощью опущенной на шнуре внутрь колонны планки, обмотанной бумагой), необходимо промыть фильтр магистрали сильной струей воды, чтобы из перфораций удалилась забившаяся земля. Не пугайтесь, если из абиссинской скважины в первое время будет поступать мутная вода — это возможно в течении перв ых суток по завершению ее монтажа.

Поверхностный насос можно установить в любом удобном месте неподалеку от скважины, однако учитывайте что с помощью насоса выкачивать воду можно только в теплое время года, так как данная техника не подлежит эксплуатации при минусовых температурах. Если вы планируете эксплуатировать скважину и в зимнее время, то рационально установить не нее механическую помпу (ручной поршневой насос), которую можно купить за 4000—6000 рублей.

Главная страница» Скважины

Абиссинский колодец своими руками позволяет добывать воду из ближайшего к поверхности грунтового слоя – песчаного. Проходящая через пористую структуру вода в большинстве случаев обладает достаточно высоким качеством (этот параметр обязательно проверяется лабораторно), поэтому нет необходимости бурить глубже и, соответственно, платить больше.

Перед бурением поинтересоваться качеством воды можно у соседей, а после обустройства скважины лабораторно определяется пригодность ее для питья и приготовления пищи. В то же время абиссинский колодец (скважина-игла) имеет конструктивные отличия и определенные преимущества при сравнении с классической скважиной, которую в соответствии с ее глубиной (до песчаного слоя) называют скважиной на песок.

Чтобы определить, что вам больше подходит, абиссинский колодец или скважина на песок, обратите внимание на следующее:

Одним из основных отличий следует считать размер скважины.

Диаметр обсадной трубы абиссинского колодца намного меньше – чаще всего 1 дюйм. Благодаря этому его также называют скважиной иглой.Отличается и принцип откачки воды– в «иглу» жидкость поступает по принципу всасывания и часто находится под давлением. В то же время в скважину большого диаметра вода поступает по принципу прибывания.

Основные технические характеристики абиссинского колодца:

  • глубина скважиныобычно не более 8-10 метров, хотя в определенных случаях она может достигать и 12-20 метров. Но если уровень воды в ней располагается ниже 8-9 метров, возникнут проблемы с подачей воды с помощью поверхностного насоса,производительность– 0,5-3 м3/час.

Изготовление фильтра для абиссинской скважины

Продолжительность работы скважины и качество подаваемой на участок воды во многом зависит от технических характеристик фильтра и технологических особенностей его изготовления. Особенно это существенно при невысоком качестве источника воды в грунте.

К его устройству предъявляются следующие требования:

  • плеть должна иметь стальной наконечник, изготовленный из цельного материала и присоединенный при помощи резьбы или сварки;
  • основание присоединяемого к трубе конуса должно быть больше внешнего размера трубы на толщину фильтра + 10 мм, чтобы гарантировать сохранение его целостности;

В нижней части трубы создают конструктивный элемент для забора и фильтрации воды из водоносного слоя. Для этого, отступив 0,5 м от торца, просверливают в шахматном порядке с шагом 50 мм систему отверстий диаметром 6-10 мм. Общая высота заборной части может варьироваться в пределах 0.5 – 1.0 м.

Обратите внимание!  Чтобы увеличить степень очистки воды от твердых включений, размер которых в противном случае принимается равным удвоенному значению поперечного сечения перфорации, требуется сделать фильтрующий элемент. Фильтром может стать закрепленная нержавеющая сетка с ячейкой 2 мм (меньшее сечение может быстро заилиться) и/или намотанная проволока, имеющая антикоррозионное покрытие или исполнение, с соответствующим шагом витков;. Фильтром может стать закрепленная нержавеющая сетка с ячейкой 2 мм (меньшее сечение может быстро заилиться) и/или намотанная проволока, имеющая антикоррозионное покрытие или исполнение, с соответствующим шагом витков;

Фильтром может стать закрепленная нержавеющая сетка с ячейкой 2 мм (меньшее сечение может быстро заилиться) и/или намотанная проволока, имеющая антикоррозионное покрытие или исполнение, с соответствующим шагом витков;

Крепление фильтрующего элемента выполняется проволочными скрутками или пайкой с использованием оловянного припоя, не содержащего в своем составе свинца, который способен отравить воду.

Подготовленный участок трубы обматывают проволокой из нержавейки диаметром 1,5 мм в виде спиральной навивки, стараясь не закрывать отверстия в трубе. Поверх проволоки наматывают в два слоя сетку из нержавейки с отверстиями малого диаметра, которую закрепляют на трубе хомутами.

Сетка или проволока на фильтре “иглы” удерживает песок и уже очищенная вода попадает в трубу.

С целью обеспечения лучшей фильтрации и уменьшения размера взвесей в воде, поверх стальной сетки наматывают ленту из геотекстиля, которую также закрепляют хомутами. На рисунке показаны стадии изготовления фильтра на стальной трубе устройства.

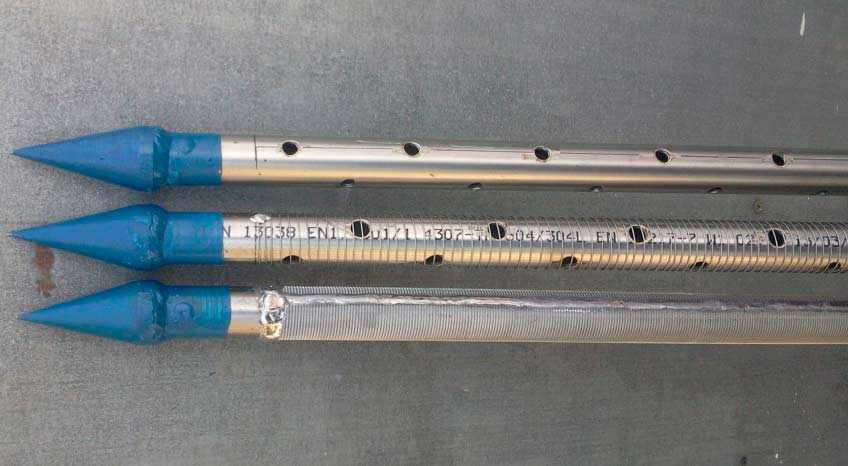

Фильтр абиссинской скважины: сверху — труба с отверстиями; в центре — труба с отверстиями и намоткой проволоки; снизу — труба с отверстиями, проволокой и сеткой.

Дополнительно после установки стального иглофильтра на требуемую глубину, соответствующую залеганию водоносного слоя, внутрь трубы можно поместить пластиковую трубу, оснащенную фильтром, аналогичным описанному выше. Это обеспечит высокое качество воды, получаемой с помощью абиссинской скважины и длительную бесперебойную работу устройства.
