Нагрев теплоносителя приводит к увеличению его объема, что создает избыточное давление в трубах. В герметичном контуре это может вызвать разрыв соединений или преждевременный выход из строя котла. Установка оборудования средней сложности занимает от 4 до 6 часов, а стоимость комплектующих варьируется от 5 до 15 тысяч рублей. Правильно подобранный расширительный бак в закрытой системе отопления компенсирует эти колебания, обеспечивая стабильную работу всей гидравлики. Данный узел является критически важным элементом безопасности жилого дома.
Основы работы с тепловым расширением
Физика процесса заключается в том, что при повышении температуры вода расширяется. В открытых системах излишки жидкости просто уходят в верхний бак, сообщающийся с атмосферой. Закрытая система полностью герметична, поэтому для компенсации объема используется специальный резервуар с газовой подушкой. Это позволяет поддерживать постоянное давление без необходимости постоянной подпитки водой. Сложность установки оценивается как средняя, так как требует точности при настройке давления воздуха.
Комплектация системы
Для качественного монтажа требуются специализированные емкости и соединительные элементы. Основным выбором становятся мембранные или диафрагменные модели, где вода отделена от воздуха эластичной перегородкой. Чтобы обеспечить удобство обслуживания, в обвязку обязательно включают запорную арматуру.

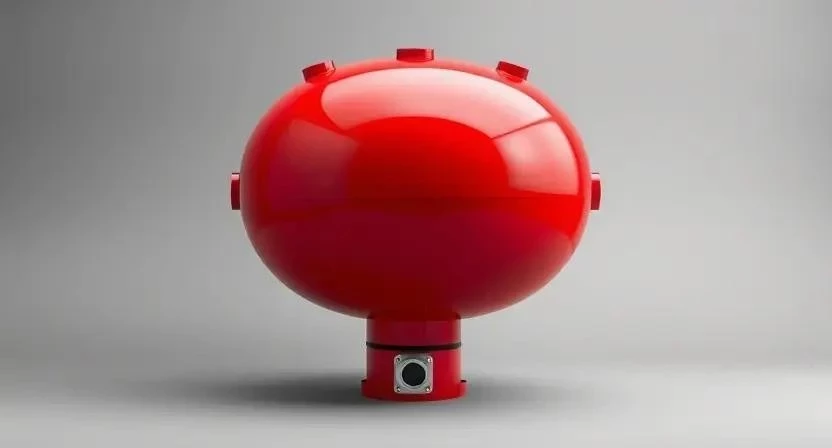

- Мембранный расширительный бак
- Диафрагменный бак
- Шаровой кран для слива
- Переходники и ниппели
- Фум-лента или сантехнический лен
- Анаэробный герметик

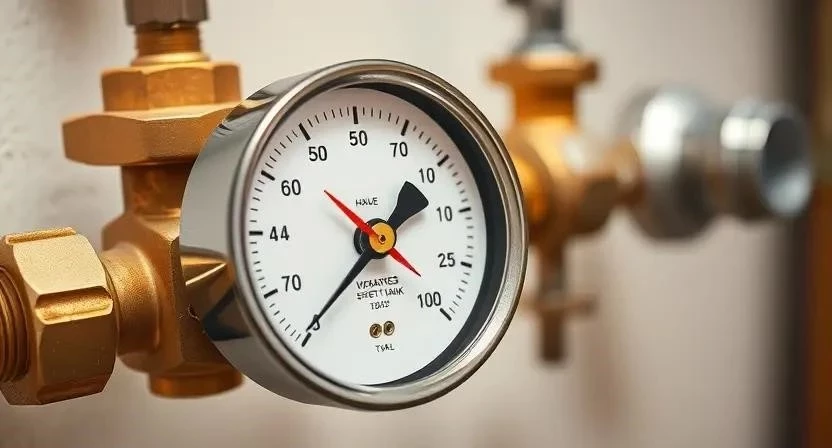

- Манометр для контроля давления
- Предохранительный клапан
| Материал/Деталь | Расход/Кол-во | Примерная цена | Назначение |
|---|---|---|---|
| Бак мембранный (12л) | 1 шт. | 3500 руб. | Компенсация объема |
| Шаровой кран 1/2″ | 2 шт. | 800 руб. | Перекрытие потока |
| Манометр | 1 шт. | 1200 руб. | Контроль давления |
| Фитинги (набор) | 1 компл. | 1000 руб. | Соединение труб |
| Герметик/Лента | 1 шт. | 300 руб. | Герметизация резьбы |
Инструментарий для монтажа
Подбор инструментов зависит от типа труб и способа крепления бака. Обязательно наличие прибора для закачки воздуха, так как без предварительной настройки давления устройство работать не будет. Некоторые дорогостоящие позиции, например, профессиональный манометр, можно взять в аренду в специализированных центрах.
- Насос для подкачки воздуха (автомобильный или ручной)
- Точный манометр
- Разводной ключ (2 шт.)
- Набор рожковых ключей
- Строительный уровень
- Труборез или ножовка по металлу
- Фонарь для работы в темных узлах
Организация рабочего пространства

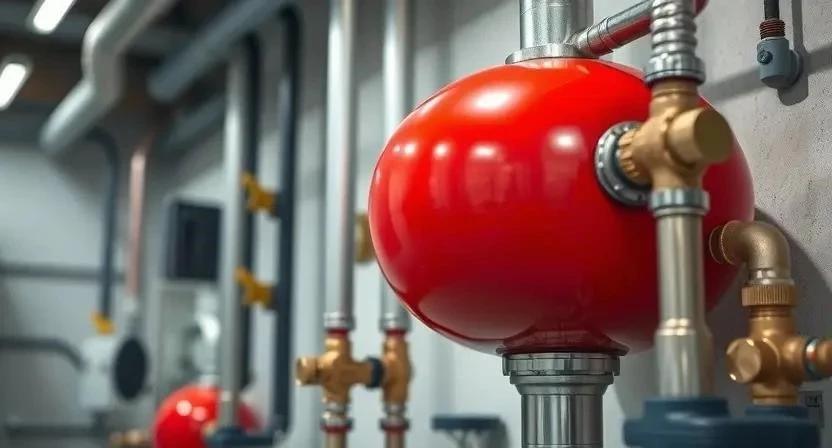

Место установки выбирается исходя из схемы обвязки котла. Обычно бак размещают в котельной или техническом узле, максимально близко к насосу. Важно оставить свободный доступ к ниппелю для проверки давления воздуха и к сливному крану. Окружающие поверхности защищаются от возможных протечек при первом запуске с помощью влагостойких материалов.
Подготовка гидравлического контура
Перед установкой бака необходимо убедиться в полной герметичности всех соединений системы. Если в контуре есть утечки, давление будет падать, что приведет к постоянному срабатыванию подпитки. При необходимости производится частичный слив теплоносителя, чтобы избежать залива помещения при врезке арматуры. Все точки подключения очищаются от окалины, ржавчины и остатков старого уплотнителя.
Процесс установки и настройки
Монтаж выполняется строго по технологической последовательности. Важно помнить, что давление воздуха в баке должно быть настроено до того, как в него попадет вода.
- Разметка места крепления бака на стене (15 мин).
- Сверление отверстий и установка кронштейнов (30 мин).
- Фиксация бака в вертикальном или горизонтальном положении согласно инструкции (20 мин).
- Замер начального давления воздуха через ниппель (10 мин).
- Подкачка воздуха насосом до расчетного значения (20 мин).

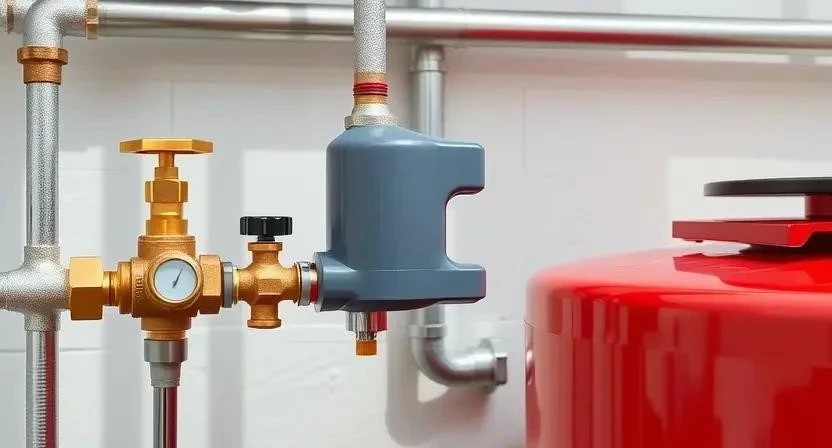

- Монтаж шарового крана перед баком для возможности его демонтажа (30 мин).
- Подключение бака к системе отопления с использованием герметиков (40 мин).
- Медленное открытие кранов и заполнение системы теплоносителем (60 мин).
- Выпуск воздуха из радиаторов и верхних точек системы (60 мин).
- Проверка всех соединений на герметичность под рабочим давлением (30 мин).
- Финальная корректировка давления с помощью подпиточного крана (20 мин).
- Тестовый запуск котла и наблюдение за стрелкой манометра при нагреве (60 мин).
Пример из практики: Однажды при монтаже в частном доме забыли проверить давление воздуха в мембране до подключения к системе. В итоге бак заполнился водой полностью, и при первом же нагреве предохранительный клапан сбросил всю воду на пол котельной. Пришлось сливать систему и перенастраивать бак заново.
| Этап работ | Время | Особенности |
|---|---|---|
| Крепеж | 50 мин | Использование уровня |
| Настройка воздуха | 30 мин | До заполнения водой |
| Обвязка | 70 мин | Герметизация резьбы |
| Заполнение | 60 мин | Плавный пуск |
| Тестирование | 90 мин | Контроль температуры |
Технические нюансы эксплуатации
Соотношение давления воздуха и воды является ключевым фактором. Давление воздуха в пустом баке должно быть на 0,2 бар ниже давления статического напора системы. Температура теплоносителя напрямую влияет на объем расширения: чем выше максимальный нагрев, тем больше должен быть объем резервуара. Материалы бака (сталь с внутренним покрытием) должны быть совместимы с типом используемого теплоносителя (вода или антифриз).
Пример из практики: В одном из объектов при использовании антифриза вместо воды через два года мембрана начала терять эластичность. Оказалось, что бак был рассчитан только на воду, и агрессивный состав теплоносителя разрушил структуру резины.
Типичные ошибки при монтаже
Несоблюдение правил установки ведет к нестабильной работе отопления и риску аварий. Многие новички пытаются сэкономить на арматуре, что делает обслуживание системы невозможным без полного слива воды.
- Неправильный расчет объема бака (слишком малый размер приводит к частому сбросу воды).
- Установка без отсекающего крана (нельзя заменить бак без слива всей системы).
- Игнорирование проверки давления воздуха в мембране раз в год.
- Монтаж бака в местах с экстремальными температурами (замерзание или перегрев).
- Отсутствие манометра в системе, что делает невозможным контроль давления.
Финансовые расчеты
Стоимость реализации зависит от объема системы и выбранного бренда оборудования. Самостоятельный монтаж позволяет сэкономить на оплате услуг сантехника, но требует наличия инструмента.
| Тип бака | Цена материала | Работа мастера | Экономия (DIY) | |
|---|---|---|---|---|
| Эконом (8л) | 2200 руб. | 3000 руб. | 5200 руб. | 3000 руб. |
| Стандарт (12л) | 3500 руб. | 3000 руб. | 6500 руб. | 3000 руб. |
| Премиум (18л) | 5800 руб. | 3500 руб. | 9300 руб. | 3500 руб. |
| Промышленный (50л) | 12000 руб. | 5000 руб. | 17000 руб. | 5000 руб. |
| Комплект с обвязкой | 7000 руб. | 4000 руб. | 11000 руб. | 4000 руб. |
Регламент обслуживания
После завершения всех работ система требует периодического контроля. Давление воздуха в мембране имеет свойство снижаться со временем из-за естественной диффузии газа. Срок службы качественной мембраны составляет от 5 до 10 лет. Признаками износа являются частые скачки давления на манометре или появление воды при нажатии на ниппель закачки воздуха.
| Параметр проверки | Периодичность | Норма | Действие при отклонении |
|---|---|---|---|
| Давление воздуха | 1 раз в год | По расчету | Подкачка насосом |
| Герметичность швов | Раз в полгода | Сухо | Подтяжка соединений |
| Работа клапана | 1 раз в год | Нет протечек | Замена клапана |
| Состояние мембраны | Раз в 3 года | Эластичность | Замена мембраны |
| Давление в системе | Ежедневно | 1.5 — 2.0 бар | Подпитка водой |
Сравнение с альтернативами
Существуют открытые расширительные баки, которые устанавливаются в самой высокой точке системы (обычно на чердаке). Они дешевле и проще в устройстве, но требуют значительного пространства и подвержены риску замерзания. Современные мембранные решения позволяют компактно разместить узел в любом месте. Разные типы мембран (EPDM или бутилкаучук) различаются стойкостью к химическим присадкам в теплоносителе.
Пример из практики: Переделывал систему с открытого бака на чердаке на закрытый мембранный. В результате удалось избавиться от необходимости утеплять чердачное помещение и сократить время прогрева дома на 20%, так как исчезли воздушные пробки в верхней части контура.
Ответы на частые вопросы
Как часто проверять давление в баке?
Рекомендуется проводить проверку один раз в год перед началом отопительного сезона.
Что делать, если бак начал стучать?
Стук может быть признаком отсутствия воздуха в мембране (заполнение водой), необходимо слить воду и подкачать воздух.
Как выбрать объем для котла 24 кВт?
Объем бака зависит не от мощности котла, а от общего объема воды в системе (радиаторы + трубы). Обычно берется 10% от общего объема жидкости.
Можно ли использовать автомобильный компрессор?
Да, он подходит, но важно использовать точный манометр для контроля, так как встроенные в компрессор приборы могут ошибаться.
Почему из предохранительного клапана течет вода?
Это происходит при избыточном давлении, что часто указывает на пробитую мембрану или неправильно настроенный объем бака.
Нужно ли сливать воду для подкачки воздуха?
Да, чтобы точно настроить давление воздуха, бак должен быть максимально разгружен от воды.
Какое давление считается нормой для частного дома?
Обычно рабочее давление составляет от 1.2 до 2.0 атмосфер в зависимости от этажности здания.
Можно ли ставить бак горизонтально?
Только если производитель указал такую возможность в техническом паспорте, иначе мембрана износится быстрее.
Влияет ли антифриз на выбор бака?
Да, для антифриза требуются баки с химически стойкой мембраной.
Что будет, если вообще не ставить бак?
Система будет постоянно сбрасывать воду через клапан или произойдет разрыв труб при нагреве.
