Установка системы отопления на базе тепла земли требует точного инженерного расчета и специализированного оборудования. Монтаж геотермального теплового насоса считается одной из самых сложных строительных задач из-за необходимости бурения скважин или рытья глубоких траншей. В среднем процесс занимает от 7 до 14 дней, а стоимость реализации проекта существенно выше, чем при установке газового котла. Правильный подход к реализации этой задачи гарантирует высокую энергоэффективность здания на десятилетия.
Предварительные требования к установке
Перед началом работ необходимо провести детальную оценку геологических условий участка, так как тип почвы напрямую влияет на эффективность теплообмена. Специалист должен обладать глубокими знаниями в области гидравлики и электрики для корректной настройки автоматики. Сезонность монтажа играет важную роль: оптимально проводить земляные работы в засушливый период. Общее время реализации проекта зависит от выбранного типа контура — вертикального или горизонтального.
Комплектация системы материалами
Для создания долговечного теплового контура используются специализированные компоненты, устойчивые к агрессивной среде и перепадам температур. Расчет количества материалов производится исходя из расчетной мощности насоса и теплопотерь здания.
- ПНД трубы специального назначения;
- Теплоноситель (рассол или антифриз);
- Теплоизоляционные материалы для магистралей;
- Фитинги для сварки и соединения;
- Силовые и контрольные кабели;

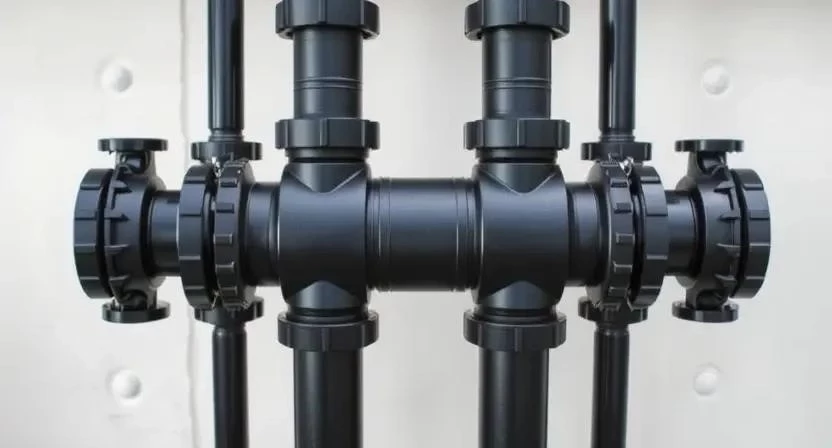

- Коллекторный узел распределения;
- Запорная арматура и клапаны;
- Герметики и уплотнительные прокладки;
- Крепежные элементы и хомуты.
| Материал | Расход на 5 кВт | Расход на 10 кВт | Расход на 15 кВт | Примерная цена |
|---|---|---|---|---|
| ПНД труба (м) | 300-500 | 600-1000 | 1200-1500 | от 80 руб/м |
| Теплоноситель (л) | 150-250 | 300-500 | 600-800 | от 120 руб/л |
| Изоляция (м) | 20-40 | 40-80 | 80-120 | от 50 руб/м |
| Фитинги (шт) | 10-15 | 20-30 | 30-50 | от 200 руб/шт |
| Кабель (м) | 30-50 | 50-80 | 80-120 | от 100 руб/м |

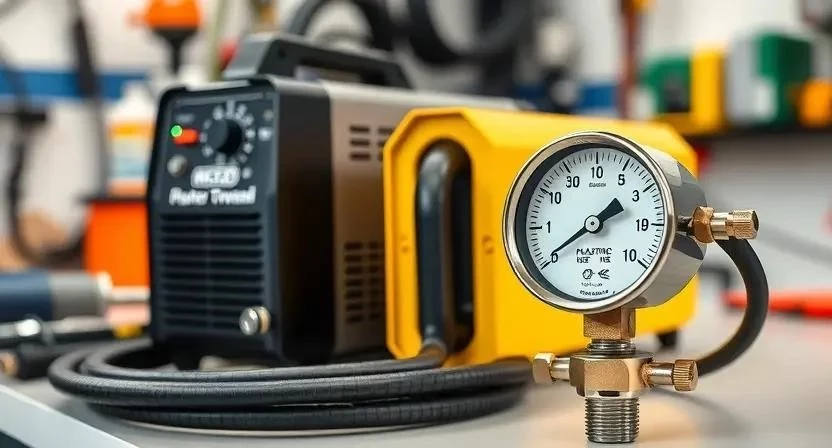

Техническое оснащение для монтажа
Качественный инструмент обеспечивает герметичность всех соединений и точность позиционирования зондов. Некоторые позиции требуют аренды из-за высокой стоимости оборудования.
| Инструмент | Назначение | Статус | Примерная цена аренды/покупки |
|---|---|---|---|
| Буровая установка | Создание вертикальных скважин | Обязательно | от 15 000 руб/сут |
| Сварочный аппарат для ПНД | Герметичное соединение труб | Обязательно | от 10 000 руб |
| Манометры | Контроль давления в системе | Обязательно | от 2 000 руб |
| Насос для заполнения | Закачка теплоносителя в контур | Обязательно | от 5 000 руб |
| Перфоратор и уровень | Монтаж внутреннего блока | Обязательно | от 7 000 руб |

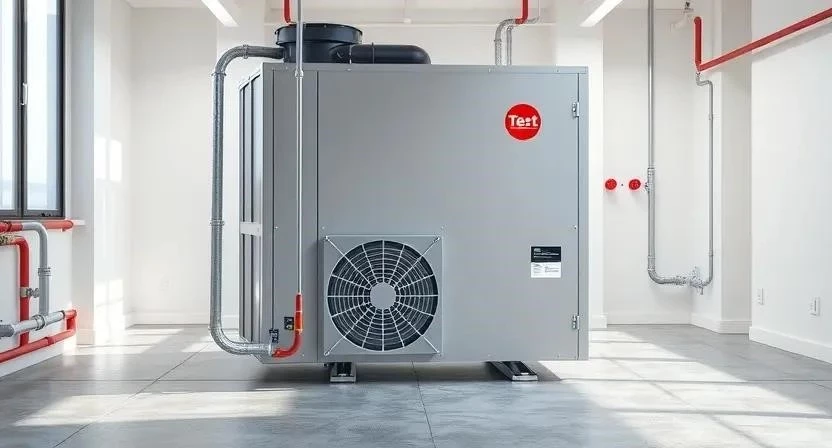

Обустройство внутреннего помещения
Внутренний блок оборудования требует специально подготовленного пространства. Выбирается помещение с минимальным расстоянием до теплового контура и системы отопления. Обязательным условием является организация бетонного фундамента или ровной площадки для гашения вибраций компрессора. Вентиляция должна обеспечивать приток воздуха для охлаждения компонентов, а окружающие конструкции защищаются от возможного конденсата.
Подготовка участка и анализ почвы
Подготовительный этап на улице начинается с точной разметки мест под зонды или горизонтальный коллектор. Территория очищается от растительности и строительного мусора. Важнейшим шагом становится проверка уровня грунтовых вод и анализ теплопроводности почвы, так как влажный грунт обычно лучше передает тепло.
Пример из практики: Однажды на объекте с высокой плотностью скальных пород запланированная глубина зонда оказалась недостижима. Чтобы компенсировать потерю длины, пришлось увеличить количество скважин, что повысило стоимость, но сохранило расчетную эффективность системы.
Технология пошаговой установки
Реализация монтажа проходит в несколько этапов, каждый из которых требует строгого соблюдения технических регламентов.
- Расчет и разметка контура (4-6 часов) — определение траектории труб и точек бурения.
- Бурение скважин или рытье траншей (2-5 дней) — создание полостей для теплообменника.
- Укладка теплообменного зонда или труб (1 день) — размещение ПНД труб в грунте.
- Сварка соединений и герметизация (1 день) — создание единого замкнутого контура.
- Заполнение системы теплоносителем (4-8 часов) — закачка антифриза с удалением воздуха.
- Опрессовка системы под давлением (6-12 часов) — проверка на отсутствие утечек.
- Установка внутреннего блока насоса (1 день) — монтаж оборудования на фундамент.
- Подключение к системе отопления (1 день) — интеграция с теплыми полами или радиаторами.
- Монтаж электрики и автоматики (1 день) — подключение к сети и настройка датчиков.
- Пусконаладочные работы и запуск (4-6 часов) — первый запуск компрессора.
- Проверка рабочих параметров (2-4 часа) — замер температуры и давления.
- Засыпка и рекультивация участка (1 день) — восстановление ландшафта.
В процессе работы необходимо соблюдать меры безопасности:
- Использовать средства индивидуальной защиты (каски, перчатки).
- Проверить заземление всех электрических компонентов.
- Закрепить буровую установку согласно инструкции производителя.
- Осторожно работать с антифризом во избежание попадания в почву.
- Заранее отметить все подземные коммуникации на участке.
Пример из практики: Во время этапа опрессовки на одном из объектов была обнаружена микротрещина в сварном шве. Использование мощного насоса позволило локализовать место утечки сразу, что предотвратило катастрофический выход из строя системы после засыпки грунта.
Технические нюансы эксплуатации
Важную роль играет температура грунта, которая на глубине более 10 метров остается стабильной круглый год. Выбор антифриза должен основываться на полной совместимости с ПНД трубами, чтобы избежать коррозии или разрушения пластика. Глубина залегания труб в горизонтальном коллекторе должна быть ниже уровня промерзания почвы для исключения замерзания теплоносителя.
Типичные ошибки при монтаже
Часто встречаются просчеты, которые приводят к снижению COP (коэффициента преобразования). Недостаточная длина контура не позволяет насосу забирать нужное количество тепла, что ведет к перегрузке компрессора. Плохая сварка стыков вызывает утечки теплоносителя, а отсутствие фильтрации приводит к засорению теплообменника.
Пример из практики: Встречались случаи, когда владелец выбирал мощность насоса по площади дома, игнорируя реальные теплопотери. В итоге система не могла поддерживать комфортную температуру при -25°C, так как тепловой насос был слишком слабым для данного объекта.
Экономический расчет установки
Рассчитывая бюджет, следует учитывать как стоимость материалов, так и затраты на специализированную технику.
| Статья расходов | Своими руками (руб) | Под ключ (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 150 000 | 180 000 | 30 000 |
| Бурение/Земляные работы | 80 000 (аренда) | 200 000 | 120 000 |
| Работа специалистов | 0 | 150 000 | 150 000 |
| Пусконаладка | 0 | 30 000 | 30 000 |
| 230 000 | 560 000 | 330 000 |
Обслуживание после запуска
После завершения всех работ требуется регулярный мониторинг давления в системе. Состав теплоносителя проверяется раз в несколько лет на предмет потери свойств или изменения концентрации. Ежегодное техническое обслуживание включает проверку фильтров, чистку теплообменника и настройку автоматики. Срок эксплуатации правильно смонтированного контура может достигать 50 лет.
Сравнение с альтернативными методами
Существуют и другие способы организации автономного отопления, которые отличаются по стоимости и эффективности.
- Воздушный тепловой насос: дешевле в установке, но ниже эффективность в морозы.
- Электрический котел: максимально прост в монтаже, но очень дорог в эксплуатации.
- Газовое отопление: низкая стоимость топлива, но зависимость от газовой магистрали.
- Твердотопливный котел: автономность, но необходимость ручной загрузки топлива.
- Инфракрасный обогрев: локальный прогрев, не подходит для основного отопления.
- Пеллетный котел: автоматизация процесса, но высокая стоимость оборудования.
- Солнечные коллекторы: экологичность, но сезонная зависимость от солнца.
| Тип теплоносителя | Температура замерзания | Теплопроводность | Срок службы |
|---|---|---|---|
| Пропиленгликоль | до -35°C | Средняя | 5-10 лет |
| Этанол | до -40°C | Высокая | Бессрочно |
| Рассол (солевой) | до -20°C | Высокая | 15-20 лет |
| Вода (дистиллят) | 0°C | Очень высокая | Бессрочно |
| Специальные смеси | до -50°C | Средняя | 10-15 лет |
Ответы на частые вопросы
Влияет ли монтаж на ландшафт участка?
При использовании вертикальных зондов влияние минимально, после рекультивации поверхность восстанавливается полностью. Горизонтальный коллектор требует временного перекопа большой площади.
Каков срок окупаемости системы?
В зависимости от тарифов на электроэнергию и заменяемого вида топлива, окупаемость составляет от 5 до 12 лет.
Будет ли система работать в сильные морозы?
Да, так как температура земли на глубине стабильна, насос продолжает забирать тепло даже при -30°C на поверхности.
Какие требования к электросети?
Необходим стабильный источник питания 220В/380В с качественным заземлением для защиты компрессора от скачков напряжения.
Шумит ли внутренний блок?
Уровень шума сопоставим с обычным холодильником, поэтому блок устанавливают в техническом помещении или подвале.
Можно ли установить систему самостоятельно?
Базовые работы возможны, но бурение и пусконаладка требуют профессионального оборудования и лицензий.
Нужно ли менять антифриз?
Рекомендуется проверять его плотность раз в 3-5 лет и производить частичную замену при потере свойств.
