Газгольдер

Как сэкономить?

Финансовые затраты на поддержание комфортного микроклимата в доме можно уменьшить за счет :

  • дополнительного утепления всех конструкций, установки окон со стеклопакетами и дверных конструкций без мостиков холода;
  • монтажа качественной приточно-вытяжной вентиляции (неправильно выполненная система может служить причиной повышенных теплопотерь);
  • использования альтернативных источников энергии – солнечных батарей и т.д.

Отдельно стоит обратить внимание на преимущества коллекторной отопительной системы и автоматики, благодаря которой в каждом из помещений поддерживается оптимальный уровень температуры. Это позволяет снижать нагрузку на котел и расход горючего при потеплении на улице, понижать нагрев теплоносителя, который подается в радиаторы или систему теплого пола в неиспользуемых помещениях

Если в доме стандартная радиаторная система, на стену за каждым прибором отопления можно наклеить лист тонкого вспененного теплоизолятора с наружной фольгированной поверхностью. Такой экран эффективно отражает тепло, не давая ему уходить сквозь стену на улицу.

Комплекс мер, направленный на повышение теплоэффективности дома, поможет свести к минимуму затраты на энергоноситель.

Как избежать теплопотерь

Расход топлива на обогрев дома зависит от общей площади отапливаемых помещений, а также коэффициента теплопотерь. Любая постройка теряет тепло через кровлю, стены, оконные и дверные проемы, пол нижнего этажа.

Соответственно, уровень теплопотерь зависит от следующих факторов :

  • особенностей климата;
  • розы ветров и расположения дома относительно сторон света;
  • характеристик материалов, из которых возведены строительные конструкции и кровля;
  • наличия подвала/цокольного этажа;
  • качества утепления пола, стеновых конструкций, чердачного перекрытия и кровли;
  • количества и герметичности дверных и оконных конструкций.

Тепловой расчет дома позволяет подобрать котельное оборудование с оптимальными параметрами мощности. Чтобы максимально точно определить потребность в тепле, расчет выполняется для каждого отапливаемого помещения в отдельности. К примеру, коэффициент теплопотерь выше у комнат с двумя окнами, у угловых помещений и т.д.

Обратите внимание! Мощность котла подбирается с некоторым запасом относительно полученных расчетных значений. Котельный агрегат быстрее изнашивается и выходит из строя, если регулярно работает на пределе возможностей

При этом чрезмерный запас мощности оборачивается увеличением финансовых затрат на покупку котла и повышенным расходом топлива.

Расчет затрат на устройство автономного газового отопления

Сравнивая, какая из разновидностей отопительных систем окажется наименее затратной, нужно в первую очередь обратить внимание на расход сжиженного газа на отопление. Желательно сопоставить предстоящие затраты с аналогичными расходами для других видов топлива и решить, какой вариант будет выгоднее

Начальные затраты на оборудование и обустройство

Расходы на приобретение оборудования и устройство в своем доме автономной системы отопления на сжиженном газе могут несколько различаться в разных регионах проживания. Но в целом, если сравнивать с подключением к магистральному газопроводу, разница в стоимости будет несущественной. Дороже выйдет, только если использовать не баллоны, а газгольдер объемом в несколько кубов. Его стоимость будет больше 300 000 рублей.

Также почти равноценно по стоимости обустройство помещений для котлов, использующих СУГ, в сравнении с теми, что работают на солярке. Как свидетельствуют отзывы, отопление сжиженным газом лишь тогда требует более высоких начальных затрат, когда оно служит альтернативой твердотопливному или электрическому отоплению. Но в ходе дальнейшей эксплуатации вложенные в отопление частного дома сжиженным газом средства постепенно окупятся за счет выгодности этого вида топлива.

Расходы газа но отопление частного дома

Еще несколько лет назад пропан-бутановая смесь стоила намного дороже, чем магистральный газ (метан), но со временем ценовая разница между ними уменьшается. Поэтому относительные показатели стоимости и расхода сжиженного газа на отопление демонстрируют целесообразность использования данного энергоносителя.

Удельная теплота сгорания, мДж

Наиболее простым способом определить реальный расход сжиженного газа на отопление дома будет — соотнести массу газа в одном баллоне с технологическими характеристиками отопительного оборудования. При этом удобнее рассчитывать расход именно по массе, поскольку объем (в литрах) зависит от плотности и процентного состава закачанной в баллон пропан-бутановой смеси.

Стандартный 50-литровый баллон бывает заполнен 35–40 литрами СУГ, что в пересчете на массу дает в среднем 22 кг газа.

Разберем конкретный пример для определения необходимого количества сжиженного газа в баллонах на отопление дома площадью 100 м²:

  • На обогрев указанной площади понадобится (по максимальным нормам) 10 кВт теплоэнергии;
  • Однако котел не функционирует постоянно в максимальном режиме, и средний коэффициент его загрузки допустимо принять за 0,5. Значит, нам необходимо 5 кВт;
  • При калорийности сжиженного газа 46 мДж/кг для производства 1 кВт теплоэнергии будет израсходовано около 0,1 кг СУГ в час, а для 5 кВт потребуется 0,5 кг СУГ;
  • В сутки будет расходоваться 12 кг, или почти половина баллона;
  • Месячный расход сжиженного газа на непрерывное отопление дома составит примерно 13–15 баллонов.

Объема газгольдера может хватить для работы отопительной системы в течение всего сезона

Каким будет расход, если пользоваться не баллонами, а закачивать топливо в газгольдер? Насколько часто придется вызывать заправщик для пополнения запаса газа в наиболее распространенном среди потребителей «пятикубовом» резервуаре? Давайте разберемся:

  • Любую из емкостей для сжиженного газа заполняют не «под горлышко», а только на 80–85%. Соответственно, в резервуаре объемом 5 м³ будет находиться около 4250 литров или (в пересчете на массу) 2300 кг газа;
  • Мы уже определили, что в нашем случае система отопления на сжиженном газе расходует 0,5 кг топлива в час;
  • Делим общую массу содержащегося в газгольдере газа 2300 кг на 0,5 кг/час, и получаем 4600 часов — на такое время нам хватит запаса топлива;
  • Разделив 4600 часов на 24, получаем итог — 190 дней. То есть, одной заправки газгольдера объемом 5 м³ достаточно для обогрева дома 100 м² практически на весь отопительный сезон (в условиях умеренного климата).

Это теоретические выкладки, но в реальности расход топлива можно существенно уменьшить. При правильной настройке режимов горения газовый котел отопления для сжиженного газа способен потреблять в 1,5–2 раза меньше топлива, а температура в доме при этом будет поддерживаться на приемлемом уровне.

Для уменьшения количества сгораемого газа используйте автоматику, которая в ночное время переводит котел в умеренный режим, снижая температуру в системе на 7–9 градусов, тем самым добиваясь сокращения расходов на 30%.

Обустройство системы отопления с газгольдером

Вернемся к вопросу, зачем нужен газгольдер и какие задачи он позволяет решить. Отметим основные направления применения сжиженного газа:

  • Отопление с применением котельного оборудования, способного работать на СУГ. Позволяет реализовать как традиционные радиаторные, так и альтернативные системы отопления типа теплый пол.
  • Обустройство системы горячего водоснабжения на основе проточных газовых обогревателей или двухконтурных котлов отопления.
  • Обеспечение резервного электроснабжения с применением газогенераторов различной мощности.

Отметим, что все газовое оборудование должно быть рассчитано на работу со сжиженным газом в качестве топлива. Оно комплектуется жиклерами с меньшим диаметром. Установка газогенераторов и газовых котлов осуществляется в соответствии с разработанным проектом. По этой причине и будет целесообразно воспользоваться услугами компании, которая оказывает весь комплекс услуг, а не заниматься установкой и подключением самостоятельно.

ВАЖНО! Обращаем внимание и на качество газа или процентное соотношение его компонентов. Для заправки газгольдеров применяют смесь пропана и бутана. Для зимнего сезона соотношение компонентов должно быть в пределах 80 и 20%, для лета вполне достаточно 50/50%

Это связано с тем, что при низких температурах бутан испаряется хуже пропана. Проблему можно решить, установив подземный газгольдер с системой подогрева

Для зимнего сезона соотношение компонентов должно быть в пределах 80 и 20%, для лета вполне достаточно 50/50%. Это связано с тем, что при низких температурах бутан испаряется хуже пропана. Проблему можно решить, установив подземный газгольдер с системой подогрева.

Усредненный калькулятор расхода

Номинальный расход газа за прошедший отопительный период подсчитать не так сложно. Нужно лишь ежемесячно снимать показания счетчика. После завершения сезона суммировать месячные показания. Затем вычислить среднее арифметическое значение.

Если же нужно узнать номинальные значения на этапе проектирования дома, либо же при выборе эффективного, но при этом экономного отопительного оборудования, придется воспользоваться формулами.


При обустройстве автономного отопления загородного коттеджа или квартиры применяют усредненные параметры при определении теплопотерь

Для получения же приблизительных расчетов удельный расход тепла определяют двумя способами:

  1. Ориентируясь на суммарный объем обогреваемых комнат. В зависимости от региона на отопление одного кубического метра выделяют 30-40 Вт.
  2. По общей квадратуре постройки. За основу берут то, что на обогрев каждого квадрата площади комнат, высота стен в которых в среднем достигает 3-х метров, затрачивается 100 Вт теплоты. При определении величины также ориентируются на регион проживания: для южных широт – 80 Вт/м2, для северных – 200 Вт/м2.

Главный критерий, на который в обязательном порядке ориентируются при расчетах – необходимая тепловая мощность для обеспечения условий качественного обогрева помещений и восполнения его тепловых потерь.

За основу технологических расчетов берут усредненную пропорцию, при которой на 10 квадратов площади затрачивается 1 кВт тепловой энергии. Но стоит учитывать, что такой усредненный подход хоть и удобен, но все же не в достаточной степени способен отразить реальные условия вашего постройки с учетом климатического региона ее размещения.


Применяя упрощенный метод расчета, за основу берут, что для обогрева 10 квадратных метров частного дома требуется 1 кВт вырабатываемой генератором тепловой мощности

Правильно просчитав ориентировочный расход топлива, вы сможете для себя прояснить, какие мероприятия стоит осуществить для снижения его потребления. Как результат – сократить статью регулярных оплат за потребляемое «голубое топливо».

Правила выбора газгольдера

Производители предлагают наземные, подземные и мобильные газгольдеры. Учитывая климатические условия в стране, загородный дом для постоянного проживания следует оснащать именно подземной емкостью. В наземной при отрицательных температурах процесс регазификации замедляется, что приводит к перебоям в работе котельного оборудования и газовых водонагревателей.

Существует возможность выбрать вертикальный или горизонтальный газгольдер. Первый вариант более предпочтителен для небольших по размеру загородных участков. Кроме того, такая компоновка отличается более равномерным процессом регазификации, в том числе и при снижении уровня сжиженного газа.

ВАЖНО! Следует отказаться от покупки резервуаров, уже бывших в эксплуатации. Рынок наводнен б/у газгольдерами, у которых восстановлено только наружное антикоррозийное покрытие

Внутренние стенки емкости обычно на 40–50% повреждены ржавчиной, которая активно развивается под воздействием конденсата сжиженного газа. Срок безопасной эксплуатации таких емкостей не превышает 2-3 лет.

Лучший вариант — покупка у проверенных поставщиков и производителей, оказывающих весь комплекс услуг по организации автономного газоснабжения. Такие компании помогут в разработке проекта, возьмут на себя доставку и монтаж газгольдера, обязательное периодическое техническое обслуживание оборудования и заправку сжиженным газом. Это позволит гарантировать безопасную эксплуатацию и более выгодные условия поставки топлива.

На участках с высоким уровнем грунтовых вод и предрасположенных к затоплению при сезонных паводках, необходимо устанавливать газгольдеры с максимально высокой горловиной. Это позволит предотвратить затопление редукционной группы и запорной арматуры.

Основной параметр выбора — объем резервуара. Подбирать следует так, чтобы уменьшить количество требуемых заправок. Экономия при покупке небольшого газгольдера приводит к существенному увеличению текущих расходов.

Следует учитывать, что емкость может быть заполнена только на 85% от общего объема. Расчет оптимальной вместительности основан на среднегодовом расходе газа на квадратный метр площади дома, он составляет 22–24 литра. Средние значения емкости для отопления дома в зависимости от площади следующие:

  • До 100 м2 — достаточно 2–3 тысяч кубометров.
  • До 150 м2 — необходимо 3,5–4,5 тысяч кубометров
  • До 200 м2 — потребуется 5–6 тысяч кубометров.
  • До 300 м2 — необходим резервуар не менее 8–9 тысяч кубометров.

В этом случае будет достаточно 1-2 заправок в год, что позволит сократить расходы на заправку.

Газ и его свойства


Комплекс по производству СУГНа производстве сжиженный газ получают в результате повышения давления в емкости, где он содержится.

Как только условия изменяются и газ попадает в открытую атмосферу с нормальным давлением и температурой выше 0°С, его агрегатное состояние возвращается к исходному.

Основываясь на свойстве природного газа изменять свой вид в зависимости от давления, построен принцип газоснабжения дома на СУГ.

Испаряясь с поверхности жидкой смеси, газ скапливается в горловине резервуара, к которой присоединена труба. Отсюда происходит раздача топлива домовым системам и приборам.

Примите во внимание: опыт многих домовладельцев подсказывает, что горизонтальное размещение газгольдера предпочтительнее, чем вертикальное. В этом случае большая площадь испарения обеспечивает равномерное и бесперебойное снабжение газом всех потребителей.

Есть ли выгода от газгольдера по сравнению с магистральным и баллонным газом

Практика показала, что обогревать дом с применением газгольдера выгодно даже по сравнению с природным газом, но только тогда, когда для подключения к магистрали требуется прокладка трубопроводов большой протяженности. В этом случае цена подключения может превышать стоимость установки газгольдера в 2-3 раза. Ежегодные расходы на топливо в обоих случаях будут приблизительно равны.

Если сравнивать газгольдер с обычными баллонами для сжиженного газа, то выгода очевидна. Экономия достигается за счет сокращения количества заправок. Для резервуара вполне достаточно наполнение 1-2 раза в год, а баллоны менять, даже при значительном запасе, придется практически ежемесячно. А это увеличивает стоимость отопления на 25–50%.

Исходя из этого, для автономной газификации загородного дома лучше выбирать газгольдер и отказаться от хранения большого количества баллонов. Так будет не только эффективней, но и безопасней.

Особенности газгольдерного (сжиженного) топлива

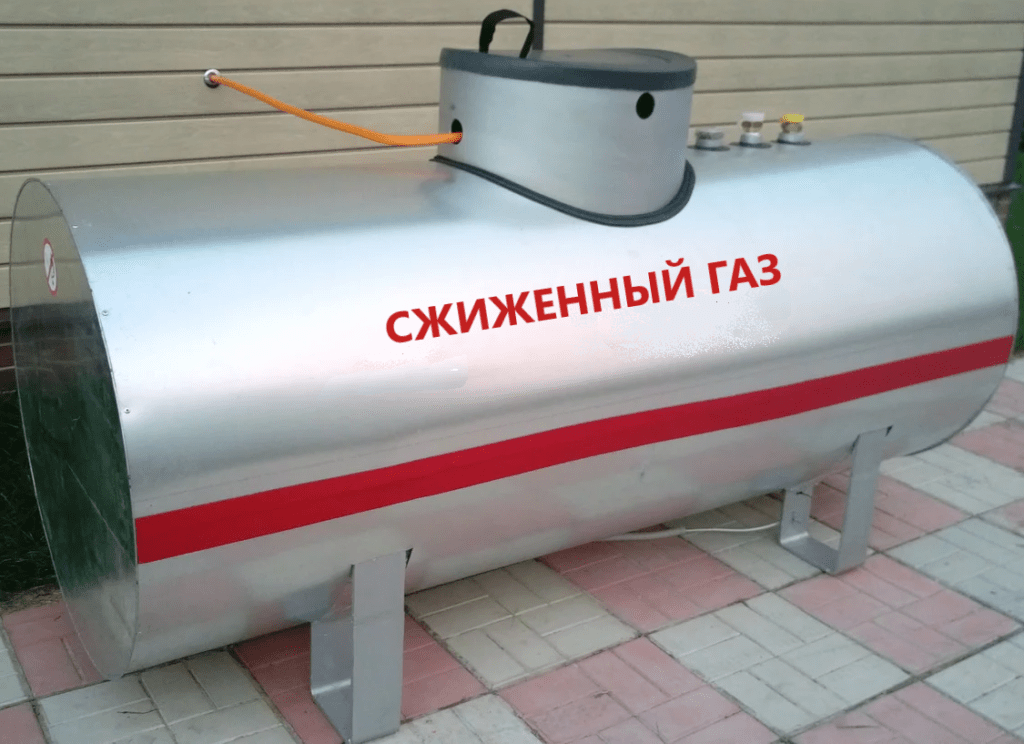

Газгольдер (GasHolder) – это банальный резервуар для хранения газа (пропана + бутана). Туда он закачивается в сжиженном виде. Потом постепенно эта “жидкость” переходит в газообразное состояние, поднимая давление в емкости. И уже за счет высокого давления газ выдавливается из резервуара в трубы для подачи в дом.

Использование в газгольдерах пропана и бутана обусловлено наличием этих газов в достаточно больших объемах и простоте технологии их сжижения

По сути, бутан и пропан – это побочные компоненты, остающиеся после выделения метана из поднятого из недр «природного газа». Их доля в выкачанной из земли смеси нередко достигает 30%.

Плюс они же образуются при переработке попутного газа, который выходит из скважин вместе с нефтью. Их приходится либо сжигать в факелах на месторождении, либо искать способы применения в энергетике.

Газгольдеры могут быть применены для хранения различных газов. Но для автономного газоснабжения частных домов принято использовать оборудование, рассчитанное на пропан-бутановую смесь. Ее еще называют сжиженным углеводородным газом (СУГ). Заниматься сжижением метана для закачки в подобные бытовые емкости слишком дорого и невыгодно.

Смесь сжиженного пропана с бутаном (СУГ) различается на:

  • зимнюю;
  • летнюю.

Бутан дешевле пропана. Но он быстрее замерзает при отрицательных атмосферных температурах, поэтому в зимнюю смесь его добавляют в меньших долях. Зимой СУГ стоит дороже не из-за желания энергетиков заработать побольше, а из-за технологической необходимости увеличивать в нем процентное содержание дорогостоящего пропана.

Однако закупать сжиженный газ летом впрок не стоит. В зимний период при сильных морозах летний состав может “замерзнуть”. В лед он не превратится, а вот переходить из жидкого состояния в газообразное станет в меньших объемах.

Емкость газгольдера обычно рассчитывают так, чтобы углеводородного газа в нем хватало на полгода бесперебойной работы всего установленного в коттедже газового оборудования

Газгольдеры бывают вертикальными и горизонтальными, а также подразделяются на:

  • подземные;
  • надземные.

В российских климатических условиях рекомендуется монтировать только подземный вариант. При низких температурах на улице сжиженный пропан-бутан начинает менее эффективно испаряться.

Легче вырыть глубокий котлован, чтобы дно газгольдера оказалось ниже уровня промерзания грунтов на участке. Утеплять и искусственно поддерживать в емкости нужные для испарения температурные параметры, устанавливая специальные испарители, выходит дороже.

Некоторые “специалисты” утверждают, что вертикальные газгольдеры в сравнении с горизонтальными аналогами имеют более низкие показатели тепловой отдачи. Зеркало испарения внутри них гораздо меньше. И это действительно так. Меньше площадь жидкости сверху – меньше ее испаряется.

Однако в вертикальных резервуарах СУГ процесс испарения протекает с несколько более высокой скоростью, что полностью компенсирует меньший размер «зеркала». Результат в итоге получается практически одинаковым. Не зря же в Скандинавии, где климат во многом схож с российским, предпочитают монтировать газгольдерные емкости как раз в вертикальном исполнении.

Методика расчета для природного газа

Примерный расход газа на отопление считается исходя из половинной мощности установленного котла. Все дело в том, что при определении мощности газового котла закладывается самая низкая температура. Это и понятно — даже когда на улице очень холодно, в доме должно быть тепло.

Посчитать расход газа на отопление можно самостоятельно

Но считать расход газа на отопление по этой максимальной цифре совсем неверно — ведь в основном температура значительно выше, а значит, топлива сжигается намного меньше. Потому и принято считать средний расход топлива на отопление — порядка 50% от теплопотерь или мощности котла.

Считаем расход газа по теплопотерям

Если котла еще нет, и вы оцениваете стоимость отопления разными способами, считать можно от общих теплопотерь здания. Они, скорее всего, вам известны. Методика тут такая: берут 50% от общих теплопотерь, добавляют 10% на обеспечение ГВС и 10% на отток тепла при вентиляции. В результате получим средний расход в киловаттах в час.

Далее можно  узнать расход топлива в сутки (умножить на 24 часа),  в месяц (на 30 дней), при желании — за весь отопительный сезон (умножить на количество месяцев, на протяжении которых работает отопление). Все эти цифры можно перевести в кубометры (зная удельную теплоту сгорания газа), а потом перемножить кубометры на цену газа и, таким образом, узнать затраты на отопление.

Наименование толпива Единица измерения Удельная теплота сгорания в кКал Удельная теплота сгорания в кВт Удельная теплота сгорания в МДж
Природный газ 1 м 3 8000 кКал 9,2 кВт 33,5 МДж
Сжиженный газ 1 кг 10800 кКал 12,5 кВт 45,2 МДж
Уголь каменный (W=10%) 1 кг 6450 кКал 7,5 кВт 27 МДж
Пеллета древесная 1 кг 4100 кКал 4,7 кВт 17,17 МДж
Высушенная древесина (W=20%) 1 кг 3400 кКал 3,9 кВт 14,24 МДж

Пример расчета по теплопотерям

Пусть теплопотери дома составляют 16 кВт/час. Начинаем считать:

  • средняя потребность в тепле в час — 8 кВт/ч + 1,6 кВт/ч + 1,6 кВт/ч = 11,2 кВт/ч;
  • в день — 11,2 кВт * 24 часа = 268,8  кВт;
  • в месяц — 268,8 кВт * 30 дней = 8064 кВт.

Переводим в кубометры. Если использовать будем природный газ, делим расход газа на отопление в час: 11,2 кВт/ч / 9,3 кВт = 1,2 м3/ч. В расчетах цифра 9,3 кВт — это удельная теплоемкость сгорания природного газа (есть в таблице).

Так как котел имеет не 100% КПД, а 88-92%, придется внести еще поправки на это — добавить порядка 10% от полученной цифры. Итого получаем расход газа на отопление в час — 1,32 кубометра в час. Далее можно рассчитать:

  • расход в день: 1,32 м3 * 24 часа = 28,8 м3/день
  • потребность в месяц:28,8 м3/день * 30 дней =  864 м3/мес.

Средний расход за отопительный сезон зависит от его длительности — умножаем на количество месяцев, пока длится отопительный сезон.

Этот расчет — приблизительный. В какой-то месяц потребление газа будет намного меньше, в самый холодный — больше, но в среднем цифра будет примерно такой же.

Расчет по мощности котла

Расчеты будут немного проще, если имеется рассчитанная мощность котла — тут уже учтены все необходимые запасы (на ГВС и вентиляцию). Потому просто берем 50% от расчетной мощности и далее считаем расход в день, месяц, за сезон.

Например, проектная мощность котла — 24 кВт. Для расчета расхода газа на отопление берем половину: 12 к/Вт. Это и будет средняя потребность в тепле в час. Чтобы определить расход топлива в час, делим на теплотворную способность, получаем 12 кВт/час / 9,3 к/Вт =  1,3 м3. Далее все считается как в примере выше:

  • в день: 12 кВт/ч * 24 часа = 288 кВт в перерасчете на количество газа — 1,3 м3 * 24 = 31,2 м3
  • в месяц: 288 кВт * 30 дней = 8640 м3, расход в кубометрах 31,2 м3 * 30 = 936 м3.

Далее добавим 10% на неидеальность котла, получим, что для этого случая расход будет чуть больше 1000 кубометров в месяц (1029,3 куб). Как видите, в этом случае все еще проще — меньше цифр, но принцип тот же.

По квадратуре

Еще более приблизительные расчеты можно получить по квадратуре дома. Есть два способа:

  • Можно посчитать по СНиПовским нормам — на обогрев одного квадратного метра в Средней Полосе России в среднем требуется 80 Вт/м2 . Эту цифру можно применять, если ваш дом построен по всем требованиям и имеет хорошее утепление.
  • Можно прикинуть по среднестатистическим данным:
    • при хорошем утеплении дома требуется 2,5-3 куб/м2;
    • при среднем утеплении расход газа 4-5 куб/м2.

Каждый хозяин может оценить степень утепления своего дома, соответственно, можно прикинуть, какой расход газа будет в данном случае. Например, для дома в 100 кв. м. при среднем утеплении потребуется 400-500 кубометров газа на отопление,  на дом в 150 квадратов уйдет 600-750 кубов в месяц, на отопление дома площадью 200 м2 — 800-100 кубов голубого топлива. Все это — очень приблизительно, но цифры выведены на основании многих фактических данных.

Методика расчета для природного газа

Примерный расход газа на отопление считается исходя из половинной мощности установленного котла. Все дело в том, что при определении мощности газового котла закладывается самая низкая температура. Это и понятно — даже когда на улице очень холодно, в доме должно быть тепло.

Посчитать расход газа на отопление можно самостоятельно

Но считать расход газа на отопление по этой максимальной цифре совсем неверно — ведь в основном температура значительно выше, а значит, топлива сжигается намного меньше. Потому и принято считать средний расход топлива на отопление — порядка 50% от теплопотерь или мощности котла.

Считаем расход газа по теплопотерям

Если котла еще нет, и вы оцениваете стоимость отопления разными способами, считать можно от общих теплопотерь здания. Они, скорее всего, вам известны. Методика тут такая: берут 50% от общих теплопотерь, добавляют 10% на обеспечение ГВС и 10% на отток тепла при вентиляции. В результате получим средний расход в киловаттах в час.

Далее можно  узнать расход топлива в сутки (умножить на 24 часа),  в месяц (на 30 дней), при желании — за весь отопительный сезон (умножить на количество месяцев, на протяжении которых работает отопление). Все эти цифры можно перевести в кубометры (зная удельную теплоту сгорания газа), а потом перемножить кубометры на цену газа и, таким образом, узнать затраты на отопление.

Наименование толпива Единица измерения Удельная теплота сгорания в кКал Удельная теплота сгорания в кВт Удельная теплота сгорания в МДж
Природный газ 1 м 3 8000 кКал 9,2 кВт 33,5 МДж
Сжиженный газ 1 кг 10800 кКал 12,5 кВт 45,2 МДж
Уголь каменный (W=10%) 1 кг 6450 кКал 7,5 кВт 27 МДж
Пеллета древесная 1 кг 4100 кКал 4,7 кВт 17,17 МДж
Высушенная древесина (W=20%) 1 кг 3400 кКал 3,9 кВт 14,24 МДж

Пример расчета по теплопотерям

Пусть теплопотери дома составляют 16 кВт/час. Начинаем считать:

  • средняя потребность в тепле в час — 8 кВт/ч + 1,6 кВт/ч + 1,6 кВт/ч = 11,2 кВт/ч;
  • в день — 11,2 кВт * 24 часа = 268,8  кВт;
  • в месяц — 268,8 кВт * 30 дней = 8064 кВт.

Переводим в кубометры. Если использовать будем природный газ, делим расход газа на отопление в час: 11,2 кВт/ч / 9,3 кВт = 1,2 м3/ч. В расчетах цифра 9,3 кВт — это удельная теплоемкость сгорания природного газа (есть в таблице).

Так как котел имеет не 100% КПД, а 88-92%, придется внести еще поправки на это — добавить порядка 10% от полученной цифры. Итого получаем расход газа на отопление в час — 1,32 кубометра в час. Далее можно рассчитать:

  • расход в день: 1,32 м3 * 24 часа = 28,8 м3/день
  • потребность в месяц:28,8 м3/день * 30 дней =  864 м3/мес.

Средний расход за отопительный сезон зависит от его длительности — умножаем на количество месяцев, пока длится отопительный сезон.

Этот расчет — приблизительный. В какой-то месяц потребление газа будет намного меньше, в самый холодный — больше, но в среднем цифра будет примерно такой же.

Расчет по мощности котла

Расчеты будут немного проще, если имеется рассчитанная мощность котла — тут уже учтены все необходимые запасы (на ГВС и вентиляцию). Потому просто берем 50% от расчетной мощности и далее считаем расход в день, месяц, за сезон.

Например, проектная мощность котла — 24 кВт. Для расчета расхода газа на отопление берем половину: 12 к/Вт. Это и будет средняя потребность в тепле в час. Чтобы определить расход топлива в час, делим на теплотворную способность, получаем 12 кВт/час / 9,3 к/Вт =  1,3 м3. Далее все считается как в примере выше:

  • в день: 12 кВт/ч * 24 часа = 288 кВт в перерасчете на количество газа — 1,3 м3 * 24 = 31,2 м3
  • в месяц: 288 кВт * 30 дней = 8640 м3, расход в кубометрах 31,2 м3 * 30 = 936 м3.

Далее добавим 10% на неидеальность котла, получим, что для этого случая расход будет чуть больше 1000 кубометров в месяц (1029,3 куб). Как видите, в этом случае все еще проще — меньше цифр, но принцип тот же.

По квадратуре

Еще более приблизительные расчеты можно получить по квадратуре дома. Есть два способа:

  • Можно посчитать по СНиПовским нормам — на обогрев одного квадратного метра в Средней Полосе России в среднем требуется 80 Вт/м2 . Эту цифру можно применять, если ваш дом построен по всем требованиям и имеет хорошее утепление.
  • Можно прикинуть по среднестатистическим данным:
    • при хорошем утеплении дома требуется 2,5-3 куб/м2;
    • при среднем утеплении расход газа 4-5 куб/м2.

Каждый хозяин может оценить степень утепления своего дома, соответственно, можно прикинуть, какой расход газа будет в данном случае. Например, для дома в 100 кв. м. при среднем утеплении потребуется 400-500 кубометров газа на отопление,  на дом в 150 квадратов уйдет 600-750 кубов в месяц, на отопление дома площадью 200 м2 — 800-100 кубов голубого топлива. Все это — очень приблизительно, но цифры выведены на основании многих фактических данных.

Как посчитать расход газа газгольдера

Это основные источники потребления газа в газгольдере

Для отопления 10 м² помещения необходим 1 кВт/ч тепловой энергии. Учитывая это, не трудно посчитать общую мощность котла для отопления дома.

Далее, выбрать в линейке производителей котельного оборудования наиболее подходящий по мощности котел и найти в его инструкции данные по расходу для сжиженного газа. Обычно, данные указываются в кг/ч.

Для того, чтобы перевести их в л/ч, необходимо разделить указанный расход на среднюю плотность пропан-бутановой смеси – 0,575. Итак, мы нашли расход СУГ для котла в л/ч.

Далее, умножаем его на 24 ч, а после этого, на количество суток отопительного периода.

Результат следует умножить на коэффициент неравномерности работы котла – 0,474, т.к. котел не работает на полную мощность все 24 ч в сутки.

Например, для котла мощностью 24кВт Vaillant atmoTEC Plus VU INT 240:

  1. Расход газа составляет 2,2 кг/ч;
  2. Переведем в литры: 2,2/0,575=3,82 литра/час;
  3. Рассчитаем количество литров на отопительный сезон: 3,82 литра/час * 24 часа * 210 суток отопительного сезона * 0,474 коэффициент неравномерности = 9125 литров газа на отопительный сезон.

Посчитан расход для данного котла Vaillant atmoTEC Plus VU INT 240

При расчетах не учитывались затраты на приготовление пищи и горячей воды. В любом случае, газовая плита требует на порядок ниже СУГ, чем отопительные приборы. Конечно, эти показатели у каждого дома будут разными, это связанно и с климатом, материалом дома, теплолюбивостью хозяев. Данный расчет показывает примерный расход газа для дома площадью 240 м2. Поэтому нужно правильно рассчитать какая нужна вместимость газгольдера. Про это можно прочитать в статье: Объем газгольдера для загородного дома.

Примеры расчета расхода газа для дома 150 м²

Расчет расхода газа на отопление дома можно сделать по следующей формуле:

V = Q / ((q * КПД) / 100).

В приведенной расчетной формуле буквы имеют следующее значение: Значение q, которое расположено в знаменателе формулы – это калорийность расходного горючего материала. Принимается значение 8 кВт/м³; V – какой объем газа расходуется при отоплении помещения; КПД – это коэффициент полезного действия при сжигании топлива, он всегда обозначается в процентах; Q – это величина нагрузки на отопление помещения с площадью 150 м2.

В приведенном примере предложено жилое помещение, площадь которого составляет 150 квадратных метров, а величина нагрузки составляет 15 киловатт.

Все расчеты расхода газа на отопление приведены относительно данных величин. Обогревать здание будет установка, которая имеет камеру закрытого типа, а КПД составляет 92%.

При самых сильных возможных морозах на улице, расход газа за шестьдесят минут, т.е. один час активной работы котла будет составлять 2,04 м³/ч. Все расчеты произведены по формуле, приведенной в начале заголовка. А за одни сутки расход газа на отопление дома площадью 150 м² будет равняться 2,04*24=48,96 кубических метров. Подсчеты произведены для северных широт нашей страны и с учетом максимально возможных морозов. Т.е. если говорить более профессиональным языком, произведен расчет максимального часового расхода газа.

Во время отопительного сезона температура окружающей среды может отличаться в зависимости от того, в каком регионе живет субъект. Температура может опускаться до -25ºС, а местами и до -40ºС. Поэтому средний расход будет значительно меньше, чем мы рассчитали, и будет в районе 25 кубических метров в сутки.

Получается, что за один месяц отопительного сезона турбированный котел, который установлен и применяется для обогрева жилого помещения, находящегося в средних широтах России, площадью 150 метров кубических, истратит 25*30=750 кубических метров газа. Таким же нехитрым способом с использованием формул можно вычислить потребление газа для помещений других размеров.

Пример расчета расхода сжиженного газа

Большая часть современного отопительного оборудования разработана и работает таким образом, чтобы сжигать газ и отапливать помещение без замены горелки. Поэтому людям будет интересно рассмотреть расходы пропан-бутана, который поставляется населению в баллонах или автономных газгольдерах.

Данная информация, в частности все расчеты, будут интересны тому сегменту населения, которые хотят установить автономное газовое отопление помещения ввиду отсутствия магистрального горючего и автономного газоснабжения.

Чтобы произвести расчет расхода сжиженного газа на отопление помещения, требуется добавить значение теплотворной способности данного вида горючего материала. При этом необходимо помнить, что все объемы природного газа рассчитываются либо в метрах кубических, либо в литрах, а сжиженного в килограммах, которые в дальнейшем необходимо перевести уже в литры.

Теплота сгорания сжиженного газа будет равняться величине 12,8 кВт на один килограмм. Эта величина равняется 46 мегаджоулям на один килограмм. В итоге благодаря формуле мы получаем показатель в 0,42 килограмма за час. Это при условии, что мы использовали котел с КПД 92 %, т.е. как и в приведенном примере выше 5/(12,8*0,92).

Один литр сжиженного газа пропан-бутан имеет массу в 540 грамм. Если перевести данное значение в литры, то мы получаем значение в 0,78 литра сжиженного газа. Если умножить данное значение на 24, то мы получим показатель за одни сутки, и он будет равняться 18,7 литра. Как показывает учет расхода газа, в месяц мы получим значение в размере 561 литр. Это значение для помещения площадью в 100 квадратных метров. Как показывает наш расходомер что при площади здания 200 метров квадратных, расход будет составлять 1122 литра, а при площади дома 300 м2 объем составит 1683 литра.

Выводы и полезное видео по теме

Плюсы и минусы автономной газификации с помощью газгольдера:

Газ из газгольдера – отличная альтернатива другим видам топлива для отопления дома:

Все нюансы автономного газоснабжения СУГ:

После установки особо присматривать за газгольдером не требуется. Если он имеет хорошую антикоррозийную защиту и качественную сертифицированную арматуру, то эксплуатация его будет безопасной. При этом пренебрегать регулярными техосмотрами с привлечением компетентных специалистов также не стоит. В остальном газгольдерное отопление – дорогое по капитальным затратам, но во многих случаях вполне экономически оправданное решение.

А если у вас есть опыт использования газгольдеров для отопления частного дома, пожалуйста, поделитесь им с нашими читателями. Расскажите, какие достоинства и недостатки лично вы заметили в процессе эксплуатации оборудования. Оставляйте свои комментарии в блоке под статьей.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
