Правильный подбор расстояния между контурами определяет эффективность распределения тепла по всей площади помещения. Ошибки в расчетах приводят к появлению «холодных зон» или перерасходу электроэнергии и топлива. Понимание того, как рассчитать шаг укладки трубы теплого пола: точные нормы и расчеты, позволяет создать комфортный микроклимат и оптимизировать затраты на материалы. Процесс проектирования системы занимает от нескольких часов до нескольких дней в зависимости от сложности объекта.
Особенности влияния различных факторов на расчет и стоимость
Мощность котла должна соответствовать суммарному теплопотоку всех петель. Сложная геометрия комнат с нишами и выступами увеличивает расход материалов из-за необходимости дополнительных изгибов. Из личного опыта: при монтаже в комнате с Г-образной планировкой расход трубы увеличился на 12% по сравнению с прямоугольным помещением из-за сложности разворотов «улитки».
Методика определения шага и расчет количества материалов
Определение расстояния между трубами базируется на формуле теплового потока. Шаг выбирается исходя из требуемой мощности на квадратный метр, которая должна перекрывать теплопотери. При стандартном шаге 200 мм удельный тепловой поток будет ниже, чем при шаге 150 мм. Общая длина трубы рассчитывается путем деления площади помещения на шаг укладки с учетом запаса на подводы к коллектору.
- Проведение теплотехнического расчета помещения для определения потерь тепла.
- Выбор диаметра ПНД трубы или сшитого полиэтилена.
- Определение необходимой тепловой мощности на 1 м².
- Подбор оптимального шага укладки (100, 150 или 200 мм).
- Разработка схемы укладки (змеевик или улитка).
- Вычисление общей длины трубы по формуле: Площадь / Шаг.
- Добавление 5-10% запаса на изгибы и подключения.
Зависимость расхода материалов от выбранного интервала представлена в таблице ниже:
| Шаг укладки (мм) | Расход трубы на 1 м² (пог. м) | Примерная мощность (Вт/м²) | Рекомендуемая зона | Сложность монтажа |
|---|---|---|---|---|
| 100 | 10.0 | 120-150 | Ванная, прихожая | Высокая |
| 150 | 6.7 | 80-110 | Спальня, гостиная | Средняя |
| 200 | 5.0 | 60-90 | Холл, теплые комнаты | Низкая |
| 250 | 4.0 | 40-60 | Технические зоны | Очень низкая |
| 300 | 3.3 | 30-50 | Подполы | Очень низкая |
Стоимость комплектующих и выбор материалов
Рынок предлагает различные варианты труб, которые различаются по долговечности и цене. Сшитый полиэтилен считается эталоном благодаря высокой надежности и устойчивости к температурным перепадам. Металлопластик используется реже из-за более высокой стоимости и сложности изгиба. Важную роль играет теплоизоляция (пенополистирол или пенофол), которая предотвращает уход тепла в основание пола.

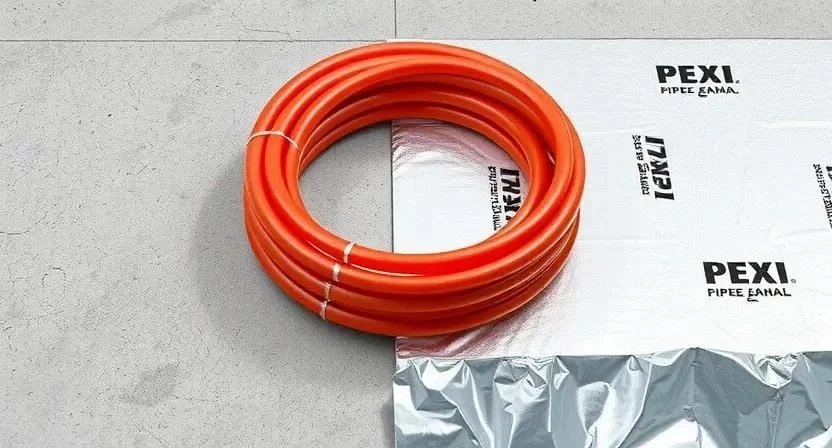

- Труба из сшитого полиэтилена (PEX).

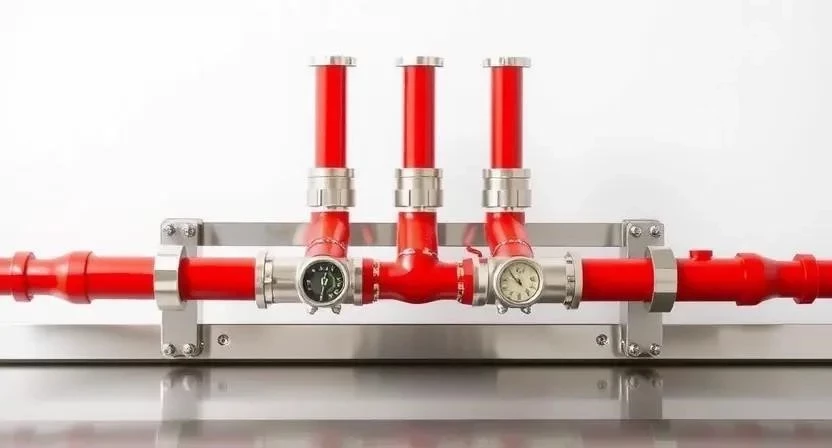

- Коллекторный узел с расходомерами.
- Демпферная лента по периметру стен.
- Экструдированный пенополистирол (ЭППС).
- Фитинги и соединительные элементы.
- Монтажные скобы или сетка.
- Теплоноситель (вода с присадками).
- Бетонная смесь для стяжки.
| Тип трубы | Средняя цена за пог. м | Срок службы (лет) | Особенности | Рекомендация |
|---|---|---|---|---|
| Сшитый полиэтилен | 60 — 110 руб. | 50 | Гибкость, надежность | Оптимально |
| Металлопластик | 90 — 160 руб. | 30 | Жесткость, цена | Для коротких участков |
| ПНД труба | 40 — 80 руб. | 40 | Доступность | Эконом-вариант |
| Композитная труба | 80 — 130 руб. | 50 | Держит форму | Для сложных схем |
| Перфорированная труба | 120 — 200 руб. | 25 | Специфический монтаж | Редко |
Расценки на профессиональный монтаж
Стоимость услуг мастеров зависит от объема работ и сложности объекта. Основная часть оплаты приходится на укладку трубы по площади. Отдельно тарифицируется сборка коллекторного узла и проведение гидравлических испытаний. В крупных городах цены обычно выше на 20-30% из-за затрат на логистику и спроса.
Из личного опыта: заказ монтажа коллекторного узла у профессионалов сэкономил мне два дня работы и исключил риск протечек в местах соединений, что при самостоятельном монтаже часто случается из-за неправильной обжимки фитингов.
| Вид работы | Единица измерения | Цена (руб.) | Срок выполнения | Обязательность |
|---|---|---|---|---|
| Укладка трубы | м² | 300 — 600 | 1-3 дня | Обязательно |
| Монтаж коллектора | шт. | 5000 — 12000 | 0.5 дня | Обязательно |
| Укладка утеплителя | м² | 150 — 300 | 1 день | Обязательно |
| Опрессовка системы | объект | 3000 — 7000 | 0.5 дня | Желательно |
| Монтаж демпферной ленты | пог. м | 50 — 100 | 0.5 дня | Обязательно |
Сопутствующие затраты при устройстве системы
Помимо основных материалов и работ, возникают дополнительные расходы. Доставка громоздких рулонов трубы и листов утеплителя требует грузового транспорта. Аренда профессионального инструмента (например, расширителя для труб) может потребоваться при самостоятельном монтаже. Расходные материалы, такие как хомуты и стяжки, составляют небольшую часть сметы, но их отсутствие замедляет процесс.
- Труборез для чистого среза.
- Инструмент для разгиба трубы.
- Строительный уровень.
- Рулетка и разметочный шнур.
- Перфоратор или шуруповерт.
- Маркер для разметки пола.
- Манометр для проверки давления.
Примеры смет для разных площадей
Расчет стоимости сильно варьируется в зависимости от выбранного шага. Чем меньше расстояние между трубами, тем выше расход материала и стоимость работы по укладке.
Для комнаты 20 м² при шаге 150 мм расчет будет выглядеть следующим образом:
| Статья расходов | Количество | Цена за ед. | |
|---|---|---|---|
| Труба PEX 16мм | 140 м | 80 руб. | 11 200 |
| Коллектор на 2 выхода | 1 шт. | 6000 руб. | 6 000 |
| Утеплитель ЭППС | 20 м² | 250 руб. | 5 000 |
| Работа по укладке | 20 м² | 400 руб. | 8 000 |
| Расходники | комплект | 2000 руб. | 2 000 |
- Размер площади помещения.
- Выбранный шаг укладки (100, 150, 200 мм).
- Бренд и тип используемой трубы.
- Толщина и плотность теплоизоляции.
- Количество контуров (петель) в системе.
Из личного опыта: на объекте площадью 50 м² замена шага с 200 мм на 150 мм в зоне кухни увеличила общую длину трубы на 35 метров, но позволила полностью устранить холодный участок у внешней стены.
Способы оптимизации бюджета
Сэкономить без потери качества можно за счет грамотного выбора материалов. Покупка трубы в больших бухтах (200-500 м) обходится дешевле, чем приобретение нескольких мелких отрезков. Оптимизация схемы укладки позволяет сократить количество дорогих фитингов. Самостоятельный монтаж труб при привлечении профи только для сборки коллекторного узла снижает общие затраты на работы примерно на 40%.
Ответы на часто задаваемые вопросы
Какой шаг выбрать для ванной комнаты?
Для помещений с плиткой и высокой влажностью рекомендуется шаг 100-150 мм, чтобы обеспечить быстрый прогрев поверхности.
Можно ли менять шаг в разных комнатах?
Да, это правильный подход. В спальнях достаточно 200 мм, а в прихожих или санузлах стоит использовать 100-150 мм.
Влияет ли толщина стяжки на шаг?
Да, при слишком толстом слое бетона тепло доходит до поверхности дольше, что может потребовать уменьшения шага для компенсации потерь.
Что будет при слишком маленьком шаге?
Слишком плотная укладка увеличивает гидравлическое сопротивление, что создает избыточную нагрузку на циркуляционный насос и может привести к неравномерному прогреву петель.
