Промывка систем газового отопления: способы промывки и порядок проведения работ

Способы очистки

Перечислим все известные на сегодняшний день методы очистки систем отопления:

  1. гидропневматический;
  2. гидродинамический;
  3. электрогидроимпульсный;
  4. химический + дисперсный.

(В статьях на подобную тему названия очистных операций варьируются.)

Фото 4. От такого «богатства» следует избавлять трубы после многих лет эксплуатации

Гидропневматический метод

Вариант проведения прочистки по завершении отопительного сезона. Это дает возможность не останавливать систему отопления на ремонт в разгар зимы, не провоцирует возникновение аварийных ситуаций. Обслуживание ведется без разборки оборудования благодаря созданию эффекта ударных воздушно-водных волн, позволяющих постепенно, слой за слоем, удалять наросты в трубопроводах и батареях. Ударная волна за счет высокого давления создает внутри завихрения, выполняющие функцию очистки.

Фото 5. С помощью такой аппаратуры выполняется гидропневматическая промывка

ВАЖНО! На материал оборудования влияет ничтожный процент мощности ударной волны, в основном ее сила приходится на отложения и воду. Такой щадящий режим подходит для промывки изношенных систем отопления в старых домах

Порядок действий при использовании метода

Промывка системы отопления предусматривает использование следующих устройств:

  • компрессорная установка;
  • пневматический пистолет;
  • шланги для подачи воды и слива отходов.

Для обеспечения стопроцентного результата промывки рекомендуется проводить ее отдельными участками (по 30–50 метров), поскольку мощности пневмопистолета хватает примерно на такое расстояние.

Алгоритм работы:

  1. сливается вода из системы;
  2. к батарее подсоединяется пневмопистолет со шлангом для слива, шланг перекрывается краном;
  3. одновременно пистолет соединяют с компрессором для нагнетания давления в 15 атмосфер;
  4. при достижении вышеуказанного значения давления производится выстрел, и струей воды смываются отслоившиеся частицы;
  5. немного погодя (достаточно пары секунд) следует открыть кран на сливном шланге, чтобы вывести грязь в канализацию.

С первой попытки удалить все загрязнения едва ли получится, поэтому процесс повторяется неоднократно, покуда не начнет сливаться чистая вода.

Фото 6. Если в канализацию выводится настолько чистая жидкость, значит, промывка произведена качественно

Гидродинамическая промывка

Промывка или очистка системы отопления гидродинамическим методом осуществляется посредством:

  • водяного насоса;
  • шлангов для ввода воды в отопительную сеть и вывода ее в канализацию;
  • специального приспособления с оголовком, разбрызгивающего воду в разные стороны.

Накипь счищается струей воды, направленной по трубам под высоким давлением. Положительным моментом использования этого метода является его экологичность — никаких добавок и химических веществ, способных повлиять на структуру материала, из которого изготовлен трубопровод и батареи. Особенно актуален этот способ при очистке чугунных изделий — контакт с агрессивной химией для них нежелателен.

Фото 7. С помощью такой насадки производится гидропромывка

Способ не из дешевых и достаточно сложен в применении, дилетантам с ним лучше не связываться — требуется участие профессиональных исполнителей.

Электрогидроимпульсная очистка

При использовании этого метода промывки системы отопления задействуются:

  • специальный аппарат, посредством которого в теплоноситель подаются импульсные электроразряды;
  • коаксиальный кабель;
  • сливное оборудование.

Возникающая ударная волна расслаивает накипь без повреждения отопительных устройств. Нет необходимости разбирать промываемые изделия. Метод больше подходит для прочистки промышленного отопления, нежели домашнего. Трубы от импульсных колебаний не страдают. Как и при использовании других методов промывки, отслоившийся мусор выводится наружу потоком воды в канализацию.

Фото 8. Для прочистки системы отопления все средства хороши

Промывка отопления своими руками

Для самостоятельной промывки радиаторов наиболее применима технология механической очистки. В этом случае не придется использовать какое-либо специальное оборудование или специфические химпрепараты.
Перед тем, как промыть теплообменник газового котла своими руками, следует подготовить необходимые материалы:

  • ветошь или старая плотная одежда. С их помощью удастся уберечь ванну от повреждений в процессе промывки в ней радиаторов;
  • фум-лента или сантехнический лен с тюбиком уплотняющей пасты;
  • патрубок, позволяющий подсоединять шланг к резьбовым соединениям.

Из оборудования понадобится следующее:

  • два шланга;
  • набор ключей;
  • корщетка;
  • ерш из стальной проволоки;
  • ведра, таз и тряпки.

Собственно очистка теплообменника и магистралей состоит из нескольких этапов.

  • К сливному патрубку отопительной системы подключают шланг соответствующего диаметра. Другой конец шланга выводят в канализацию.
  • К наивысшей точке системы подключают второй шланг. Как правило, такой точкой является или отвод к расширительному баку, или группа безопасности. Бак или группа безопасности отвинчиваются и на их место прикручивается патрубок, на который надевается шланг. Второй конец шланга подключается к водопроводу.
  • Когда все будет готово, подают воду в систему. Этим самым удается избавиться от накипи и загрязнений, отложившихся в магистралях системы.
  • Приступают сливу теплоносителя. Для этого снимают шланг, через который подавалась водопроводная вода. Место соединения с системой при этом не перекрывают. Под действием гравитации вода начинает сливаться через сливной патрубок в нижней точке магистрали.

Для полного слива теплоносителя необходимо следить, чтобы выпускной конец шланга находился ниже уровня магистралей отопительной системы. В частном доме обеспечить такую конфигурацию будет возможно, если сливать воду в ведра, установленные в подполе.

С обезвоженной системы снимают радиаторы

При этом необходимо соблюдать осторожность. Вполне вероятно, что резьбовые соединения на них закоксовались и придется придется прилагать некоторые усилия, стараясь не повредить резьбу.
Снятые радиаторы переносят в ванну, предварительно застеленную ветошью или плотной тканью

Здесь из промывают проточной водой, обрабатывают корщеткой и ершом из стальной проволоки

После промывки радиатора еще раз тщательно осматривается на предмет оставшихся загрязнений.
Радиаторы устанавливаются на место

Здесь из промывают проточной водой, обрабатывают корщеткой и ершом из стальной проволоки. После промывки радиатора еще раз тщательно осматривается на предмет оставшихся загрязнений.
Радиаторы устанавливаются на место.

Через сливной патрубок производят заполнение магистралей свежей водой. При этом следят за образованием воздушных пробок в труба и радиаторах. Избавиться от воздушных пузырей можно путем приоткрытия кранов Маевского на радиаторах. Как только перестанет шипеть воздух и из крана начинает сочиться вода, их закрывает. По мере заполнения магистралей данную процедуру желательно повторить несколько раз.
После того, как собственно промывка теплообменника газового котла своими руками завершена, запускают систему отопления в работу.
С началом циркуляции теплоносителя возможно повторное образование воздушных пробок в радиаторах. Для их ликвидации повторно манипулируют с кранами Маевского. Часть воздуха будет удаляться самостоятельно через воздухоотводчик.
По мере освобождения трубопроводов и радиаторов от воздуха, давление теплоносителя будет падать. Для его выравнивания необходимо произвести дополнительную подкачку воды из водопровода. Кроме того, следует проконтролировать давление в расширительном баке.

Варианты промывки систем отопления

Выбор технологии промывки системы отопления в многоквартирном доме зависит не только от состава, количества и размеров засоров. Необходимо учитывать состав материалов, из которых изготовлен замкнутый контур, его схему и виды применяемой опрессовки. На одном стояке могут быть установлены изделия из железа, чугуна и полимерного пластика. Сильнодействующее химическое средство или давление может повредить один из них. Поэтому нужно действовать так, чтобы промывание не стало причиной разрушения системы и ее дорогостоящего ремонта. Этот процесс может проводиться по одному из доступных на сегодня варианту, который выбирается индивидуально.

Механическая

Механическая промывка ориентирована больше на радиаторы – стояки и трубы не затрагиваются

Данный способ больше ориентирован на радиаторы, чем на обвязку и стояки. Плюс такого подхода в том, что его можно проводить в любое время года, независимо от того, работает система отопления или отключена на теплый сезон. Главным условием является наличие кранов перед радиаторами и действующая резьба на их торцах.

После перекрытия воды нагревательный элемент нужно отсоединить от обвязки. Снимать его нужно аккуратно, чтобы не повредить пол и стены. Затем изделие нужно вынести на улицу или поместить в корыто. Прочистить батарею можно сантехническим тросом со съемным ершиком соответствующего размера. Можно продуть секции мощным компрессором. Если отопление отключено, есть смысл выполнить аналогичные манипуляции с обвязкой. Трос с ершиком проталкивается до стояка, который меньше горизонтальных участков подвержен образованию осадка.

Химическая

Суть химического метода – растворить отложения внутри и вымыть их под давлением

Химический способ очистки контура является наиболее доступным из всех, которые можно осуществить своими руками. Еще один плюс заключается в том, что при наличии патрубка с краном промывку можно делать при работающей системе отопления. Суть метода заключается в том, что химические реагенты, воздействуя на осадок, вызывают его размягчение, распад на мелкие фрагменты и растворение.

Такими свойствами обладают следующие растворы:

  • лимонная кислота;
  • щелочь (гидроксид натрия NaOH);
  • фосфорная кислота (P2O5•nH2O).

Эти вещества безвредны для металла и пластика, но разрушительны для инородных предметов в системе.

Реагенты закачиваются в систему с помощью подключенного к патрубку насоса, отвечающего за циркуляцию жидкости. В зависимости от свойств раствора для полного удаления осадка требуется 2-8 часов. Это срок указан в инструкции производителя.

Гидродинамическая

В систему вводится шланг, откуда поступает жидкость с абразивными добавками

Гидродинамический метод используется для промывки каналов большого объема и протяженности. Применение химии для таких магистралей экономически невыгодно. Поэтому применяется более эффективный, но тяжелый подход. Его суть состоит в том, что в трубу вводится шланг, по которому под высоким давлением подается жидкость с абразивными добавками. Разрушение налета происходит за счет трения и ударного воздействия. Если налет толстый, потребуется много времени и сил для его удаления.  Для достижения желаемого эффекта необходимо снять все внутренние фильтры. Лишние препятствия на пути циркуляции носителя снижают его скорость и задерживают смытый материал.

Гидропневматическая

Гидропневматический метод применяется для обслуживания трубопроводов еще с середины прошлого века. Данная технология отличается низкой себестоимостью и высокой эффективностью. Суть способа состоит в комплексном воздействии на отложения химических веществ и давления.

На начальном этапе контур замыкается, к нему подсоединяется компрессор. Циркуляция производится поочередно в разных направлениях, что способствует получению более быстрого и качественного результата. На завершающем этапе жидкость под сильным давлением сбрасывается в коллектор, унося с собой все загрязнения.

Электрогидроимпульсная

Аппарат для импульсной очистки водой

Данная методика основана на ударном воздействии воды на засоренные участки. При этом отсутствует риск повреждения фитингов, разрыва пластиковых и алюминиевых труб. Поскольку вода является несжимаемым веществом, это свойство положено в основу технологии.

Промывка отопления осуществляется специальным оборудованием ударного типа. Водяная пушка выстреливает струей, которая срывает отложения со стенок, разрушает глухие перемычки и уносит с собой инородные предметы. Волна движется со скоростью до 1500 м/с, создавая давление до 12 атмосфер. Эффект очистки наблюдается на удалении 60 метров от места установки оборудования.

Опрессовка отопительной системы

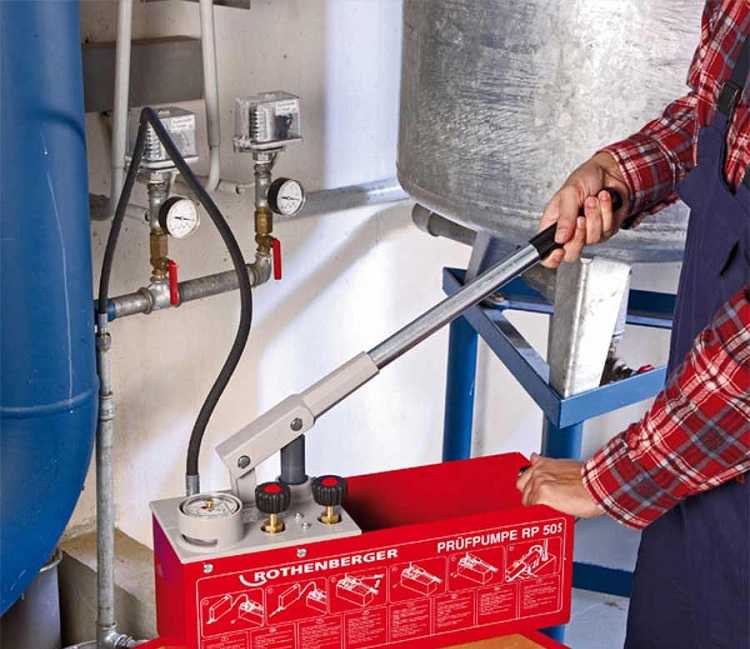

Ручной опрессовочный насосЭлектрический опрессовщик

Перед запуском системы нужно выполнить ее опрессовку. Эта процедура позволяет обнаружить протечки и прочие слабые места.

Опрессовка проводится с помощью компрессора либо насоса. Главное, чтобы оборудование могло выдавать давление, превышающее рабочее для вашей системы. Этот показатель уточните в местной коммунальной службе.

Последовательность действий следующая.

Первый шаг. Визуально изучаем отопительный контур на предмет наличия видимых дефектов. Запоминаем подозрительные места.

Второй шаг. Подключаем насос к системе отопления (руководство по подсоединению приводилось ранее) и подаем давление, превышающее рабочее на 1-2 атм. Предварительно отключаем клапан аварийного сброса давления.

Опрессовка системы отопленияОпрессовка системы отопления

Третий шаг. Подключаем к насосу манометр. В течение 1-2 часов фиксируем показатели давления. Если они не меняются, с системой все нормально. Если давление падает, имеют место утечки. Обнаружить утечки очень просто. Достаточно нанести на элементы системы мыльный раствор. В дефектных местах появятся пузыри.

Смазываем мыльным раствором трубы и соединения

Обнаруженные повреждения устраняются подходящим способом (холодной сваркой, вяжущим раствором и т.д.). После заделки дефектов испытания нужно провести повторно. Если давление остается на одном уровне, вы со всем справились. Можете подавать теплоноситель на контур и включать отопительную систему.

Промывка системы отопления позволяет устранить засоры и накипь, увеличив тем самым эффективность работы магистрали и продлив срок ее службы. Теперь вы владеете всей необходимой информацией для самостоятельного проведения необходимых мероприятий.

Удачной работы!

В каких случаях не нужна промывка системы отопления?

В многоквартирном доме, оснащённом централизованной отопительной системой периодичность чистки должна составлять не реже чем 1 раз в течение календарного года. Если речь идёт об автономном комплексе, то частота промывки будет определяться исходя из необходимости. В случае с ощутимым падением эффективности работы отопительного контура обязательно необходима промывка.

Данное правило не применимо к металлическому водопроводу, который покрыт изнутри антикоррозийными веществами либо к алюминиевым и биметаллическим изделиям. Это в первую очередь обусловлено их незначительным внутренним объёмом, из-за чего жидкость циркулирует на большой скорости. вымывая различного рода грязь.

Помимо этого не нужно промывать закрытые системы отопления, оснащённые специальными грязевиками. Теплоносителю в такой системе не нужна внешняя подпитка а, следовательно, нет притока новых примесей и грязи извне. А самое главное, что система оснащается съёмными фильтрами.

Из практики было доказано, что регулярная промывка отопления приводит к увеличению эксплуатационного ресурса обогревательного устройства до 7 лет, а улучшение энергоэффективности возрастёт как минимум на 25%. И, если гидродинамическую промывку можно отнести к щадящему способу, то химический метод приравнивается к проведению капитальных ремонтных работ.

Только благодаря очистке всех узлов отопительной системы она будет работать с меньшими нагрузками. При этом сильно облегчается циркуляция воды, что приводит к увеличению теплоотдачи батарей. Благодаря этому можно добиться значительной экономии энергоресурсов. используемых для разогрева теплоносителя.

Как почистить батарею

Но не всегда требуется чистка всей системы. Часто трубы чистые, а засорены только радиаторы. Как это определить? Когда нужно промывать радиатор? По температуре:

  • стояк и подводящие трубы горячие, а радиатор еле нагрет, скорее всего, он забился;
  • не греют некоторые секции или части отопительного прибора;
  • вверху нормальная температура, а низ остается холодным.

Все это говорит о необходимости чистки радиатора.

Холодная или неравномерно прогретая батарея — признак того, что пора проводить промывку системы или радиатора

Промывают батареи после окончания отопительного сезона. Если при установке на подаче и обратке поставлены шаровые краны, а при однотрубной разводке есть еще и байпас, то можно это делать и в отопительный сезон: закрыв краны радиатор можно снять. Система при наличии байпаса будет работать дальше.

Снимаете батареи, скручиваете всю арматуру. Несете в место, где есть источник воды. Если промываете радиатор в квартире, это может быть ванная, но только если она чугунная (на дно киньте побольше старых тряпок, чтобы не побить эмаль). В частных домах промывку делают на улице, дотянув до места шланг с водой. Часто промывают только водой: заливая ее в разные коллекторы. При достаточно сильной струе вымываются даже стойкие отложения.

Есть специальная насадка, которая создает узкие сильные струи, которые разбивают даже многолетние накопления

Если организовать струю воды нет возможности, все коллекторы кроме одного закройте заглушками (купите на рынке или в магазине). Залейте внутрь воду и закрутите последний коллектор. Теперь потрушиваете и переворачиваете батарею.

Чугун переворачивать непросто, да и потрусить не получится. Зато можно постучать: киянкой или деревянным молотком. Если отложений еще много и водой они не вымываются, можно попробовать кое-какие химические средства. Стенки у него толстые, так что вряд ли повредятся.

Чистят чугунные батареи при помощи сыворотки или каустика, некоторые используют средства для чистки канализации типа «Крот». Но «Крот» — это сильнодействующее вещество и с ним нужно быть аккуратным. Залив средства, периодически батарею переворачиваете, постукиваете. Через сутки-двое (или несколько часов, смотря, что залили), заглушку откручиваете, все содержимое сливаете. Вот тут нужно будет подумать: куда. Возможно, в ведро или корыто, а потом в канализацию, но вариантов много. Вылив все содержимое, тщательно промываете водой: если что-то останется из химических средств, активизируется коррозия. После такой обработки внутри должно быть чисто.

Вот так может забиться радиатор

Устанавливаете радиатор на место, и проверяете: включаете систему на некоторое время при повышенном давлении. Это так называемая опрессовка системы. В системе индивидуального отопления это несложно: открываете кран подпитки и заполняете систему, следите за давлением по манометру. Как только оно превысит рабочее в 1,5 раза, поток теплоносителя перекрываете. Оставив систему на некоторое время в таком состоянии, проверяете ее на прочность. По истечение суток, часть теплоносителя сливаете, доведя давление до нормы.

Для проверки отдельного радиатора в квартире используют опрессовочный аппарат. Покупать такой агрегат необязательно: можно взять в аренду. Они есть ручного типа, работают просто: в емкость заливается вода, при помощи ручной помпы закачивается внутрь, и ею же (помпой) создается избыточное давление (отображается на манометре). Зная рабочее давление в своей системе, вы создаете проверочное на 20% выше. Если нигде не потекло — можно считать, что все прошло удачно.

Опрессовочный аппарат для проверки герметичности системы. Лужи на полу — свидетельство того, что придется устранять течь

Длительная и непростая это процедура, а промывка чугунного радиатора, еще и физически тяжела. Тем не менее, поддержание чистоты системы — залог экономного отопления: теплоотдача такой системы выше.

Чем заполнить систему после промывки?

После того, как вы промыли систему отопления и увидели, сколько в ней разнообразных отложений, особенно остро становится вопрос выбора нового теплоносителя. Он должен содержать минимум примесей солей и кальция, микроорганизмов, а также воздуха, ведь всё это провоцирует коррозию и формирует налет на стенках труб и радиаторов.

Заполнить контур отопления непосредственно из водопровода – пожалуй худший выбор. Она часто бывает слишком жесткой, то есть с обилием солей различных металлов. Кроме того, она несёт в себе всю грязь из труб центрального водопровода, а кислородом обогащена настолько, что порой бывает белой – при сильном напоре.

Чтобы использовать такую воду для контура отопления, как минимум, ей необходимо дать хорошенько отстояться, чтобы выветрились все газы, в том числе – хлор, а твердые частицы осели на дно. Кроме того, хорошо бы пропустить её через фильтр.

Демонтировав и промыв радиатор начисто, не стоит заливать в него теплоноситель с примесями, иначе уже в следующем году понадобится повторная промывка

Как вариант, можно использовать дождевую воду, ведь она мягкая и доступная. Однако, отстаивание или фильтрация всё равно обязательна. Кроме того, в дождевой воде часто размножаются микроорганизмы, что может сказаться на радиаторах не лучшим образом.

Хороший выбор – дистиллированная вода, ведь она не содержит абсолютно никаких примесей выпадающих в осадок. Кроме того, такой выбор стоит недёшево, ведь объём системы отопления не 5-10 литров, а в десятки раз больше.

Как ни странно, один из лучших вариантов – старый теплоноситель, слитый из системы перед промывкой. Все примеси, которые в нём могли вступить в реакцию с трубами и осесть на их стенках, уже это сделали, да и воздух вышел за время работы.

Достаточно его хорошенько отфильтровать, чтобы удалить частицы, смытые со стенок труб, а добавить до нужного уровня можно дистиллированной воды – в этом случае её понадобится совсем немного.

Тёмный теплоноситель не всегда непригоден для повторного использования – цвет указывает лишь на то, что он уже вступал в реакцию с металлом

Иногда советуют заполнять контур отопления антифризом со специальными присадками против ржавчины. Действительно, такой теплоноситель не образует налёта, но стоит он дорого, а теплоёмкость и теплоотдача у него хуже, чем у воды. В результате, залив такой дорогой теплоноситель, вы станете ещё и больше платить за газ, ведь система будет работать не так эффективно.

Учитывая это, рекомендовать антифриз можно только в том случае, если отопление зимой используется не постоянно, а каждый раз сливать теплоноситель нет возможности или желания. Подробнее о различных видах теплоносителя для систем отопления можно прочесть в этом материале.

Дисперсная промывка труб

Этот способ представляет более совершенное поколение промывки труб. Дело в том, что используемое вещество действует только на отложения и их взаимодействие с поверхностью труб, при этом не вступая в реакцию с металлом, из которого изготовлена система. Очистка также выполняется с использованием насоса.

К преимуществам этого способа очистки можно отнести следующее:

  • Возможность использования круглый год в любой системе отопления, независимо от материала изготовления.
  • Отсутствие токсических веществ в составе средства для очистки труб.
  • Полное растворение отложений и их выведение, благодаря чему исключается возможность повторного засорения.
  • Создание дополнительной защиты внутренних поверхностей трубы для дальнейшей безупречной эксплуатации системы.

Что такое промывка и опрессовка отопительной системы

Промывка труб необходима для нормальной работы отопительной системы

Работы для подготовки и возобновления бесперебойного функционирования отопления гарантируют безаварийность течения теплоносителя.

Промывка

Если в квартире батареи стали греть хуже, чем раньше, причин бывает несколько:

  • плохая работа бойлера;
  • поломка насоса;
  • завоздушивание труб.

При многолетней эксплуатации в трубах, отопительных приборах, коллекторах скапливается мусор, частицы окалины, ржавчина. Разрастаясь внутри, они забивают проходное отверстие для теплоносителя, пористая структура уменьшает теплоемкость металлических частей отопительных приборов.

Последствия засоров:

  • прогорание теплообменника, требующее его замены;
  • разница температур в батареях;
  • шум в насосе с последующим выходом из строя;
  • поломка бойлера.

Для устранения, предотвращения загрязнений выполняется промывка.

Минеральные отложения способны полностью блокировать движение теплоносителя

Снижение эффективности отопления происходит по 2 главным причинам:

  1. Появление минеральных отложений. Неоцинкованные трубы охотно принимают на поверхность соли кальция, магния. С оцинкованными трубами таких проблем не возникает.
  2. Разрастание ила на участках труб с низкой скоростью движения теплоносителя. Этому явлению подвержены многосекционные чугунные радиаторы. Зависимость пропорциональна увеличению объема и количества секций.
  • специальным гидропневматическим оборудованием;
  • химическими реагентами.

Основа химреагентов — кислота.

Опрессовка

Данная процедура предназначена для проверки гидросистемы на слабые места. Испытания проводятся с помощью избыточного давления водяного контура или пневматическим методом.
