Система отопления для частного дома ленинградка и ее схема

Варианты схем устройства однотрубного отопления

Системы однотрубного отопления подразделяются:

  • По типу циркуляции теплоносителя – с естественной и искусственной циркуляцией.
  • Закрытой (герметичной) и открытой.
  • Вертикальная и горизонтальная.
  • С верхней и нижней разводкой.

Системы с естественной и принудительной циркуляцией

Раньше план систем однотрубного отопления для частных домов имел расширительный бак под потолком, в него поступала горячая вода из печи или другого отопительного агрегата, а дальше самотеком текла по трубам в радиаторы. Система была достаточно проста и надежна и успешно реализовывалась мастерами при модернизации печной системы отопления в небольших одноэтажных домах с длиной трубной обвязки в пределах 30 м (а раньше большинство домов имели площадь в пределах 50-70 м² и имели форму близкую к квадрату).

Для нагрева воды в топку печи монтировали трубы, которые и служили теплообменниками между теплоносителем и огнем в топке. Но прогресс не стоит на месте, и на смену печам пришли угольные, газовые и дровяные котлы. Дома начали обрастать отапливаемыми кухнями, верандами, ванными – площадь начала увеличиваться, системы – усложняться, и схема перестала работать.

Прогресс не стоит на месте, и современные автоматические котлы все выпускаются со встроенными циркуляционными насосами. Для отопительных агрегатов, которые сложно автоматизировать (твердотопливные котлы) насос устанавливается отдельно. Основная причина – сильный перегрев насоса при сильном горении топлива. Система с принудительной циркуляцией позволяет реализовать самые сложные схемы отопления, в том числе и теплый пол – при естественной циркуляции обогрев пола просто не будет работать.

Еще одной причиной применения принудительной циркуляции теплоносителя является увеличение площади и этажности строящихся домов (двухэтажный дом или дом с мансардой стоит дешевле такого же по площади одноэтажного).

Открытая и закрытая отопительная система

Распространенные раньше системы с естественной циркуляцией чаще всего были открытыми, уровень воды в баке при перегреве повышался, при охлаждении – понижался. В бак устанавливали патрубок для сброса избыточного давления и пара в атмосферу (или канализацию) в случае перегрева системы.

В полностью автоматизированных современных котлах (на газе, мазуте, пеллетах) имеется небольшая расширительная емкость, позволяющая компенсировать небольшое увеличение давления теплоносителя. Но в принципе давление зависит от температуры, и в исправном котле при повышении давления котел просто отключается, и давление падает.

Намного хуже обстоят дела в котлах на угле, торфе или дровах – горение в них невозможно быстро прекратить, и перегрев воды возможен. Поэтому при разработке проекта система обязательно включает в себя достаточно крупный расширительный бак, клапан для сброса пара в канализацию или в атмосферу, систему автоматической подпитки водой. Даже при установке современных твердотопливных котлов иногда используют открытую систему.

Верхняя и нижняя разводки

Трубопроводы могут пролагаться сверху или снизу от радиаторов. Принципиальной разницы нет, но в частных домах чаще применяют схему с нижней разводкой – так красивее. Верхняя разводка изредка применяется в офисных или производственных зданиях – меньше вероятность задеть трубы грузом или ногами.

Вертикальная и горизонтальная

Вертикальная однотрубная система обогрева многоэтажного дома раньше часто использовалась в многоэтажных домах — вода подавалась на чердак или на верхний этаж и спускалась по отдельным стоякам, последовательно проходя через радиаторы. Такую систему называют ленинградкой или ленинградской.

Горизонтальная – когда труба проложена по горизонтали, отопительные приборы подключены последовательно – используется в одноэтажных зданиях.

Самая эффективная схема однотрубной системы для домов с 3+ комнатами или площадью более 60м2

Выбор схемы разводки для частного дома среднего размера сводится к горизонтальной для одноэтажного дома и вертикальной однотрубной для двухэтажных домов. Отопление разводится со второго этажа сверху, опускается на нижний и собирается обратно к котлу.

Если дом очень большой (более 150 м²) стоит заказать проект в специализированной организации – рассчитать самостоятельно все параметры системы практически невозможно. В любом случае следует выбирать более прогрессивную и экономичную схему с принудительной циркуляцией.

Монтаж системы

Не надеясь на простоту установки, необходимо иметь навык работы с инструментами, теоретические представления о предстоящей работе. Конечно актуально воспользоваться помощью специалистов.

Достичь большей эффективности обогрева помещения помогают сделанные расчеты, проведение тщательной подготовки.

Состав системы отопления «ленинградка»:

  • Котел
  • Трубы (полипропиленовые, металлические)
  • Батареи
  • Баки (расширительный, с клапаном, в зависимости от типа системы)
  • Переходники

Решение установки системы принудительного движения теплоносителя, обязывает приобрести насос. Удобство последующего монтажа, необходимого ремонта обеспечивает запас кранами. Устанавливаются на радиаторы.

Главные составляющие системы могут располагаться изолировано от внешней среды, замурованные в толще стены, находиться на поверхности. Размещение трубы в стене, потолке, либо нише пола, подразумевает теплоизоляцию. Утепление проводят любым материалом. Он позволит снизить теплоотдачу, сохранит температуру радиаторов.

Практикуется установка сверху стены, что нарушает общий интерьер. При установке в пол, монтировочные работы совершают над трубой. Установка системы на поверхности пола позволяет беспрепятственно совершить ремонт, замену составляющих.

Необходимо произвести предварительные подготовительные работы. Рассчитать количество материала.

Основные схемы

Существуют следующие схемы горизонтального отопления.

Однотрубная магистраль

Постоянно двигаясь от источника к источнику, нагревательная жидкость, держит заданную температуру. Данная система отопления имеет отличные технические показатели, сочетающиеся с небольшой ценой.

Плюсы:

  • минимальные затраты;
  • простота в сборке;
  • высокий уровень износостойкости;
  • подходят для обогрева большой площади.

Минусы:

  • ограничения в регулировке температуры в каждом отдельном источнике тепла;
  • хрупкость при механических повреждениях.

Так же стоит учесть тот факт, что в цепочке каждый последующий радиатор должен быть больше предыдущего – это предусмотрено для того, чтобы не снижался коэффициент полезного действия. Для обогрева большой площади необходимо устанавливать коллекторы отопления чаще, чтобы вода, проходящая в трубах, не успела остыть.

Двухтрубная магистраль

Для большего коэффициента полезного действия нужно установить радиаторы. В частном доме обычно их устанавливают под окном, но Вы можете «обогревать» северную сторону, так как она самая холодная.

Таким образом, при неисправности Вам не нужно отключать всю систему отопления сразу, а только конкретный «узел». Наличие компенсаторов обязательно, так как перепады давления могут привести к поломке. Как показала практика, радиаторы хорошо справляются с перепадами давления, резкими напорами воды и не замерзают даже при минусовой температуре.

Поквартирная реверсивная система является замкнутой и имеет ряд преимуществ:

  1. Одинаковая температура на выходе и входе.
  2. Подходит для отопления многоэтажного дома, коттеджа, склада.
  3. Возможность отключения/включения системы, конкретно на определенном участке. Это удобно, так как этот факт значительно упрощает ремонт.

Минусы:

трудность в регулировании температуры при разветвленной системе.

Двухтрубная коллекторная параллельная магистраль

Для удешевления конструкции используются полиэтиленовые или полимерные трубы, которые отличаются высокой прочностью.

Система подключается прямо к коллектору, который равномерно распределяет поступающее тепло по всей площади покрытия.

Особенности строения коллекторной системы отопления: обратная и подающая подводка работает автономно, далее, по трубопроводам проходит тепло к радиаторам, затем возвращается. Охлажденная жидкость снова нагревается и возвращается к радиаторам. Получается замкнутый цикл, регулируемый автоматически.

Обязательно наличие качественного циркуляционного насоса, так как от него будет зависеть производительность всей системы.

Щиток, вмещающий в себя все оборудование, может располагаться в коридоре или санузле. Если данный вид отопления устанавливается в многоквартирном жилом доме, то щиток можно установить в подвальном помещении.

Плюсы:

  • минимальные затраты на трубы;
  • скрытая установка, за стеной (в полу);
  • возможность связывать оборудование в цельную конструкцию;
  • малая стоимость (отсутствие дорогостоящих элементов фиксации);
  • монтаж осуществляется даже на больших площадях;
  • равномерность подачи тепла исключает появление гидроударов.

Минусы:

  • сложность в монтаже, так как зачастую система представляет собой целую сеть из маленьких подсистем;
  • использование в системе труб одного диаметра.

Пластиковые трубы не подвержены коррозии, хорошо переносят перепады температур и отлично зарекомендовали себя при минусовых температурах.

Благодаря своей конструкции, двухтрубные системы имеют больше преимуществ, так как вода не остывает при постоянном движении. Тепло распределяется равномерно, что создает приятный климат в квартире.

Периодически проверяйте работоспособность термостата, он регулирует тепло и отражает показатели. Приемлемую температуру в радиаторах круглосуточно поддерживают теплорегуляторы: в зависимости от погоды, снижаются затраты потребителя на отопление в несколько раз.

Профессиональные инженеры помогут составить план-схему именно для вашего дома, учитывая все особенности оборудования и площадь. Доверяйте монтаж высококвалифицированным специалистам имеющим опыт работы в данной сфере. Высокая эффективность при наименьших затратах, обеспечит комфорт и тепло в Вашем доме.

Смотрите видео, в котором специалист разъясняет, как сделать коллекторную горизонтальную разводку отопления:

Характеристики Ленинградки

При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:

  • Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
  • Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.

Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.

Для улучшения свойств оборудования его комплектуют различными приспособлениями:

  • Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
  • Термостаты направляют теплоноситель в нужные зоны.
  • Вентили используют для регулировки циркуляции воды.

Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.

Достоинства и недостатки

К плюсам использования относят:

  • Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
  • Доступность – детали для сборки есть в любом строительном магазине.
  • Система отопления частного дома Ленинградка при поломках легко ремонтируется.

Среди недостатков отмечают:

  • Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
  • Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
  • Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.

Как правильно монтировать?

Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.

Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.

2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:

  • Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
  • Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
  • В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
  • Замыкают оборудование на нагревательном котле.

Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.

«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».

Григорий Астапов, Москва.

«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».

Олег Егоров, Санкт-Петербург.

«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».

Алексей Чижов, Екатеринбург.

Принцип действия схемы отопления «Ленинградка»

Появление современного обогревательного оборудования, новых технологий позволило усовершенствовать «Ленинградку», сделать ее управляемой и увеличить функциональные возможности.

Классическая «Ленинградка» представляет собой систему обогревательных приборов (радиаторов, конвертеров, панелей), соединенных единым трубопроводом. По этой системе свободно циркулирует теплоноситель — вода или смесь антифриза. В качестве источника тепла выступает котел. Радиаторы устанавливают по периметру жилья вдоль стен.

Галерея изображений
Фото из
Ленинградка — усовершенствованный вариант одной из самых простейших схем отопления, применяемый по сей день в обустройстве домов небольшой площади

Приборы в этом варианте отопления последовательно подключаются к коллекторной трубе, теплоноситель поочередно перетекает от одного радиатора к другому

Сборка отопления Ленинградка производится с помощью тройников, коллектроная труба располагается по периметру помещения

Для устройства однтрубных контуров отопления характерно минимальное количество труб, соединителей и арматуры, что положительно отражается на бюджете сооружения

В числе отопительных систем, относящихся к схеме Ленинградка, есть открытые сооружения с характерным для них незамкнутым бачком. Чаще всего это гравитационные варианты

В случае устройства Ленинградки в приоритете закрытые схемы с герметичным расширительным баком, группой безопасности и циркуляционным насосом, т.к. при характерном нижнем подключении приборов требуется стимулирование движения теплоносителя

Для сооружения системы Ленинградка характерно нижнее подключение приборов отопления и горизонтальная разводка. Батареи оснащаются кранами для возможности отключения на случай ремонта

Для устройства Ленинградки с естественным перемещением теплоносителя требуются точные расчеты. В этом случае коллекторная труба прокладывается только сверху, а теплоноситель перетекает по вертикали

Одна из простейших схем организации отопления

Принцип устройства системы и подключения приборов

Предельно простая в сооружении система отопления

Минимальная материалоемкость Ленинградки

Расширительный бак открытой отопительной системы

Однотрубная закрытая отопительная система с эспанзоматом

Распространенный вариант с нижним подключением

Подача теплоносителя в схемах с верхней разводкой

Систему отопления, в зависимости от расположения трубопровода, делят на два вида:

  • горизонтальную;
  • вертикальную.

Трубопровод системы может располагаться либо снизу, либо сверху. Верхнее расположение труб считается наиболее эффективным в плане теплоотдачи, в то время, как нижние трубы проще монтировать.

Нижнее подключение приборов требует обязательного использования насоса, из-за чего экономические приоритеты системы несколько сокращаются. При верхнем варианте необходим точный расчет в период проектирования и устройство разгонного участка, из-за чего увеличивается протяженность трубопровода и расходы на его сооружение.

При нижнем подключении приборов отопления к отопительной магистрали необходимо предусмотреть сужение труб на участке, необходимое для направления теплоносителя в радиатор

Циркуляция теплоносителя может происходить принудительно (с помощью циркуляционного насоса) или естественно. Также система может быть закрытого или открытого типа. Об особенностях каждого вида системы расскажем в следующем разделе.

Именуемая «Ленинградкой» однотрубная система отопления подходит для одно-, двухэтажных жилых построек небольшой площади, оптимальное количество радиаторов – до 5 штук. При использовании 6-7 батарей необходимо произвести скрупулезные расчеты конструкции. При наличии от 8 радиаторов система может быть недостаточно эффективной, а ее установка и доработка — неоправданно дорогостоящей.

Диагональный вариант подключения в однотрубной схеме хоть и позволяет увеличить теплоотдачу системы на 10 — 12 %, но не избавляет от «перекоса» в температурном режиме между первыми от котла и крайними батареями

Особенности монтажа

При скрытом монтаже нужна теплоизоляция стен

Обустройство однотрубной системы «Ленинградка» требует внимательность при расчетах и исполнении. Для ее внедрения необходимо заранее вычислить размеры труб, количество секций в радиаторе, подготовить помещения и сделать ряд других работ.

Система состоит из следующих обязательных элементов:

  • котел;
  • трубопровод;
  • секции отопительных батарей;
  • бочок расширительный;
  • тройники.

Если будет организована система отопления «Ленинградка» с принудительной циркуляцией, потребуется еще насос. Чтобы улучшить возможности, применяются шаровые краны (по 2 штуки на одну батарею) и байпасы с игольчатым клапаном.

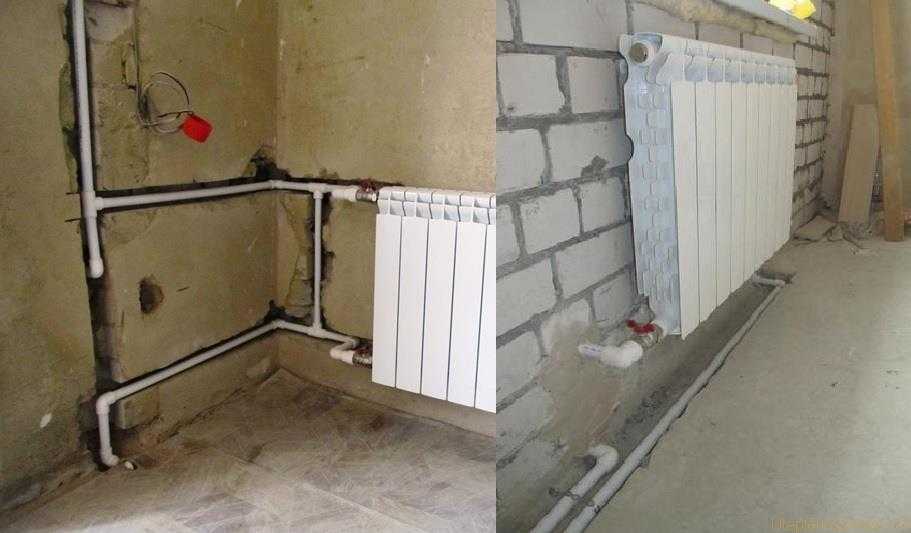

Главная магистраль может монтироваться в плоскость стены или по ее поверхности

При нахождении внутри стен, пола или потолка важно сделать качественную теплоизоляцию. В ином случае будут возрастать тепловые потери и температура в радиаторах будет ниже. Это связано с микротрещинами, которые образуются в процессе штробления стен

Это связано с микротрещинами, которые образуются в процессе штробления стен.

Заранее выбирается место установки расширительного бака и котла. Бак следует ставить выше уровня радиаторов – например, на чердаке. Котел обычно монтируют в подвале.

Выбор материалов

Трубы выбирают с учетом протяженности магистрали, температуры теплоносителя, способа монтажа

От материала труб зависит количество тепла в радиаторе. Обычно используются полипропиленовые или металлические изделия.

Отопление в частном доме из полипропиленовых труб «Ленинградка» легко сделать своими руками

Важно учесть, что такие трубы не подходят для монтажа в домах, расположенных в северных регионах. Это связано со свойствами материала. Полипропилен плавится при достижении +95°С, из-за чего возрастает риск разрыва труб при максимальной теплоотдаче системы

Полипропилен плавится при достижении +95°С, из-за чего возрастает риск разрыва труб при максимальной теплоотдаче системы.

Металлические изделия монтируются сложнее, так как требуется сварка компонентов, но их качество и надежность находятся на высоком уровне. Они способы выдерживать высокие температуры. Отличаются долговечностью.

Диаметр трубы зависит от количества обогревателей. Если в доме будет установлено 4-5 радиаторов, нужны трубы с диаметром 25 мм и байпас на 20 мм. При числе батарей, равном 6-8, выбирается магистраль 32 мм и байпас на 25 мм. В случае создания самотечной системы покупаются трубы с диаметром 40 мм и более. Размер также зависит от количества батарей в схеме.

Соединение элементов и труб друг с другом

В собранную магистраль встраиваются байпасы. Они изготавливаются отдельно с отводами, расстояние между которыми рассчитывается с погрешностью 2 мм. Допускается наличие люфта на подравнивание 1-2 мм. При повышении этого расстояния система может протечь. Для определения точных размеров в радиаторе выворачиваются угловые вентили, между центрами муфт измеряется расстояние.

К отводам нужно приварить или присоединить тройники. Одно отверстие должно отводиться под байпасы. Второе выбирается по расстоянию между центральными осями отводов.

Сварка частей

Металлические трубы соединяются методом сварки. Для этого мастер должен иметь специальное оборудование и навыки работы с ним. В ином случае монтаж следует доверить профессионалам.

При сварке важно следить за тем, чтобы не образовывался внутренний наплыв. Это приведет к уменьшению количества теплоносителя, который попадает в радиатор. При образовании наплывов работу следует переделать

При образовании наплывов работу следует переделать.

После сварки всей частей радиаторы помещаются на стену при помощи угловых вентилей и муфт. В штробы укладываются байпасы с отводами. Измеряется их длина, отрезается лишнее.

Заключительные работы

Перед пуском системы отопления необходимо убрать лишний воздух. Для этого открывают краны Маевского

Важно провести визуальный осмотр всех соединений

После этого выполняется тестирование собранной схемы и выполнение балансировки. Температуру следует выровнять во всех радиаторах при помощи игольчатого клапана.

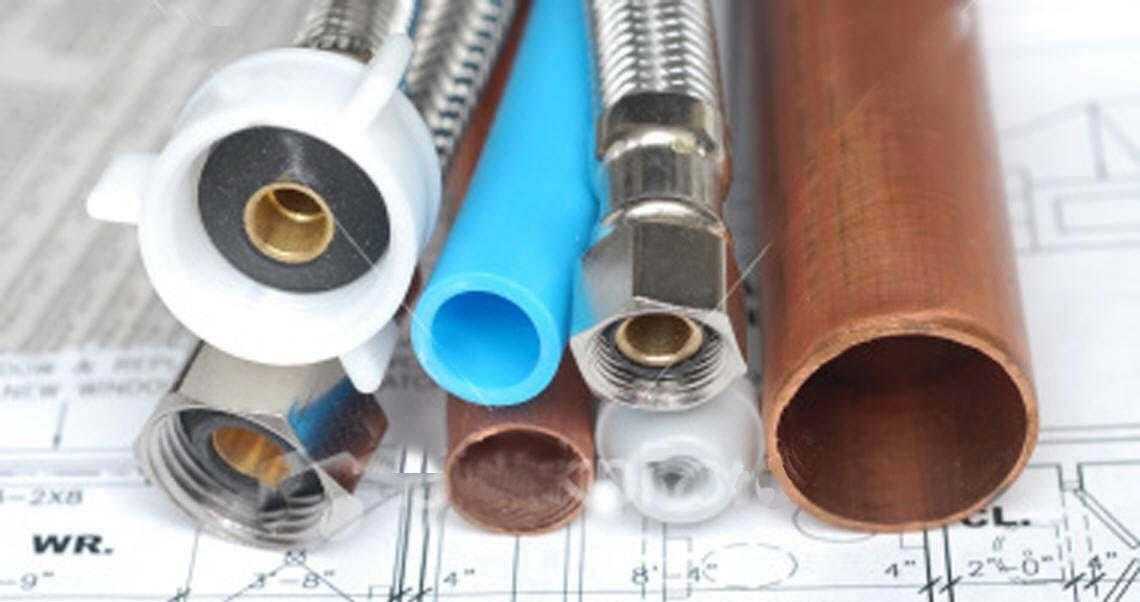

Подходящие трубы

К решению возникшего вопроса стоит подойти максимально ответственно. Лучше не торопиться и учесть важные моменты:

  • Способ монтажа
  • Показатель максимального давления
  • Наличие или отсутствие насос в системе
  • Количество труб в конструкции системы

Стальные трубы. Популярные на рынках до недавнего времени. Чаще используются в проведении коммуникаций, где требуется большой диаметр сечения. Трубы из стали отлично проводят тепло, при сильном прогреве не расширяются, легко переносят повышенное давление.

Трубы сохраняют прочность даже на изгибах. Способны без последствий выдерживать перепад температур. Оптимальное соответствие цены и качества. Трудности составляют монтаж, требующий применения дорогого оборудования.

Легированная сталь. Достаточно крепкий материал. Состав материала содержит примеси, что позволяет повысить эффективность работы системы. Трубы усовершенствованного металла устойчивы к коррозии, просты в уходе. Вес конструкции значительно снижен. Трубы применяются в системе со сбоями давления и температурного режима. В качестве теплоносителя допустимо использовать раскаленный пар.

Читайте так же:

Ключевые преимущества и недостатки ленинградки

Универсальных и одновременно идеальных систем организации отопления не бывает. И у однотрубной схемы есть преимущества и недостатки.

Рассмотрим сначала плюсы:

  • Главное преимущество — возможность спрятать подающие трубы в пол и установить их под дверь.
  • Возможность выполнить сборку системы самостоятельно, используя минимальное количество элементов.
  • Отсутствие трудоемких процессов, что позволяет максимально снизить стоимость работ.
  • В собранном виде однотрубная схема состоит из минимума торчащих труб, а что увеличивает эстетическую составляющую сборки.
  • Ленинградку можно одновременно подключать к двум отопительным котлам. Поэтому легко охватить большой дом одним кольцом, включив в него систему теплого водяного пола.
  • При условии существования байпасов легко выполнить своими руками ремонт радиаторов.

Установка радиатора отопления в доме

Недостатки у системы есть, но их легко можно устранить, собрав своими руками правильную однотрубную систему отопления частного дома. Чтобы во всех радиаторах была одинаковая температура, необходимо установить в конце системы батареи с большим количеством секций. Это поможет уровнять температуру везде.

Обратите внимание! Выбирая горизонтальную прокладку, нельзя устанавливать в ванной комнате полотенцесушители и монтировать в систему водяной теплый пол. Для нормального функционирования ленинградки необходимо увеличивать давление теплоносителя

Поэтому использование циркуляционного насоса желательно. Увеличить давление можно, подняв температуру теплоносителя. Но в этом случае увеличится и расход топлива

Для нормального функционирования ленинградки необходимо увеличивать давление теплоносителя. Поэтому использование циркуляционного насоса желательно. Увеличить давление можно, подняв температуру теплоносителя. Но в этом случае увеличится и расход топлива.

Обобщение по теме

Сегодня можно говорить о буме строительства индивидуального жилья. Многие предпочитают решать самостоятельно проблемы, которые возникают у собственников частного дома. Практика показывает, что, выполняя своими руками монтаж отопления, можно значительно экономить. Чтобы не допускать ошибок, выбираются более простые схемы. А самая легкая в сборке система — это однотрубный вариант отопления частного дома. Ленинградка — эффективная и экономичная схема отопления, которая легко собирается и обслуживается.

В подобной системе совершенно нет стояков обратной подачи либо приема воды в качестве отработанного теплоносителя.

Помимо этого, однотрубные системы существенно проще в монтаже и требуют гораздо меньшего количества материалов.

Благодаря особенному устройству однотрубной системы, а именно — последовательному соединению радиаторов — в процессе ее эксплуатации нельзя отрегулировать интенсивность нагрева каждого из них без негативных последствий для последующих. Таким образом, если в спальне жарко и необходимо убавить температуру, придавив вентиль на радиаторе, в остальных комнатах вода тоже начнет остывать.

Данная система отопления требует повышенного давления теплоносителя в ходе эксплуатации.

Если речь идет об устройстве однотрубной системы отопления в одноэтажном доме, то она должна располагать вертикальным розливом.

Емкость-расширитель должен обязательно устанавливаться на чердаке, который в данном случае выполняет функцию технического этажа.

Когда такую систему устраивают в многоэтажном доме, прибегают к дополнительным ухищрениям для обеспечения одинаковой температуры теплоносителя на всех этажах. При вертикальном изливе вода по однотрубной системе спускается вниз, проходит последовательно через радиаторы на всех этажах, в каждом из которых отдает часть тепла. Поэтому при такой системе на каждом этаже устанавливают дополнительные перемычки, на нижних этажах ставят большее число секций радиатора, нежели на верхних.

Преимущества

На сегодняшний день однотрубная система является одной из самых распространенных, особенно в строительстве частных домов. Основные ее недостатки, характерные для советского времени, удалось устранить.

Во-вторых, значительное достоинство такой системы заключается в экономии материалов и более эстетичном внешнем виде готовой конструкции.

В-третьих, существует множество технологических приемов, которые избавят от проблем, имевших место десять лет назад. При использовании современных однотрубных систем отопления устанавливаются термостатические клапаны, специальные воздухоотводчики, радиаторные регуляторы, балансировочные вентили, шаровые краны. Все это позволяет добиться снижения температуры в предшествующих радиаторах без ее понижения в последующих.

Схема разводки

В частном доме при устройстве однотрубной системы отопления, теплоноситель поступает в установленные в доме радиаторы последовательно.

Горячая вода или антифриз, перемещаясь по направлению движения, поступая в первый радиатор, передает ему долю тепла и несколько остывает, таким образом, вторая и последующая батареи, которые находятся в цепочке, получают не такую горячую воду.

В помещении, где расположен последний радиатор, температура будет ниже, чем в той комнате, где размещен первый радиатор.

Чтобы обеспечить комфортную одинаковую температуру во всех комнатах, необходимо устанавливать дополнительные секции в те помещения, куда теплоноситель поступит в последнюю очередь.

Для сбалансированной работы системы применяют дополнительные механизмы на радиаторах – шаровые краны, балансировочные вентили терморегуляторы и прочее. Этих приспособления позволяют управлять температурой в приборах отопления.

Особенности и устройство

При горизонтальной системе, существует необходимость поддерживать перемещение теплоносителей в принудительном порядке, с помощью насоса. Горизонтальную систему в одноэтажном здании прокладывают над полом или маскируют в конструкцию пола. В таком случае для предотвращения потери тепла, делают обязательно теплоизоляцию труб. Кроме того, радиаторы устанавливают в обязательном порядке по одному уровню, горизонтальная магистраль делается с уклоном в сторону перемещения теплоносителя.

В двухэтажном здании горизонтальная система располагает вертикальным стояком, по которому теплоноситель подается на верхний этаж.

Он врезается на первом этаже до первого радиатора, по возможности. В промежутке, образованном стояком и первой батареей, устанавливают краны. Благодаря им можно подавать тепло и регулировать температуру поэтажно.

Можно ли использовать полипропиленовые трубы?

Полипропиленовые трубы наиболее часто используют в современных системах отопления. Полипропилен имеет невысокую стоимость, прост в применении. Не рекомендуется использовать полипропилен в краях, где температура может опуститься ниже 40 градусов.     Следует учесть, что полипропилен при слишком высоких температурах расплавляется, используя данный материал, нельзя допускать нагрев теплоносителя до 90 градусов и выше. В противном случае возрастает риск возникновения аварии. Если нагрев системы допускает вышеобозначенную температуру, целесообразно использование металлических труб. Металл надежнее и прослужит дольше.

При наличии в системе отопления 4-х радиаторов, внутренний диаметр трубы должен быть 24-25 мм. Важным моментом в выборе труб является подборка сечения. Обязательное условие для удобства балансировки отопительной системы.

Ленинградка может делаться из полипропиленовых труб, но лучше все же использовать по старинке стальные.

Технология монтажа системы Ленинградка в частном доме

Что такое Ленинградка в отоплении, мы разобрались, теперь пришла очередь рассказать об особенностях ее монтажа. На подготовительном этапе в стенах штробят отверстия для прокладки труб, если планируется их скрыть. При этом трубопровод обязательно утепляется для защиты от теплопотерь. При желании можно не штробить стены и сделать видимую разводку.

Выбор труб и радиаторов

Полипропиленовые трубы легко и быстро монтируются, но не подходят для построек в северных широтах. В таких регионах устанавливают только металлические трубы, потому что при высоких температурах теплоносителя полипропилен может лопнуть.

Диаметр труб подбирается по количеству батарей:

  • на 4-5 радиаторов понадобится трубопровод сечением 25 мм, а также байпас диаметром 2 см;
  • для 6-8 батарей применяют трубопровод сечением 3,2 см и байпас диаметром 2,5 см.

Также нужно правильно рассчитать число секций в батареях, ведь на входе в прибор теплоноситель имеет одну температуру, а на выходе она уменьшается на 20 градусов. После этого немного охлажденная жидкость смешивается в контуре с теплоносителем с температурой 70°С. Именно поэтому в следующий радиатор попадает жидкость с меньшей температурой, чем в первый. При каждом прохождении отопительного прибора температура будет опускаться все ниже.

Для компенсации теплопотерь увеличивают количество секций в каждом последующем радиаторе контура. Из-за этого теплоотдача прибора повышается. При этом учитывают, что на первый радиатор закладывают 100% мощности, второй прибор требует 110% мощности, а третий – 120%. Требуемую мощность каждого последующего радиатора повышают на 10%.

Укладка и монтаж

Разводка отопления Ленинградка в частном доме подразумевает обязательную установку байпасов. Они встраиваются в магистраль с отдельными отводами

Важно точно вымерять расстояние между отводами. Допустимая погрешность не более 0,2 см. Это позволит точно установить радиатор и угловые краны с американкой

Это позволит точно установить радиатор и угловые краны с американкой.

К отводам крепят тройники и оставляют одно отверстие для установки байпаса. Для установки второго тройника измеряют длину между осями отводов. При этом учитывают размер после установки байпаса на этот элемент.

При сварке металлических труб обязательно избегают внутренних наплывов

При соединении байпаса с магистралью важно первым приварить тот край, который обеспечит простую установку другого конца, потому что бывают ситуации, когда паяльник невозможно вставить между тройником и трубой

Радиаторы вешают на комбинированные муфты и угловые вентили. После этого устанавливают байпас с отводами, длину которых отдельно измеряют. Лишние участки срезают и удаляют комбинированные муфты. Муфты приваривают к отводам.

Перед первым пуском системы из нее стравливают воздух посредством кранов Маевского. Когда запуск выполнен, проводят балансировку системы – регулируют игольчатые клапаны и выравнивают температуру в приборах.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
