Однотрубная система отопления частного дома: схемы + обзор преимуществ и недостатков

Последовательность действий при установке водяного отопления с двухтрубной нижней разводкой

Все начинается с выбора энергоресурса. Если использовать в одной и той же схеме газовый котел в качестве основного, а электрический или работающий на твердом топливе – в качестве запасного, то можно сделать систему отопления энергонезависимой.

Далее следует обратиться в компетентный орган для разработки и утверждения проекта. Только после оформления всей необходимой документации и приобретения оборудования и расходных материалов начинается монтаж системы отопления.

Оснащение котельной

Котельная должна быть достаточно просторной, с высоким потолком и хорошей вентиляцией. Участки стен и пола, находящиеся в непосредственной близости от котла, облицовываются огнеупорными материалами.

Котел устанавливается согласно инструкции по эксплуатации. Дымоход выводится на улицу через специальное отверстие.

Коллекторный шкаф

Этот элемент представляет собой отделение, внутри которого будет располагаться насос, распределительный коллектор, регуляторы и счетчики.

Монтаж труб

Трубы устанавливаются по возможности ровно, без изгибов. При необходимости в стенах делаются отверстия, которые впоследствии аккуратно замазываются цементным раствором. Для соединения труб используется сварка (металл) или специальный утюг (полипропилен).

Установка батарей

Нагревательные элементы располагаются под подоконником. Требования по монтажу относительно стены, пола и подоконника такие же, как и при обустройстве однотрубной системы. Длина радиатора (количество секций) по возможности должна соответствовать ширине оконного проема. На участках ввода и вывода теплоносителя монтируются краны-терморегуляторы.

Завершающий этап монтажа водяного отопления с нижней разводкой – опрессовка. Первый запуск котла производится только в присутствии сотрудников профильной службы.

Почему выбирают такую систему?

Двухтрубное водяное отопление постепенно вытесняет традиционные однотрубные конструкции, поскольку его преимущества очевидны и очень весомы:

  • Каждый из включенных в систему радиаторов получает теплоноситель с определенной температурой, причем для всех она одинакова.
  • Возможность проводить регулировки для каждой батареи. При желании владелец может поставить термостат на каждый из отопительных приборов, что позволит ему получить нужную температуру в помещении. При этом теплоотдача остальных радиаторов в здании останется прежней.
  • Относительно небольшие потери давления в системе. Это дает возможность использовать для работы в системе экономичный циркуляционный насос сравнительно малой мощности.
  • При поломке одного или даже нескольких радиаторов система может продолжать свою работу. Наличие запорной арматуры на подводящих трубах позволяет проводить ремонтные и монтажные работы без ее остановки.
  • Возможность монтажа в здании любой этажности и площади. Потребуется только подобрать оптимально подходящий тип двухтрубной системы.

К недостаткам таких систем обычно относят сложность монтажа и большую, в сравнении с однотрубными конструкциями, стоимость. Это связано с двойным количеством труб, которые приходится устанавливать.

Однако надо учитывать, что для обустройства двухтрубной системы используются трубы и комплектующие небольшого диаметра, что дает определенную экономию средств. В итоге стоимость системы получается не намного выше, чем у однотрубного аналога, а преимуществ при этом она дает намного больше.

Одно из значимых преимуществ двухтрубной отопительной системы – возможность эффективной регулировки температуры в помещении

Как сделать расчет

Без предварительного расчёта мощности будущей отопительной системы добиться комфортного тепла в доме достаточно сложно. Тепловой расчёт помогает подобрать:

  • нагревательный котёл оптимальной мощности;
  • радиаторы с необходимым количеством секций;
  • трубы, запорную арматуру и пр.

Для теплового расчёта понадобятся следующие данные:

  • Общая площадь строения и каждого помещения в отдельности, высота потолков.
  • Назначение каждого помещения (спальня, гостиная, кухня, подсобка и т.д.).
  • Наличие примыкающих к зданию строений.
  • Материал, из которого возведена постройка (стены и потолок, пол и перекрытия, крыша).
  • Используемый вид утеплителя.
  • Количество, тип и размеры окон и наружных дверей.
  • Длительность отопительного сезона и «роза ветров» местности, средние температурные минимумы в данный период.
  • Желаемая температура в доме.
  • Точки подключения к коммуникациям (газ, электросеть, водопровод).

Мощность и теплоотдача

Расчёт необходимой тепловой мощности позволит подобрать точную модель нагревательного котла и радиаторов.

Метод 1. Расчёт мощности отопления по площади:

  • Q – Тепловая мощность (ватт).
  • S – Внутренняя площадь строения (м²).
  • A – Количество ватт от общей мощности отопительной системы на 1м² (обычно это 100 – 150 ватт).
  • k – Коэффициент запаса мощности на случай сильных морозов (1,2 или 1,25).

Данный метод прост, однако не всегда является оптимальным решением, т.к. не учитывает ни климатические особенности региона, ни высотных показателей помещений, ни характеристик материалов, из которых построен дом и пр.

Метод 2. Расчёт мощности отопления по объёму помещения и климатическим особенностям региона.

  • Q – Тепловая мощность (ватт).
  • S – Внутренняя площадь строения (м²).
  • B – Высота стен (м).
  • C – Корректировочный коэффициент теплопотерь (для отдельно стоящих зданий, например, он равен 60).
  • X – Региональный коэффициент.
  • E – Количество дверей.
  • F – Количество окон.
Тип зимы Регион Региональный коэффициент
Теплая зима Юг, Черноморское побережье 0,7 — 0,9
Умеренная зима Средняя полоса России, Северо-Запад 1,2
Суровая зима Сибирь 1,5
Экстремально холодная зима Чукотка, Якутия, Крайний Север 2

Гидравлический расчет

Создаваемое в системе давление теплоносителя не является постоянной величиной. На него постоянно влияет создаваемая в трубопроводе сила трения, корректировка температурных показателей и пр. Это может привести к разбалансировке отопительного контура.

Избежать этого позволяет гидравлический расчёт, обеспечивающий поступление к каждому радиатору теплоносителя в количестве, необходимом для поддержания заданных параметров. В ходе расчёта определяются:

  • диаметр и пропускная способность труб;
  • потенциальные места потери давления;
  • оптимальный объём теплоносителя;
  • условия гидравлической увязки.

Считаем объём теплоносителя по мощности котла:

  • V – Объём водяной массы отопительной магистрали.
  • 13,5 – Ср. объём теплоносителя на единицу мощности котла.
  • Q – Мощность котла (кВт).

Расчёт объёма теплоносителя может производиться и по фактической ёмкости контура, когда суммируются все объёмы составляющих элементов контура (труб, радиаторов и т.п.).

Расчёт скорости движения теплоносителя:

  • V – Скорость движения теплоносителя (м/с).
  • Q – Мощность котла (ватт).
  • L – КПД котла.
  • K – Температура теплоносителя на выходе из котла.
  • Ko – Температура теплоносителя на обратке.

Оптимальной скоростью движения жидкости считается показатель в интервале от 0,3 до 0,7 м/с. Отклонение от установленного норматива грозит либо завоздушиванием контура, либо излишними шумами.

Диаметр трубы

Определение сечения трубы основывается на результатах теплового и гидравлического расчёта.

  • D – Сечение трубы (см).
  • Q – Мощность котла (ватт).
  • K – Температура теплоносителя на выходе из котла.
  • Ko – Температура теплоносителя на обратке.
  • V – Скорость движения теплоносителя (м/с).

Расчёт достаточно сложный, поэтому проще использовать готовые таблицы или специальные онлайн-калькуляторы, широко представленные на просторах интернета.

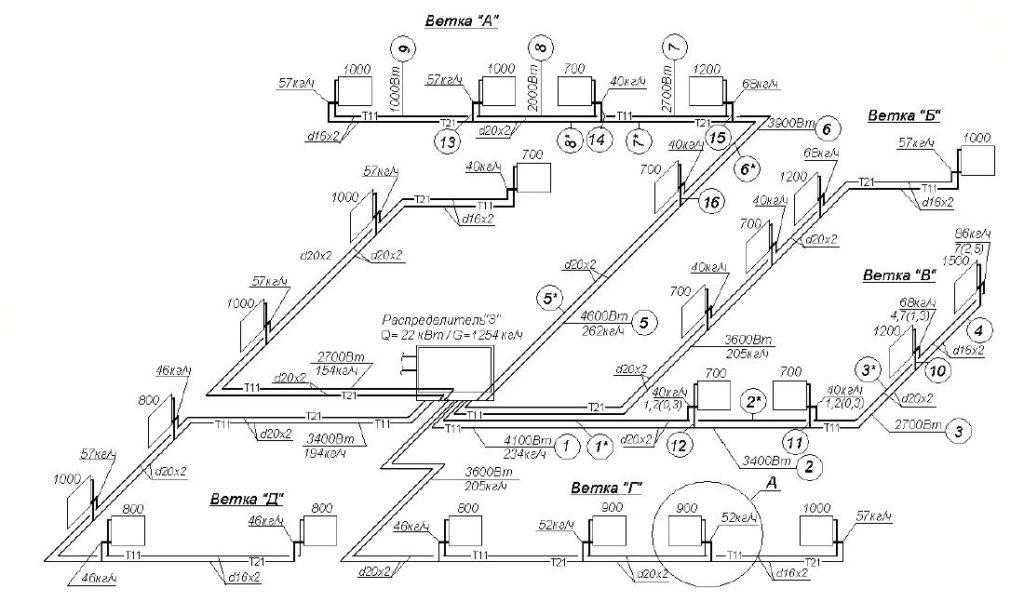

В итоге всех расчётов чертится план индивидуального отопления частного дома (квартиры) с обозначением схем и данных каждого элемента системы.

Двухтрубная система отопления. Принцип действия

Ознакомившись с первым типом отопительной системы, однотрубной, самое время разобраться с особенностями и принципом действия двухтрубной схемой отопления. Тщательный анализ технологических и технических параметров отопления такого типа позволяет потребителям сделать самостоятельный выбор — какое отопление эффективнее в конкретном случае, однотрубное или двухтрубное.

Основной принцип – наличие двух контуров, по которым теплоноситель расходится по системе. Одна труба обеспечивает подачу теплоносителя к радиаторам отопления. Вторая ветка предназначена для того, чтобы уже охлажденный теплоноситель после прохождения через радиатор возвращался снова в котел. И так постоянно, по кругу, пока работает отопление. На первый взгляд уже само наличие в схеме двух трубопроводов может оттолкнуть потребителей. Большая протяженность магистралей, сложность разводки – факторы, которые нередко отпугивают владельцев частных домов от двухтрубной системы отопления.

Это на первый взгляд. Как и однотрубные, двухтрубные системы делятся на закрытые и открытые. Отличие в данном случае заключается в конструкции расширительного бака.

Закрытые с мембранным расширительным баком наиболее практичные, удобные и безопасные в эксплуатации. Подтверждением сказанного являются очевидные преимущества:

  • еще на стадии проектирования можно оборудовать отопительные приборы терморегуляторами;
  • параллельное, независимое подключение радиаторов;
  • техническая возможность добавления  нагревательных приборов уже после завершения монтажа;
  • удобство применения скрытой прокладки;
  • возможность отключения отдельных радиаторов или веток;
  • удобство регулировки системы.

Исходя из вышесказанного, можно сделать один однозначный вывод. Двухтрубная система отопления, гораздо гибче и технологичнее однотрубной.

Для сравнения представлена следующая схема:

Двухтрубная Система очень удобна для эксплуатации в доме, в котором планируется увеличение жилой площади, возможны варианты пристройки, как вверх, так и по периметру здания. Уже на стадии работы можно легко устранить допущенные при проектировании технические ошибки. Такая схема более устойчива и надежна чем однотрубная.

При всех очевидных преимуществах, перед тем как остановить свой выбор на этом типе отопления, уместно напомнить о недостатках двухтрубной системы.

Если у вас есть под рукой грамотный специалист, проведены необходимые технические расчеты, то перечисленные недостатки легко компенсируются преимуществами двухтрубной схемой отопления.

Как и в  случае с однотрубной системой, вариант с двухтрубной предполагает использование вертикального либо горизонтального расположения трубопроводов. Вертикальная система – радиаторы подключены к вертикальному стояку. Такой тип удобен для двухэтажных частных домов и коттеджей. Воздушные пробки вам не страшны. В случае с горизонтальным вариантом —  радиаторы в каждой комнате или помещении подключены к трубопроводу, расположенному горизонтально. Двухтрубные горизонтальные схемы отопления в основном рассчитаны для обогрева одноэтажных зданий и жилых домов большой площади с необходимостью поэтажной регулировки. Возникающие воздушные пробки легко устраняются путем установки кранов Маевского на радиаторах.

На рисунке представлена вертикальная двухтрубная система отопления. Ниже можно увидеть, как выглядит двухтрубная система горизонтального типа.

Традиционно подключение радиаторов может быть осуществлено с помощью нижней и верхней разводки. В зависимости от технических условий и проекта —  выбор варианта разводки зависит от самого владельца дома.  Верхняя разводка удобнее. Все магистрали можно спрятать в чердачном пространстве. В системе создается необходимая для хорошего распределения теплоносителя циркуляция. Основной недостаток двухтрубной схемы отопления с верхним вариантом разводки —  необходимость установки мембранного бака вне отапливаемых помещений. Верхняя разводка не позволяет сделать забор технической воды для бытовых нужд, а так же соединить расширительный бак с баком для горячей воды, используемой в быту. Такая схема не подходит для жилых объектов с плоской крышей.

Двухтрубная или однотрубная разводка. Что лучше?

При выборе конечной системы отопления: однотрубной или двухтрубной, следует определить критерии, которые стоят в приоритете. Если наблюдаются проблемы со светом, основной вид топлива уголь, ограничены финансы, то целесообразней будет рассмотреть однотрубную систему отопления.

Современные двухтрубные системы отопления работают только с насосами. Они дороже в монтаже. Значительным плюсом является возможность точного покомнатного регулирования температуры при помощи термостатов или термоголовок. За счет всех этих возможностей двухтрубные системы гораздо экономичнее однотрубных. И связано это в первую очередь за счет грамотного распределения тепла и отсутствия неэффективных растрат энергоносителя.

Как итог можно сказать, что любому современному дому пора смотреть в сторону двухтрубных экономичных систем отопления.

Читайте так же:

Классификация двухтрубных систем

Двухтрубные системы имеют различные варианты монтажа и могут различаться типом расширительного бака (открытая и закрытая разводка), способом крепления (верхняя и и нижняя), вариантами компоновки (вертикальная и горизонтальная система) и способом подачи теплоносителя (тупиковая и последовательная разводка).

Открытая и закрытая разводка

Любая система отопления является замкнутым контуром, в котором присутствует расширительный бак. Он необходим, так как теплоноситель при нагреве расширяется, что приводит к повышению давления в трубах.

При использовании открытой разводки в контур устанавливается бак, у которого есть контакт с атмосферой, благодаря чему стабилизируется давление в системе, но часть жидкости при этом испаряется, и потому так важно регулярно контролировать объем воды, что создает дополнительные проблемы при обслуживании системы. Еще один недостаток открытой разводки – это возможность использовать для нагрева батарей только воду. Гликоли и антифризы в такой разводке использовать нельзя, при их испарении образуются токсичные пары, что недопустимо для открытого расширительного бака

Гликоли и антифризы в такой разводке использовать нельзя, при их испарении образуются токсичные пары, что недопустимо для открытого расширительного бака

Еще один недостаток открытой разводки – это возможность использовать для нагрева батарей только воду. Гликоли и антифризы в такой разводке использовать нельзя, при их испарении образуются токсичные пары, что недопустимо для открытого расширительного бака.

Основное отличие закрытой разводки – это наличие в отопительном контуре расширительного бака, у которого нет контакта с атмосферой. Бачок мембранного типа эффективно справляется с компенсацией высокого и низкого давления в системе, а также позволяет использовать для отопления антифризы и гликоли.

В закрытой разводке всегда стабильное давление, что исключает выход насоса и котла из строя, и продлевает срок эксплуатации отопительного оборудования.

Возможность использования антифриза предотвращает замораживание теплоносителя в зимнее время – это еще один бонус от использования закрытой разводки.

Вертикальная и горизонтальная система

Двухтрубная система отопления бывает горизонтальной и вертикальной.  Горизонтальная организация используется в одно-двухэтажных постройках, а для стравливания воздуха из контура на радиаторах применяются краны “Маевского”.

Преимущество горизонтальной компоновки – это простота установки и минимальные расходы на комплектующие. Недостаток один – высокая вероятность завоздушивания системы.

Вертикальная компоновка чаще используется в многоэтажных домах. Её главное преимущество – это вывод воздуха из контура отопления в автоматическом режиме.

Воздушные карманы уходят по трубам вверх, где стравливаются через выпускной вентиль или расширительный бак. Подключение к стояку осуществляется на каждом этаже по отдельности, что повышает надежность и эффективность отопления.

Верхняя и нижняя разводка

В двухтрубной системе отопления используется верхняя и нижняя разводка. В первом случае система отопления крепится под потолком, а к радиаторам, закрепленным возле окон и дверей балкона (зоны скопления холодного воздуха), идут ответвления от основного контура. В нижний, отводной контур отопления поступает остывающая в ходе циркуляции вода.

Верхняя разводка рекомендована для больших помещений, где качество отопления доминирует над интерьером. В жилых домах этот тип разводки практически не применяется.

При нижней разводке подающие и отводящие каналы расположены около пола, что делает трубы незаметными. Выделим следующие преимущества такой организации:

  1. Простота монтажа,
  2. Патрубки батарей и точки разводки находятся на одном уровне,
  3. Монтаж идёт на одном уровне и требуется минимальный расход труб.

Попутная и тупиковая системы

В двухтрубных отопительных системах используется попутная и тупиковая подача теплоносителя. Разнонаправленная подача горячей воды и обратки применяется при тупиковом способе отопления. При такой схеме контура монтируются байпасы, а батареи закрепляются на замкнутых участках, что позволяет выключать каждый из радиаторов без нарушения работы отопления.

Попутная система называется петлей Тихельмана

Устройство однотрубной системы отопления

Ключевая особенность данной системы заключается в том, что подача и отвод теплоносителя выполняются одной трубой, к которой посредством подводок подключены все отопительные приборы, установленные последовательно. Основная магистраль подключается к источнику тепла и затем возвращается к нему же, тем самым замыкая контур. Для обеспечения необходимого давления в системе присутствует вертикальная труба, по которой вода поднимается до верхней точки, а по мере остывания перемещается дальше.

Немного иначе будет отопление в одну трубу в частном доме, имеющем два этажа. В данном случае вода из установленного вертикально стояка проходит по отопительным контурам. На первом этаже стояк опускается до уровня пола, в результате чего образуется разгонный коллектор. Далее труба проходит по всему дому, подавая воду в подключенные отопительные приборы, и уже после этого попадает в источник тепла.

Схема однотрубной системы отопления в частном доме с двумя этажами имеет свои особенности:

  • Сечение основной магистрали не меняется на участках трубопровода;
  • Вода при прохождении через отдельные отопительные приборы теряет часть температуры, и эта тенденция будет сохраняться вплоть до попадания жидкости в зону нагрева;
  • Поскольку температура жидкости падает, то количество секций в батарее должно постепенно увеличиваться по направлению движения теплоносителя.

Впрочем, описанный процесс можно скомпенсировать грамотной планировкой, которая позволит обойтись без дополнительных секций. Если разогретая жидкость будет попадать в первую очередь в жилые помещения, а потом в хозяйственные, то расширять батареи не придется.

Если имеются некоторые опасения по поводу перебоев с электричеством, то обустраивается самотечная однотрубная система отопления для дома. Она работает по описанному выше принципу: устанавливается разгонный коллектор, находящийся на высоте хотя бы 2 метров от уровня пола.

Чтобы система могла функционировать, потребуется расширительный бак, установленный выше крайней верхней точки контура трубопровода. Как правило, местом установки бачка является чердак. Подсоединенный к системе бачок обеспечивает ее работу, но эффективность самотечной системы даже при грамотном обустройстве оставляет желать лучшего – движение воды за счет разницы температур нельзя назвать достаточно интенсивным.

Основы грамотного гидравлического расчета

Перед началом работ по монтажу отопительных конструкций необходимо провести гидравлический расчет. Для каждого здания он будет индивидуальным, поскольку проводится по выполненной предварительно «черновой» схеме отопления, включающей все элементы системы.

В ходе расчетов самое загруженное трубопроводное кольцо принимается за рассчитываемый объект и разбивается на условные участки.  В результате владелец жилья получает:

  • величину, характеризующую возможные потери давления в контуре;
  • оптимальный диаметр трубопроводов;
  • потребную для отопления площадь батарей и, соответственно, необходимое количество отопительных приборов.

Методик проведения гидравлических расчетов существует множество. Самыми распространенными можно считать:

  • Вычисления по характеристикам сопротивления и по значениям проводимости. Позволяет получить объективные данные о температурных параметрах каждого элемента отопительной системы и точный расход воды.
  • Расчет по удельным линейным потерям давления. В итоге получается четкая физическая картина процесса, демонстрирующая реальное распределение сопротивлений в контуре отопления.

Результат гидравлического расчета: точные параметры температурного режима и расхода теплоносителя на каждом участке системы, которые являются основой организации оптимального плана отопления дома.

Что лучше?

Что выбрать: одно- или двухтрубную конструкцию, решать мастеру индивидуально. Каждая из них имеет свои положительные отрицательные свойства, связанные с особенностями проектирования, строительства, проведением регламентных работ и внесением усовершенствований.

Для небольшого дома высотой до трех этажей вариант с одним стояком может быть идеальным решением, когда при минимальных вложениях достигается качественный результат. Но, следует помнить, что в таких случаях значительно затрудняется процесс монтажа дополнительного оборудования и замены отслуживших свое радиаторов.

Двухтрубная система отопления

Данная конструкция имеет более сложное устройство, но и отличается эффективностью и функциональностью.

Вложенные средства компенсируются комфортностью для людей, простотой обслуживания и модернизации.

Принцип действия и схема работы

Двухтрубные коммуникации представляют собой два стояка и расположенные между ними радиаторы, теплый пол и другие потребители тепла. Подача проводится по одной линии, по обратной ветке охлажденная жидкость возвращается в котел. Именно поэтому такие конструкции называются двухтрубными.

Классификация: нижняя и верхняя разводки

Различают два типа систем по расположению магистралей. Выбор осуществляется исходя из особенностей строения и возможностей выделения площадей под дополнительное оборудование. Классифицируются двухтрубные коммуникации на вертикальные для высотных домов и горизонтальные для одноэтажных строений.

При верхнем варианте вся развязка обустраивается на чердаке или техническом этаже здания. Одновременно производится монтаж расширительного бака, который тщательно утепляется. После котла монтируют помпу, подающую теплоноситель на верхний уровень.

В случае с нижней разводкой горячий стояк располагается выше обратки. Отопительный котел устанавливается в подвале или на первом этаже с заглублением ниже пола. К трубопроводу подключают верхнюю воздушную магистраль для стравливания воздуха из радиаторов.

Достоинства и недостатки

Основные преимущества двухтрубной конструкции состоят в следующем:

  • Одновременная передача теплоносителя в потребители позволяет регулировать температуру индивидуально в каждом помещении. При необходимости радиаторы перекрываются полностью, если комнатой длительное время не пользуются.
  • Возможность снять для ремонта или замены отдельные приборы не отключая подачу тепла в остальные батареи. Для этого используются шаровые краны, с помощью которых перекрывается поток воды на входе и выходе из радиатора.
  • Нет необходимости установки центробежного насоса. Вода поднимается из котла вверх за счет разности температуры на входе и выходе.
  • Выбор попутного или тупикового варианта конструкции. Это дает возможность сбалансировать распределение тепла без проведения постоянных настроек и регулировок.

Недостатки конструкции такие:

  • Использование при строительстве большего количества труб и комплектующих. Это приводит к усложнению строительства, росту затрат финансов и времени.
  • Росту стоимости, если магистраль изготавливается из стали или алюминия. Использование армированных полипропиленовых труб значительно сокращает бюджет строительства.
  • Не всем нравится обилие коммуникаций в интерьере. Их можно прятать в стены или коробы. А это — дополнительные расходы и сложности с обслуживанием.

Особенности двухтрубного отопления

Любая отопительная система с жидким теплоносителем включает замкнутый контур, соединяющий радиаторы, обогревающие помещение, и котел, который нагревает теплоноситель.

Все происходит следующим образом: жидкость, двигаясь по теплообменнику отопительного прибора, разогревается до высокой температуры, после чего поступает в радиаторы, число которых определяется потребностями здания.

Здесь жидкость отдает тепло воздуху и постепенно остывает. Затем возвращается в теплообменник отопительного прибора и цикл повторяется.

Максимально просто циркуляция протекает в однотрубной системе, где к каждой батарее подходит только одна труба. Однако в таком случае каждая следующая батарея будет получать теплоноситель, вышедший из предыдущей, а, значит, и более холодный.

Отличительная черта двухтрубной системы – наличие подающей и обратной трубы, подходящих к каждому радиатору

Для устранения этого значимого недостатка была разработана более сложная двухтрубная система.

В этом варианте к каждому радиатору подключается две трубы:

  • Первая – подающая, по которой теплоноситель попадает в батарею.
  • Вторая – отводящая или как говорят мастера «обратка», по которой остывшая жидкость уходит из устройства.

Таким образом, каждый радиатор оснащен индивидуальной регулируемой подачей теплоносителя, что дает возможность организовать отопление максимально эффективно.

Так как поставка нагретого теплоносителя к приборам производится почти одновременно одной трубой, а сбор остывшей воды другой, двухтрубные системы отличаются оптимальным теплотехническим балансом – все батареи системы и подключенные к ней контуры работают с практически равной теплоотдачей

Схема однотрубной системы отопления ↑

Однотрубная отопительная система для обогрева жилья получила достаточно широкое применение по ряду причин. Большинство экспертов связывают это, в первую очередь, с масштабным строительством советского периода, концепцией которого была максимальная экономичность.

Стремление экономить на всём, вероятно, и обусловило решение прокладывать «бюджетные» коммуникации — чем дешевле, тем лучше. Отопления это тоже в известной мере коснулось. В процессе урезания бюджетов начали прокладывать отопление по большей части однотрубное. Такую систему, может быть, и не назовешь самым эффективным методом обогрева жилья и производственных зданий, тем не менее она и до сей поры пользуется популярностью. Однотрубная система сконструирована таким образом, что исключается полностью возможность возврата уже отработанного теплоносителя, т.к. в принципе отсутствуют стояки для обратной подачи воды. В то же время монтаж вертикальных однотрубных системы отопления во всех отношениях доступен, не отнимает много денег и трудозатрат.

Схема однотрубной системы достаточно проста:

Однотрубная система отопления

Труба, по коей теплоноситель подается в отопительную систему, подключается к первой батарее, далее от нее идет соединение со следующей и так далее. Таким образом по очереди, последовательно подключаются все батареи отопления. Для регулирования таких параметров, как температура и давление в батареях, устанавливается так называемый бейпас – это специальная труба с меньшим диаметром, соединяющая подачу воды и обратку. В приемлемом сегодня варианте по зданию прокладывается труба, к которой подключаются подача и обратка — труба, по которой из радиатора теплоноситель возвращается обратно в систему. При подобной схеме возможно на трубу подачи установить терморегулятор.

Главное преимущество однотрубной системы отопления видят в ее высокой гидравлической устойчивости. Системы такого рода сравнительно легки для монтажа, а также имеют простую гидравлическую регулировку, а в процессе эксплуатации они не доступны постороннему вмешательству.

Кроме того, что однотрубная система, несомненно, проще в монтаже, она к тому же менее затратна, поскольку попросту требуется меньше труб. В результате прогона воды по трубам при однотрубной схеме подключения температурная разница между стартовым и финишным радиаторами в системе может достигать 10°С — в силу того, что, последовательно проходя по всем трубам и батареям, теплоноситель охлаждается. Однотрубные системы используются, как правило, в многоэтажных конструкциях.

К однотрубной системе подключают (впрочем, не всегда) батареи либо регистры. Для надежности функционирования однотрубной системы автономно, например, в загородном доме или на даче надо иметь общее представление об условиях ее эксплуатации.

Однотрубная отопительная система в частном доме — это разводка локально-магистрального тепла по всему помещению. На всей линии в простом последовательном порядке устанавливаются приборы отопления. Обычно в качестве теплоносителя в однотрубной системе традиционно применяли воду, но в последние годы иногда используют и незамерзающие жидкости (антифриз).

Установка аксессуаров в однотрубную систему

В современных системах отопления с одной трубой нередко устанавливаются такое дополнительное оборудование, как радиаторные регуляторы, вентили для балансировки, термостатические клапаны или шаровые краны. Подобные добавочные аксессуары облегчают такие задачи, как балансировка всей системы. Благодаря чему, например, можно допустить понижение температуры в одном из помещений и оставить ее стабильной в других.

Основным недостатком однотрубной системы можно считать невозможность регулировать нагревание отдельно взятых радиаторов. К тому же минусом является то, что для теплоносителя нужно повышенное давление.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
