Монтаж системы теплого пола

Подготовительные знания и оценка работ

Сложность данной задачи оценивается как средняя или высокая, так как требуются базовые навыки работы с сантехникой и электроинструментом. Специалисту необходимо понимать принципы циркуляции теплоносителя и уметь работать с фитингами. Общее время выполнения всех этапов составляет от 40 до 60 рабочих часов. Оптимальные сроки проведения работ приходятся на период чернового ремонта, до укладки чистового напольного покрытия.

Перечень необходимых материалов

Для качественной реализации проекта потребуется набор специализированных компонентов. Основной упор следует делать на долговечность труб и надежность соединений. Приобретать материалы рекомендуется в специализированных строительных магазинах или у официальных дилеров брендов отопительного оборудования.

• Труба PEX (сшитый полиэтилен) — основной теплоноситель.
• Распределительный коллектор — для разводки контуров.
• Циркуляционный насос — для принудительного движения воды.
• Смесительный узел — для регулировки температуры.
• Теплоизоляционный слой (пенополистирол) — для исключения потерь тепла.
• Монтажная лента или маты — для фиксации трубы.
• Комплект фитингов (уголки, тройники, муфты) — для соединений.
• Манометр — для контроля давления в системе.
• Термостат — для автоматизации управления темперацем.

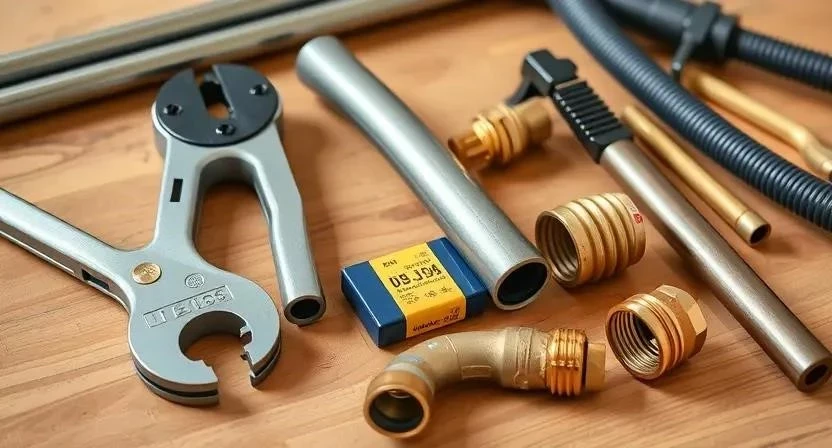

Инструментарий для монтажа

Правильный подбор инструментов ускоряет процесс и минимизирует риск брака. Некоторые дорогостоящие позиции, такие как пресс-клещи, выгоднее взять в аренду на несколько дней, чем покупать для разового использования.

• Труборез — для ровного среза PEX.
• Инструмент для расшивки/запрессовки — для герметичных соединений.
• Строительный уровень — для выравнивания коллектора.
• Перфоратор — для крепления узлов к стене.
• Рулетка и маркер — для разметки шага укладки.
• Шуруповерт — для фиксации элементов.
• Опрессовщик (насос) — для проверки системы под давлением.

Организация рабочего пространства

Свободное пространство в помещении является залогом безопасности и скорости работ. Мебель необходимо полностью вынести или переместить в другую комнату. Все поверхности, которые не подлежат замене, следует закрыть защитной пленкой. Организация выноса строительного мусора должна быть продумана заранее, чтобы обломки бетона или упаковка не затрудняли перемещение по объекту.

Приведение основания в порядок

Тщательная подготовка поверхности исключает появление пустот в стяжке и перекосов системы. Основание очищают от пыли, строительного мусора и остатков старых покрытий. При наличии значительных перепадов высот выполняется выравнивание с помощью цементно-песчаного раствора. После высыхания наносится грунтовка для улучшения адгезии. Готовность поверхности проверяется с помощью правила: отклонения не должны превышать 5 мм на два погонных метра.

Этапы подключения системы к котлу

Процесс монтажа требует строгого соблюдения последовательности действий для обеспечения гидравлического равновесия. Из личного опыта: один раз я забыл провести опрессовку перед заливкой стяжки, что привело к обнаружению микротрещины в фитинге уже после застывания бетона — это потребовало дорогостоящего вскрытия пола.

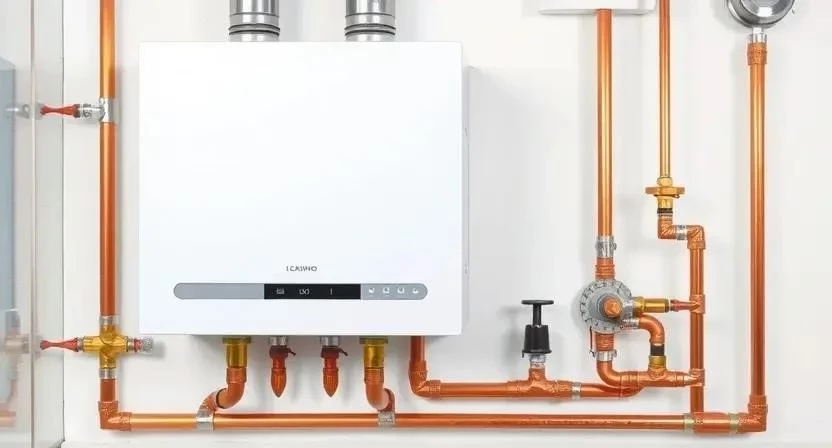

1. Подготовка котла и обвязки (2-3 часа). Установка системы фильтрации и запорной арматуры.

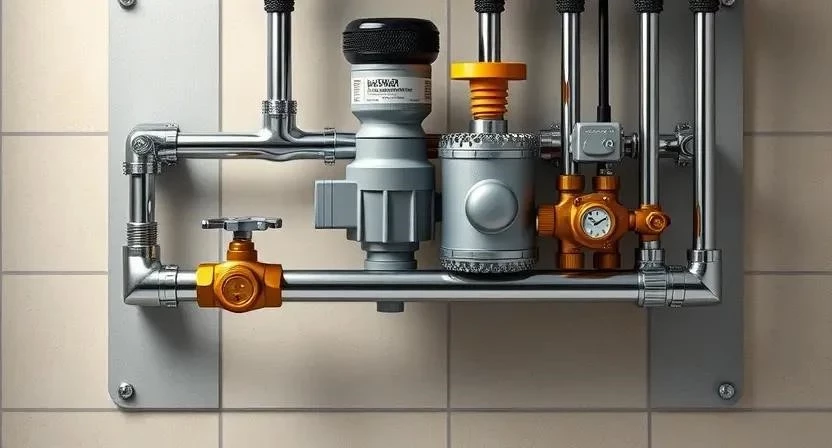

2. Монтаж смесительного узла (4-6 часов). Установка насоса и трехходового клапана для смешивания горячей воды из котла с остывшей водой из пола.
3. Установка распределительного коллектора (3-5 часов). Крепление узла на стене на уровне 20-30 см от пола.
4. Укладка теплоизоляции (6-8 часов). Раскладка листов пенополистирола по всей площади с плотным примыканием.
5. Разметка и фиксация контуров (4-6 часов). Нанесение линий укладки с шагом 15-20 см.
6. Укладка трубы PEX (10-15 часов). Раскатка трубы «улиткой» или «змейкой» с креплением к ленте.
7. Подключение труб к коллектору (5-7 часов). Обжим всех выходов и входов с помощью пресс-клещей.
8. Первичная заправка системы (2-3 часа). Заполнение контуров теплоносителем и удаление воздушных пробок.
9. Опрессовка под давлением (3-5 часов). Повышение давления в 1.5 раза выше рабочего для проверки герметичности.
10. Заливка стяжки (8-12 часов). Укладка бетонного слоя с добавлением пластификатора.

Применение смесительного узла в моей практике позволило точно настроить температуру в гостиной, избегая эффекта «перегрева» плитки, что сделало пребывание в комнате комфортным.

Технические особенности и режимы

Температура воздуха в помещении влияет на скорость испарения влаги из бетона. При монтаже важно поддерживать влажность на уровне 40-60%, чтобы стяжка не потрескалась. Время полного высыхания раствора составляет от 21 до 28 дней. Давление в системе должно быть стабильным; его настройка производится с помощью расширительного бака и манометра. Совместимость материалов проверяется по сертификатам: PEX-трубы идеально работают с полипропиленовыми или медными обвязками котла.

Типичные промахи при установке

Ошибки при монтаже часто приводят к снижению КПД системы или ее полной поломке. Из опыта: самостоятельная укладка трубы на площади 30 м² сэкономила мне около 15 000 рублей на оплате услуг монтажников, но потребовала большего внимания к деталям.

1. Слишком длинный контур (более 100 метров) — приводит к плохой циркуляции в конце петли.
2. Отсутствие демпферной ленты по периметру стен — вызывает трещины в стяжке из-за теплового расширения.
3. Игнорирование опрессовки — риск протечек под бетоном.
4. Неправильный шаг укладки — появление «холодных зон» в помещении.
5. Использование дешевых фитингов из сомнительных материалов — риск коррозии и разгерметизации.

Финансовые затраты на реализацию

Стоимость системы складывается из цены материалов и оплаты труда. Экономия при самостоятельном монтаже существенна, но требует наличия инструмента.

Эксплуатация и обслуживание

После полного застывания стяжки систему вводят в эксплуатацию постепенно, поднимая температуру на 2-3 градуса в сутки. Регулярный уход включает проверку давления в расширительном баке раз в год и промывку системы от шлама каждые 3-5 лет. Срок службы качественных труб PEX составляет до 50 лет. Полноценный запуск на максимальные мощности разрешен только после полного высыхания бетона.

Другие способы организации обогрева

Помимо классической схемы с коллектором, существуют альтернативные методы подключения. Выбор зависит от типа котла и бюджета.

Ответы на часто задаваемые вопросы

Можно ли подключать теплый пол напрямую к котлу без смесителя?
Это возможно только если котел поддерживает низкотемпературный режим, иначе перегрев трубы может повредить стяжку.

Какой оптимальный шаг укладки трубы?
Обычно составляет 150-200 мм, в зонах у окон или дверей шаг уменьшают до 100 мм.

Что делать, если в системе появился воздух?
Необходимо воспользоваться автоматическими воздухоотводчиками на коллекторе или вручную стравить воздух через краны Маевского.

Какое давление считается нормой для системы?
Обычно поддерживается в диапазоне 1.5–2.0 бар.

Можно ли использовать обычную полипропиленовую трубу?
Не рекомендуется, так как она имеет высокий коэффициент расширения и может деформировать стяжку.

Нужен ли отдельный насос для теплого пола?
Да, встроенного насоса котла часто недостаточно для преодоления гидравлического сопротивления длинных петель.

Как рассчитать длину одного контура?
Рекомендуется, чтобы длина одной петли не превышала 100 метров для обеспечения нормальной циркуляции.
