Обустройство системы отопления с нижним подводом труб позволяет скрыть коммуникации в стяжке пола, создавая эстетичный вид интерьера. Процесс требует базовых навыков работы с трубами и занимает в среднем один рабочий день на один прибор. Правильный монтаж радиаторов с нижним подключением своими руками обеспечивает эффективный обогрев помещения. Грамотный подход к установке исключает протечки и гарантирует долговечность системы.
Предварительная оценка работ
Перед началом работ необходимо оценить уровень сложности задачи. Для качественного результата потребуются базовые навыки работы с трубопроводами, а также умение выполнять пайку полипропилена или создавать резьбовые соединения. Оптимальным сроком для проведения таких манипуляций считается летний период, когда отопительный сезон завершен.
Перечень необходимых комплектующих
Подбор элементов напрямую влияет на надежность всей системы. Для установки одного прибора потребуется определенный набор материалов, расход которых рассчитывается индивидуально исходя из длины трассы.
- Стальной или алюминиевый радиатор
- Прибор нижнего подключения (клапанный узел)
- Трубы из полипропилена
- Резьбовые фитинги
- Герметик
- Фум-лента
- Кронштейны для крепления
- Дюбели и саморезы
| Наименование | Количество | Примерная цена | |
|---|---|---|---|
| Радиатор стальной | 1 шт. | 5000 руб. | 5000 руб. |
| Узел нижнего подключения | 1 шт. | 2500 руб. | 2500 руб. |
| Труба полипропилен (20 мм) | 5 м | 120 руб/м | 600 руб. |
| Фитинги резьбовые | 4 шт. | 150 руб. | 600 руб. |
| Герметик/Фум-лента | 1 компл. | 400 руб. | 400 руб. |

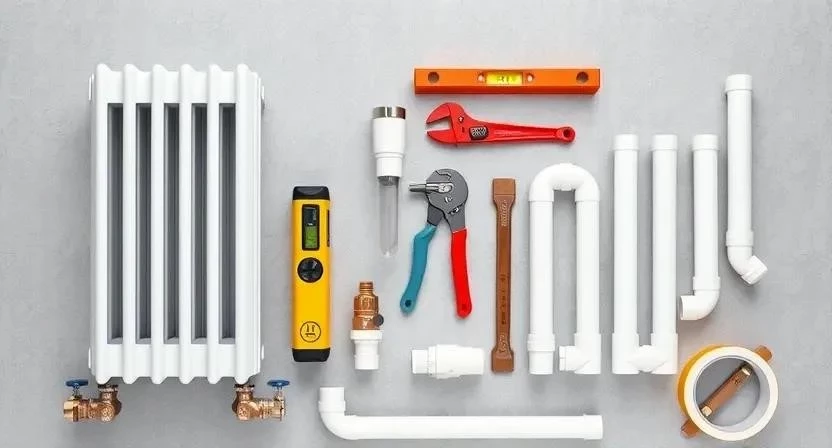

Оборудование для выполнения монтажа
Грамотный подбор инструментов ускоряет процесс и минимизирует риск ошибок. Дорогостоящее оборудование, которое используется редко, целесообразно брать в аренду.
- Паяльник для труб — сварка полипропиленовых соединений
- Разводной ключ — затяжка резьбовых узлов
- Строительный уровень — контроль ровности установки
- Перфоратор — сверление отверстий в бетонных стенах
- Рулетка — точная разметка расположения
- Шуруповерт — фиксация кронштейнов
- Нож для труб — выполнение ровного среза
| Инструмент | Назначение | Способ получения |
|---|---|---|
| Паяльник | Сварка труб | Покупка/Аренда |
| Перфоратор | Монтаж в стену | Аренда |
| Уровень | Выравнивание | Покупка |
| Разводной ключ | Сборка узлов | Покупка |
| Шуруповерт | Крепеж | Покупка |
Организация пространства
Сначала очищают зону установки от строительного мусора и пыли. Чтобы избежать повреждений отделки, пол и стены застилают защитной пленкой. Мебель выносят из комнаты, обеспечивая беспрепятственный доступ к стоякам отопления.
Подготовка стен к установке
Тщательная проверка поверхности исключает перекосы прибора. Сначала проверяют ровность стен, удаляя остатки старой краски или штукатурки в точках крепления. Затем выполняют точную разметку отверстий под кронштейны. Завершающим этапом становится проверка готовности подводящих труб к соединению.
Технология установки по этапам
Последовательно выполняются этапы монтажа, каждый из которых требует контроля качества.
- Разметка и установка кронштейнов (40 мин).
- Подготовка труб подводки: подрезка и зачистка (30 мин).
- Монтаж прибора нижнего подключения и клапанов (60 мин).
- Установка радиатора на кронштейны (30 мин).
- Соединение радиатора с подводящими трубами (60 мин).
- Герметизация всех резьбовых соединений (40 мин).
- Заполнение системы теплоносителем (60 мин).
- Удаление воздуха через краны Маевского (30 мин).
- Проверка системы на герметичность под давлением (60 мин).
- Финальная регулировка термостатов (30 мин).
Из личного опыта: однажды при монтаже я заметил, что кронштейны были смещены на 5 мм, что привело к перекосу радиатора. Пришлось пересверливать отверстия, поэтому всегда перепроверяйте уровень перед окончательной фиксацией.
| Этап | Время | Критический параметр |
|---|---|---|
| Разметка | 40 мин | Горизонтальный уровень |
| Подготовка труб | 30 мин | Чистота среза |
| Монтаж клапанов | 60 мин | Плотность прилегания |
| Установка прибора | 30 мин | Надежность крепления |
| Соединение труб | 60 мин | Глубина захода трубы |
Технические особенности и требования
Соблюдение технологических нюансов гарантирует отсутствие протечек. При пайке полипропилена важно строго контролировать температурный режим. Также учитывается влажность воздуха, влияющая на время высыхания герметиков. Необходимо проверять совместимость материалов, например, при соединении металлопластика с полипропиленом. Важно соблюдать зазоры между прибором, полом и подоконником для правильной конвекции воздуха.
Типичные промахи при монтаже
Ошибки при установке могут привести к серьезным авариям или снижению эффективности обогрева.
- Неправильная глубина захода трубы в фитинг — ведет к разгерметизации. Исправляется переделкой узла.
- Отсутствие проверки на протечки до отделочных работ — требует демонтажа стяжки. Исправляется опрессовкой.
- Перетяжка резьбовых соединений — вызывает трещины в металле. Исправляется заменой фитинга.
- Неправильный выбор диаметра труб — вызывает снижение давления. Исправляется заменой трубопровода.
- Игнорирование уровня — создает эстетический дефект. Исправляется переустановкой кронштейнов.
Столкнулся с тем, что слишком сильно затянул гайку на стальном радиаторе, и она лопнула. Теперь всегда использую динамометрический ключ или затягиваю до легкого сопротивления с последующей проверкой.
Смета и финансовые затраты
Финансовые затраты складываются из стоимости комплектующих и оплаты услуг специалиста. Самостоятельный монтаж позволяет значительно сократить расходы.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 9000 руб. | 9000 руб. | 0 руб. |
| Работа | 0 руб. | 6000 руб. | 6000 руб. |
| Расходники | 500 руб. | 500 руб. | 0 руб. |
| 9500 руб. | 15500 руб. | 6000 руб. |
Решив установить три радиатора самостоятельно, я сэкономил около 18 000 рублей на оплате работы мастеров, потратив время на изучение технологии.
Правила эксплуатации системы
Эксплуатация системы требует минимального ухода. Рекомендуется ежегодно производить спуск воздуха через краны Маевского. Перед началом каждого отопительного сезона следует проверять работоспособность клапанов. Срок службы качественных соединений при правильном монтаже составляет десятки лет.
Сравнение способов подключения
Существуют и другие способы организации разводки. Боковое подключение проще в монтаже, но делает трубы видимыми. Использование коллекторной группы позволяет индивидуально регулировать подачу тепла в каждую комнату. Выбор между сшитым полиэтиленом и полипропиленом зависит от способа прокладки: первый вариант более гибкий и надежен при скрытом монтаже в стяжке.
Ответы на популярные вопросы
Какой радиатор лучше для нижнего подключения? Оптимальным выбором являются стальные панельные радиаторы, так как они изначально проектируются под этот тип монтажа.
Нужен ли насос? В зависимости от гидравлики системы и длины труб может потребоваться циркуляционный насос для обеспечения равномерного прогрева.
Как влияет нижнее подключение на теплоотдачу? При правильном подборе прибора и соблюдении гидравлики теплоотдача остается высокой и не уступает боковому варианту.
Можно ли ставить без термостата? Можно, но термостат позволяет экономить энергию и поддерживать комфортную температуру.
Что делать при протечке? Немедленно перекрыть запорный клапан, определить место утечки и заменить поврежденный фитинг или перепаять соединение.
Как рассчитать длину трубы? Измерить расстояние от коллектора до центра радиатора с учетом запаса на изгибы и соединения (примерно 10-15%).
Как выбрать между сталью и алюминием? Сталь дешевле и надежнее для нижнего подключения, алюминий обладает лучшей теплоотдачей, но более требователен к качеству теплоносителя.
