Организация распределения воды в системе отопления или водоснабжения требует точного расчета и соблюдения технологических норм. Процесс занимает обычно от двух до трех рабочих дней, а стоимость комплектующих зависит от выбранного бренда. Чтобы реализовать монтаж коллекторного узла своими руками: пошаговая инструкция и советы помогут избежать протечек и обеспечить стабильное давление во всех точках разбора. Правильная обвязка гарантирует долговечность всей инженерной сети.
Особенности предварительного этапа
Создание распределительного узла относится к работам средней сложности. Мастеру потребуются базовые навыки работы с пресс-фитингами или пайкой полипропилена. Общее время выполнения составляет около 20 часов. Оптимально проводить такие работы на этапе черновой разводки, до заливки стяжки пола и чистовой отделки стен.
Подбор необходимых комплектующих
Количество материалов подбирается исходя из числа точек водоразбора. Для системы с пятью потребителями потребуется соответствующий коллектор и набор отводящих труб. Рекомендуется выбирать проверенные бренды для обеспечения герметичности соединений.
- Распределительный коллектор (подача и обратка)
- Трубы из сшитого полиэтилена или меди
- Пресс-фитинги и обжимные кольца
- Шаровые краны для перекрытия линий
- Фильтры грубой очистки (косые)
- Редукторы давления воды
- Манометры для контроля системы
- Воздухоотводчики автоматические
- Монтажный шкаф
- Фум-лента и герметик
| Материал | Количество | Расход на м2/точку | Цена за ед. | |
|---|---|---|---|---|
| Коллекторная группа | 1 комплект | 1 шт. | 5000 руб. | 5000 руб. |
| Труба PEX | 50 м | 5-10 м/точка | 100 руб/м | 5000 руб. |
| Пресс-фитинги | 20 шт. | 2 шт/точка | 200 руб. | 4000 руб. |
| Шаровые краны | 4 шт. | — | 600 руб. | 2400 руб. |
| Редуктор давления | 1 шт. | 1 шт. | 3000 руб. | 3000 руб. |

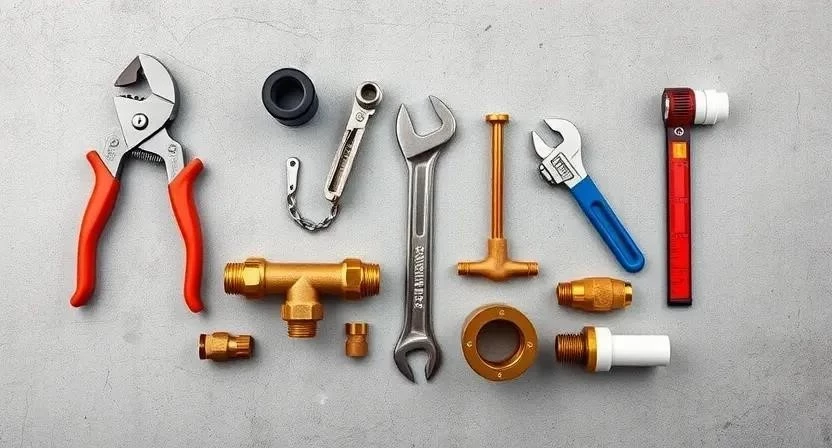

Инструментарий для работы
Качественный инструмент исключает риск протечек в местах соединений. Дорогостоящее оборудование, например, профессиональные пресс-клещи, выгоднее взять в аренду на несколько дней.
- Труборез для обеспечения ровного среза
- Пресс-клещи (для обжима фитингов)
- Строительный уровень
- Разводной ключ
- Перфоратор для крепления шкафа
- Рулетка и маркер
- Набор отверток
- Очиститель для труб
| Инструмент | Назначение | Обязательно/Желательно | Цена (аренда/покупка) |
|---|---|---|---|
| Пресс-клещи | Обжим фитингов | Обязательно | от 500 руб/сут |
| Труборез | Резка труб | Обязательно | 1200 руб. |
| Уровень | Выравнивание шкафа | Обязательно | 800 руб. |
| Перфоратор | Монтаж в стену | Обязательно | от 400 руб/сут |
| Разводной ключ | Затяжка гаек | Обязательно | 1000 руб. |
Подготовка места установки
Местом размещения обычно выбирают технический шкаф или пространство в санузле. Необходимо полностью освободить зону монтажа от строительного мусора и посторонних предметов. Окружающие поверхности застилают защитной пленкой. Организуется оперативный вынос отходов для поддержания чистоты в помещении.
Работа с основанием
Стену под монтажный шкаф приводят в ровное состояние, удаляя выступы. После очистки поверхности наносят грунтовку для лучшей адгезии. Размечают оси прохождения магистральных труб, проверяя готовность основания к сверлению и фиксации элементов. Важно убедиться, что поверхность не имеет трещин и просадок.
Пошаговый алгоритм монтажа
Соблюдение последовательности действий гарантирует корректную работу гидравлики системы. Каждый этап требует тщательной проверки.
- Установка монтажного шкафа (1 час). Фиксация корпуса по уровню к стене. Ошибка здесь приведет к перекосу всего узла.
- Подвод магистральных труб (2 часа). Прокладка основных линий к узлу. Следите, чтобы не было резких изгибов.
- Монтаж фильтров и редукторов (2 часа). Установка фильтров грубой очистки и редукторов давления. Из личного опыта: всегда проверяйте стрелку направления потока на корпусе редуктора, иначе он не будет работать.

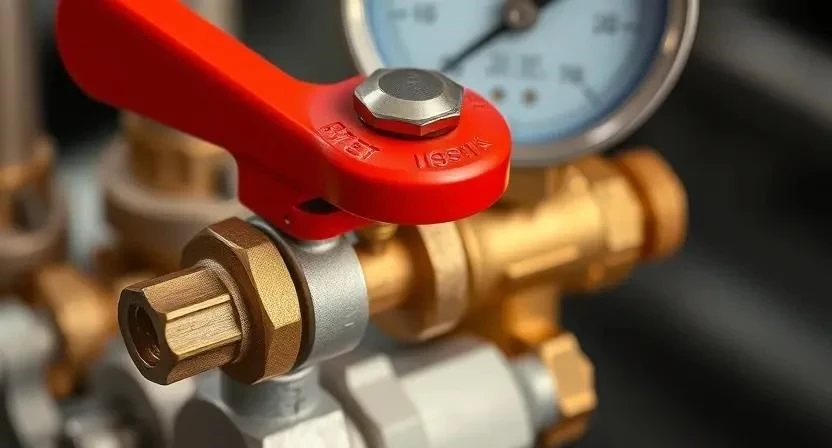

- Установка запорной арматуры (1 час). Монтаж шаровых кранов для возможности перекрытия отдельных линий.

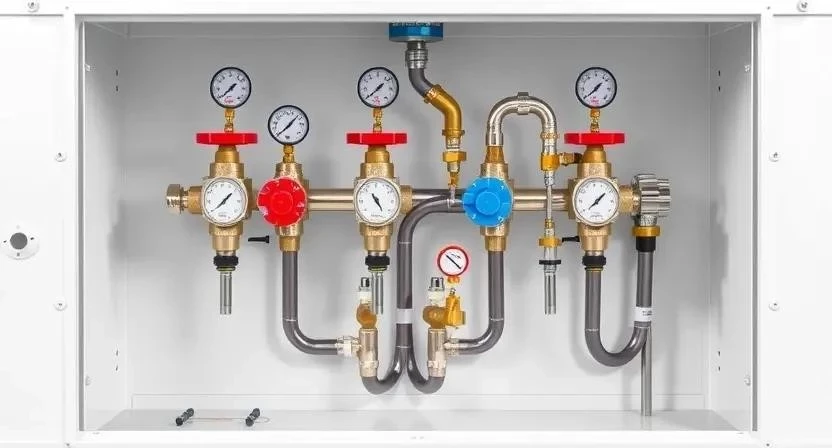

- Монтаж коллекторов (2 часа). Установка групп подачи и обратки. Обеспечьте жесткую фиксацию.
- Подключение отводов (4 часа). Реализация лучевой разводки к потребителям. Один раз я обрезал трубу слишком коротко для фитинга; всегда оставляйте запас 2-3 см.
- Герметизация соединений (2 часа). Использование фум-ленты или герметика. Избегайте чрезмерного усилия при затяжке.
- Установка манометров (1 час). Монтаж приборов контроля давления и автоматических воздухоотводчиков.
- Опрессовка системы (4 часа). Проверка на герметичность под давлением. Это самый ответственный этап.
- Финальная фиксация (1 час). Крепление всех труб хомутами к основанию.
| Этап | Время | Особенности |
|---|---|---|
| Установка шкафа | 1 ч | Строго по уровню |
| Подвод труб | 2 ч | Без заломов |
| Монтаж арматуры | 3 ч | Проверка направления потока |
| Разводка | 4 ч | Лучевая схема |
| Опрессовка | 4 ч | Поиск свищей |
Технологические нюансы
При пайке труб важно соблюдать температурный режим, чтобы не пережечь пластик. Высокая влажность воздуха может замедлить время высыхания герметиков. Следует избегать прямого контакта меди и стали без диэлектрических вставок во избежание электрохимической коррозии. Температура в помещении при монтаже должна быть стабильной.
Типичные ошибки новичков
Распространенной ошибкой считается перепутанная полярность подачи и обратки, что нарушает гидравлику. Избыточная затяжка фитингов приводит к деформации уплотнительных колец. Однажды я забыл установить фильтр на объекте, и коллектор забился шламом уже через месяц. Отсутствие фильтрующих элементов быстро выводит из строя редукторы давления. Неправильный уклон труб способствует скоплению воздуха в системе.
Расчет затрат на установку
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 15 000 руб. | 15 000 руб. | 0 руб. |
| Работа | 0 руб. | 10 000 руб. | 10 000 руб. |
| Аренда инструмента | 2 000 руб. | 0 руб. | -2 000 руб. |
| 17 000 руб. | 25 000 руб. | 8 000 руб. |
Эксплуатация после монтажа
Правила использования узла предполагают регулярную проверку давления по манометрам. Фильтрующие элементы рекомендуется чистить раз в полгода для поддержания пропускной способности. К чистовой отделке стен и пола приступают только после успешного завершения опрессовки и полного высыхания всех соединений.
Сравнение с альтернативами
В отличие от тройниковой разводки, коллекторная схема позволяет индивидуально управлять каждым потребителем. Выбор материала труб влияет на срок службы и стоимость.
- Сшитый полиэтилен — высокая надежность и гибкость
- Медь — долговечность и эстетичный вид
- Полипропилен — бюджетный вариант, простота монтажа
- Металлопластик — универсальный материал
- Сталь — максимальная прочность, высокая цена
- PEX-AL-PEX — стабильность формы трубы
- Перфорированные трубы — используются для теплого пола
Ответы на частые вопросы
Можно ли установить коллектор без шкафа?
Это технически возможно, но эстетика пострадает, а узлы останутся незащищенными от внешних воздействий.
Какой диаметр трубы выбрать для магистрали?
Обычно для магистральных линий используют трубы диаметром 20-25 мм.
Нужен ли редуктор давления в квартире?
Да, он защищает бытовую технику и сантехнику от гидроударов и скачков давления.
Как часто чистить фильтры?
Рекомендуется проводить очистку раз в 6 месяцев.
Что делать, если при опрессовке найден свищ?
Необходимо сбросить давление, перетянуть соединение или заменить бракованный фитинг.
Можно ли объединить отопление и водоснабжение в один узел?
Нет, для этих систем требуются разные узлы из-за разницы в температуре и составе теплоносителя.
Сколько лет служит коллекторный узел?
При правильном подборе материалов срок службы составляет от 25 до 50 лет.
