Организация отопления в частном доме требует точного расчета теплопотерь и выбора надежной схемы разводки. Стоимость монтажа инженерных сетей может варьироваться от 100 000 до 500 000 рублей, а время выполнения работ занимает от 7 до 14 дней. Лучевая система отопления с коллектором позволяет добиться максимального комфорта за счет индивидуального управления каждым прибором. Такой подход обеспечивает стабильную температуру во всех помещениях.
Принцип работы и устройство системы

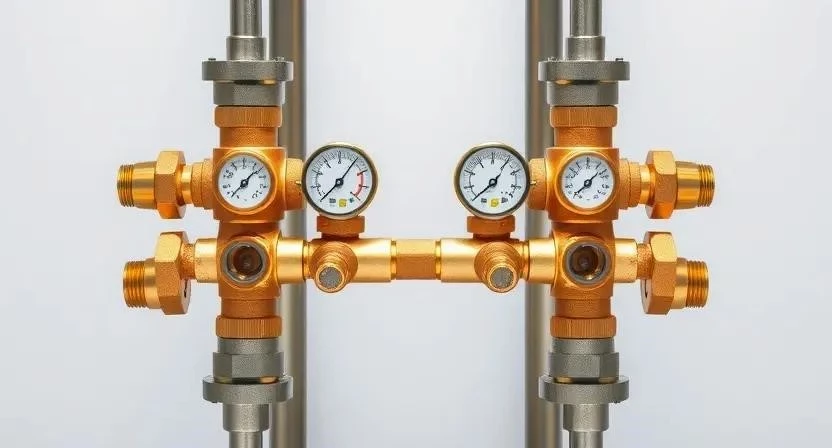

Данная технология основана на принципе распределения теплоносителя от одного центрального узла к каждому радиатору или контуру теплого пола. Коллектор, который часто называют гребенкой, выполняет роль главного распределительного центра, разделяя общий поток воды на отдельные ветки. Каждая ветка представляет собой замкнутый контур из трубы, идущей от коллектора к потребителю и обратно.
Основные компоненты включают в себя распределительный узел, трубы из сшитого полиэтилена (PEX), циркуляционный насос и запорную арматуру. Такая структура исключает последовательное соединение приборов, что предотвращает потерю давления и температуры в удаленных точках дома.
Разновидности коллекторных узлов
Коллекторы классифицируются прежде всего по материалам изготовления и функциональному назначению. Наиболее распространенными являются изделия из латуни, которые отличаются высокой коррозийной стойкостью, и варианты из нержавеющей стали, подходящие для систем с повышенными требованиями к прочности.
По назначению узлы делятся на радиаторные и специализированные модули для теплого пола. Первые обычно оснащены ручными или автоматическими расходомерами для точной балансировки системы, вторые — сервоприводами для управления температурой в каждой зоне.
| Вид коллектора | Материал | Назначение | Особенности | Ценовой сегмент |
|---|---|---|---|---|
| Стандартный | Латунь | Радиаторы | Высокая долговечность | Средний |
| Профессиональный | Латунь | Теплый пол | Наличие расходомеров | Выше среднего |
| Усиленный | Нержавейка | Промышленные объекты | Стойкость к агрессивным средам | Премиум |
| Бюджетный | Сплавы/Полимеры | Малые помещения | Ограниченный срок службы | Эконом |
| Комбинированный | Латунь/Сталь | Смешанные системы | Универсальность монтажа | Средний |
Технические параметры и требования к материалам

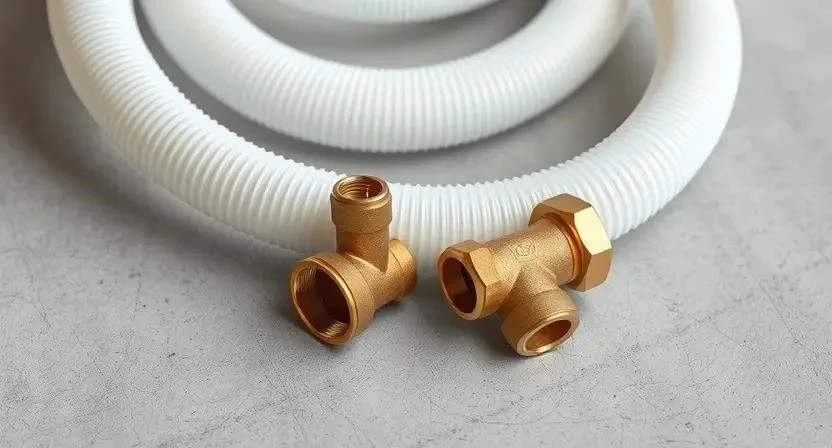

К трубам, используемым в лучевой разводке, предъявляются жесткие требования по прочности и герметичности. Чаще всего применяется сшитый полиэтилен (PEX), который обладает высокой гибкостью и устойчивостью к температурным перепадам. Допустимое рабочее давление в таких системах обычно составляет до 10 бар, а температурный режим эксплуатации достигает 95 градусов Цельсия.
Экологичность материалов гарантирует отсутствие вредных выделений в теплоноситель, что продлевает срок службы котла и насоса. Класс герметичности соединений должен быть максимальным, так как трубы часто закладываются в бетонную стяжку без возможности легкого доступа.
| Характеристика | Значение | Что означает |
|---|---|---|
| Рабочее давление | до 10 бар | Запас прочности при гидроударах |
| Макс. температура | +95°C | Возможность работы с любыми котлами |
| Срок службы труб | 50 лет | Долговечность при соблюдении норм |
| Материал (труба) | PEX / PERT | Сшитый полиэтилен, устойчивость к деформации |
| Класс герметичности | Высокий | Отсутствие протечек в стяжке |
Сферы применения и совместимость
Подобные инженерные решения идеально подходят для частных коттеджей и современных квартир с большой площадью. Система полностью совместима с любыми типами котлов (газовыми, электрическими, твердотопливными) и любыми видами радиаторов — от алюминиевых до стальных панельных.
Существуют определенные ограничения, связанные с необходимостью выделения места под коллекторный шкаф. В очень маленьких помещениях установка массивного узла может быть затруднена, однако это компенсируется энергоэффективностью и возможностью полного отключения одной комнаты без остановки всего отопления в доме.
Пошаговый монтаж лучевой разводки
Процесс установки начинается с детальной подготовки помещения. Необходимо очистить поверхность пола от строительного мусора и нанести разметку трасс прохождения труб от коллекторного шкафа до каждого радиатора.
Необходимые материалы:
- Коллекторная группа (подающая и обратная гребенки)

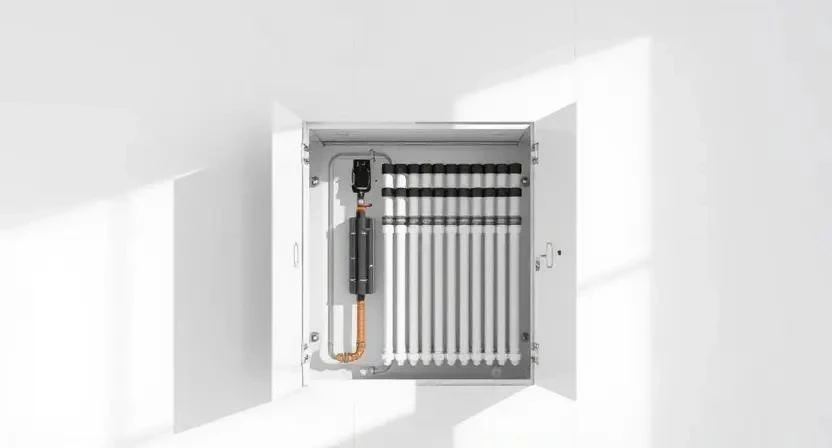

- Коллекторный шкаф
- Труба PEX соответствующего диаметра
- Фитинги (пресс-соединения)
- Крепежные скобы или монтажная лента
- Теплоизоляция для труб
- Запорная арматура
- Радиаторы отопления
Требуемые инструменты:
- Труборез для полимерных труб
- Пресс-инструмент (кримпер)
- Перфоратор или дрель
- Строительный уровень
- Рулетка и маркер
- Ключи разводные
- Манометр для опрессовки
Монтаж выполняется при температуре воздуха не ниже +5°C и нормальной влажности, чтобы избежать деформации материалов. Время высыхания стяжки, в которую укладываются трубы, составляет от 21 до 28 дней.
- Установка и фиксация коллекторного шкафа (2 часа).
- Раскладка труб по marked-линиям от шкафа к радиаторам (4 часа).
- Крепление труб к основанию с помощью скоб (3 часа).
- Подрезка труб и установка пресс-фитингов (3 часа).
- Подключение веток к коллектору (3 часа).
- Монтаж и подключение радиаторов (6 часов).
- Проведение гидравлического испытания под давлением (4 часа).
- Заполнение системы теплоносителем и удаление воздуха (2 часа).
- Финальная балансировка потоков через расходомеры (3 часа).
Особое внимание следует уделить радиусу изгиба трубы: слишком резкие повороты могут привести к заломам и ограничению пропускной способности. Из личного опыта: однажды при монтаже в узком коридоре была допущена ошибка с радиусом сгиба, что привело к снижению температуры в последнем радиаторе на 5 градусов, и трубу пришлось перекладывать.
Меры безопасности включают обязательную проверку герметичности всех соединений перед заливкой бетоном. Использование манометра позволяет убедиться, что система держит давление, превышающее рабочее в 1.5 раза.
Расчет материалов и расход труб
Определение необходимого объема материалов начинается с расчета длины каждой ветки. Формула проста: расстояние от коллектора до радиатора умножается на два (подача и обратка) с добавлением 10% запаса на изгибы и подъемы.
Количество фитингов рассчитывается исходя из числа радиаторов и точек перехода. Для каждой ветки требуется минимум два соединения на коллекторе и два на радиаторе.
| Статья расходов (на комнату 20м2) | Количество | Расход на м2 | Цена за ед. | |
|---|---|---|---|---|
| Труба PEX 16мм | 15 м | 0.75 м | 120 руб. | 1800 руб. |
| Фитинги пресс | 4 шт. | 0.2 шт. | 250 руб. | 1000 руб. |
| Радиатор (10 секций) | 1 шт. | 0.05 шт. | 7000 руб. | 7000 руб. |
| Крепеж/Скобы | 30 шт. | 1.5 шт. | 15 руб. | 450 руб. |
| Теплоизоляция | 15 м | 0.75 м | 60 руб. | 900 руб. |
Обзор производителей оборудования
На рынке представлены бренды разного ценового сегмента. Премиальный сектор занимают европейские компании, предлагающие высокоточную латунь и пожизненную гарантию на герметичность. Их оборудование отличается идеальной подгонкой деталей и плавным ходом вентилей.
Бюджетный сегмент представлен местными и азиатскими производителями. Такие системы дешевле в 2-3 раза, однако могут иметь меньший ресурс работы запорной арматуры и более грубую отделку поверхностей.
Преимущества и недостатки системы
Анализ системы позволяет выделить ключевые сильные и слабые стороны лучевой разводки.
Главные плюсы:
- Индивидуальная настройка температуры в каждой комнате.
- Полное отсутствие соединений и сварок внутри пола.
- Простота гидравлической балансировки всей сети.
- Возможность отключения одного радиатора без остановки всей системы.
- Высокая надежность за счет использования сшитого полиэтилена.
- Упрощенный поиск и устранение возможных неисправностей.
Основные минусы:
- Повышенный расход труб по сравнению с тройниковой схемой.
- Необходимость выделения места под коллекторный шкаф.
- Более высокая стоимость оборудования (коллекторы, фитинги).
- Сложность монтажа для непрофессионала.
- Зависимость от качества работы пресс-инструмента.
Сравнение с тройниковой разводкой
Тройниковая система предполагает последовательное соединение приборов, в то время как лучевая работает по принципу «звезды».
| Параметр | Лучевая система | Тройниковая система |
|---|---|---|
| Стоимость материалов | Высокая | Низкая |
| Надежность (в полу) | Максимальная (нет стыков) | Средняя (есть тройники) |
| Балансировка | Легкая (через коллектор) | Сложная (ручная на каждом радиаторе) |
| Сложность монтажа | Средняя | Высокая (требует сварки/пайки) |
| Управление зонами | Индивидуальное | Общее или ограниченное |
Из личного опыта: при настройке тройниковой системы в старом доме пришлось потратить два дня на подбор вентилей, чтобы в дальней комнате стало тепло. В лучевой системе эта задача решается за 15 минут поворотом крана на гребенке.
Стоимость и рекомендации по покупке
При выборе поставщика рекомендуется обращать внимание на наличие сертификатов соответствия и гарантийных талонов. Лучше покупать весь комплект (коллектор, фитинги, трубы) одного производителя, чтобы избежать проблем с совместимостью диаметров и резьбы.
Из личного опыта: покупка оборудования разного бренда привела к тому, что фитинги одного производителя слегка «подтекали» на коллекторе другого, что потребовало замены всей фурнитуры.
Опыт эксплуатации и отзывы
Специалисты по монтажу отмечают, что лучевая система значительно упрощает процесс сдачи объекта заказчику, так как балансировка происходит в одной точке. Монтажники ценят ее за предсказуемость и отсутствие необходимости варить трубы в труднодоступных местах.
Жильцы, использующие такую систему, выделяют комфорт управления теплом. Возможность сделать спальню прохладнее, оставив гостиную теплой, считается главным достоинством. Реальный опыт эксплуатации показывает, что при правильном монтаже система работает десятилетиями без необходимости обслуживания.
Часто задаваемые вопросы
Можно ли менять радиаторы в лучевой системе?
Да, это делается очень просто: ветка отключается на коллекторе, радиатор заменяется, после чего система снова заполняется теплоносителем.
Как чистить систему от шлама?
Коллектор позволяет проводить промывку каждой ветки по отдельности, что гораздо эффективнее общей промывки всей сети.
Что делать при протечке трубы в стяжке?
Благодаря лучевой схеме можно просто перекрыть поврежденную ветку на коллекторе и проложить новую трубу (например, в плинтусе), не демонтируя весь пол.
Нужен ли отдельный насос для каждого контура?
Нет, обычно достаточно одного мощного циркуляционного насоса на весь коллекторный узел.
Влияет ли диаметр трубы на теплоотдачу?
Да, неправильный подбор диаметра может привести к недостаточному прогреву радиатора, поэтому важен гидравлический расчет.
Можно ли использовать металлопластик вместо PEX?
Можно, но сшитый полиэтилен надежнее при монтаже в стяжку, так как он более гибкий и долговечный.
Сколько времени занимает опрессовка?
Обычно систему держат под давлением от 2 до 24 часов для полного исключения микропротечек.
