Организация системы отопления в частном доме требует точного расчета и выбора надежной схемы распределения теплоносителя. Лучевая разводка отопления предполагает наличие центрального коллекторного узла, от которого к каждому радиатору или контуру теплого пола прокладываются отдельные трубы. Сложность таких работ оценивается как средняя, однако выполнение всех этапов занимает от 5 до 10 рабочих дней в зависимости от площади объекта. Правильный монтаж позволяет полностью контролировать подачу тепла в каждое помещение.
Подготовка и оценка сложности
Реализация данной схемы требует базовых навыков работы с трубопроводами и понимания принципов гидравлики. Основная трудность заключается в большом количестве используемых труб, так как каждая точка подключения имеет свою линию подачи и обратки. Время выполнения работ напрямую зависит от количества радиаторов и сложности планировки помещений. Оптимально проводить монтаж в период подготовки пола к заливке стяжки, чтобы скрыть коммуникации.
Перечень необходимых материалов
Для создания надежной системы используются полимерные материалы, устойчивые к высоким температурам и давлению. Основным элементом выступает сшитый полиэтилен (PEX) или металлопластик, которые обладают гибкостью и долговечностью.
- Трубы из сшитого полиэтилена (PEX) для контуров;
- Распределительный коллектор с расходомерами;
- Набор обжимных фитингов;
- Теплоизоляционный рукав (энергофлекс);
- Запорная арматура (шаровые краны);
- Манометр для контроля давления;
- Крепежные скобы или монтажная лента;
- Герметик и уплотнительные прокладки.
Расход труб рассчитывается исходя из расстояния от коллектора до каждой точки с учетом запаса 10-15% на изгибы.
| Материал | Расход на м2 (средний) | Цена за ед. (ориент.) | |
|---|---|---|---|
| Труба PEX 16 мм | 6-8 м | 80 руб/м | 32 000 руб |
| Коллектор на 6 выходов | 1 шт | 12 000 руб | 12 000 руб |
| Фитинги (комплект) | 12-15 шт | 250 руб/шт | 3 750 руб |
| Теплоизоляция | 6-8 м | 40 руб/м | 16 000 руб |
| Крепеж/хомуты | 1 шт / 0.5 м | 15 руб/шт | 1 500 руб |

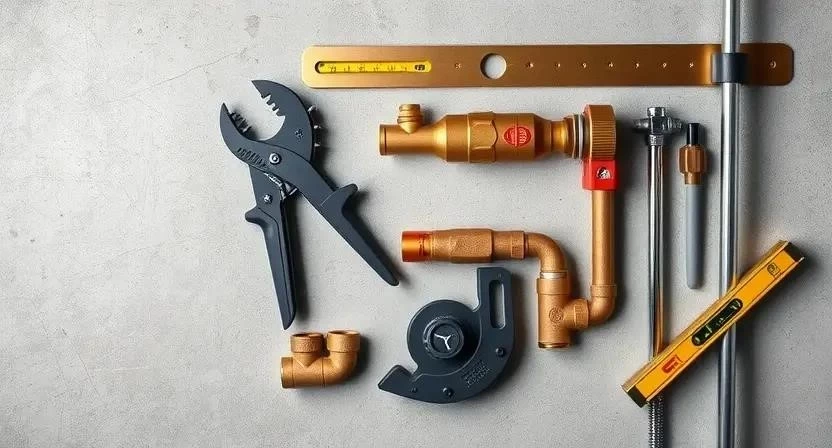

Инструментарий для работы
Качественный монтаж невозможен без специализированного оборудования, особенно при работе с PEX-трубами. Обжимной инструмент является ключевым, так как от плотности соединения зависит герметичность всей системы.
- Труборез — для ровного среза трубы без заусенцев;
- Обжимной инструмент (пресс) — для фиксации фитингов;
- Перфоратор — для штробления стен и сверления отверстий;
- Строительный уровень — контроль горизонтали коллектора;
- Рулетка и маркер — точная разметка трасс;
- Разводной ключ — монтаж запорной арматуры;
- Тестовый насос — для опрессовки системы давлением.
Дорогостоящий пресс-инструмент целесообразно взять в аренду на несколько дней, чтобы сэкономить бюджет, в то время как труборез и уровень должны быть в личном распоряжении.
| Инструмент | Назначение | Статус | Средняя цена аренды/покупки |
|---|---|---|---|
| Пресс для труб | Создание герметичного соединения | Обязательно | 500 руб/сут |
| Труборез | Раскрой трубы | Обязательно | 1 200 руб |
| Перфоратор | Подготовка отверстий | Обязательно | 3 000 руб/сут |
| Уровень | Выравнивание узлов | Обязательно | 800 руб |
| Манометр | Проверка давления | Желательно | 1 500 руб |
Организация рабочего пространства
Перед началом прокладки труб необходимо полностью освободить помещение от мебели и строительного мусора. Проводится детальная разметка трасс на полу и стенах, чтобы избежать пересечения труб с электрическим кабелем. Стены и сохранившиеся элементы отделки закрываются защитной пленкой для предотвращения загрязнения бетонной пылью при штроблении.
Подготовка основания
Очистка пола от крупных фрагментов бетона и пыли позволяет надежно зафиксировать трубы. Поверхность выравнивается, чтобы избежать резких перепадов высот, которые могут привести к заломам гибких трубок. После грунтовки основания подготавливается специальная ниша или стена для установки коллекторного шкафа, где будет сосредоточен распределительный узел.
Технология монтажа по этапам
Процесс установки системы требует строгого соблюдения последовательности действий для обеспечения долговечности отопления.

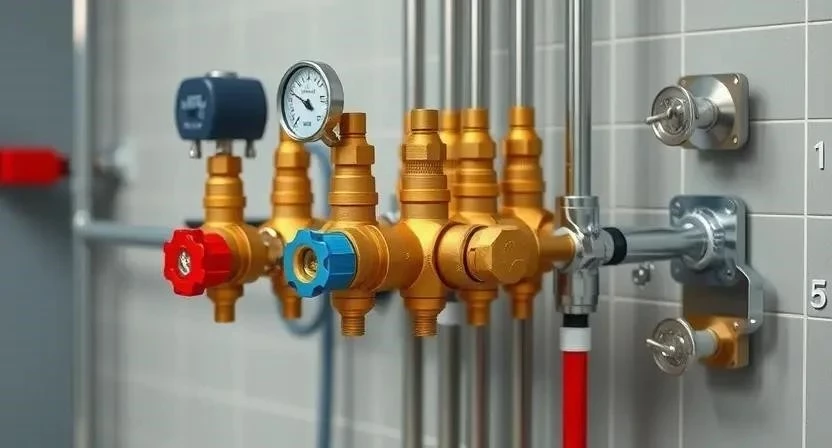

- Установка и подключение коллекторного узла (4-6 часов). Монтируется шкаф, устанавливаются подающий и обратный коллекторы, подключается котел и циркуляционный насос.

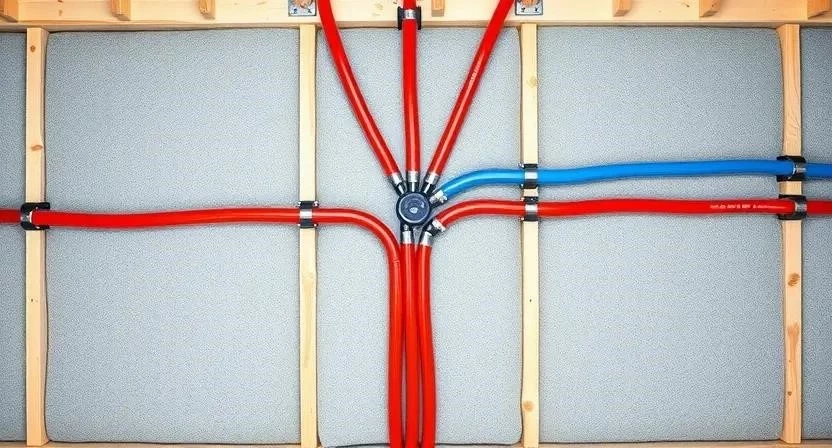

- Разметка и прокладка труб (8-12 часов). От коллектора к каждой точке установки радиатора прокладываются две трубы (подача и возврат).
- Фиксация труб к основанию (6-8 часов). Трубы крепятся к полу или стенам с помощью специальных скоб с шагом 30-50 см.

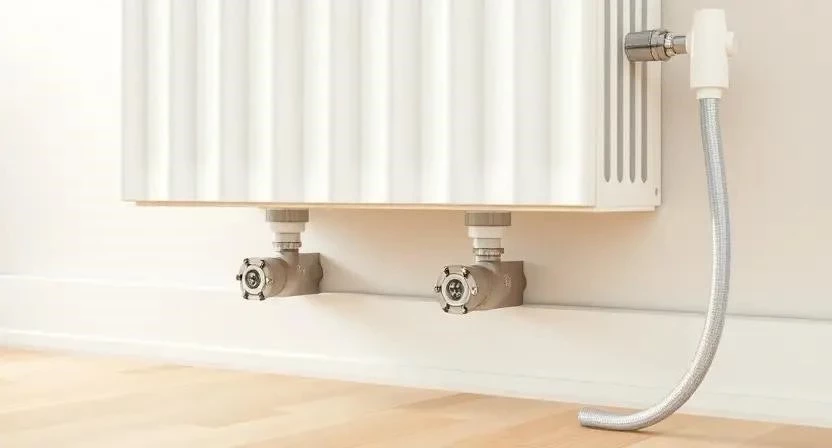

- Подключение радиаторов или контуров (8-10 часов). Соединение труб с приборами отопления через фитинги.
- Опрессовка системы давлением (5-8 часов). Заполнение системы водой и создание избыточного давления для проверки всех стыков.
- Заливка стяжки (12-24 часа). Покрытие труб слоем бетона для защиты и теплораспределения.
- Заполнение системы теплоносителем (3-4 часа). Удаление воздуха из контуров и запуск котла.
- Финальная гидравлическая балансировка (4-6 часов). Настройка расхода теплоносителя через расходомеры коллектора.
Пример из опыта: При монтаже в одном из домов я заметил, что коллектор был установлен слишком низко. Это привело к тому, что при подключении труб возникли сложности с соблюдением минимального радиуса изгиба. Пришлось переносить узел на 15 см выше, что в итоге облегчило прокладку всех линий.
Технические тонкости
Соблюдение температурного режима важно при работе с полимерами: трубы не должны подвергаться воздействию прямых солнечных лучей длительное время. Допустимый уклон труб в лучевой схеме минимален, так как циркуляция обеспечивается насосом, но полное отсутствие провисаний обязательно. Особое внимание уделяется теплоизоляции — каждый контур должен быть в энергофлексе, чтобы теплоноситель доходил до радиатора, не отдавая энергию в стяжку пола.
Типичные ошибки при установке
Новички часто допускают промахи, которые проявляются только после запуска системы. Одной из главных проблем становятся заломы труб при слишком резких поворотах, что ограничивает проток воды.
К другим ошибкам относятся:
— Неправильный выбор диаметра труб (слишком узкие трубы увеличивают нагрузку на насос);
— Пропуск этапа опрессовки, из-за чего течи обнаруживаются уже после заливки стяжки;
— Отсутствие балансировки, приводящее к тому, что ближние радиаторы греют сильно, а дальние остаются холодными.
Пример из опыта: Однажды я столкнулся с ситуацией, когда монтажник решил сэкономить и не использовал пресс-фитинги в одном месте, заменив их обычными обжимными. После заливки стяжки в этом узле появилась микротрещина. Пришлось вскрывать бетонный пол, что увеличило стоимость ремонта втрое.
Финансовые расчеты
Стоимость лучевой разводки выше тройниковой из-за большего расхода труб и необходимости покупки коллектора. Однако надежность и возможность управления каждой комнатой оправдывают затраты.
На итоговую цену влияют следующие факторы:
1. Общая площадь помещений.
2. Количество точек подключения (радиаторов).
3. Бренд используемых материалов (PEX или металлопластик).
4. Сложность рельефа пола и стен.
5. Стоимость услуг квалифицированного сантехника.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 55 000 | 55 000 | 0 |
| Инструмент (аренда) | 5 000 | 0 (свой) | -5 000 |
| Работа по монтажу | 0 | 30 000 | 30 000 |
| Пусконаладка | 0 | 7 000 | 7 000 |
| 60 000 | 92 000 | 32 000 |
Пример из опыта: Я самостоятельно рассчитал схему разводки и закупил материалы, пригласив мастера только на этап опрессовки и балансировки. Это позволило сэкономить около 25% от общей сметы без потери качества монтажа.
Эксплуатация и сервис
После завершения работ необходимо регулярно контролировать давление в системе через манометр. Раз в год рекомендуется проводить осмотр коллекторного узла на предмет протечек в местах соединений. Срок эксплуатации качественных PEX-труб в стяжке составляет до 50 лет при соблюдении температурного режима теплоносителя.
Сравнение с другими схемами
В отличие от лучевой, тройниковая разводка использует одну магистраль, от которой через тройники отходят ветки к радиаторам. Это дешевле, но сложнее в балансировке.
| Характеристика | Лучевая разводка | Тройниковая разводка | |
|---|---|---|---|
| Расход труб | Высокий | Низкий | Тройниковая экономнее |
| Надежность | Высокая (минимум стыков в полу) | Средняя (стыки в полу) | Лучевая безопаснее |
| Управление | Индивидуальное по комнатам | Общее или через байпасы | Лучевая удобнее |
| Сложность балансировки | Простая (через коллектор) | Сложная | Лучевая эффективнее |
| Стоимость монтажа | Дороже | Дешевле | Тройниковая доступнее |
Ответы на популярные вопросы
Какой диаметр трубы выбрать для радиаторов?
Обычно используется труба 16 мм. Для очень мощных радиаторов или длинных линий может потребоваться 20 мм.
Обязательна ли стяжка при лучевой разводке?
Стяжка необходима для защиты труб от механических повреждений и для создания эффекта тепловой инерции.
Можно ли использовать металлопластик вместо PEX?
Да, но PEX считается более надежным для укладки в стяжку, так как не имеет внутренних соединений на длинных участках.
Как выбрать бренд коллектора?
Рекомендуется выбирать проверенных европейских или качественных отечественных производителей с латунным корпусом и встроенными расходомерами.
Можно ли переделать систему после заливки пола?
Добавить новый контур можно, если в коллекторе предусмотрены свободные выходы. Перекладывать трубы в стяжке невозможно без ее демонтажа.
Нужен ли отдельный насос для каждого контура?
Нет, одного общего циркуляционного насоса достаточно для всей системы при правильном расчете гидравлики.
Что делать, если один из контуров не греет?
Необходимо проверить настройки расходомера на коллекторе и убедиться в отсутствии воздушной пробки в данной линии.
