Создание надежной разводки воды в доме требует точного подбора оборудования и соблюдения технологии монтажа. Сборка узла обычно занимает от 1 до 3 рабочих дней, а стоимость комплектующих зависит от выбранного бренда и количества выходов. Правильный выбор компонентов напрямую определяет срок службы коллекторной системы и стабильность подачи ресурса к каждому потребителю. Такая схема исключает резкие перепады температуры и давления при одновременном открытии нескольких кранов.
Принцип работы распределительного узла

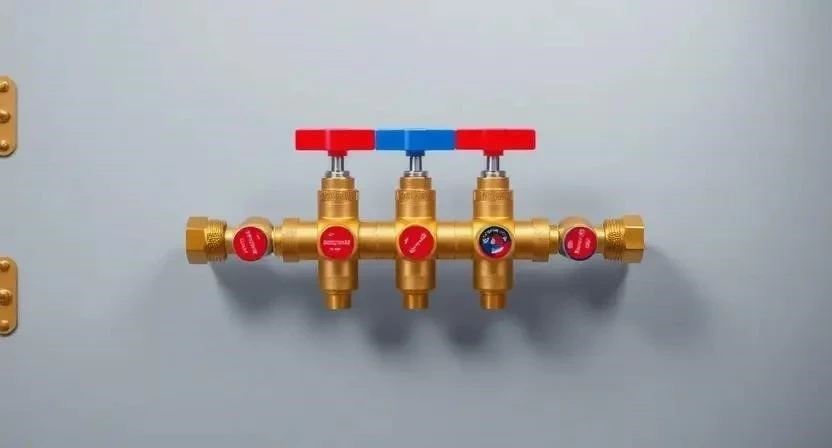

Коллектор представляет собой специальный распределительный узел, который по своей конструкции напоминает гребенку. Поступающая в систему вода сначала заполняет общий объем этого устройства, а затем распределяется по отдельным независимым линиям. Подобный метод позволяет подавать воду к смесителям, стиральным и посудомоечным машинам без взаимного влияния потоков. Популярность данной схемы в строительстве объясняется возможностью перекрытия одной конкретной ветки без остановки водоснабжения во всем здании.
Разновидности материалов и типов оборудования

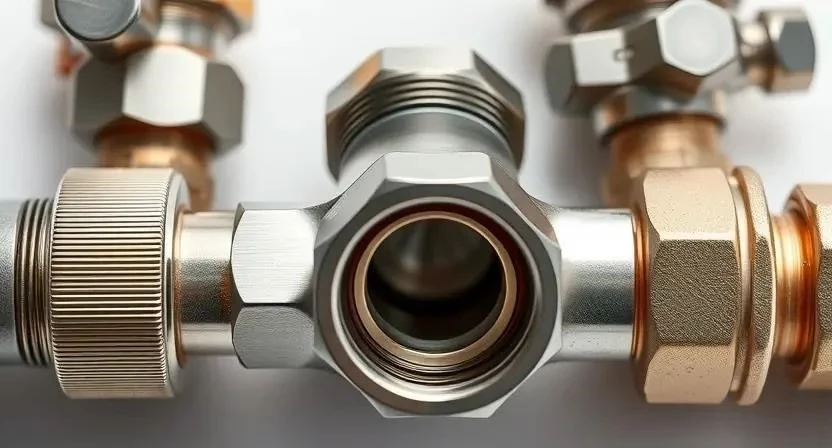

Выбор материала изготовления определяет устойчивость узла к агрессивным средам и общее время эксплуатации. Латунные модели считаются классикой благодаря своей прочности и долговечности. Нержавеющая сталь применяется там, где требуются повышенная гигиеничность и максимальная стойкость к коррозии. Пластиковые варианты чаще встречаются в бюджетных решениях или специфических системах отопления, где нет высоких температурных нагрузок.
| Вид коллектора | Материал | Особенности | Срок службы | Применение |
|---|---|---|---|---|
| Премиальный | Латунь (никелированная) | Высокая прочность, стойкость к износу | 30-50 лет | Квартиры, коттеджи |
| Промышленный | Нержавеющая сталь | Абсолютная коррозионная стойкость | 50+ лет | Производства, элитное жилье |
| Бюджетный | Полимеры/Пластик | Легкость монтажа, низкая цена | 15-25 лет | Временные постройки, отопление |
| Смешанный | Металлопластик | Гибкость, средняя стоимость | 20-30 лет | Частный сектор |
| Специальный | Медь | Антибактериальные свойства | 40-60 лет | Медицинские центры, СПА |
Технические параметры и показатели надежности
Рабочее давление в системе обычно варьируется от 1,5 до 6 бар, однако качественные узлы выдерживают кратковременные скачки до 10-16 бар. Температурные пределы зависят от материала: латунь и сталь легко переносят нагрев до 90-110 градусов, в то время как пластик ограничен более низкими значениями. Класс прочности определяет способность металла сопротивляться механическим деформациям при затяжке фитингов. Герметичность обеспечивается за счет использования качественных уплотнительных колец и точной обработки резьбы.
| Характеристика | Значение (стандарт) | Что означает для пользователя |
|---|---|---|
| Макс. давление | 10-16 бар | Защита от разрыва при гидроударе |
| Температурный диапазон | от -20 до +110 °C | Возможность использования в ГВС и отоплении |
| Стойкость к коррозии | Высокая (для стали/латуни) | Отсутствие ржавчины в воде через годы |
| Класс герметичности | А (полная) | Отсутствие микропротечек в местах соединений |
| Толщина стенок | 2-5 мм | Запас прочности при эксплуатации |
Сферы применения системы

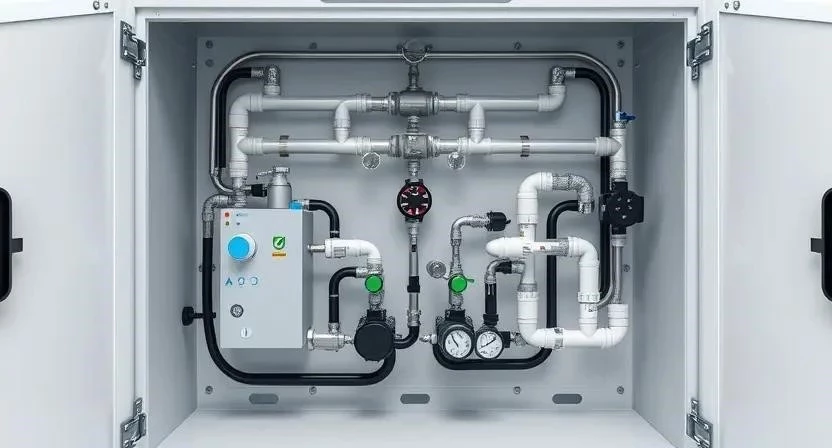

Коллекторная разводка воды характеристики которой позволяют точно регулировать потоки, активно используется в частных домах и современных квартирах. В системах горячего водоснабжения (ГВС) она предотвращает перепады температуры, когда кто-то открывает кран на кухне во время принятия душа. Для отопления гребенки применяются в теплых полах, позволяя балансировать температуру в каждой комнате отдельно. Основным ограничением является необходимость выделения достаточного пространства в сантехническом шкафу для размещения всего узла.
Технология монтажа и сборки

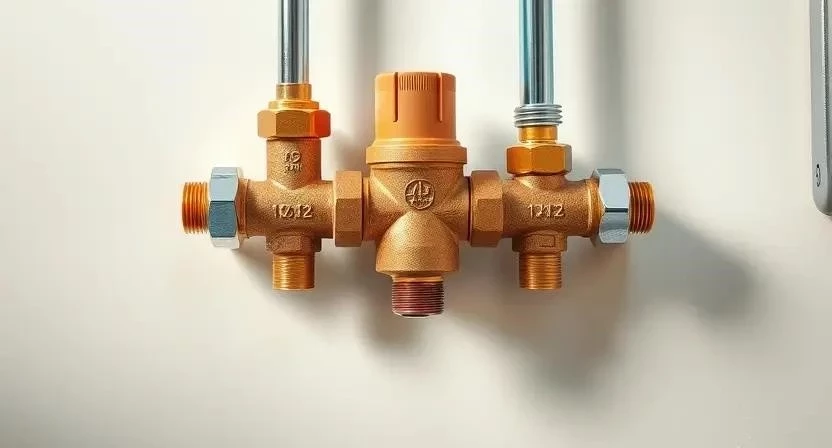

Для качественной установки требуется набор специализированного оборудования и строгое соблюдение последовательности действий. Сначала выполняется разметка места крепления, после чего монтируется обвязка с редуктором давления и фильтром грубой очистки.
Необходимые инструменты:
- Труборез для сшитого полиэтилена или металлопластика
- Пресс-клещи (ручные или электрические)
- Набор рожковых и разводных ключей
- Строительный уровень (пузырьковый)
- Перфоратор с appropriate бурами
- Сантехнический маркер
- Фум-лента или нить для герметизации
- Динамометрический ключ для точной затяжки
Список материалов:
- Коллекторный узел (гребенка)
- Трубы (сшитый полиэтилен или металлопластик)
- Пресс-фитинги и переходники
- Запорные краны
- Кронштейны для крепления
- Редуктор давления
- Фильтр грубой очистки (косой фильтр)
Процесс сборки осуществляется по следующему алгоритму:
- Подготовка поверхности и разметка точек крепления (1 час).
- Монтаж настенных кронштейнов для фиксации коллекторов (1 час).
- Установка фильтра грубой очистки и редуктора давления (2 часа).
- Монтаж самого коллекторного узла на кронштейны (1 час).
- Подключение магистральных труб к входу в гребенку (2 часа).
- Нарезка и подгонка труб для каждой потребительской точки (3 часа).
- Прессование фитингов и соединение труб с выходами коллектора (4 часа).
- Проверка всех соединений на плотность затяжки (1 час).
- Первичный запуск системы с постепенным наполнением водой (1 час).
- Проведение опрессовки системы под давлением 6-10 бар (2-4 часа).
Из личного опыта: при установке латунного коллектора в сыром подвале я заметил, что использование никелированного покрытия значительно замедляет окисление металла, поэтому всегда рекомендую выбирать именно такие модели для неотапливаемых помещений.
Расчет комплектующих и расход материалов
Количество выходов на гребенке определяется числом потребителей воды: каждый смеситель, унитаз или стиральная машина требуют отдельной линии. Диаметр труб подбирается исходя из удаленности точки: для магистралей обычно используют 20-25 мм, для конечных потребителей — 16 мм. Это гарантирует отсутствие падения давления в удаленных точках.
| Наименование | Колличество (на 5 точек) | Средний расход/ед. | Цена за ед. (пример) | |
|---|---|---|---|---|
| Коллектор (5 выходов) | 2 шт. | 1 шт. | 8 000 руб. | 16 000 руб. |
| Труба сшитый ПЭ (16 мм) | 50 м | 1 м | 120 руб. | 6 000 руб. |
| Пресс-фитинги | 12 шт. | 1 шт. | 350 руб. | 4 200 руб. |
| Запорная арматура | 3 шт. | 1 шт. | 1 500 руб. | 4 500 руб. |
| Крепежные элементы | 1 комплект | 1 компл. | 1 000 руб. | 1 000 руб. |
Производители и сегментация рынка
Рынок делится на премиум-сегмент, представленный европейскими брендами, и бюджетный сектор с продукцией из Китая и России. Премиальные модели отличаются идеальной геометрией резьбы и использованием высококачественных сплавов, что минимизирует риск протечек. Бюджетные варианты подходят для простых систем, но требуют более тщательного контроля при монтаже. Заводское исполнение узла с предустановленными кранами значительно упрощает установку и повышает надежность всей обвязки.
Преимущества и недостатки системы
Эксплуатация коллекторного узла имеет свои сильные и слабые стороны, которые необходимо учитывать при планировании бюджета.
Преимущества:
- Полная независимость каждой точки водоразбора.
- Отсутствие перепадов температуры воды при одновременном использовании кранов.
- Возможность отключения одного прибора без остановки всей системы.
- Повышенная надежность за счет отсутствия тройников в стенах.
- Упрощенный поиск и устранение протечек.
- Стабильное давление во всех точках разводки.
- Увеличенный срок службы всей сети водоснабжения.
Недостатки:
- Значительное увеличение стоимости материалов.
- Больший расход труб по сравнению с тройниковой схемой.
- Необходимость выделения места под монтажный шкаф.
- Сложность самостоятельного монтажа для новичков.
- Высокая цена качественной запорной арматуры.
Сравнение с тройниковой разводкой
Тройниковая схема считается более дешевой и простой, но она уступает коллекторной в вопросах комфорта и долговечности. В тройниковой системе при открытии крана в ванной вода на кухне может стать холоднее, а давление — упасть.
| Параметр | Коллекторная разводка | Тройниковая разводка | |
|---|---|---|---|
| Срок службы | Высокий (минимум соединений) | Средний (много скрытых стыков) | Коллектор надежнее |
| Стоимость | Высокая | Низкая | Тройник дешевле |
| Удобство управления | Индивидуальное | Общее | Коллектор удобнее |
| Расход труб | Большой | Минимальный | Тройник экономичнее |
| Риск протечек в стенах | Минимальный | Повышенный | Коллектор безопаснее |
Стоимость и рекомендации по покупке
На итоговую цену влияют материал корпуса, количество выходов и бренд производителя. Для обеспечения максимальной надежности стоит покупать оригинальные комплектующие в специализированных магазинах, избегая сомнительных рынков. Обязательно проверяйте наличие сертификатов соответствия и гарантийного талона. Экономия на фитингах часто приводит к дорогостоящему ремонту стен через несколько лет эксплуатации.
Опыт эксплуатации и отзывы
Пользователи систем спустя 5-10 лет отмечают, что отсутствие скрытых соединений в стенах полностью избавляет от страха затопить соседей. Профессиональные сантехники подтверждают, что обслуживание коллекторного узла сводится к периодической проверке герметичности и очистке фильтров.
Из личного опыта: один из моих клиентов использовал систему из нержавеющей стали в течение 7 лет, и при ревизии мы не обнаружили ни одного следа коррозии или известкового налета на внутренних стенках гребенки.
Также был случай, когда замена одной протекающей линии с использованием коллектора заняла всего 20 минут, при этом остальная часть дома продолжала пользоваться водой в обычном режиме.
Часто задаваемые вопросы (FAQ)
Что делать, если в системе возникла протечка на одном из выходов?
Достаточно перекрыть кран на соответствующей ветке коллектора и заменить прокладку или фитинг, не сливая воду из всей системы.
Можно ли добавить новый выход в уже установленный коллектор?
Это возможно только если при покупке был выбран коллектор с запасом выходов или если модель предусматривает расширение.
Как часто нужно проводить техническое обслуживание?
Рекомендуется раз в год проверять работу редуктора давления и промывать фильтр грубой очистки.
Влияет ли жесткость воды на срок службы коллектора?
Да, при очень жесткой воде возможен засор узких каналов, поэтому установка умягчителя воды продлевает жизнь системе.
Какое давление считается критическим для системы?
Для большинства бытовых систем давление свыше 6-8 бар является избыточным и требует установки редуктора.
Можно ли использовать пластиковые коллекторы для отопления?
Да, но только при условии, что температура теплоносителя не превышает допустимые нормы для данного типа пластика.
Помогает ли коллектор избавиться от гидроударов?
Сам по себе нет, но в связке с редуктором давления и гидроаккумулятором он обеспечивает максимально плавную работу системы.
