Как произвести правильную установку радиаторов отопления своими руками: простое и понятное описание

Особенности и правила размещения

Любое отопительное оборудование представляет собой сложную систему, где каждому компоненту отведена своя роль

Самой важной частью всей системы считаются блоки теплообмена, являющиеся конечным звеном передачи теплоэнергии в доме. В роли таковых выступают обычные радиаторы, конвекторные приборы открытого либо закрытого типа, устройства водяного нагрева полов, представляющие собой профили из труб, уложенные на основе определенных правил

Любая разновидность радиаторов устанавливается в помещениях согласно общим правилам. Существует определенный порядок установки, который необходимо соблюдать. Процедура монтажа не доставит особых трудностей, однако в этом деле имеется много нюансов. Так, прежде всего они затрагивают место установки. В большинстве случаев нагревательную установку размещают на участках наиболее значительных потерь тепла, например, под оконными проемами. Даже современные энергосберегающие стеклопакеты не могут задерживать теплый воздух в помещении. Старые деревянные рамы можно и не упоминать.

При отсутствии под окнами радиаторной конструкции холодные воздушные массы опускаются по стене и распространяются по полу. Ситуация меняется после установки батареи: поднимающийся к потолку теплый воздух не дает холодному опускаться вниз. Помните, что эффективность подобной защиты зависит от размера нагревательного устройства: оно должно быть не меньше 70% от ширины окна. По этой причине радиаторы небольших габаритов не дадут соответствующей степени комфортности. В боковых зонах появятся участки со спускающейся на нижний уровень прохладной воздушной массой. Вы сможете увидеть «потение» стекол, стен. Точки столкновения нагретого и холодного воздуха покроются конденсатом, в комнате образуется сырость.

Поэтому не пытайтесь приобрести образец, имеющий самую высокую теплоотдачу. Они подойдут для районов с суровыми климатическими условиями. В данном случае нелишней станет установка теплозавесы у входной двери. Это второй проблемный участок в частных жилых постройках. Зачастую с ней сталкиваются жильцы первых этажей многоквартирных домов. Принципы размещения обогревателя просты: монтаж осуществляется вблизи от входа. Определите участок исходя из особенностей планировки и возможностей прокладки трубы.

Обогревательная установка должна размещаться ровно по центру окна. Перед установкой найдите центр, отметьте его. Затем в обе стороны рассчитайте интервал до точек крепежа. Промежуток между изделием и полом должен составлять от 8 до 14 сантиметров. Если его сделать меньше, то уборка под радиатором будет затруднена, большее расстояние станет причиной образования зон с прохладным воздухом.

Отмерьте 10- 12 сантиметров между подоконником и радиатором и начинайте монтаж. Более близкое расположение ухудшит конвекцию и снизит тепловую мощность. 3-5 сантиметров составляет дистанция между стеной и задней стенкой прибора. Благодаря данному зазору будет обеспечена нормальная конвекция и распространение тепла. Меньшее расстояние станет причиной оседания пыли на стене.

Кроме того, батареи могут устанавливаться в:

• протяженных межоконных пространствах – популярный альтернативный вариант;
• углах и «слепых» стенах угловых комнат – усиливают обогрев пространств, характеризующихся увеличенными теплопотерями вследствие усиленного воздействия ветра;
• санузлах, кладовых, ванных, в которых одна либо две стороны соединены несущей стеной;
• неотапливаемых подъездах, холлах частных домов;
• квартирных коридорах первых этажей многоэтажных домов.

Материалы и арматура для монтажа

Для установки радиаторов отопления своими руками потребуются:

• специальные кронштейны;
• запорная арматура;
• кран Маевского;
• заглушка;
• уплотняющие материалы, дюбели.

Кронштейны

Часто они уже включены в комплектацию радиатора. Если же их нет, можно приобрести в магазине крепеж подходящей длины, диаметра и профиля. При подборе учитывают тип стены (при настенном креплении), нагрузку, форму коллектора, глубину радиатора.

Виды кронштейнов:

• анкерные с погружением в основание;
• накладные.

Для бетонных или кирпичных стен используют короткие анкерные кронштейны длиной до 20 см, для газобетона или керамоблока нужны более длинные — до 30 см. Накладные крепления применимы ко всем стенам, в том числе деревянным или гипсокартонным.

Разновидности настенных и напольных кронштейнов

Некоторые изготовители производят регулируемые по длине кронштейны. Это универсальный вариант, который можно купить, не боясь, что не угадаете с размером.

Кран Маевского для спуска воздуха

В любом теплоносителе присутствует воздух в растворенном виде. При прохождении по трубам он накапливается в тех местах, где скорость движения или давление ниже, чем в основном русле. Образуются воздушные пробки, препятствующие нормальной работе системы отопления. Там, где есть контакт воды с алюминием, к воздуху примешивается водород, что представляет опасность взрыва.

Устанавливаем кран Маевского

Для своевременного удаления газовых пузырей в систему встраивается кран Маевского. Это игольчатый клапан, который может работать в ручном или автоматическом режиме. Для спуска газа рукоятку крана поворачивают до появления шипения, закрывают после выделения из клапана жидкости.

Фото воздухоотводчика

Установить наличие воздушных пробок можно простым ощупыванием батареи. Если она греет неравномерно и есть холодные участки, требуется сбросить воздух с помощью воздухоотводчика.

Заглушка

Используется для перекрытия движения теплоносителя в тупиковом отверстии радиатора. В зависимости от направления резьбы может быть левой или правой. Чтобы деталь не выделялась на общем фоне, ее изготавливают окрашенной в цвет радиатора.

Установка заглушки в зависимости от способа подключения

Контур заглушки обматывают герметизирующими материалами. При установке для большего уплотнения подкручивают ключом.

Запорная арматура

Служит для размыкания системы отопления при прекращении эксплуатации какой-либо ее части, а также регулировки температуры радиатора. Запорная арматура представлена кранами различной конструкции:

• шаровые — используются только в положении вкл.-выкл.;
• штоковые — более технологичные, могут изменять расход воды для регулирования температуры;
• обратные клапаны — препятствуют оттоку теплоносителя из определенного участка системы.

Запорная арматура увеличивает безопасность работы отопительной системы, а при возможности регулировки — снижает общие энергозатраты на поддержание комфортной температуры.

Инструменты и сопутствующие материалы

Для самостоятельной установки радиаторов понадобятся:

• дрель или перфоратор;
• уровень;
• карандаш;
• подмотка для труб;
• дюбели;
• разводные ключи с насадками для монтажа фитингов;
• ниппели с прокладками, если нужно нарастить число секций.

В качестве подмотки можно использовать ФУМ-ленту, сантехническую или льняную нить.

Какой может быть обвязка из полипропиленовых труб

Обвязка для домашней системы отопления может быть самой разной. Все дело в том, что потребитель пытается всегда уменьшить количество расходного материала, одновременно пытаясь оборудовать радиаторы во всех отапливаемых помещениях.

Следует сразу сказать – это пережитки прошлого. В отличие от дорогостоящих металлических труб, полипропиленовые расходные материалы значительно дешевле и проще в монтаже. поэтому экономить на длине трубопровода не стоит. Выбирайте тот тип обвязки, который в вашем случае принесет максимальную пользу. Единственными причинами, которые могут оказать влияние на выбор типа обвязки, являются следующие факторы:

• какая отопительная схема используется (однотрубная система или двухтрубная);
• какой тип подключения радиаторов вы выбрали (диагональный, боковой или нижний).

Как правило, при использовании любой схемы отопления: однотрубной или двухтрубной, можно использовать любой тип подсоединения батарей отопления.

по мнению экспертов, прокладка трубопровода необходимо свести к минимуму количество изгибов. Ровная магистраль остается устойчивой к гидродинамическим нагрузкам. В трубопроводе уменьшится количество зон, в которых может скапливаться воздух.

Для обвязки одноконтурной и двухконтурной системы отопления с помощью полипропиленовых труб существуют свои особенности.

• обычно в такой системе используется последовательное подключение радиаторов;
• перед батареей всегда монтируется байпас, соединяющий подающую трубу и обратку. При нормальной работе системы отопления байпас не задействуется. При проведении профилактических работ или в случае аварийной ситуации, подача воды в радиатор прекращается. Теплоноситель беспрепятственно циркулирует через байпас.

• используется, как параллельное, так и последовательное подключение батарей;
• оба патрубка радиатора подключаются к разным трубам. Верхний к подающей трубе, нижний патрубок подключается к обратке. Обычно в двух трубных системах идет параллельное подключение радиаторов, поэтому установка байпасов не требуется.

Обвязка полипропиленовых труб с участием радиаторов выполняется двумя способами: пайкой и с помощью фитингов. Монтаж радиаторов и их подключение осуществляется с помощью паяльника и сантехнических ключей под американку.

Нюансы установки

Встречаются две разновидности биметаллических радиаторов: частично или полностью биметаллические

В первом случае для изготовления вертикальных коллекторов используется алюминий, что требует особенной осторожности во время монтажа..  Существуют следующие требования, как правильно подключить биметаллическую батарею:.  Существуют следующие требования, как правильно подключить биметаллическую батарею:

 Существуют следующие требования, как правильно подключить биметаллическую батарею:

Соединяя арматуру и коллекторы, следует удерживаться от чрезмерных усилий. Как правило, сопроводительная документация содержит подробную инструкцию по установке

Очень удобен в этом отношении динамометрический ключ, позволяющий контролировать прилагаемое усилие

При использовании льняной подмотки важно не переусердствовать с ее количеством. Иначе часть усилий уйдет на нее, что в итоге приведет к появлению микротрещин

После попадания в них теплоносителя запуститься процесс отслоения краски. Как результат, рано или поздно появится течь. Лучше всего применить герметик и немного лена. От применения краски в системах, где в качестве теплоносителя выступает антифриз, лучше отказаться. Это приведет к быстрому разъеданию уплотнителя и появлению течи.

• Батарею необходимо монтировать в строго горизонтальном положении. Исключение составляют случаи применения воздухоотводчика, когда для большей эффективности спуска газов допускается некоторое отклонения угла вперед по ходу циркуляции. В обратную сторону делать уклон запрещается, т.к. это нарушает циркуляцию.
• При подвешивании радиатора необходимо использовать три кронштейна: два сверху и один снизу. Верхние элементы принимают на себя всю нагрузку. За счет нижнего крепежа задается нужное направление.
• Чтобы обеспечить эффективный воздухообмен, следует придерживаться следующих параметров: расстояние до пола – от 60 мм, до подоконника — от 100 мм.

В некоторых случаях производителем могут рекомендоваться другие дистанции, в зависимости от особенностей конструкции (отличия обычно касаются нескольких сантиметров). Однако просвет между задней поверхностью батареи и стеной остается неизменным — 30-50 мм.

Виды разводки отопления

Наиболее распространенным способом является одностороннее подключение радиаторов отопления, поскольку именно он характеризуется наибольшей теплоотдачей. Труба, подводящая теплоноситель к батарее, присоединяется к верхнему патрубку, отводящая – к нижнему. Если подключить наоборот (то есть если подача горячей воды будет осуществляться снизу), вы потеряете до 7% мощности.

• Нижнее. Используется, когда трубы должны быть смонтированы под плинтусом или прямо в полу. Оба патрубка находятся внизу и направлены по вертикали в пол.
• Диагональное. Труба, используемая для подачи теплоносителя, подсоединяется к верхнему патрубку с одной стороны батареи, для выведения обратки труба подключается к нижнему патрубку с противоположной стороны. Используется такой вид чаще всего для многосекционных радиаторов.
• Последовательное. Движение теплоносителя происходит под действием давления в системе отопления. Обязательно следует установить кран Маевского для стравливания лишнего воздуха. В случае аварийной ситуации или ради ремонта отопительную систему, собранную по такому типу, нужно полностью отключать.
• Параллельное. Подача теплоносителя и его отвод производятся через встроенный в систему отопления теплопровод. На входе и выходе устанавливаются краны. Такую систему можно ремонтировать или менять ее части без ее отключения. Однако есть и недостаток: при низком давлении радиаторы прогреваются недостаточно.

Критерии выбора радиаторов

При выборе биметаллических батарей первоначально возникает необходимость определиться, какому типу конструкций отдать предпочтение — монолитному или секционному.

Наибольшей популярностью на рынке пользуется второй вариант. Секционный тип батарей привлекает покупателей тем, что при необходимости есть возможность добавить определенное число звеньев или, наоборот, убавить. Способ расчета их количества не вызывает трудностей.

Монолитные конструкции имеют лучшие технические характеристики в плане надежности работы при любых условиях эксплуатации. Они обладают запасом прочности по многим параметрам, что в определенных условиях применения не всегда требуется. При этом стоимость этого вида приборов несколько выше по сравнению с другими моделями.

На ранке представлена большая линейка разнообразных приборов. В этом ряду среди популярных иностранных брендов занимают достойное место и модели российских производителей. Среди иностранных радиаторов популярны немецкие, итальянские и китайские.

В Италии производится большинство европейских высококачественных приборов отопления. Среди итальянских моделей можно выделить такие виды как GLOBAL и Sira.

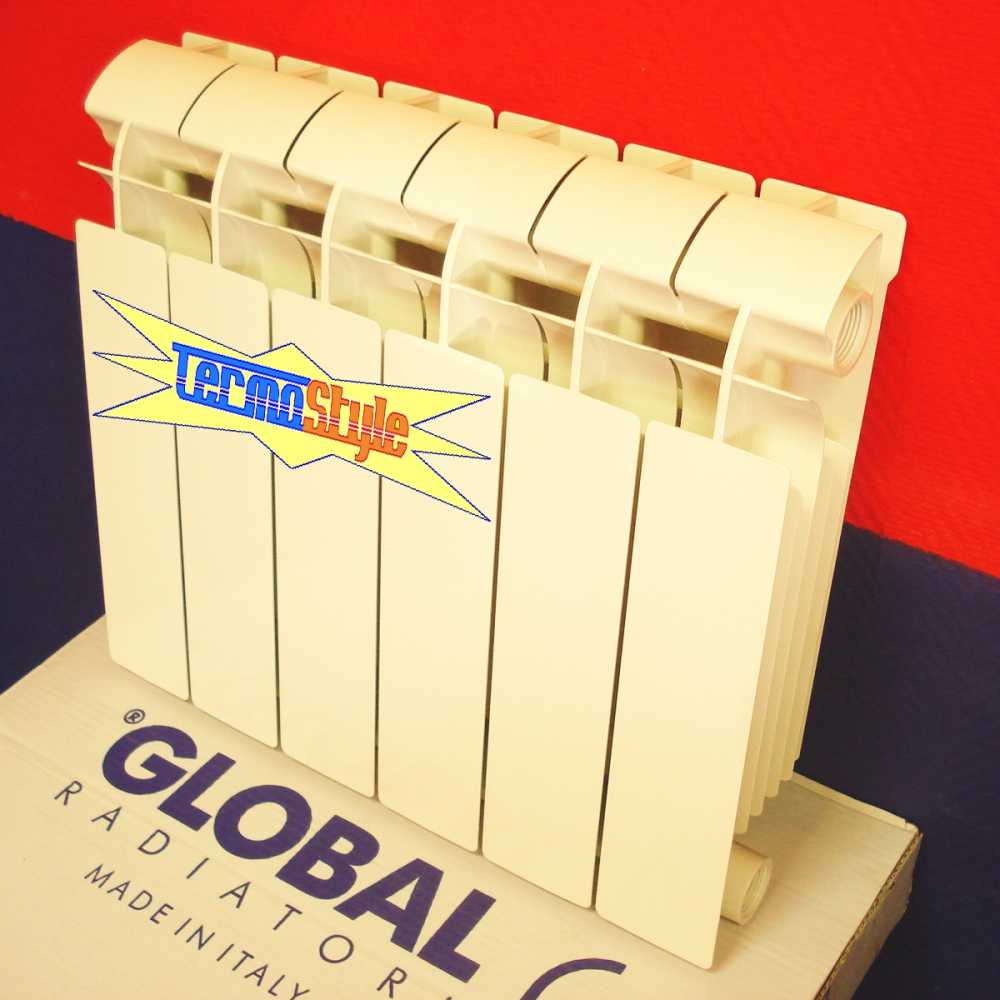

Линейка радиаторов биметаллических «Глобал» представлена четырьмя основными сериями:

1. Global Style — подходят для подоконников, расположенных на любой высоте;
2. Global Style Plus — имеют несколько увеличенные размеры и мощность;
3. Global Sfera — верхняя поверхность выполнена в форме сферы;
4. Global Style Extra — улучшенная и усовершенствованная модель в своей серии.

Среди радиаторов этой фирмы наибольшей популярностью пользуется модель Global Style Extra, которую отличают высокая механическая прочность, устойчивость к гидроударам, скачкам температуры, коррозийная защита. Приборы применяются в многоэтажных домах. Ориентировочная цена одного звена составляет 700 руб.

Цены на биметаллические радиаторы Global

биметаллические радиаторы Global

Батареи модельного ряда Sira отличают большая устойчивость к резким скачкам давления и гидроударам, а также значительный гарантийный срок обслуживания.

Радиаторы Sira представлены следующими моделями:

• Sira Concurent;
• Sira Gladiator;
• Sira RS-Bimetal;
• Sira Alice;
• Sira Primavera;
• Sira Omega.

На отечественном рынке батареи китайского производства представлены радиаторами «Оазис». Продукция имеет международную сертификацию, отличается неплохими техническими характеристиками. Пользователи отмечают высокие технические показатели, продолжительный срок гарантии, низкие цены.

Цены на биметаллические радиаторы Оазис

биметаллические радиаторы Оазис

Наибольшим спросом у покупателей отечественной продукции пользуются радиаторы «Рифар». Продукция этого производителя представлена большим рядом разнообразных биметаллических приборов, среди которых есть секционные и монолитные модели, по техническим характеристикам не уступающие мировым аналогам.

Российский рынок постоянно пополняется качественными радиаторами отопления российского производства, в том числе и биметаллическими, отвечающими современным требованиям эксплуатации.

Например, СНПО «Теплоприбор» с 2016 года выпускает новую модель Teplopribor BR1-350. В магазинах предлагаются российские радиаторы Halsen BS с рабочим давлением 25 атм. и гарантийным сроком до 20 лет.

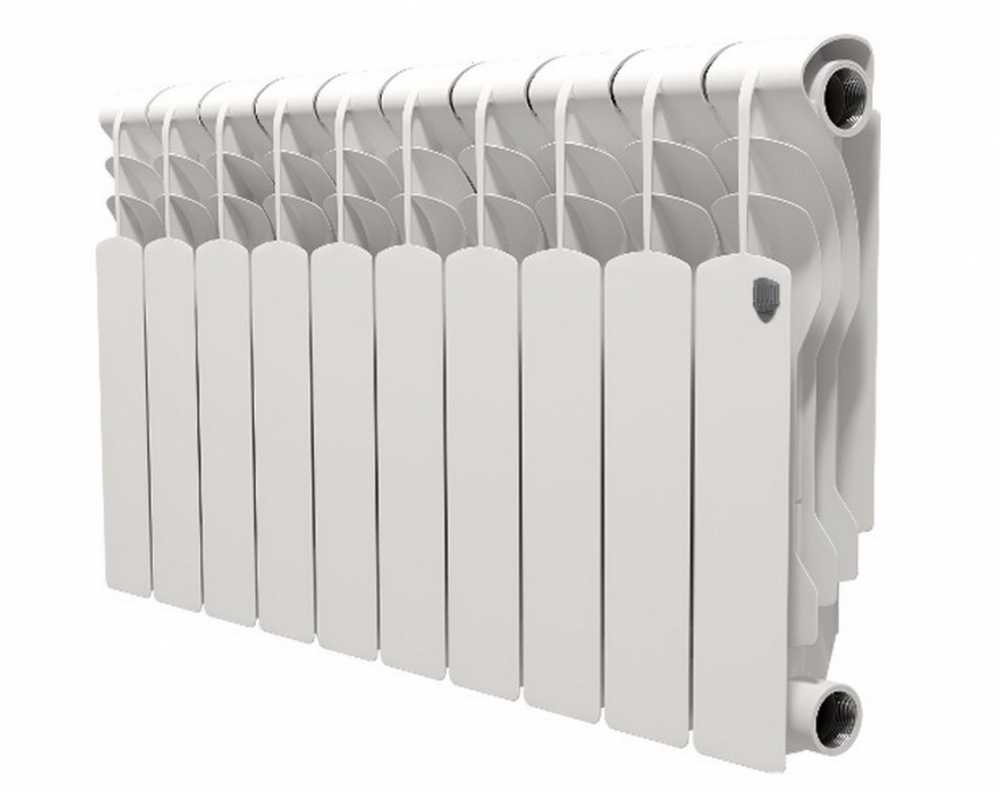

Модели радиаторов «Революшн Биметалл» бренда «Роял Термо» производятся в России и выпускаются в двух вариантах:

1. Revolution Bimetall 500. Высота прибора отопления — 564 мм, глубина — 80 мм, межосевое расстояние — 500 мм. Теплоотдача — 161 Вт. Выпускаются с четным числом секций — 4, 6, 8, 10 или 12.
2. Revolution Bimetall 350. Имеют межосевое расстояние 350 мм, высоту — 415 мм, глубину также 80 мм. Теплоотдача — 161 Вт. Четное число секций в приборе — от 4 до 12.

Все модели представлены на российском рынке, их продажа осуществляется в специализированных магазинах.

Выбираем конструкцию радиатора

Параметры местной обогревательной системы — важная характеристика при выборе отопления. Система частного дома имеет такие преимущества:

• эксплуатируется при благоприятных условиях и небольшом давлении;
• качество теплоносителя значительно лучше, чем в системах многоэтажных домов;
• отсутствуют скачки давления, нет угрозы гидроударов.

При таких характеристиках выбор моделей радиаторов достаточно широк. Покупая батареи, стоит делать упор на большой коэффициент отдачи с правильным соотношением цены и качества. Для домашней системы подходят устройства из любого материала.

Таблица теплоотдачи радиаторов отопления

Рассмотрим разные конструкции батарей:

Радиаторы панельные и секционные чаще бывают самыми недорогими. При хорошей теплоотдаче имеют компактные размеры. Могут монтироваться в систему отопления по разным схемам подключения.

Панельный радиатор

Трубчатые батареи стоят дороже, чем предыдущие варианты, но по техническим характеристикам приблизительно одинаковы. Повышенная цена складывается из-за более стильного дизайна. Удобны они и для сушки вещей.

Стальной трубчатый радиатор

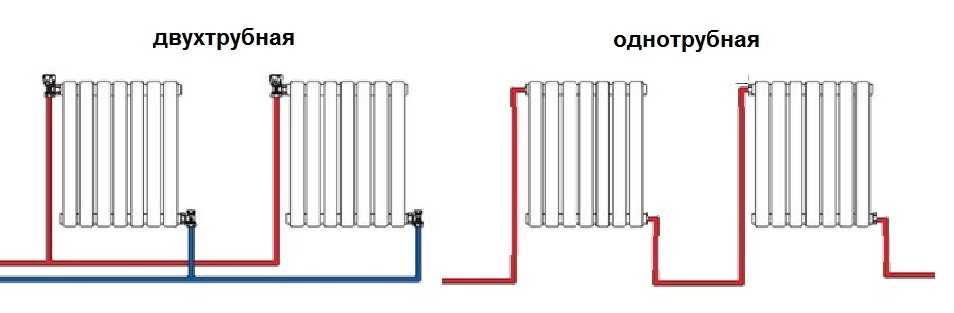

Первый вариант однотрубная система

Как правило, к схемам данной категории прибегают в рамках строительства многоэтажных сооружений. Каждое устройство теплопередачи вставлено в своеобразный разрыв одной единственной для всей системы трубы. Через эту трубу теплоноситель передвигается по всей магистрали, через нее же осуществляется и обратный отвод воды. Подключение батарей происходит в определенной последовательности, а именно – в той, в которой они установлены в конструкции стояка. В связи со спецификой конструкции последовательного подключения, очевидно, что первый радиатор в системе всегда будет лучше нагреваться и, соответственно, нагревать помещения тоже будет на порядок сильнее, в то время как последний элемент схемы будет отдавать наименьшее количество тепловой энергии.

Установка может быть несколько модернизирована, чтобы повысить производительность отопительной системы в целом. Так, специалисты в строительной индустрии предлагают два основных варианта организации отопления многоэтажных домов, а именно – подачи теплоносителя вверху и внизу:

• Так, говоря о верхней подаче, нужно сказать, что вода перемещается внутри прямой трубы, достигая верхнего элемента в стояке. После достижения так называемой «верхушки» теплоноситель опускается вниз, попутно заполняя и нагревая радиаторы, конечно же, начиная с самого верхнего.
• Для того, чтобы сэкономить денежные средства, расходные материалы и общие трудовые затраты на строительство, достаточно часто проектировщики отдают предпочтение схеме, в которой предусмотрена подача воды снизу. В рамках такой схемы обвязки приборы теплообмена подключены к трубе, которая идет до верхнего этажа, на идущей вниз магистрали также есть батареи.

Двухтрубная система не позволит сильно сэкономить, но обеспечит тепло

Однотрубная система является оптимальным и от того наиболее часто применяемым вариантом для частных загородных домов, высота которых не более одного этажа. Это вполне объяснимо, ведь именно однотрубная схема позволяет сэкономить как в процессе строительства, так и в отопительный сезон. Кроме того, владельцу дома, в котором проведена такая конструкция, будет намного проще определиться с тем, по какому направлению вода движется в трубах

Это важно, ведь при подключении радиаторов к магистрали, нужно четко понимать какое отверстие будет принимать теплоноситель, а какое – давать воде выход

Стоит отметить, что эта схема обладает огромным количеством недостатков и часто не удовлетворяет требований жильцов дома.

Виды радиатора отопления:

Распределение батарей отопления по материалу изготовления:

• Чугунные.
• Стальные.
• Алюминиевые.
• Биметаллические.

Далее остановимся на описании каждого вида более подробно.

Чугунные радиаторы: технические данные; плюсы/минусы; срок службы; стоимость

Еще ни так давно, трудно было представить квартиру, где не стояли бы чугунные батареи отопления, сейчас же они превратились скорее в предмет роскоши, так как стоят такие изделия очень дорого. Несмотря на это, при возможности, владельцы жилья стараются установить у себя батареи из чугуна. На сегодняшний день, такие изделия претерпели некоторые изменения – и технически, и внешне.

Чугунный радиатор отопления в квартире

Преимущества чугунных батарей:

• Длительный срок эксплуатации.
• Продолжительное сохранение тепла.
• Устойчивость к перепадам давления.

Недостатки:

• Большой вес.
• Замена радиаторов усложняется большим весом изделия.
• Непривлекательный внешний вид.

Стальные радиаторы: технические данные; плюсы/минусы

Модели стальных батарей отопления делятся на два подвида:

Панельные. Отличительная особенность – высокая теплоотдача, высокий уровень теплосбережения и КПД. Панельный радиатор состоит из двух параллельно спаянных пластин с внутренними пустотами для заполнения теплоносителем. В зависимости от типа системы отопления, в магазинах можно приобрести один из 2 х типов подключения конструкции: нижней и боковой. Первый характерен для тех помещений, где подводка осуществляется через систему «теплый пол». Панельные радиаторы отопления отличаются небольшим весом, в связи с чем замены радиаторов производятся с легкостью. Гарантийный срок работы до 10 лет.

Стальные батареи отопления в квартире

Трубчатые батареи представляют собой несколько секций спаренных при помощи сварочного аппарата

При покупке трубчатого варианта радиаторов отопления, необходимо обращать внимание на мощность и размер готового изделия. Для объемных жилых помещений приобретаются батареи с большой мощностью

Трубчатые модели отличаются хорошей теплоотдачей, высоким уровнем эксплуатационных характеристик и доступной ценой.

Алюминиевые радиаторы: технические данные; плюсы/минусы; срок службы; стоимость

Радиаторы отопления изготавливаются из алюминиевого сплава окрашенного порошковой эмалью. Довольно распространенный вариант для монтажа систем обогрева помещения. Замена батарей отопления из алюминиевого сплава может производится самостоятельно.

Алюминиевые радиаторы в квартире

Алюминиевые радиаторы обладают несколькими преимуществами:

Высокий уровень теплоотдачи. Благодаря этой особенности батарей отопления, нагрев происходит в несколько раз быстрее и тепло эффективно распространяется по помещению.
Привлекательный внешний вид

Глянцевая поверхность и эстетически правильно сконструированные радиаторы, привлекают внимание покупателей.
Легкость монтажа. Небольшая масса радиаторов отопления, облегчает процесс монтажа.

Необходимо отметить один существенный недостаток алюминиевых батарей отопления:

Они не выдерживают высокого давления. Для установки в многоквартирных домах, где применяется ежегодная продувка труб гидроударом, данный вид радиаторов не пригоден.

Биметаллические радиаторы: технические данные; плюсы/минусы; срок службы; стоимость

Популярный вид радиаторов отопления. Изготавливаются путем сборки сердцевины из сплавов, устойчивых к образованию коррозии и гидроударам, и внешней обшивки, выполненной из алюминия. Таким образом модель совмещает в себе два важнейших качества – это внешняя привлекательность и высокая теплоотдача. Но нельзя не упомянуть о высокой стоимости изделия, которая окупается в процессе использования прибора отопления.

Так к примеру биметаллический радиатор Rifar monolit, отличающийся долговечностью использования, устойчивостью к высоким температурам, высокими прочностными качествами и простотой монтажа, стоит в пределах 950 рублей за одну секцию. Как итог, 10-ти секционный радиатор Rifar monolit будет стоит в районе 9500 тысяч. А вот батареи итальянского производства Sira rs предлагаются магазинами за 1200 рублей одна секция.

Rifar monolit

Подготовка к разборке

На этом этапе нужно приготовить все необходимые инструменты и демонтировать батарею с места крепления. Для работы, в зависимости от вида и состояния радиатора, могут понадобиться такие инструменты:

• радиаторный (ниппельный) ключ;
• разводной ключ или набор гаечных ключей с разными размерами головок;
• автоген или болгарка;
• строительный фен;
• молоток, кувалда;
• зубило.

Инструменты для разборки батарей отопления

Ниппельный ключ представляет собой железный прут с головкой в виде лопатки на одном конце, и отверстием или загнутым «ухом» на другом. Приобретенный в магазине инструмент имеет засечки, расстояние между которыми равно ширине секций радиатора отопления. Они помогут найти месторасположения нужной ниппель-гайки.

После подготовки инструментов, необходимо обустроить место для разборки радиатора. Подойдет пол или прочный стол. Нужно учитывать то, что из батареи будет вытекать грязная вода, и не забыть подстелить под нее непромокаемую ткань.

Схемы подключения радиаторов

Перед тем, как установить батарею отопления в доме, нужно выбрать оптимальную схему подключения отопительных приборов. От выбора схемы напрямую зависит теплоотдача батарей и эффективность отопительной системы в целом.

Существуют следующие схемы подключения отопительных радиаторов:

1. Диагональная. Данный вариант является наиболее эффективным. Теплоноситель при диагональном подключении заходит в радиатор через верхний патрубок с одной стороны, а выходит через нижний с другой стороны. Именно этим и обусловлено название схемы подключения. За счет диагональной схемы достигается максимально равномерное распределение теплоносителя по внутренним полостям радиатора.
2. Боковая. При боковом подключении задействуются оба патрубка радиатора, находящиеся с одной стороны. Подача осуществляется через верхний патрубок, а к нижнему подключается обратка. Такая схема приводит к неполноценному прогреву разных секций радиатора – находящиеся ближе к трубопроводу участки получают большую часть тепла. Впрочем, для зданий небольшой площади боковое подключение радиаторов вполне подойдет, особенно при условии оснащения отопительной системы циркуляционным насосом.
3. Нижняя. Нижнее подключение обычно используется в том случае, если планируется скрытая прокладка отопительных трубопроводов. Подача и обратка подводятся только к нижним патрубкам радиатора. Данная схема подключения характеризуется наибольшими теплопотерями, но и самыми лучшими визуальными качествами.

Расчет необходимого количества секций

Для расчетов воспользуемся стандартной формулой — Q=Sх100, где:

• Q – Теплоотдача радиатора, заявленная производителем.
• S – Площадь помещения.
• 100 – это 100 ВТ, которых достаточно для обогрева 1 кв. м помещения.

Произведя расчет по формуле, можно определить мощность радиатора, необходимого для установки в одной комнате. Расчет верен, если конструкция неразборная.

Для наращенных радиаторах, требуется применять другую формулу расчета – N=Q/Qyc, где:

• N – Количество секций.
• Qyc – Удельная тепловая мощность.
• Q – Теплоотдача радиатора, заявленная производителем.

Формула подходит для помещений со стандартизированным уровнем потолка 2.7 метра. Более высокие потолки в квартире требуют увеличения количества секций радиатора отопления.

Как подключить радиатор отопления с нижним подключением?

Существует несколько способов подключения секционных батарей к отопительной системе. У каждого из них есть свои плюсы и минусы. Диагональное подключение идеально подходит при горизонтальном положении трубопровода, боковое позволяет осуществить соединение с одной стороны, а нижнее сочетается с интерьером и эстетично выглядит.

Особенности

Радиаторы с нижним подключением популярны за счет того, что помогают скрыть наличие труб.

Чаще всего данный способ встречается в частных домах, поскольку трубопровод находится непосредственно под строением.

Уходящие вниз трубы значительно освобождают полезную площадь и не бросаются в глаза. Однако стоимость секционных радиаторов, использующих нижнее подключение значительно выше других.

На данный момент производится только два вида батарей такого типа: стальные и панельные. Стальные радиаторы легко монтируются и имеют небольшие размеры. В панельных батареях используется термостатическая арматура с узлами подключения. От количества секций зависит быстрота нагрева помещения. Для маленьких комнат достаточно 3-6 панелей. Просторные помещения требуют большего количества секций.

Панельные радиаторы отопления

https://youtube.com/watch?v=esXEbda3_qg

Стальные батареи во многом превосходят панельные, поскольку имеют возможность установки в любом положении и вода поступает в последнюю секцию напрямую. Что очень удобно в случае замены старых конструкций на новые. Они соответствуют всем типам подключения, в отличие от современных радиаторов, которые могут не подходить для многих старых систем отопления.

Стальные радиаторы отопления

Проблему старых двухтрубных батарей можно решить перекладкой. Правда такая операция обходится дороже и отнимает большое количество времени.

Монтаж

Во время проведения работ не стоит снимать производственную упаковку. В процессе установки радиаторы часто подвергаются механическому воздействию, что сказывается на внешнем виде конструкции. Наличие защитной пленки помогает избежать царапин и других повреждений поверхностей.

Устанавливать радиаторы стоит на высоте не менее семи сантиметров от пола и десяти сантиметров от окна. Это обеспечит правильную циркуляцию воздуха и легкость монтажа.

Точно определите, какая из труб является питательной, а какая дает обратную связь. С батарей разобраться проще, они имеют маркировку на торцах обозначающую узел подключения.

У каждого радиатора, использующего нижнее подключение имеется термостатический вкладыш. Он применяется для правильной регулировки температуры. Правда, за счет этой особенности, цена на радиаторы данного типа выше в среднем на 10%.

Виды подводки

Существует два способа подводки отопительной системы к батарее. Если обе трубы расположены с одной стороны, горячая вода поступает в верхнюю пробку батареи. Охлажденная вода выводится через нижнюю. Обе пробки располагаются рядом. Такой способ называется односторонним.

Радиатор отопления с односторонней нижней подводкой

Разносторонний способ предполагает подводку горячей воды с противоположной стороны от вывода холодной. Такой вариант отлично подходит к персональным системам отопления. Основное преимущество данного метода заключается в возможности движения воды в любом направлении. К тому же, протяженность линий ввода и вывода жидкости значительно меньше, как в двухтрубной батарее.

Радиатор отопления с разносторонней нижней подводкой

Биметаллические радиаторы

Сплавы, из которых производятся данные батареи, используют сталь и алюминий. Сталь используется в качестве материала, контактирующего с теплоносителем. Алюминий же исполняет роль теплопроводящего элемента.

Все биметаллические радиаторы могут быть разборными либо цельными. Преимущество монолитных батарей заключается в возможности работы при высоком давлении. Это обеспечивает безопасную эксплуатацию конструкции.

Выбор подключения

Во время определения способа подключения в первую очередь необходимо учитывать схему отопления и соединение узлов системы. Правильный подбор, позволить использовать батареи с максимальной эффективностью. Нарушение же приведет к потере мощности.

Учитывайте, что нижнее подключение понизит КПД системы отопления. Однако удобства, создаваемые таким способом, могут иметь решающее значение при выборе. Главное учитывать все особенности отопительной системы и тогда радиатор прослужит долгое время без лишних вложений средств.

Выбор места для установки батарей отопления

Обыкновенно отопительный прибор в квартире размещают в местах с наибольшей теплопотерей: под окном, со стороны угловой стены, около входной двери. Холодный воздух, проникающий внутрь помещения из окна, стремится расстелиться по полу. На своем пути он встречает теплый воздух от радиатора, согревается и распространяется по всему помещению. Для создания теплового барьера, размер батареи должен быть 70% от размера окна.

Радиатор располагают так, чтобы центральная его ось, находилась в центре оконного проема. Допустимое отклонение 2 см. Это улучшит равномерный прогрев

При установке, важно не отклонятся от горизонтального и вертикального положения

Обязательно надо соблюдать координаты установки радиаторов отопления:

• от поверхности пола до батареи – 6-10 см и более;
• от нижней линии подоконника до верхней линии радиатора – 10-15 см;
• расстояние батареи от стены 3-5 см.

При естественной циркуляции воды, линии подводки труб при подключении надо слегка наклонить (0,3-0,4 см на 1метр трубы) в направлении к источнику горячей воды.

Перед установкой, для эффективной работы отопительного прибора, сзади него на стене рекомендуется наклеить теплоотражающую пленку или фольгу, которая будет играть роль отражающего тепло экрана.

Если окно расположено низко по отношению к уровню пола и нет возможности соблюсти нормы, то лучше выбрать низкий отопительный прибор с увеличенным количеством секций. Так отопление помещения будет более эффективным.

Когда большое окно до пола, витраж, стена из гипсокартона и т.п. – подвесить батарею невозможно. Тогда установка радиаторов отопления производится на полу с помощью специальных напольных кронштейнов:

• со скобой для нижнего коллектора;
• с цепным зажимом;
• подвижные кронштейны, которые перемещаются по стойке.

Скоба или цепь одевается на нижний коллектор и на оба конца накручиваются гайки. К концам крепятся ножки. Радиатор ставят на пол, а ножки закрепляются подходящим крепежом. Сверху на крепление надевается защитный колпачок для более эстетического восприятия.
