Как сделать дизельную тепловую пушку своими руками?

Особенности ремонта дизельных пушек для обогрева помещений

Ремонтное обслуживание установки, работающей на дизельном топливе, может вылиться в существенную сумму. Лишь одна процедура диагностики стоит около 1000 руб. По этой причине многие владельцы гаражей и складских помещений прибегают к самостоятельному ремонту конструкций.

Как выполнить ремонт дизельной тепловой пушки самостоятельно

Если теплый воздух не перемещается, возможно, неисправен электропривод вентилятора. Ремонт предполагает зачистку клемм, проверку обмотки на двигателе (для этого подойдет аналоговый тестер), а также изоляции. Иногда поломка настолько серьезная, что поверхностной корректировкой не обойтись. В таких случаях остается одно – замена двигателя.

Важной деталью конструкции являются форсунки. Он качества работы этих элементов зависит полноценное функционирование всей обогревательной системы. Эти детали редко ломаются, а новые элементы на замену вышедшим из строя можно купить любом магазине

Эти детали редко ломаются, а новые элементы на замену вышедшим из строя можно купить любом магазине.

Современные тепловые пушки оснащены удобной панелью управления, которая позволяет регулировать температуру нагрева воздуха

Гораздо чаще необходимость в ремонте дизельной пушки возникает по причине засорения фильтра. Чтобы устранить эту поломку достаточно открыть корпус конструкции, открутить пробку и достать загрязненный элемент. После промывки с помощью чистого керосина фильтр готов к дальнейшей эксплуатации. Перед установкой этой детали на место желательно продуть его с помощью струи сжатого воздуха.

Правила безопасной эксплуатации дизельных приборов

При эксплуатации дизельных приборов очень важно придерживаться основных требований безопасности. Емкость, наполненную топливом, нельзя размещать ближе, чем на 8 м от источников открытого огня и любых нагревательных приборов. Важно! Не допускается использование бензина вместо дизеля

Летучие компоненты этого вещества увеличивают в несколько раз вероятность взрыва

Важно! Не допускается использование бензина вместо дизеля. Летучие компоненты этого вещества увеличивают в несколько раз вероятность взрыва. Помещение с работающей пушкой нужно покинуть при первом появлении этих симптомов:

Помещение с работающей пушкой нужно покинуть при первом появлении этих симптомов:

сильная сухость во рту;
болевые и неприятные ощущения в носу и горле, а также области глаз;
головная боль, появившаяся внезапно;
тошнота.

Профессиональная модель теплогенератора на дизельном топливе от компании Master

Наличие угарного газа в закрытой комнате негативным образом сказывается на состоянии людей, страдающих от заболеваний сердечно-сосудистой системы, легких. Не допускается присутствие беременных и больных с малокровием в помещении, где работает пушка.

Благодаря своей экономичности дизельные пушки так востребованы на рынке. Соблюдая элементарные правила эксплуатации, можно избежать проблем со здоровьем. В остальном использование дизельной пушки не несет опасности. Качественное устройство с подходящими техническими характеристиками способно обеспечить гараж или склад эффективным обогревом на долгие годы. Конструкция этих приборов настолько проста, что большая часть поломок, которые возникают в процессе эксплуатации, может быть устранена владельцем без вмешательства со стороны специалистов.

Принцип работы

Электрические тепловые пушки работают по принципу конвективного теплообмена. Посредством вентилятора холодный воздух продвигается к нагревательному элементу, а потом подается в помещения, при этом его температура уже заметно выше. У многих современных моделей имеется встроенный термостат, который в автоматическом режиме отключает нагрев, если необходимые температурные показатели уже достигнуты, а потом включает его, когда воздух в помещении остывает. Обычно такой термостат размещен на определенном отдалении от самого устройства, поэтому показывает действительно реальную температуру внутри помещения.

Преимущества устройства

Подобные агрегаты очень прочны, долговечны и надежны. Если в процессе эксплуатации они подвергаются механическому воздействию, то обычно не ломаются, поскольку в них заложена особая прочность.

Могут падать, транспортироваться на значительные расстояния, быть в условии перепада температур, а также прекрасно себя чувствовать в помещениях, где имеется высокая влажность. С их помощью можно эффективно обогревать даже оранжереи и теплицы. Здесь тепловая пушка (электрическая) своими руками будет чувствовать себя превосходно, поддерживая тот микроклимат, который необходим тем или иным растениям.

Любая тепловая пушка устойчива к коррозии. Если топливо полностью расходуется, она сам выключается. Самые большие площади не проблема для такого устройства. Сейчас, в продаже имеется множество таких приборов, отлично справляющихся с поставленными целями. В ряде случаев покупка более целесообразна, нежели самостоятельное конструирование, поскольку заводское изготовление предполагает наличие всех необходимых степеней защиты и гарантии качества. В случае поломки, не придется делать ремонт тепловой пушки своими руками.

Расчёт мощности прибора

Чтобы пушка была максимально эффективной в вашем помещении, нужно для начала вычислить минимальную мощность прибора по формуле.

Qт=V×∆T×K/860, где

Qт — минимальная мощность отопительного прибора в КВт/час;
V — объем обогреваемого помещения в м3;
∆T — разница между минимальной температурой на улице и требуемой температурой в помещении в оС;
К — коэффициент теплопотерь:
- 3,0 — 4,0, если строение не теплоизолировано;
- 2,0–2,9, если присутствует малоэффективная теплоизоляция;
- 1,0–1,9 при теплоизоляции среднего уровня (стены толщиной в 2 кирпича, мало окон, простая кровля без проёмов);
- 0,6–0,9, если теплоизоляция хорошая (утеплены стены, есть контурное уплотнение дверей и окон, стеклопакеты).

Если ваше помещение не производственное (высота потолков не выше 3 м), можно воспользоваться данными из таблицы.

Таблица: зависимость необходимой мощности пушки от площади помещения

Мощность тепловой пушки, КВт	Объём помещения в новом доме, м3	Объём помещения в старом здании, м3	Площадь современной теплицы с теплоизолированным стеклом, м2	Площадь стеклянной теплицы без теплоизоляции, м2
5	70–150	60–110	35	18
10	150–300	130–220	70	37
20	320–600	240–440	140	74
30	650–1000	460–650	210	110
40	1050–1300	650–890	300	150
50	1350–1600	900–1100	370	180
60	1650–2000	1150–1350	440	220
75	2100–2500	1400–1650	550	280
100	2600–3300	1700–2200	740	370
125	3400–4100	2300–2700	920	460

Внешность

Тут учитываются такие нюансы, как эстетическая привлекательность, достигаемая за счет использования двух основных форм – прямоугольной и цилиндрической, а также качественной краски и габаритов агрегата. Если прибор планируется использовать исключительно в бытовых целях в помещении малых размеров, то компактный обогреватель, масса которого составляет 5-10 килограмм при размерах в пределах 25-50 сантиметров – это оптимальный вариант. Если существует необходимость в приобретении агрегата большей мощности, то стоит быть готовым к транспортировке оборудования, вес которого составит 50-150 килограмм при размерах 1-3 метра по каждому из параметров.

Основные неисправности газовых тепловых пушек

Большинство неисправностей газовой пушки вполне можно устранить самостоятельно, без обращения в мастерскую. Чаще всего из строя выходят:

вентилятор;
пьезоэлемент;
горелка;
элементы защиты.

Обычно владельцы данных устройств сталкиваются с возникновением следующих проблем:

Невозможно зажечь газ. Так проявляется неисправность пьезоэлемента. Следует его очистить, а если эта процедура не помогла, то заменить деталь на новую.
Газ не поступает в камеру сгорания. Причина этой неисправности – засорение горелки. Проблема решается продуванием горелки мощной воздушной струей.
Появился запах газа. Обычно эта проблема связана с утечкой газа из шлангов. Требуется либо затягивание элементов крепежа, либо замена шлангов. Самым простым способом выявления мест утечки газа является использование мыльного раствора.
Увеличилось потребление газа – требуется замена редуктора.
При горении горелки в помещение не поступает теплый воздух – следует проверить исправность вентилятора. При наличии электропитания и исправности контактной группы требуется его замена.

Приобретение газовой тепловой пушки, оборудованной всеми необходимыми элементами безопасности, обойдется покупателю в солидную сумму. Такое приобретение оправдывает себя при постоянной необходимости обогрева больших площадей.

Поэтому многие изготавливают тепловые пушки, работающие на газовом топливе, самостоятельно. В этом случае следует помнить, что оставлять такие устройства работать без присмотра нельзя ни при каких обстоятельствах.

Основные положения конструирования тепловой пушки

Чтобы сконструировать тепловую пушку самостоятельно, необходимо найти трубу крупного диаметра. Затем немного на двух концах с противоположных сторон сделать два отверстия: одно крупного калибра, второго мелкого. Через крупное будут выходить конечные продукты сгорания, через мелкое будет поступать топливо. Затем необходимо вмонтировать камеру сгорания с автоматическим катализатором, который будет приводить газовую смесь в горящее состояние

Очень важно на всём протяжении конструкции соблюдать высокую степень герметичности, чтобы избежать утечки. Затем нужно к концу трубы, где находится отверстие мелкого калибра, присоединить вентилятор и конструкция готова. Как сделать электрическую тепловую пушку – этот вопрос сложности не представляет, главное соблюдать должным образом правила безопасности при её использовании

Как сделать электрическую тепловую пушку – этот вопрос сложности не представляет, главное соблюдать должным образом правила безопасности при её использовании

Это положение особо важно для бака с газовой смесью, нужно чтобы он находился минимум в метре от других предметов помещения. При возможности, желательно временно убрать очень легко воспламеняющиеся материалы, на период использования самодельного обогревательного устройства. Поскольку теплый воздух может катализировать множество химических реакций

Поскольку теплый воздух может катализировать множество химических реакций.

Электрическая тепловая пушка, сделанная собственными руками, не требует специализированных умений или профессиональных знаний, а что ещё особо важно – это практически отсутствие каких-либо материальных расходов на конструирование. Однако при построении очень важно соблюдать пункты, которые указаны в чертеже. (См

также: Отопление теплиц своими руками)

(См. также: Отопление теплиц своими руками)

Самодельная тепловая пушка электрического типа позволяет обеспечить должным образом теплом помещения крупной площади. Так как с практической точки зрения происходит двойной обогрев. Первым источником тепла является простой тёплый воздух, вторым же источником является газовая смесь, после сгорания которой выделяется достаточно значительное количество тепла.

Данная конструкция в основном используется для отопления помещений, в которых в силу обстоятельств невозможно обеспечить должную герметичность, например, проведение ремонта в зимнее время года. Электрическо-газовую пушку в основном используют для обогрева помещений, которые имеют крупный метраж или для быстрого обогрева небольших жилых площадей.

Для изготовления дизельной тепловой пушки понадобится целый ряд составляющих, а именно:

камера сгорания;
бак с дизельным топливом;
металлическая труба крупного калибра;
катализатор;
вентилятор.

Вначале необходимо сделать на двух концах металлической трубы по отверстию: одно крупное и одно небольшого размера. Затем необходимо будет вмонтировать катализатор в камеру сгорания в саму металлическую трубу. Ни в коем случае нельзя начинать конструирование, не имея плана будущей конструкции, так как в таком случае либо не получится собрать агрегат, либо его конечная работа будет просто энерго неэффективной. (См. также: Газогенераторная печь своими руками)

Самая маленькая дизельная тепловая пушка применяется в основном для отопления небольшой комнаты и её главным преимуществом является экономичность. Главной особенностью её конструкции является использование небольшой металлической трубы и отсутствие топливного бака. То есть такой агрегат функционирует исключительно за счёт преобразования холодного воздуха в тёплый. Главное следует не забывать, что вентилятор должен всегда иметь отдельный источник питания, во избежание замыкания электросети.

Для построения дизельной тепловой пушки, необходимо определить метраж будущего помещения, а также учесть степень воздушной изоляции помещения, где планируется применение будущего теплового агрегата. С практической точки зрения определить степень воздушной изоляции можно лишь по одному параметру: воздушная вентиляции ощутима либо нет. В зависимости от этого, нужно планировать будущую конструкцию. Если помещение является достаточно изолированным, то можно обойтись без газовой смеси и, следовательно, энергозатраты будут значительно ниже.

Часто многие задают вопрос, как сделать дизельную тепловую пушку самостоятельно? Ответ очень прост, первостепенно необходимо составить собственный план, а затем по пунктам внимательно его выполнять. Наиболее распространённой практической ошибкой множества людей является как раз таки несоблюдение всех пунктов плана или отсутствие должного внимания.

Мощность

Ее величина влияет на площадь, с которой сможет справиться оборудование, и на скорость обогрева.

Значение мощности

Указывается во всех агрегатах, но нас интересует не потребляемая мощность, а тепловая. Она означает то количество тепла, которое аппарат способен передать за единицу времени.

Для электрических характерны величины от 1 до 60 кВт. Причем приборы до 5 кВт относятся к бытовым, а все, что выше – уже к промышленным.
Газовые способны воспроизводить от 1 до 300 кВт.
Дизельные и многотопливные выдают от 10 до 650 кВт. При непрямом нагреве параметр не превышает 100 кВт.
Инфракрасные демонстрируют показатели 1,5-50 кВт.

Общая рекомендация по определению мощности гласит, что на 10 кв. м необходимо 1-1,3 кВт.

Но такой расчет не учитывает некоторые особенности, которые значительно влияют на конечный результат.

Объем комнаты – для вычисления высота потолков важна не меньше, чем площадь. Это объясняется тем, что теплый воздух поднимается, а холодный опускается. Значит, для того чтобы создать комфортную атмосферу, придется прогревать весь объем.
Температура на улице – здесь очевидно: чем холоднее за окном, тем большая производительность потребуется.
Желаемая температура – минимальным для жилых зданий является значение 18 градусов, а для складов достаточно 12 градусов.
Теплоизоляция – чем выше качество теплоизолирующих элементов (стены, крыша, пол, окна), тем меньше энергии затрачивается на отопление.

Формула

Вооружившись теоретическими знаниями, можно приступать непосредственно к расчету. Для этого существует формула:

Q = K x V x △T, где:

Q – искомая тепловая мощность, ккал/час;

K – коэффициент рассеивания тепла;

V – объем помещения, куб. м;

△T – разница между желаемой и температурой на улице.

Здесь предполагается, что пушка будет единственным источником отопления. Иначе требуется учитывать и имеющиеся мощности.

Поговорим подробнее о том, как рассчитывать каждый из показателей.

Коэффициент рассеивания тепла – это характеристика теплоизолированности. Он бывает:

0,6-1,0 – хорошая теплоизоляция (двойной кирпич, толстое основание, утепленная крыша, двойное остекление окон);
1,0-2,0 – средняя (двойные стены, обычная крыша, качественные окна);
2,0-3,0 – плохая (один слой кладки, одинарные рамы);
3,0-4,0 – отсутствие теплоизоляции (открытые и полуоткрытые места, простые постройки вроде сарая или ангара).

Объем комнаты рассчитывается просто: нужно лишь перемножить между собой площадь и высоту потолка.

Для вычисления △T необходимо отнять от желаемого показателя внутри здания среднее значение температуры во дворе в наиболее холодный период.

Обратите внимание, что мощность, рассчитанная по этой формуле, выражается в ккал/час. Чтобы перевести его в кВт следует разделить полученное число на 860. В результате этого действия вы получите искомые кВт, поскольку 1 кВт = 860 ккал/час

В результате этого действия вы получите искомые кВт, поскольку 1 кВт = 860 ккал/час.

Пример расчета

Есть дачный домик с одной комнатой 25 кв. м и высотой потолка 2,7 м. Он имеет качественную теплоизоляцию (K = 0,8) и температура на улице не опускается ниже -25 градусов. Внутри нужно достичь величины хотя бы 20 градусов Цельсия.

V = 25 x 2,7 = 67,5 куб. м;

△T = 20 — (-25) = 45;

Q = 0,8 x 67,5 x 45 = 2430 ккал/час = 2430 / 860 = 2,8 кВт.

В случае сложной конфигурации здания или огромной площади лучше купить несколько пушек небольшой производительности. Они прогреют апартаменты быстрее, чем одна мощная.

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
Капельная печь на отработанном масле с закрытым дожигателем;
Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
Топливоподача и мощность агрегата поддается регулировке.
Нетребовательность к высоте дымохода и удобство очистки.

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Разновидности дизельных теплопушек

Пушки этого типа также называют жидкотопливными: в качестве горючего для них может употребляться как дизель, так и керосин либо солярка. Категорически запрещается применять для заправки подобных устройств бензин, спирт и другие легковоспламеняющиеся жидкости.

Дизельные тепловые пушки могут быть не только мобильными, но и стационарными. Подобные конструкции имеют выводную трубу, подсоединенную к дымоходу, через который удаляются отходы сгорания

К выбору горючего нужно подходить очень тщательно, поскольку использование низкокачественного или загрязненного топлива может засорить форсунку и/или фильтр, что потребует вмешательство ремонтников. Дизельные пушки отличаются высокой мощностью, высоким коэффициентом полезного действия, а также компактными размерами, благодаря чему подобные агрегаты достаточно мобильны.

Все агрегаты, функционирующие на экономичном дизтопливе, можно разделить на две разновидности: с прямым и косвенным нагревом.

В основу аппаратов с прямым нагревом положен элементарный принцип работы: внутри корпуса устроена горелка, через пламя которой проходит воздух, нагнетаемый вентилятором. В результате он нагревается, а затем вырывается наружу, отдавая тепло в окружающую среду.

Дизельную теплопушку с открытым нагревом нельзя применять для отопления жилых помещений, поскольку ее конструкция не предусматривает трубы для выхлопов. В результате отработанные вещества, включая угарный газ, попадают в комнату, что может привести к отравлению находящихся в ней людей

Подобные устройства отличаются высокой мощностью 200-250 кВт и практически 100-процентным КПД. Они недороги, легки в монтаже, однако имеют важный недостаток: в наружное пространство попадает не только согретый воздушный поток, но и продукты сгорания: сажа, дым, гарь.

Даже хорошая вентиляция не сможет полностью избавить воздух от неприятного запаха и мельчайших частиц,а при ее полном отсутствии находящиеся в помещении живые существа могут получить сильное отравление.

Устройство с непрямым обогревом намного сложнее. В подобных моделях воздух нагревается опосредованно, через специальную камеру – теплообменник, где и происходит отдача тепла воздушному потоку.

Дизельные теплопушки с косвенным нагревом имеют большую стоимость и меньший КПД по сравнению с аналогичными изделиями с прямым источником тепла. Однако они находят широкое применение благодаря лучшим показателям экологичности и безопасности

В таких агрегатах нагретые выхлопные газы вместе с теплом попадают в теплообменник, откуда они выводятся в дымовой канал, к которому подсоединяется специальная труба. При ее помощи продукты сгорания выводятся из замкнутого пространства наружу, обеспечивая в отапливаемом помещении свежий воздух.

Достоинства теплопушек непрямого нагрева

Особым вниманием потребителей, в первую очередь владельцев гаражей, пользуются теплопушки с непрямым нагревом. Модели дизельных тепловых пушек, имеющие большую мощность, могут обладать крупными габаритами. Их применяют для обогрева обширных помещений: складов, заводских цехов

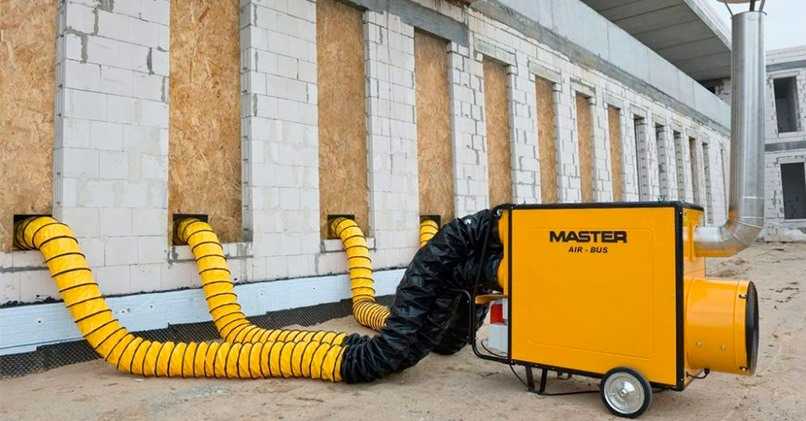

Их применяют для обогрева обширных помещений: складов, заводских цехов

Модели дизельных тепловых пушек, имеющие большую мощность, могут обладать крупными габаритами. Их применяют для обогрева обширных помещений: складов, заводских цехов

К числу преимуществ подобных моделей относятся:

Мобильность. Хотя габариты и вес подобных устройств несколько больше, нежели аналогов с открытым обогревом, они имеют все же достаточно компактный размер, что позволяет транспортировать их по помещению в пределах длины соединительного элемента и дымохода.
Большая мощность. Хотя этот показатель выше у приборов с прямым обогревом, мощности непрямых дизельных пушек хватает, чтобы за короткое время обогреть большое пространство.
Надежность. Подобные аппараты имеют продуманную конструкцию, что сводит до минимума риск возникновения пожара, а также повышает долговечность пушек.
Во многих заводских моделях предусмотрена специальная система защиты, которая автоматически отключает пушку сразу же после того, как температура в помещении достигнет заданного показателя.
В продукции, выпускающейся на фабрике, предусмотрены теплоизоляционные прокладки, препятствующие нагреванию корпуса, что снижает риск ожогов у пользователя.
На некоторых моделях предусмотрены баки больших объемов, что позволяет пользоваться ими в течение долгого времени, не задумываясь о горючем.

Недостатком же подобных конструкций можно посчитать высокий уровень шума, особенно у агрегатов большой мощности.

Тепловая пушка своими руками

Тепловая пушка – это компактное, мобильное, экономичное устройство расчетной мощности, предназначенное для отопления помещения.

Такие устройства используются для обеспечения различных пространств теплом при отсутствии центрального отопления или временном его недоступности.

В основном тепловые пушки применяются для обогрева складов, торговых павильонов, мастерских и гаражей, на строительных объектах и в сельском хозяйстве.

Тепловая пушка своими руками производится при наличии определенного багажа технических знаний, несложных инструментов и доступных для любого человека материалов и комплектующих частей.

Передвижной тепловентилятор может работать на различных видах топлива: на керосине, отработанном масле, солярке, горячей воде, электричестве и сжиженном газе.

Важно

Принцип работы такого обогревателя заключается в следующем: выбранный заранее специальный элемент тепловой пушки, например горелка или тэн, помещается в металлический корпус, нагревается до максимально высокой температуры.

Через нагретое устройство прогоняется поток воздуха, который создается мощным встроенным вентилятором. Воздух нагреваясь, выталкивается наружу мощной горячей струей. Несомненным плюсом мобильных тепловентиляторов является показатель того, что прогрев даже значительных площадей проводится за несколько минут.

Основные характеристики

Качественно выполненные обогреватели прочны, надежны в работе и долговечны. Корпус устройства должен быть устойчив к механическим ударам, появлению коррозии и резким перепадам температуры.

Кроме этого, все детали тепловой пушки должны не бояться повышенной влажности, особенно при эксплуатации в таких помещениях, как оранжереи и теплицы. Обязательно учитывается, что устройство должно иметь небольшой вес для удобства транспортировки и перемещения.

Настоятельно рекомендуется использовать тепловые пушки в помещениях с качественной и надежной системой вентиляции, или возможностью проводить периодическое проветривание всего пространства.

Технология производства

Перед тем как изготовить тепловую пушку своими руками следует определиться с выбором модели, работающей на дизельном топливе или на электричестве. Чтобы правильно выбрать габариты тепловентилятора необходимо провести расчет мощности устройства с учетом возможных теплопотерь, объема помещения и средней температуры окружающего пространства.

Тепловая пушка на дизельном топливе – это состоящая из двух корпусов конструкция. Верхний корпус является наружным кожухом устройства, а нижний используется как бак для дизельного топлива.

Изготавливают нижний корпус из материалов с низкой теплопроводностью, так как он располагается в непосредственной близости к устройству с высокой температурой.

Если нет возможности приобрести специальные материалы, можно позаботиться об обустройстве защитного теплоизоляционного слоя.

Непосредственно над топливным баком располагают корпус пушки, изготовленный в виде широкой трубы из стали или любого прочного металла с толстыми стенками. По торцам корпус закрывается сетками или решетками. В готовом корпусе жестко закрепляют в следующей последовательности: электродвигатель с вентилятором, топливный насос с форсункой и камеру сгорания.

Корпус нельзя устанавливать непосредственно на бак. Он должен быть приподнят над ним не меньше чем на 15-20 см. Между баком и корпусом устанавливают топливный фильтр. Далее из топливного бака выводят металлическую трубку, которую подсоединяют к фильтру.

Совет

Дизельное топливо, подкачиваемое через насос, проходя через фильтр и по трубке, будет попадать в форсунку и воспламеняться.

Сам процесс горения осуществляется в камере сгорания, в толстой металлической трубе, в половину меньшей диаметра корпуса, жестко закрепленной в центре корпуса и имеющей вертикальный отвод для вывода продуктов горения.

Дополнительные рекомендации

Включенный вентилятор будет гонять воздух вокруг камеры сгорания, и, нагреваясь, будет выходить уже горячим с противоположной стороны устройства.

Следует учитывать, что при эксплуатации устройства в метре выхода теплой струи ее температура может достигать около 300°. Изготовленная тепловая пушка сможет обогреть помещение площадью до 600 кв.

м при максимальном расходе топлива 10 л в час.

Дизельную тепловую пушку не рекомендуется использовать в абсолютно закрытых помещениях, тем более, если в них постоянно находятся люди, чтобы не допустить отравления продуктами горения. Для обеспечения нормативных условий работы можно самостоятельно вывести за пределы помещения специальный отвод для отработанных газов.
