Выбираем пленочный инфракрасный теплый пол, как выбрать и смонтировать

Преимущества и недостатки пленочного материала

Среди положительных моментов, которыми могут наслаждаться счастливые обладатели систем пленочного пола, чаще всего отмечают следующие:

  • Исключительно простой и удобный монтаж, при котором отсутствует надобность в бетонной стяжке.
  • Малое время, необходимое для проведения монтажных работ – всего несколько часов.
  • Возможность сочетать систему практически с любым напольным покрытием: керамической плиткой, ламинатом, ковролином, паркетом и т.п.
  • Малая толщина пленки (менее половины миллиметра), которая никак не изменит расчетную толщину отделки пола.
  • Низкая инерция нагрева, при которой элемент быстро разогревается и так же быстро прекращает обогрев.
  • Способность переносить повышенные нагрузки на финишное покрытие (например, в спортзалах, общественных зданиях, офисах и т.п.).
  • Равномерный прогрев помещения, отсутствие перепада температуры воздуха по направлению от пола к потолку.
  • Относительно невысокая стоимость монтажных работ.
  • Возможность сократить расход электроэнергии на обогрев помещения примерно на 25-30% (в сравнении с аналогичными системами теплого пола).
  • Возможность внедрить обогрев помещения в систему “умный дом”.
  • Низкая интенсивность электромагнитного поля, которое генерируется при работе инфракрасных нагревательных систем.
  • Отсутствие негативного влияния на здоровье людей.
  • Способность удалять из помещения неприятные запахи.
  • Воздух в помещении не пересушивается, сохраняя оптимальный уровень влажности, при этом происходит его ионизация.
  • Считается, что пленочные системы могут оказывать противоаллергическое воздействие.

Пленочный пол легко не только установить, но и демонтировать. При желании владельцы могут удалить напольное покрытие, снять пенку теплого пола и снова установить ее на новом месте.

Инфракрасную пленку можно использовать с самыми различными напольными покрытиями, например, с ламинатом, который для монтажа на другие системы теплого пола не рекомендуется

Производители не слишком часто упоминают о недостатках своего продукта, кроме того, положительные характеристики систем пленочного пола иногда оказываются несколько завышенными. Чтобы избежать неприятных сюрпризов во время монтажа пленки, следует учесть следующие моменты:

  • Монтаж пленочного пола может занять больше времени, чем заявляет производитель, даже если выполнять его будет опытный профессионал в строгом соответствии с рекомендованной технологией.
  • Разрезание пленки и раскладка ее в помещении больших проблем обычно не вызывает, сложности связаны с грамотным подключением серебряных контактов.
  • Неправильно выполненный зажим приводит к слабому соединению элементов пола, а для переделки понадобится взять новый контакт.
  • Хотя для укладки такого пола не нужна бетонная стяжка, все же поверхность основания должна быть практически идеально ровной, заметная кривизна основания может вызвать разрывы пленки уже после укладки напольного покрытия.
  • Толщина пленочного пола меньше одного миллиметра, но для его укладки может понадобиться “пирог” толщиной 20-35 мм (основание из фанеры или ДСП, подложка, слой полиэтиленовой пленки, напольное покрытие и прочее).
  • Система демонстрирует высокую надежность лишь при абсолютно точном соблюдении всех инструкций по монтажу и профессиональном выполнении работ, а любая самодеятельность или низкий уровень качества может привести к скорым поломкам.
  • Возможность сэкономить около 20% затрат на отопление по сравнению с другими системами электрического теплого пола действительно наблюдается, но лишь в домах с хорошим централизованным отоплением и при качественном утеплении помещения.
  • Наличие пленочного пола не сушит воздух, однако и не увлажняет его, при использовании традиционного централизованного отопления проблему уровня влажности придется как-то решать.

Что касается ионизации воздуха и удаления неприятных запахов, этот эффект действительно присутствует согласно отзывам владельцев пленочного пола. Ионы обладают способностью блокировать молекулы веществ, издающих неприятные запахи, этот эффект широко применяется в промышленности, например, для очистки одежды, мягкой мебели и т.п.

На схеме представлен вариант правильного устройства инфракрасного пола, включающий первичный пол, слой теплоизоляции, пленку и напольное покрытие. Иногда необходима гидроизоляция

А вот прямого противоаллергического воздействия не наблюдается, хотя люди, склонные к аллергии, лучше чувствуют себя в ионизированном и увлажненном помещении, чем в сухом, запыленном и прокуренном.

Правила укладки ИК тёплого пола

Нужно придерживаться нескольких несложных правил укладки ИК тёплого пола:

  1. Первая линия пленки должна быть расположена на расстоянии не менее 100 мм к стене и не далее 400 мм.
  2. Шаг линии отреза пленки — 250 мм, в других местах резать пленку нельзя.
  3. Дистанция между соседними полосами пленки должна быть от 10 мм и выше.
  4. Допустимая длина полосы пола — 8 м.

Под ламинат

Осуществляя укладку пленочного теплого пола под ламинат, соблюдайте правила:

  1. Чтобы инфракрасная пленка не перегрелась, ее нужно распределять на тех участках, где отсутствует мебель.
  2. Чтобы помещение прогревалось с максимальной эффективностью, пленочный пол должен покрывать площадь не менее 70 %.

Схема монтажа ИК теплого пола под различные типы финишные покрытия пол

Далее нужно начертить план расположения нагревательных элементов. На бумаге отразите места расположения мебели и нагревательной пленки.

Укладка производится на поверхность, которая перед этим выравнивается.

Бетонная стяжка не должна иметь перепадов. Чтобы тепло от термопленки не уходило, через плиты перекрытия в соседние квартиры, на пол нужно уложить термоизоляционную подложку (полипропилен), толщина которого 3-4 мм и с одной стороны он покрыт фольгой.

Полосы термоизоляции крепятся термоизоляционным скотчем, также их нужно аккуратно подрезать по периметру помещения.

Разрезать нагревательную пленку можно только в обозначенных на ней местах. Они выделены пунктиром и символом «ножницы».

Если вы разрежете пленку по диагонали, то вы попросту ее испортите.

Расстояние пленки от стены должно быть от 10 см.

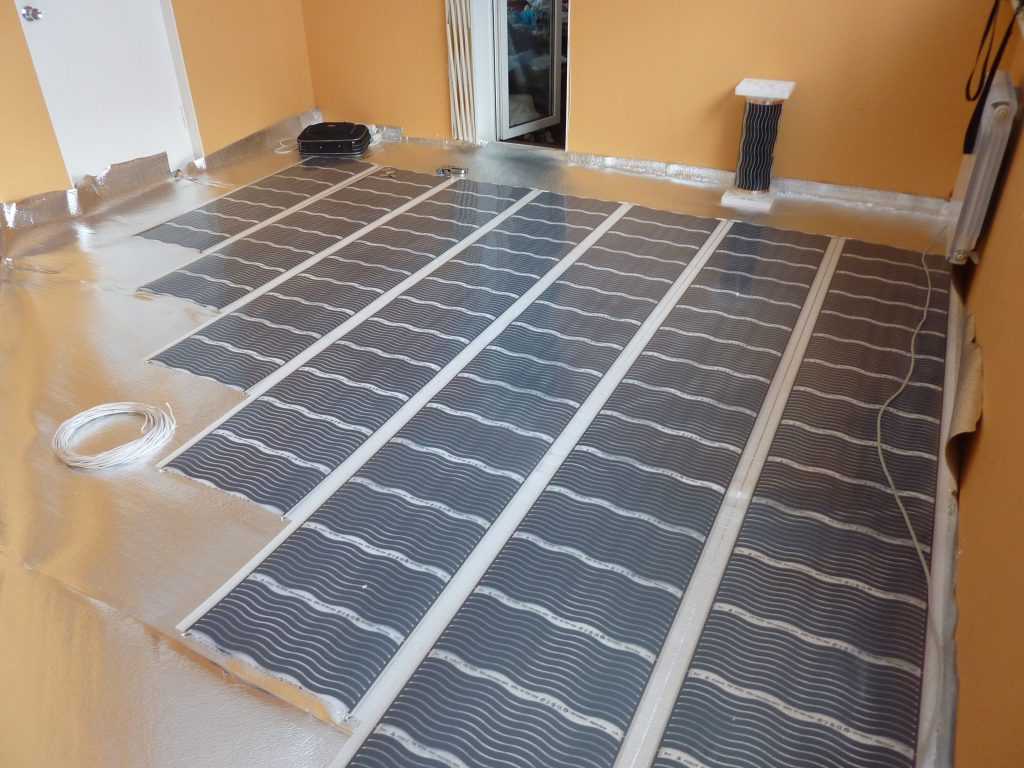

Полосы нагревательной пленки укладываются на подложку одна возле другой с зазором не менее 5 мм, но не более 1 см.

Сгибать нагревательный элемент под углом 90 градусов и более нельзя, так как он перестанет функционировать.

Схема подключения ИК тёплого пола

В местах, где термопленка разрезается и разрезаются токопроводящие шины, надо выполнить битумную изоляцию, которая входит в комплект теплого пола. Контакт надо установить по центру торца токопроводящей шины и хорошо прижать плоскогубцами. Используя острый нож, необходимо произвести зачистку токоведущих проводов на 5-8 мм и зажать их плоскогубцами в клемме контакта, затем весь контакт изолируется битумной изоляцией. Подключается инфракрасный теплый пол параллельно медными многожильными проводами с сечением не менее 1,5 мм². Также рекомендуется установить термодатчик для того, чтобы автоматика теплого пола срабатывала правильно.

На расстоянии 20-25 см от стены, на которой будете устанавливать терморегулятор, используя перфоратор, выполните штробление. В образовавшееся отверстие под нагревательную пленку поместите датчик температуры.

Чтобы датчик показывал верную температуру, его обязательно нужно укладывать на теплоизоляционную подложку.

После всех вышеизложенных манипуляций терморегулятор подключается.

По завершению монтажа проверьте функционирование ИК теплого пола. Все термопленки при включении должны нагреваться. Только удостоверившись, можно укладывать ламинат на нагревательные элементы.

Под линолеум

Укладка под линолеум схожа, но есть и свои особенности:

  1. На первом этапе подготовьте основание, т.к. смонтировать пол можно исключительно на ровной и стойкой поверхности.
  2. Маты можно разрезать по 25 см. Кромка изолируется специальной лентой. Промежуток до труб системы отопления должен быть от 30 см.
  3. Укладывать пленку нужно медными шинами вверх, накладывать стыки один на другой строго запрещено. Остальные этапы осуществляются в соответствие с инструкцией. Обязательным условием качественного обогрева является подключение терморегулятора.
  4. Затем стелется линолеум. В помещениях, небольших по размеру, покрытие укладывается и оставляется на пару дней, после чего края прижимаются плинтусами.

Осуществлять укладку линолеума можно разными способами

Выполняя работы, учитывайте тот факт, нужно ли будет разбирать и переносить систему в будущем, а также обращайте внимание на технические характеристики теплых полов

Как видим, инфракрасный плёночный тёплый пол является отличным вариантом системы отопления, а его монтаж не так и сложен. Поэтому всё можно сделать своими руками.

№4. Безопасность плёночных тёплых полов (возгорание)

Фото с сайта https://homemasters.ru/forums/topic/30943-opyt-ispolzovaniya-teplogo-pola-caleo/ . Обсуждение проблемы возгорания плёночного тёплого пола

Как-бы производители не хвалили свою продукцию и не заявляли о её безопасности, периодически в сети появляются отзывы потребителей в которых представлены фото загоревшихся плёночных тёплых полов. И речь не идёт о возгорании проводки, а именно о возгорании самого нагревательного мата.

Производитель, в лице специалиста технической поддержки потребителя, зачастую ссылается на несоблюдение правил монтажа, указанных в технической документации к товару. Зачастую упоминают:

  • неверная установка датчика температуры;
  • Недостаточная теплоотдача. Слишком мал зазор между полом и предметом, который на нём находится (например мебель без ножек, постелили ковёр, забыли тряпку на полу, или просто уснуло домашнее животное на тёплом месте). Налагаются значительные ограничения на последующую перестановку мебели, использование ковров и других покрытий и т.д. ;
  • отсутствие заземления. Во многих многоквартирных домах советской постройки заземление отсутствует с момента проектирования здания. Соответственно выполнить требования по заземлению тёплых полов представляется невозможным и вся ответственность ложиться на потребителя.
  • Также имеются рекомендации по установке надёжных терморегуляторов. Но понятие «надёжность» не приемлемо к пожарной безопасности. Стоит доверять только термину «100% безопасный«, которого вы наверное не найдёте на упаковке и в сопроводительной документации к товару.
  • Обязательная установка систем автоматического обесточивания при повышении нагрузки в контуре тёплых полов. Произвести верный расчёт такой системы сможет только специалист, при этом, эта система только снизит риск, хотя и значительно, поражения электрическим током или возгорания.

Какой из этого можно сделать вывод?

Установка и эксплуатация плёночных тёплых полов совсем не безопасная затея, и в подавляющем большинстве случаев, ответственность ляжет на самого потребителя.

Монтаж и эксплуатация электрических тёплых полов в помещениях с повышенной влажностью повышает вероятность возникновения опасной, для здоровья и жизни живого существа, ситуации

Если обратить внимание на некоторые технические усовершенствования, активно рекламируемые производителями, то не сложно заметить появление новых элементов в конструкции систем электрических тёплых полов, например антиискровая сетка. Что говорит о повышении производителем безопасности своей продукции

Но с другой стороны, ране производитель как-то не обращал на это внимание и нет никакой гарантии, в изменении подхода в информировании потребителя.

Материал финишного покрытия пола должен быть на 100% негорюч, являться диэлектриком, быть герметичным, иметь достаточную теплопроводность в реальных условиях эксплуатации (разлили чай, воду, бутылку с растворителем или жидкостью для снятия лака). Т.е. такие покрытия как ламинат, пробка, дерево, линолеум уже заставляют задуматься над их применением с системой электрических тёплых полов. Наиболее выгодно выглядят керамическая плитка, керамогранит и подобные материалы.

Монтаж электрического тёплого пола выполняйте со строгим соответствием с документацией прилагаемой производителем конкретного товара. При этом, знакомьтесь с документацией ещё до покупки, на предмет совпадения ваших возможностей (например, заземление) с требованиями производителя. Всё это требует времени, знаний и опыта, следовательно, разумнее доверить специалисту.

Специалиста, вероятно, стоит выбирать по уровню взятой на себя ответственности, касательно в случае возникновения каких-то проблем связанных с функционированием и безопасностью системы тёплых полов.
С точки зрения безопасности, лучше обратить внимание на модели с питанием 12В.  Чем ниже напряжение, тем безопаснее для человека. «Однако при наличии сырости сопротивление тела человека резко снижается и безопасным может считаться напряжение только ниже 12 В«.

Виды ИК пленочных полов

Сегодня большую часть этого сегмента рынка занимают полосатые карбоновые пленки. В них карбоновая паста нанесена на пленку в виде полос разной ширины. Полосы сгруппированы в блоки по несколько штук (до 20). По линиям между блоками их можно резать. Блочное строение удобно при монтаже: отрезаете нужную длину. Полосы карбона подключены параллельно, и это плюс: при повреждении одной или нескольких, остальные продолжают работать. Вроде все хорошо, но при значительной зоне повреждения большой участок не греется, а это уже не радует.

Данного недостатка лишены пленки со сплошным карбоновым напылением. Они также разделены на блоки определенной длины, но карбоновая паста (или карбоново-графитная) распределена по всей поверхности пленки в блоке. При повреждении пленки, зона вокруг разреза или дырки имеет чуть более низкую температуру, зато на остальном пространстве показатели остаются неизменными. В результате, при повреждении, обогрев уменьшается в небольшой локальной зоне.

Пленочный теплый пол Heat Well со сплошным напылением карбона

Разницу между ними вы можете увидеть в видеосюжете ниже, где проводились испытания разных пленочных греющих материалов корейской фирмы HEAT PLUS. Кстати, эта фирма гарантирует работу своих пленочных полов на протяжении 50 лет. Очень неплохие показатели.

Есть еще один плюс у сплошного нанесения карбона — если сделать тепловые снимки разных типов теплых плов, то разница в обогреве заметна. В случае кабельных теплых полов, излучение имеет не самую большую интенсивность, у полосатого пленочного теплого пола заметны зоны разной интенсивности, а у сплошного напыления, естественное излучение ровное во всем блоке (смотрите картинку ниже)

Второй вариант быстрее  и равномернее нагревает поверхность, что для ламината и деревянных покрытий очень важно

Как выглядит теплый пол разного исполнения в тепловизоре

Есть еще один вид этого материала: специальная графитовая пленка под плитку — выпускается украинским предприятием «Монокристалл» из Черкасс. Отличается от всех других наличием фабричной перфорации для лучшей адгезии всех слоев пирога. По всей поверхности нагревательного мата разбросаны сквозные отверстия, через которые плиточный клей сцепится с черновым полом или подложкой.

Специальные пленочные теплые полы под плитку

Вот технические характеристики этой пленки:

  • Пиковая мощность: 200±40 Вт/м2
  • Среднесуточная потребительская мощность с терморегулятором: 50±10 Вт/м2
  • Температура на поверхности нагревательного элемента не более: 50°С
  • Температура плавления пленки не менее: 250°С
  • Толщина: 0,35±0,1 мм
  • Ширина: 0,6±0,005 м
  • Длина одного элемента при монтаже не более: 13 м
  • Минимально допустимы радиус сгиба: 50 мм
  • Стоимость 1 м2 —10$

У других производителей таких пленок мы не нашли, а вариант показался интересным.

Для сравнения приведем технические данные пленочных теплых полов RexVa (пленка называется Xica).

  • мощность — 150 Вт/м2 или 220 Вт/м2
  • толщина — 0,338 мм
  • температура нагрева: 45°С
  • ширина 100 см, 80 см, 50 см.
  • стоимость 1 м2 20-21$

Продается любая пленка в комплекте с некоторым монтажным набором: контактами и битумной изоляцией, в некоторые входят также соединительные провода.

Комплект пленочного теплого пола

На рынке появилась еще новые пленочные полы с эффектом саморегуляции, то есть при локальном перегреве она изменяет собственную теплоотдачу на этом участке. Эта пленка продукт все той же корейской фирмы RexVa и стоимость ее 23$ за квадратный метр.

Особенности монтажа

Кабельный электрический контур монтируется в слой стяжки, которая защищает его от повреждений и выполняет функцию радиатора. Технология монтажа трудоемкая и затратная.


Схема монтажа кабельного теплого пола

ИК пленка стелется перед укладкой финишного покрытия. Этот процесс не является технически сложным. В данном случае совокупная стоимость затрат на выполнение теплого пола ниже, чем при обустройстве нагревательного кабеля. Хотя в чистом виде ИК пленка дороже, чем кабель для такого же помещения.

Инфракрасная пленка в большей степени обеспечивает локальный нагрев пола, тогда как кабель прогревает всю стяжку. Поэтому ИК элементы не укладывают в местах постоянной дислокации мебели.

Пленку предпочитают монтировать в городских квартирах, где площадь пола небольшая, а низкие потолки не дают возможности поднимать его поверхность дополнительной стяжкой для кабеля.

ИК пленка является быстрой и мобильной технологией. Не затевая крупномасштабный ремонт, можно в процессе замены старого покрытия обустроить дополнительную опцию в виде ИК пола и улучшить домашний комфорт.


Схема монтажа ИК пленки под ламинат

Этим обусловлен и тип покрытий, которые используют для кабельного и ИК пола. На стяжку можно уложить любой материал, в том числе и кафель, а на ИК маты плитка уже не ложится. Для инфракрасной пленки необходимо выбирать тонкое и прочное финишное покрытие. Оптимальный вариант – ламинат.

Если поверх ИК пленки планируется стелить мягкий ковролин, то вначале необходимо выполнить жесткое основание в виде чернового пола из фанеры или OSB. Нагревательные ИК элементы не должны подвергаться точечным механическим нагрузкам.

Технология укладки

Укладка подложки — важный этап при обустройстве инфракрасных тёплых полов. Поэтому, при её монтаже требуется соблюдать ряд правил:

  • при использовании листов ДВП или магнезитовых плит, следует предварительно стяжку покрыть алюминиевой фольгой;
  • в случаи с полимерной металлизированной плёнкой, её отражающая сторона должна располагаться вверх;
  • изоляционный материал должен покрывать всю поверхность отапливаемого помещения.

Как и при монтаже подложки в «пирог» любого тёплого пола, подкладка для инфракрасной плёнки монтируется на чистое основание, оснащённое пароизоляционным слоем (полиэтиленом).

Стелется утеплитель по всей площади комнаты, отражающей стороной вверх, с отступом 100 мм от стен. Эти проёмы закрываются ленточным демпфером. Стыки проклеиваются специальным металлизированным скотчем. Чтобы, материал не двигался при работе пола, он крепится к основанию двухсторонним скотчем.

После этого, монтируется инфракрасная плёнка, между ней и подложкой не должно быть воздушных зазоров. Затем кладётся финишное покрытие.

От правильно и качественно уложенной подложки зависит эффективность работы пола, а следовательно и комфорт в доме.

Где применяют систему инфракрасного пленочного пола?

Большинство инфракрасных полов применяется в районах, где имеются мягкие климатические условия. Кроме того, они идеальны для обогрева помещений во время периода межсезонья, со средним уровнем температуры воздуха.

Область применения ИК полов:

  • жилые, общественные здания;
  • хозяйственные сооружения;
  • гаражи, теплицы, иные постройки, не имеющие возможности отопления централизованным способом;
  • в сельском хозяйстве, к примеру, на инкубаторах или яслях для выращивания молодняка;
  • на аэродромах, чтобы защищать взлетно-посадочную полосу от вероятного обледенения в зимний период;
  • на спортивных площадках, автомобильных стоянках.

Общие понятия об электрическом подогреве полов

Электрический подогрев пола, по сравнению с водяным, привлекает куда меньшим объемом строительных и монтажных работ, более доступными по итоговой стоимости комплектующими, простотой пуска и настройки, послушностью в управлении в ходе эксплуатации. Многие побаиваются высокой цены электроэнергии, но современные системы термостатического регулирования и программирования оптимальных режимов работы делают такие полы вполне экономичными.

Все электрические теплые полы можно разделить на две больших категории:

В одной из них за основу взят обычный резистивный нагрев проводника, который отдает тепло прямой теплопередачей. В качестве нагревателя используется кабель, метражом, укладываемый «змейкой» или «улиткой», или уже собранный петлями оптимальной формы и размера на сетчатой основе.

Резистивный подогрев пола греющими кабелями предполагает заливку цементно-песчаной стяжки толщиной не менее 30 мм.

Такая теплопередача предполагает и необходимость массивного аккумулятора тепла, с последующей постепенной его отдачей на поверхность пола. Поэтому системы подобного типа, как правило, заливаются стяжкой определенной толщины, по поверхности которой впоследствии будет настилаться финишное покрытие.

Справедливости ради скажем, что пытаются смонтировать подобные системы и без стяжки, но эффективность и экономичность теплого пола сразу становится весьма сомнительной.

Чаще всего такие полы монтируют не для замены система обогрева, а лишь для повышения комфорта проживания (или пребывания) человека в конкретном помещении.  И с этой задачей они прекрасно справляются, показывая экономичность и удобство.

Выпускаются инфракрасные нагреватели для пола в виде пленок, стержневых матов. Особняком стоит еще мобильная система, которая не монтируется навсегда, а может быть легко убрана или перенесена в другое помещение.

Конструкция

Уникальные свойства инфракрасного пола обеспечиваются грамотным сочетанием элементов конструкции и используемыми материалами. Состоит плёночный теплый пол из следующих элементов.

Плёночная основа

Она является одновременно стабилизирующим и защитным элементом конструкции, и, несмотря на минимальную толщину, отлично справляется со своими задачами. Сама по себе основа состоит не только из полиэтилена или полипропилена.

Отражающая поверхность необходима для того, чтобы тепло не уходило черновому полу, а передавалось наверх. В местах, где ИК-плёнка не уложена, отражающая плёнка необходима для нивелирования перепада температур.

Этот синтетический материал обладает прочностью, упругостью, износостойкостью, не накапливает влагу и плавится лишь при 260 градусах Цельсия. На подложку ПЭТ наносится тонким слоем металлизированное покрытие или теплоотражающий слой.

Карбоновые полосы или волокна

Это элементы, которые нагреваются и выделяют тепло с КПД до 98%. В более современных моделях инфракрасного пола фрагментарную нагревательную систему заменяет сплошная теплораспределяющая плита.

Серебряные, медные или медно-серебряные шины

Тонкие металлические полоски в конструкции, по которым к нагревательным элементам подходит электрическая энергия, превращаемая в тепло.

Эти тонкие пластины с успехом заменяют кабель, и вся толщина плёночного пола становится меньше, чем один слой в устройстве кабельного электрического теплого пола.

Покрывающая или ламинирующая плёнка

Она необходима для защиты всей конструкции от внешних воздействий. Например, от попадания воды в щели между фрагментами напольного покрытия.

Такая плёнка может быть резистивной. Её отличают более качественные нагревательные способности, но резистивная плёнка подходит не под все напольные покрытия. Например, она не сочетается с кафелем и керамогранитом, требует бережного обращения.

Высокотемпературный клей

На нём держатся все элементы. Клей не плавится, не течёт при нагревании карбоновых или графитных полос, не выделяет запаха и токсичных веществ.

Вся инфракрасная система состоит из элементов маленькой площади, которые функционируют независимо друг от друга. При повреждении одного участка система продолжает исправно работать.

Помимо непосредственно плёнки, в набор для монтажа с терморегулятором входит термодатчик (прибор, измеряющий уровень температуры) и термостат (прибор, регулирующий и поддерживающий температуру на нужном уровне). Также в него могут входить провода для подвода электрической энергии, зажимы и клипсы для крепления проводов и соединения нескольких фрагментов плёнки между собой.

Не все комплектующие присутствуют в наборе, некоторые необходимо приобретать отдельно. Так, система может быть с датчиком и без него, но датчик необходим для контроля работы, поэтому его придётся приобретать отдельно.

При отсутствии клипс понадобится битумная изоляция (это клейкий рулонный материал, который приклеивается в местах соединения контактов и изоляции мест подключения).

Составляющие комплекта меняются в зависимости от состояния чернового пола и финишного покрытия. В некоторых случаях необходима дополнительная светоотражающая и теплоотражающая плёнка в рулоне для выравнивания поверхности и обеспечения равномерного прогрева пола. Её стелют на черновой пол перед тем, как укладывать ИК-плёнку.

Финишное покрытие определяет, необходима ли поверх плёнки теплоизоляция, которая защитит напольное покрытие и саму ИК-систему от перегрева. Как правило, утеплитель требуется в тех случаях, когда используется не жесткое покрытие типа ламината и паркетной доски, а мягкие материалы – линолеум, ковролин.

Слой утеплителя может быть деревянным. Он одновременно выравнивает поверхность для укладки отделочного материала и продлевает срок службы и системы, и пола.

Технология укладки и подключения системы

Как правило, продавцы пленочного теплого пола рекомендуют поручить его монтаж специалистам. В этом случае вы получите гарантию на выполненные работы около 1 года. Но услуги мастеров стоят не дешево, а ведь ничего сложного в этой работе нет.

Даже если вы совершенно «не дружите» с электричеством, можно уложить пленку самостоятельно, а электрику поручить только ее подключение к сети:

  • Для начала необходимо определиться с местом расположения термостата и установить его.
  • Очистите пол от мусора и пыли. Установка пленочного теплого пола должна производится на сухое, чистое и прочное покрытие.
  • Если черновое покрытие пола влажное, необходимо обеспечить гидроизоляцию термопленки. Сделать это можно при помощи полиэтиленовой пленки толщиной не менее 50 мкм.
  • Следующим слоем должна быть теплоизоляция на основе полипропиленовой или металлизированной лавсановой пленки. Не допускается использование теплоотражателей на основе алюминиевой фольги.
  • Теперь необходимо нарезать ИПО на полосы необходимой длины. При работе в большом помещении следует учитывать, что длина одной полосы не должна превышать 10 м. Отступите от каждой стены 20-30 см и разложите пленку по полу так, чтобы медные шины были внизу и закрепите скотчем. На этом этапе работы необходима особая аккуратность – не наступайте на пленку и не допускайте падения инструментов.

Важно заметить, что наложение одного листа ИПО на другой запрещено. Это может привести к преждевременному выходу системы их строя

Если вы все-таки решили воспользоваться услугами электрика, самое время звать его на помощь. Если же ваш выбор — делать все самостоятельно, воспользуйтесь следующим алгоритмом подключения пола к электричеству:

  • Для начала необходимо зачистить конец провода (8-10 мм) и вставить его в хвостовик контактного зажима.
  • Затем зажим с проводом установите на ИПО так, чтобы одна его сторона располагалась на медной шине, а другая внутри ИПО.
  • Изолируйте линии отреза шины и места подключения провода отрезками винил-мастичного скотча.
  • Когда все концы листов термопленки подсоединены, необходимо измерить электрическое сопротивление схемы на тех концах проводов, которые будут подключены к термостату. По формуле W = V2 / R, где R- сопротивление, а V — напряжение в электросети, рассчитайте нагрузку и сравните ее с максимально допустимой для вашей модели термостата. Если получившаяся цифра минимум на 20% меньше указанной на термостате, можно приступать к его подключению.
  • Отрезки термопленки к термостату необходимо подключить параллельно. Старайтесь делать это так, чтобы пучки проводов можно было спрятать под плинтус. Во избежание повреждений провода, отдельные его участки можно прятать под теплоизоляцию.
  • В комплект термостата должен входить специальный датчик температуры, который будет контролировать нагрев напольного покрытия. Устанавливать его необходимо под карбоновую полосу. Если в качестве финишного покрытия вы планируете использовать мягкий материал, устанавливайте датчик в месте с наименьшей нагрузкой.
  • Теперь подключите термостат к электросети и протестируйте систему. По всей поверхности пола не должно быть искрения или нагрева контактов. Задайте необходимую температуру нагрева.

Установка пленочного теплого пола завершена. Осталось только уложить финишное декоративное покрытие.

Крепим зажим к медной муфте — прижмите зажим пассатижами так, чтобы не допустить искрение

Схема монтажа инфракрасного теплого пола

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
