Неравномерный прогрев радиаторов приводит к перерасходу топлива и возникновению холодных зон в помещениях. Процесс настройки гидравлики в частном доме занимает от 4 до 10 часов в зависимости от количества отопительных приборов. Средняя стоимость базовых расходных материалов для корректировки потоков составляет 2000–6000 рублей. Чтобы добиться комфортной температуры во всех комнатах, необходимо понять, как настроить балансировку системы отопления. Правильный подход к распределению теплоносителя обеспечит эффективную работу котла и снизит нагрузку на циркуляционный насос.
Особенности подготовки к настройке гидравлики
Первым делом требуется определить тип разводки труб. Однотрубные системы характеризуются последовательным соединением, где последний радиатор часто остается холодным. Двухтрубные схемы обеспечивают подачу и обратку для каждого прибора, что упрощает регулировку. Лучевая разводка с коллектором позволяет настраивать каждую ветку независимо.
Для проведения работ потребуются базовые навыки работы с сантехникой и понимание принципов давления. Время выполнения напрямую зависит от числа контуров: в небольшом доме с 5 радиаторами настройка займет один вечер, в большом коттедже может потребоваться целый день. Оптимальный период для проведения манипуляций — начало отопительного сезона, когда система уже заполнена и работает в штатном режиме.
Расходные материалы для работ

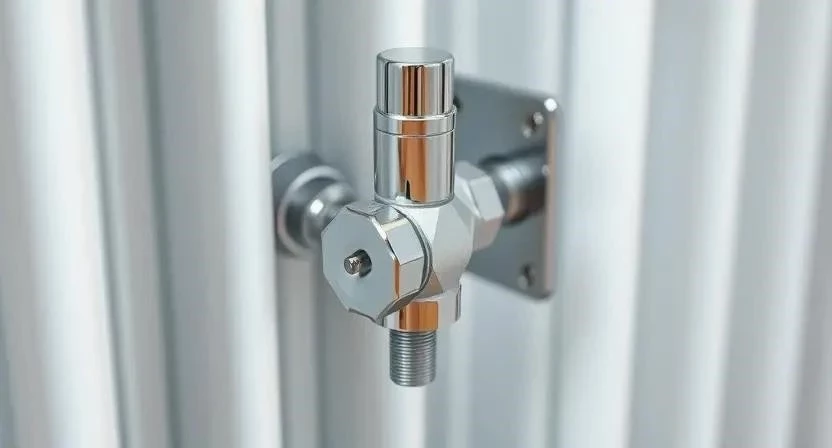

Для качественной настройки могут потребоваться новые комплектующие, если старые клапаны изношены или отсутствуют. Основной упор делается на установку балансировочных или термостатических клапанов, которые позволяют точно дозировать поток воды.
- Балансировочные клапаны (под размер трубы);
- Уплотнительные прокладки из EPDM или силикона;
- Фум-лента или сантехнический лен;
- Анаэробный герметик для резьбовых соединений;
- Запорные краны (при необходимости замены);
- Металлические стяжки для фиксации теплоизоляции;
- Силиконовый герметик для стыков;
- Ремкомплекты для старых радиаторов.
Приобрести комплектующие можно в специализированных магазинах сантехники или строительных гипермаркетах. Расчет количества материалов производится исходя из числа радиаторов и точек подключения.
| Материал | Количество (на 5 рад.) | Расход на ед. | Цена за ед. (примерно) | |
|---|---|---|---|---|
| Балансировочный клапан | 5 шт. | 1 шт./рад. | 800 руб. | 4000 руб. |
| Фум-лента | 2 мотка | 0.4 мотка/рад. | 150 руб. | 300 руб. |
| Прокладки уплотнительные | 10 шт. | 2 шт./рад. | 30 руб. | 300 руб. |
| Герметик анаэробный | 1 тюбик | 0.2 тюбика/рад. | 600 руб. | 600 руб. |
| Ветошь техническая | 1 упаковка | — | 200 руб. | 200 руб. |

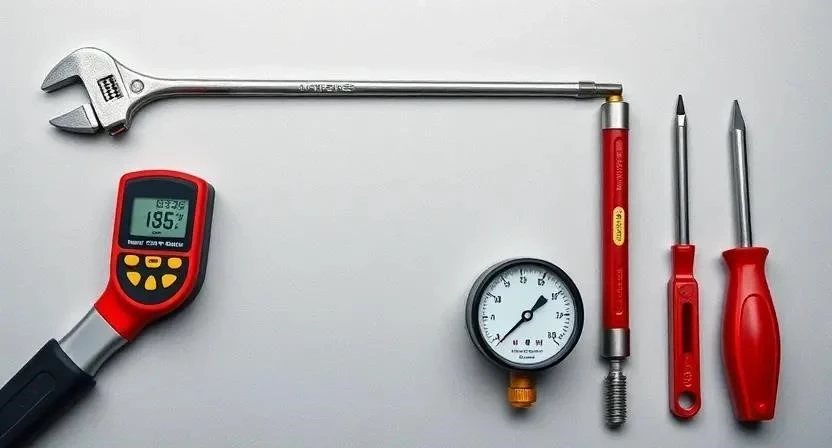

Инструментарий для регулировки

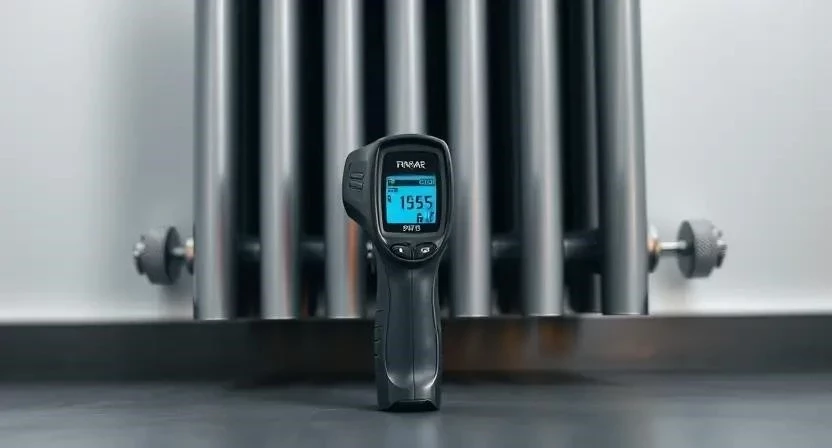

Точность настройки зависит от используемых приборов измерения. Без бесконтактного термометра определить реальный перепад температур между подачей и обраткой практически невозможно.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Разводной ключ | Откручивание гаек и клапанов | Обязательно | 700 руб. |
| Инфракрасный термометр | Замер температуры труб и радиаторов | Обязательно | 1500 руб. |
| Набор рожковых ключей | Работа с мелкими болтами клапанов | Обязательно | 1200 руб. |
| Манометр | Контроль давления в системе | Желательно | 1000 руб. |
| Отвертки (крест/шлиц) | Регулировка штоков клапанов | Обязательно | 500 руб. |
Профессиональное оборудование, такое как ультразвуковые расходомеры, обычно слишком дорогое для частного использования, поэтому их рекомендуется брать в аренду или использовать метод замера температур.
Организация рабочего пространства
Свободный доступ к каждому радиатору и узлу управления котлом является критическим условием. Мебель, перекрывающая доступ к кранам, должна быть отодвинута заранее. Стены и пол под местами соединений рекомендуется застелить полиэтиленом или плотной тканью, чтобы избежать порчи отделки при возможных протечках. Зона вокруг котла и циркуляционного насоса должна быть очищена от посторонних предметов для быстрого реагирования на изменение давления.
Предварительная проверка системы
Перед началом регулировки необходимо убедиться в полной герметичности всех стыков. Любая микротрещина при изменении давления может превратиться в серьезную течь. Воздух из системы удаляется через краны Маевского в каждом радиаторе и автоматический воздухоотводчик у котла. Работа циркуляционного насоса проверяется путем замера вибрации и температуры корпуса — он должен работать ровно, без посторонних шумов.
Замер начальной температуры проводится на всех приборах. В моем опыте однажды обнаружилось, что радиатор в спальне был холодным не из-за балансировки, а из-за воздушной пробки, которую пропустили при заполнении системы. После развоздушивания температура поднялась на 10 градусов еще до начала настройки клапанов.
Технология настройки теплораспределения
Процесс требует последовательности и терпения. Резкие движения вентилями могут привести к гидроудару или завоздушиванию контура.
- Поиск самого удаленного радиатора от котла (15-20 мин). Этот прибор считается эталонным, его клапан всегда остается полностью открытым.
- Полное открытие всех остальных клапанов в системе (20-30 мин). Это нужно для создания базовой точки отсчета.
- Замер температуры подачи и обратки на всех радиаторах (40-60 мин). Данные фиксируются в блокноте для сравнения.
- Постепенное прикрывание клапанов на радиаторах, ближайших к котлу (60-90 мин). Поток перенаправляется к дальним точкам.
- Контроль распределения теплоносителя (60 мин). Проверяется, начали ли прогреваться дальние приборы.
- Тонкая настройка каждого контура (90-120 мин). Регулировка производится малыми шагами по 1/4 оборота.
- Фиксация настроечных клапанов (30 мин). Контргайки затягиваются, чтобы настройки не сбились от вибрации.
- Финальный замер температуры во всех комнатах (60 мин). Проверка достижения равномерного прогрева.
При выполнении работ важно соблюдать технику безопасности: не перетягивать резьбовые соединения, чтобы не сорвать витки, и использовать защитные перчатки. В одном из моих проектов при настройке старой системы обнаружилось, что один из клапанов заклинило из-за ржавчины. Попытка открыть его силой привела к срыву штока, поэтому рекомендую сначала брызгать узлы проникающей смазкой WD-40.
Факторы, влияющие на эффективность
Температура теплоносителя напрямую влияет на скорость настройки: чем выше температура подачи, тем быстрее заметны изменения при регулировке клапанов. Мощность циркуляционного насоса также играет роль — слишком высокая скорость потока может сделать балансировку неэффективной, так как вода будет «пролетать» через радиаторы. Учет теплопотерь каждой комнаты обязателен: угловые помещения с внешними стенами требуют большего потока теплоносителя, чем внутренние комнаты.
Совместимость старых ручных кранов и новых автоматических клапанов иногда вызывает проблемы с перепадом давления. В таких случаях рекомендуется заменить все регулировочные узлы на однотипные.
Типичные промахи при настройке
Ошибки новичков часто приводят к тому, что система работает нестабильно или часть комнат остается холодной.
- Слишком сильное перекрытие потока на ближних радиаторах, что вызывает шум в трубах.
- Игнорирование развоздушивания после каждой крупной корректировки клапанов.
- Попытка настроить систему при выключенном или работающем на минимальной мощности насосе.
- Отсутствие фиксации настроек контргайками, из-за чего баланс смещается через несколько недель.
- Регулировка только одного конца радиатора без учета температуры обратки.
Однажды я забыл зафиксировать настроечный винт на радиаторе в гостиной. Через месяц заметил, что прибор стал перегреваться, а спальня остыла. Вибрация труб просто «открутила» клапан обратно в открытое положение.
Финансовая сторона вопроса
Самостоятельная настройка позволяет существенно сэкономить на услугах сантехника, при этом затраты ограничиваются лишь покупкой расходников.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы (клапаны, прокладки) | 4500 руб. | 4500 руб. | 0 руб. |
| Работа по настройке | 0 руб. | 7000–12000 руб. | 7000–12000 руб. |
| Инструменты (амортизация) | 500 руб. | 0 руб. | -500 руб. |
| 5000 руб. | 11500–16500 руб. | 6500–11500 руб. |
Помимо прямой экономии на оплате труда, правильная балансировка снижает расходы на газ или электричество на 10-15% за счет исключения перегрева одних комнат и недогрева других.
Эксплуатация после балансировки
После завершения работ система требует периодического контроля. Проверку рекомендуется проводить раз в год перед началом отопительного сезона. Правила использования термостатов просты: они не должны заменять собой балансировочные клапаны, а служить лишь для локального комфорта.
- Раз в полгода проверять плотность прилегания прокладок;
- Следить за давлением в расширительном баке;
- Не закрывать термостаты полностью на длительный срок;
- Проверять температуру обратки на самом дальнем радиаторе;
- Очищать клапаны от пыли и грязи;
- Следить за отсутствием шума (свиста) в трубах;
- Проводить повторную настройку при замене котла или насоса.
Срок службы качественных балансировочных клапанов составляет 10-15 лет, однако при использовании агрессивных теплоносителей без водоподготовки этот срок сокращается.
Современные способы оптимизации

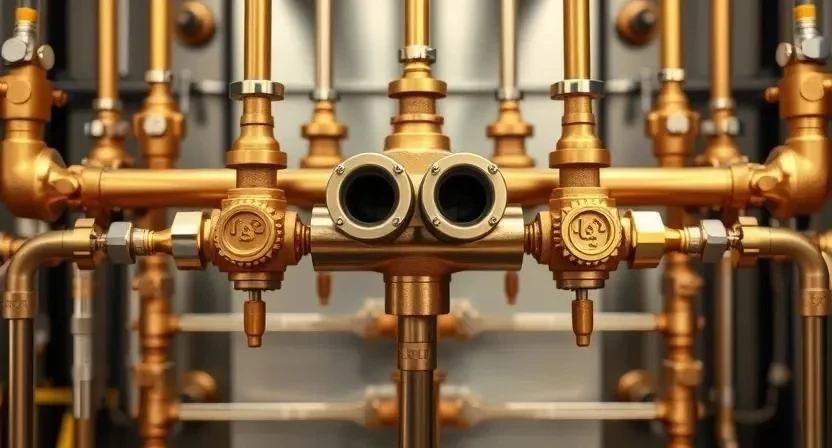

Для тех, кто хочет автоматизировать процесс, существуют автоматические балансировочные клапаны. Они самостоятельно поддерживают заданный расход теплоносителя независимо от колебаний давления в системе. Еще более эффективным решением является установка коллекторной группы (лучевая разводка), где каждый радиатор имеет свою отдельную ветку с индивидуальным регулированием.
Применение умных термостатов с Wi-Fi управлением позволяет интегрировать отопление в систему «умный дом». Такие устройства регулируют температуру в каждой комнате по расписанию, что максимально оптимизирует расход энергии.
Ответы на частые вопросы
Что делать, если один радиатор все равно холодный?
Проверьте наличие воздуха в приборе или наличие засора в подводящей трубе. Если развоздушивание не помогло, возможно, засор в самом клапане.
Можно ли балансировать систему с работающими термостатами?
Нет, для настройки все термостатические головки должны быть открыты на максимум, иначе они будут искажать реальный поток теплоносителя.
Как часто нужно проводить балансировку?
Раз в год, обычно осенью перед запуском системы.
Поможет ли балансировка снизить расходы на газ/электричество?
Да, за счет равномерного распределения тепла котел будет выходить на заданный режим быстрее, что снизит потребление топлива.
Нужен ли слив воды из системы для настройки?
Если вы просто регулируете клапаны, слив не нужен. Слив требуется только при замене самих клапанов или труб.
Чем отличается балансировочный клапан от обычного крана?
Обычный кран работает в режиме «открыто/закрыто», а балансировочный имеет более точный шаг регулировки и часто оснащен шкалой или возможностью фиксации.
Можно ли настроить систему без манометра?
Да, методом замера температуры подачи и обратки, хотя манометр делает процесс более точным.
