Эксплуатация твердотопливного котла сопряжена с необходимостью постоянного контроля температуры теплоносителя для предотвращения закипания воды. Процесс внедрения электроники занимает от 8 до 16 рабочих часов, а стоимость базового комплекта оборудования начинается от 15 000 рублей. Чтобы понять, как осуществить автоматизацию твердотопливного котла и настроить управление отоплением, нужно детально разобрать техническую часть монтажа. Правильный подход к установке позволяет существенно снизить расход дров и угля.
Технические требования и предварительная оценка
Оценка совместимости оборудования является первым шагом перед началом работ. Владелец должен обладать базовыми навыками работы с электрическими цепями и понимать принципы работы гидравлической системы. Оптимальным периодом для проведения монтажа считается межсезонье, когда система отопления не работает на полную мощность, что исключает риск переохлаждения помещений. Важно убедиться, что конструкция котла позволяет установить датчики температуры и привести в действие заслонку дымохода.
Комплектация системы управления
Для корректного функционирования автоматики требуется определенный набор компонентов. Основным узлом выступает контроллер, который управляет насосами и приводами на основе данных с датчиков.
- Контроллер управления (основной блок)
- Датчики температуры подачи
- Датчики температуры обратки
- Кабель КВВв или аналогичный медный провод
- Гофрированные трубы для защиты кабеля
- Клеммные колодки для соединений
- Монтажные кронштейны
- Изоляционные материалы и стяжки
Технические параметры и стоимость материалов представлены в таблице ниже.
| Материал | Характеристика | Расход на систему | Примерная цена |
|---|---|---|---|
| Контроллер | Цифровой, с поддержкой 2-х насосов | 1 шт. | 7 000 — 15 000 руб. |
| Датчик температуры | Термистор, влагозащищенный | 2-3 шт. | 800 — 1 500 руб./шт. |
| Кабель управления | Медный, сечение 0.75-1.5 мм² | 15-30 метров | 40 — 70 руб./м |
| Гофротруба | ПВХ, диаметр 16-20 мм | 10-20 метров | 20 — 40 руб./м |
| Электропривод заслонки | Сервопривод 220В | 1 шт. | 3 000 — 6 000 руб. |
Инструментарий для монтажа
Подбор правильного инструмента ускоряет процесс установки и гарантирует безопасность соединений. Рекомендуется использовать профессиональный инструмент, который можно приобрести или взять в аренду в специализированных центрах.
- Мультиметр — проверка напряжения и целостности цепей
- Набор отверток (шлицевые и крестовые) — фиксация клемм
- Перфоратор — создание отверстий в стенах котельной
- Стриппер — быстрая зачистка изоляции проводов
- Строительный уровень — ровная установка контроллера
- Пассатижи — обжим и перекусывание кабеля
- Фонарь налобный — освещение труднодоступных зон
Организация рабочего пространства

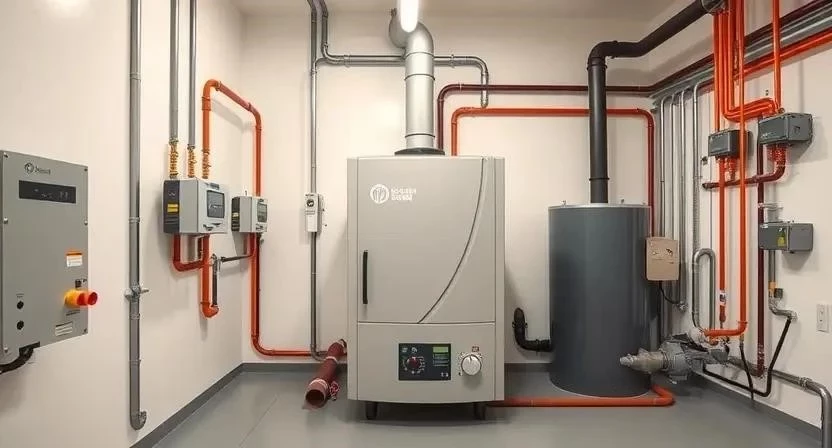

Подготовка котельной начинается с выноса всех лишних предметов, которые могут затруднить доступ к котлу и трубам. Стены и пол в зоне работ защищаются полиэтиленовой пленкой. Электробезопасность обеспечивается полным отключением общего рубильника питания системы отопления на время монтажа. Свободный доступ к распределительному щиту позволяет оперативно подключать и проверять отдельные узлы.
Подготовка поверхностей и узлов
Места установки датчиков температуры тщательно очищаются от пыли, ржавчины и налета. Точки крепления контроллера размечаются с помощью уровня, чтобы прибор располагался на удобной для глаз высоте. Проверяется целостность всех труб и соединений, чтобы исключить протечки при монтаже датчиков в гильзы. Готовность системы подтверждается отсутствием механических повреждений в местах прокладки кабельных трасс.
Поэтапный процесс установки автоматики
Монтаж выполняется строго последовательно для обеспечения корректной работы всех функций управления.
- Выбор места и установка контроллера на стену (1 час).

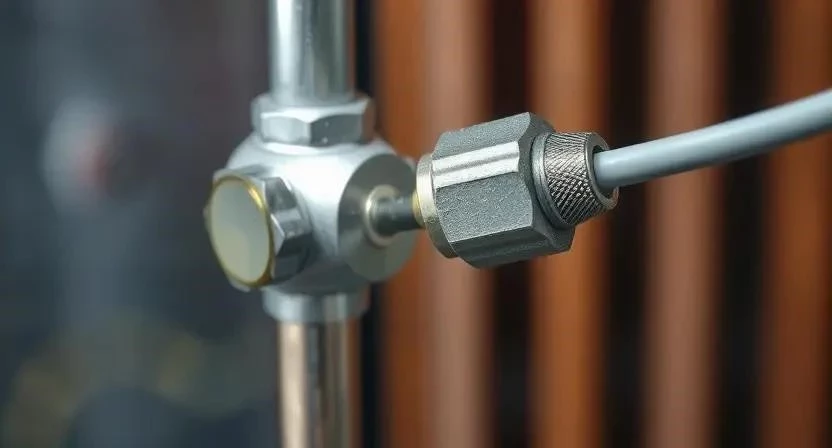

- Монтаж датчиков температуры в гильзы подачи и обратки (1 час).

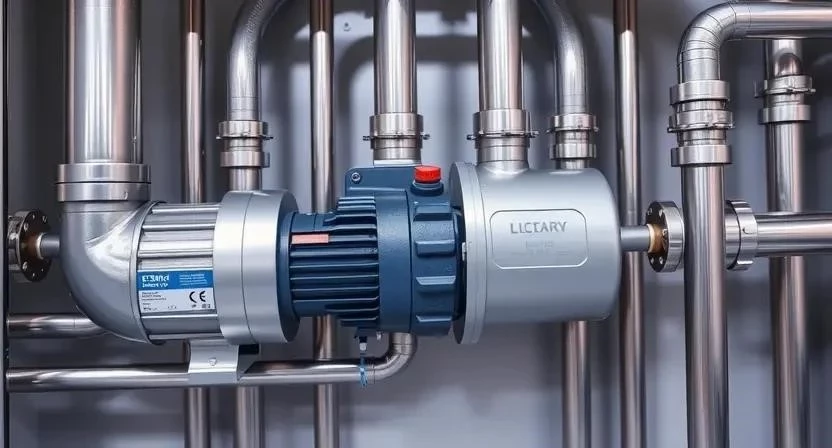

- Подключение циркуляционных насосов к реле контроллера (2 часа).
- Установка и настройка электропривода заслонки дымохода (2 часа).
- Подключение основного питания и организация заземления (1 час).
- Программирование параметров температуры и гистерезиса (1 час).
- Тестовый запуск системы в ручном режиме (1 час).
- Калибровка датчиков по эталонному термометру (1 час).
- Проверка работы в автоматическом режиме с имитацией нагрева (1 час).
- Финальная проверка герметичности соединений и безопасности электропроводки (1 час).
Из личного опыта: при установке датчика температуры в подачу я заметил, что без теплоизоляции кабеля в зоне котла изоляция начинает плавиться через месяц. Рекомендую использовать термостойкую гофру или металлорукав в радиусе одного метра от теплообменника.
| Этап работ | Время | Особенности выполнения |
|---|---|---|
| Монтаж блока | 1 час | Установка вдали от источников влаги |
| Установка датчиков | 1 час | Глубокое погружение в гильзу |
| Схема насосов | 2 часа | Соблюдение полярности и фазировки |
| Привод заслонки | 2 часа | Настройка крайних положений (открыто/закрыто) |
| Пусконаладка | 3 часа | Поэтапное повышение температуры |
Технологические нюансы эксплуатации
Влажность в котельной может привести к окислению контактов, поэтому рекомендуется использовать герметичные клеммники. Температура воздуха в помещении влияет на точность внешних датчиков, которые не погружены в теплоноситель. Время прогрева системы после запуска автоматики зависит от объема теплоаккумулятора и мощности котла. При комбинировании оборудования разных брендов следует проверять совместимость напряжений управления (например, 12В и 220В).
Типичные ошибки при монтаже
Несоблюдение правил установки приводит к сбоям в работе системы или преждевременному выходу электроники из строя.
- Неправильный выбор места для датчика (установка в «мертвую зону» потока воды).
- Отсутствие заземления, что вызывает наводки и ошибки в показаниях датчиков.
- Неверная настройка гистерезиса (слишком узкий диапазон вызывает частые включения насоса).
- Игнорирование датчика перегрева, что может привести к закипанию котла.
- Использование тонких проводов с большим сопротивлением на длинных линиях.
Случай из практики: однажды я установил гистерезис на 2 градуса. В итоге циркуляционный насос включался и выключался каждые пять минут, что привело к износу пускового конденсатора за один сезон. Оптимальный интервал для твердотопливных систем составляет 5-10 градусов.
Экономический расчет автоматизации
Стоимость внедрения системы зависит от выбранного класса оборудования и необходимости найма специалистов.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Оборудование | 12 000 | 12 000 | 0 |
| Расходные материалы | 2 000 | 2 000 | 0 |
| Стоимость работ | 0 | 8 000 | 8 000 |
| 14 000 | 22 000 | 8 000 |
Разные типы контроллеров предлагают разный уровень функциональности.
| Тип контроллера | Функции | Сложность настройки | Цена |
|---|---|---|---|
| Базовый | Вкл/выкл насоса по t° | Низкая | 4 000 — 7 000 |
| Продвинутый | Управление заслонкой, 2 насоса | Средняя | 8 000 — 15 000 |
| Премиум | Wi-Fi, управление по графику | Высокая | 18 000 — 30 000 |
По личному опыту, установка премиального контроллера с управлением заслонкой окупилась за два отопительных сезона. Расход дров снизился примерно на 15-20% за счет исключения перетопов.
Регламент технического обслуживания
Поддержание системы в рабочем состоянии требует регулярных проверок. Раз в месяц необходимо проверять затяжку винтовых контактов в клеммниках, так как вибрации котла могут ослабить соединения. Датчики температуры очищаются от налета и накипи раз в полгода для сохранения точности показаний. Перед началом каждого сезона обязательно проверяется работоспособность приводов заслонок и циркуляционных насосов. Срок службы качественной электроники управления составляет от 7 до 12 лет.
Сравнение способов управления
Простые терморегуляторы являются бюджетным вариантом, но они не позволяют управлять интенсивностью горения. Комплексные системы управления обеспечивают максимальный КПД за счет синхронизации всех узлов. Использование технологий умного дома (Zigbee, Wi-Fi) дает возможность удаленного мониторинга температуры с мобильного устройства. Полная замена котла на пеллетный вариант полностью решает вопрос автоматизации, однако требует значительных капитальных вложений и переделки системы подачи топлива.
Ответы на часто задаваемые вопросы
Что делать при сбое электричества?
Рекомендуется установить ИБП (источник бесперебойного питания), так как при остановке насосов в растопленном котле может произойти перегрев.
Можно ли ставить автоматику на старый котел?
Да, если в конструкции предусмотрены или могут быть установлены гильзы для датчиков и приводы для заслонок.
Как влияет автоматика на расход дров?
Она снижает расход за счет предотвращения избыточного нагрева теплоносителя и оптимизации работы насосов.
Нужно ли менять насосы при установке контроллера?
Нет, большинство контроллеров совместимы со стандартными циркуляционными насосами.
Сколько времени занимает настройка гистерезиса?
Первичная настройка занимает 1 час, но окончательная подгонка происходит в течение первой недели отопительного сезона.
Поможет ли автоматика избежать закипания?
Да, при наличии датчика перегрева и привода заслонки система ограничит подачу воздуха в топку.
Сложно ли подключить Wi-Fi модуль?
Если контроллер поддерживает данную функцию, подключение сводится к сопряжению с домашним роутером через приложение.
Влияет ли марка кабеля на точность датчиков?
Да, использование неэкранированных или слишком тонких проводов может создавать помехи в передаче сигнала.
