Воздушные пробки в системе отопления препятствуют полноценной циркуляции теплоносителя и снижают эффективность обогрева помещений. Монтаж одного устройства занимает около 40 минут, а стоимость базовой модели начинается от 300 рублей. Понимание того, как работает автоматический воздухоотводчик, позволяет избежать перегрева котла и появления шума в трубах. Правильно подобранный клапан обеспечивает стабильную работу всей инженерной сети.
Назначение и роль устройства в системе
Данный прибор представляет собой специальный клапан, предназначенный для удаления скопившегося воздуха из контура отопления. Внутри корпуса расположен поплавковый механизм, который реагирует на изменение уровня теплоносителя. Когда в верхней точке системы скапливается воздух, поплавок опускается, открывая выходное отверстие. Таким образом, принцип действия воздухоотводчика основан на разнице плотности воды и газа.
Классификация моделей по типу управления
Различают несколько основных модификаций устройств, которые подбираются в зависимости от сложности системы и требований к обслуживанию. Автоматические модели работают без участия человека, ручные требуют поворота винта, а комбинированные позволяют переключаться между режимами.
| Тип устройства | Принцип работы | Способ управления | Область применения | Сложность монтажа |
|---|---|---|---|---|
| Автоматический | Поплавковый механизм | Автоматически | Верхние точки системы | Низкая |
| Ручной (кран Маевского) | Винтовой затвор | Вручную | Радиаторы | Очень низкая |
| Комбинированный | Смешанный тип | Ручной/Авто | Сложные контуры | Средняя |
| Электронный | Электромагнитный клапан | Датчик/Контроллер | Промышленные системы | Высокая |
| С запорным клапаном | Поплавок + кран | Автоматически/Блокировка | Коллекторные узлы | Средняя |
Основные технические параметры
Технические характеристики определяют совместимость прибора с конкретным типом котла и радиаторов. Важно учитывать рабочее давление, так как при слишком низких значениях клапан может не закрыться плотно, а при чрезмерных — произойдет разрыв уплотнителя.
| Параметр | Типичное значение | Что означает | Материал | Стандарт |
|---|---|---|---|---|
| Рабочее давление | до 10 бар | Макс. нагрузка системы | Латунь/Сталь | DIN/ГОСТ |
| Температура | до 110°C | Макс. нагрев теплоносителя | Термостойкий пластик | ISO |
| Диаметр резьбы | 1/2″ или 1/4″ | Размер присоединения | Латунь | BSP |
| Тип уплотнения | EPDM/NBR | Герметичность затвора | Каучук/Резина | EN |
| Пропускная способность | 0,1-0,5 л/мин | Скорость выхода воздуха | Металл | Технический |
Места установки и эксплуатационные ограничения

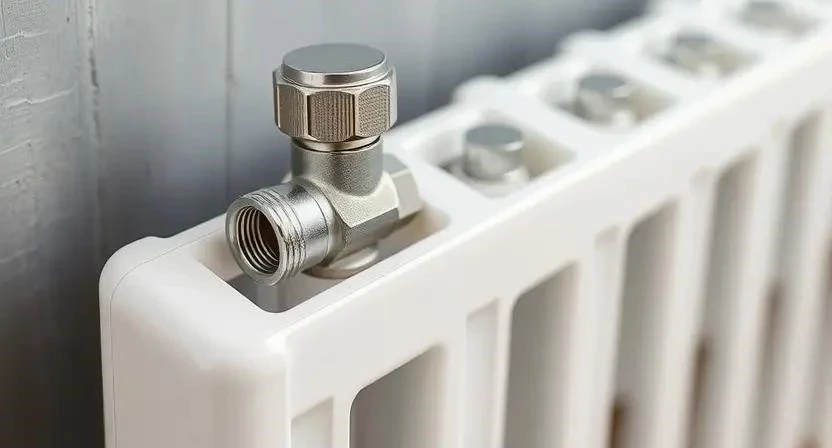

Обычно такие приборы размещают в самых высоких точках системы отопления, где вероятность скопления воздуха максимальна. К таким местам относятся верхние изгибы труб, верхние части радиаторов и коллекторы распределительных узлов. Существуют ограничения: нельзя устанавливать устройство в местах, где возможен застой шлама или грязи, так как осадок быстро выведет клапан из строя.
Процесс установки и правила подключения
Монтаж воздухоотводчика требует строгого соблюдения последовательности действий для обеспечения полной герметичности. Перед началом работ необходимо подготовить все необходимые инструменты и расходные материалы.
- Гаечный ключ (раздвижной)
- Фум-лента или сантехнический лен
- Ветошь для очистки резьбы
- Пассатижи
- Строительный уровень
- Манометр для контроля давления
- Емкость для слива остатков воды
- Отвертка (для настройки запорного винта)
Пошаговая технология монтажа:
- Перекрытие подачи теплоносителя в контуре (10 мин).
- Слив воды из системы до уровня установки (20 мин).
- Очистка резьбового соединения от ржавчины и грязи (5 мин).
- Нанесение уплотнительного материала на резьбу (5 мин).
- Закручивание фитинга в строго вертикальном положении (5 мин).
- Проверка плотности прилегания с помощью ключа (5 мин).
- Заполнение системы водой через котел (30 мин).
- Настройка рабочего давления с помощью манометра (10 мин).
- Контрольный запуск циркуляционного насоса (15 мин).
- Проверка выхода воздуха через клапан (10 мин).
Особое внимание следует уделить направлению установки: отверстие для выхода воздуха должно смотреть строго вверх. Из личного опыта: однажды при монтаже я использовал слишком много льняной нити, что привело к забиванию внутреннего канала клапана, и устройство перестало сбрасывать воздух. Рекомендую использовать качественную фум-ленту в 5-7 витков.
Определение необходимого количества устройств
Определяют число клапанов исходя из конфигурации системы и количества радиаторов. В простых однотрубных системах достаточно одного устройства в верхней точке, в многоконтурных — по одному на каждый отдельный коллектор или группу приборов.
| Тип системы | Число радиаторов | Рекомендуемое кол-во | Место размещения | Цель установки |
|---|---|---|---|---|
| Однотрубная | до 5 шт. | 1-2 шт. | Верхняя точка контура | Общий сброс |
| Двухтрубная | 6-12 шт. | 3-5 шт. | Верх каждой ветки | Локальный сброс |
| Коллекторная | любое | 1 шт. на коллектор | Верх коллектора | Очистка магистралей |
| С теплым полом | любое | 1-2 шт. | Смесительный узел | Удаление пробок |
| Сложная (многоэтажная) | 15+ шт. | по 1 на этаж | Стояки отопления | Развоздушивание зон |
Обзор брендов и ценовые категории
Рынок предлагает решения от разных производителей, которые делятся по качеству сборки и материалам. Премиальный сегмент характеризуется использованием высококачественной латуни и долговечных прокладок, эконом-варианты часто имеют силуминовый корпус, который более подвержен коррозии.
Преимущества и недостатки автоматизации
Использование автоматики существенно упрощает эксплуатацию отопления, однако имеет свои нюансы.
- Автоматический сброс воздуха без участия человека
- Отсутствие необходимости постоянного ручного контроля
- Предотвращение завоздушивания радиаторов в зимний период
- Повышение общего КПД системы отопления
- Снижение уровня шума и щелчков в трубах
- Защита циркуляционного насоса от кавитации
- Упрощение процесса обслуживания котла
- Риск протечки при износе резинового уплотнителя
- Возможность засорения клапана накипью или шламом
- Прямая зависимость работоспособности от давления в системе
- Необходимость периодического визуального осмотра на предмет капель
- Более высокая стоимость по сравнению с ручными аналогами
Отличия от ручного крана Маевского
Сравнение этих двух устройств показывает, что выбор зависит от частоты завоздушивания системы. Кран Маевского надежнее, так как в нем нет подвижных деталей, но он требует ручного открытия.
| Характеристика | Автоматический клапан | Кран Маевского | Удобство | Обслуживание |
|---|---|---|---|---|
| Сброс воздуха | Автоматический | Ручной | Высокое / Низкое | Минимум / Регулярно |
| Надежность | Средняя (износ прокладки) | Высокая | Среднее / Высокое | Проверка / Очистка |
| Цена | Выше | Ниже | Среднее / Высокое | Низкие затраты |
| Риск протечки | Существует | Практически отсутствует | Среднее / Высокое | Контроль капель |
| Монтаж | Простой | Очень простой | Высокое / Высокое | Разовый монтаж |
В моей практике был случай, когда в доме с ручными кранами Маевского владелец забывал спускать воздух после долива воды, что приводило к холодным радиаторам. После замены на автоматические воздухоотводчики проблема исчезла полностью, так как система сама поддерживала оптимальное состояние.
Стоимость и критерии выбора
Цена на устройство зависит от материала корпуса, бренда и наличия дополнительных запорных механизмов. При выборе следует обращать внимание на оригинальность комплектующих, так как дешевые подделки часто имеют неплотно прилегающий поплавок, что вызывает постоянную утечку теплоносителя.
Практический опыт эксплуатации
Многие сантехники отмечают, что главной проблемой автоматики является забивание клапана частицами ржавчины. В таких случаях устройство начинает либо постоянно капать, либо вовсе перестает выпускать воздух.
Столкнувшись с проблемой протечки автоматического клапана, я обнаружил, что внутри скопился слой известкового налета. Очистка устройства с помощью специального раствора удалила накипь, и поплавок снова начал работать корректно. Чтобы избежать этого, рекомендую устанавливать фильтр грубой очистки перед котлом.
Часто задаваемые вопросы
Почему автоматический воздухоотводчик начал капать?
Это может быть вызвано износом уплотнительной прокладки, попаданием грязи под седло клапана или слишком низким давлением в системе, которое не прижимает поплавок.
Как проверить работоспособность устройства?
Необходимо слегка открутить запорный винт сверху; если из отверстия выходит воздух или вода, значит, механизм исправен.
Куда именно ставить клапан в котле?
Устройство устанавливается в самую верхнюю точку расширительного бака или на верхнюю трубу подачи теплоносителя.
Можно ли использовать один воздухоотводчик на весь дом?
Только если система имеет одну четко выраженную верхнюю точку, в остальных случаях потребуются дополнительные приборы на каждом этаже.
Что делать, если клапан забился?
Следует перекрыть воду, демонтировать устройство и промыть его под давлением или заменить на новое.
Влияет ли температура воды на работу поплавка?
При соблюдении температурных норм (до 110°C) влияние температуры минимально, так как механизм работает на принципе плавучести.
Нужно ли закрывать запорный винт при эксплуатации?
Нет, винт должен быть открыт для свободного выхода воздуха; закрывают его только при замене или ремонте устройства.
