Дефлектор для дымохода: для чего нужен, разновидности и принцип работы дымников и флюгеров. дефлектор на дымоход газового котла: требования к установке и правила монтажа

Этапы монтажа дымохода из термотруб

После заключения договора, разработки проекта и его утверждения заказчиком строительной компанией будет проложен дымоход в стене или крыше поэтапно:

На печной патрубок надевается переходник. Он смазывается герметиком, способным выдерживать температуру минимум 1000 градусов. Переходной элемент для надёжности закрепляется с помощью хомута из металла.
Устанавливается отрезок одностенной трубы, чтобы предотвратить перегрев сэндвича, который при воздействии высокой температуры превращается в камень. Это приводит к выходу из строя дымохода.
На одностенную трубную деталь монтируется каменка или металлическая ёмкость для подогрева воды.

Металлический бак для подогрева воды в бане над печьюИсточник pechimax.ru

Если выполняется установка дымохода через стену в деревянном доме, бане или другом строение, создаётся с 3-градусным уклоном в сторону улицы участок дымоотвода длиною не более 1000 мм.
В стене подготавливается отверстие для вывода дымохода. Его диаметр всегда больше сечения сэндвич трубы. Если стена создана из горючего материала, тогда зазор между дымоотводящим каналом и несущей конструкцией составляет минимум 200 мм. Часто создаётся квадратное отверстие размером 400*400 мм.
Стенки проёма закрываются базальтовым картоном.
Устанавливается проходной узел дымохода через стену в заводском исполнении.

Проходной блок в виде коробаИсточник masterweld.ru

В проходной блок вставляется сэндвич-труба.
Пустое пространство детали для проходки заполняется минеральной ватой.
Узел прохода трубы через стену закрывается декоративной розеткой или пластиной из металла.
Видимые щели заполняются с помощью герметика.

Закрепляется кронштейн с опорной пластиной на внешней поверхности стены в месте выхода дымохода. Производители нередко изготавливают этот узел вместе с ревизионным элементом.
Выполняется крепление дымохода вдоль стены в вертикальном направлении. Сэндвич трубы соединяются между собой «по дыму» и «по конденсату». В первом случае изделия раструбом надеваются на суженные торцы, а во втором – стыки выполняются наоборот.

Способы соединения труб «по дыму» и «по конденсату»Источник obustroeno.com

Разобраться в принципах создания соединений «по дыму» и «по конденсату» поможет видеоматериал:

Монтажный процесс завершается установкой конуса требуемой высоты и выбранного оголовка. Если последний участок имеет большую длину, на нем закрепляется хомут с проушинами. Это изделие позволяет зафиксировать конечный отрезок дымохода с помощью растяжек, которые закрепляются на неподвижных прочных деталях крыши.

Специальный хомут под растяжкиИсточник yandex.net

Инструменты, необходимые для устройства дымохода

Для того, чтобы своими руками установить дымоход в вашем жилище, вам придется запастись следующим минимальным набором инструментов:

болгарку для разрезания металла и дрель для сверления отверстий
шпатель, стамеску и кельму
шуруповерт, желательно с шестигранными насадками и лобзик, можно электрический,
небольшой молоток и крестовую отвертку,
защитные перчатки и очки

Что нужно помнить при монтаже дымохода своими руками

По способу строительства дымоходы можно разделить на внутренние или наружные. Рассмотрим подробнее, в каком случае нужно выбирать тот или иной вариант.

Так, внутреннюю конструкцию дымохода можно применять для строительства отопительных систем на основе котлов обогрева или каминов. Такие системы обычно устанавливаются внутри стен. После монтажа такие дымоходы закрываются в толще стены и декорируются. В качестве преимущества можно отметить, что такая система не подвержена конденсированию влаги и хорошо защищена от влияния атмосферной влаги.

Однако, продукты сгорания, проходящие через дымоход имеют большую температуру. Следовательно, участки стен, проходящие рядом с внутренними дымоходами сильно нагреваются и могут загореться. Таким образом, внутренние дымоходы не рекомендуется устраивать в стенах, построенных из легковоспламеняющихся материалов. Также такие системы не рекомендуются для мощных котлов, имеющих большой поток горячих продуктов сгорания.

составные части дымохода

Внешний дымоход рекомендуется устанавливать для промышленных и просто больших отопительных систем. Обычно они устраиваются в том случае, если площадь отапливаемого помещения превышает 500 кв.метров. Также такой дымоход можно установить, если монтаж внутреннего дымохода сопряжен со значительными затруднениями. Так, в здании с бетонными стенами и перекрытием легче пробить плиту между этажами, чем долбить канал в стене.

Как функционирует дефлектор

Работа устройства основывается на следующих принципах:

Стенки верхнего цилиндра становятся на пути воздушных потоков, которые при ударе просто опоясывают его.
Часть воздуха из общей струи поднимается по цилиндру вверх и подбирает выходящий из трубы дым.
Интенсивность движения дыма, засасываемого внешним воздухом, становится более продуктивной для увеличения тяги.
Независимо от того, с какой стороны направлены потоки ветра на дефлектор, в отопительном приборе всегда присутствует хорошая тяга. В верхнем цилиндре есть зазоры, через которые происходит подсасывание воздухом дыма.

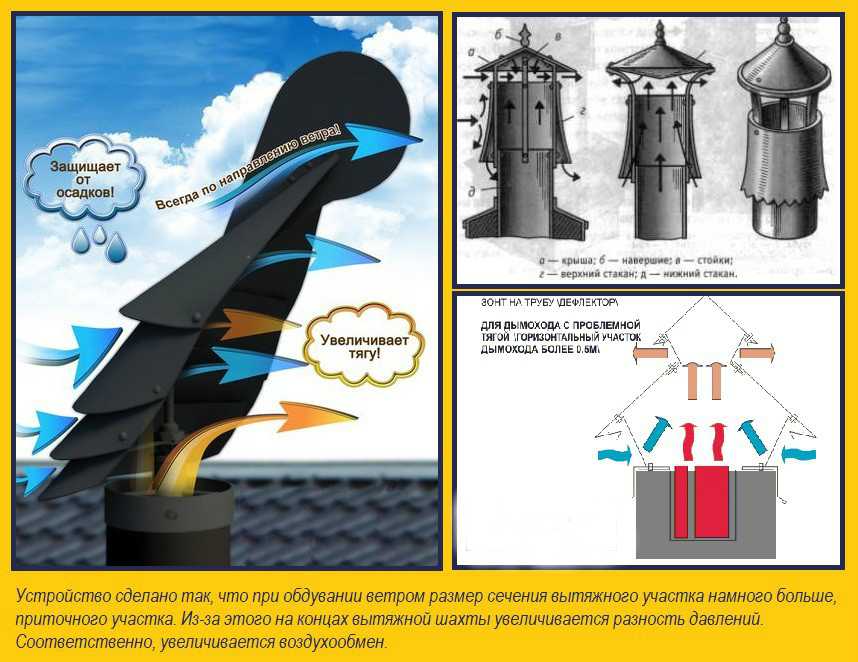

Принцип действия дефлекторов

Стандартное устройство включает три основных элемента – цилиндр, диффузор, защитный колпак (зонтик). Дополнительно конструкция оснащается кольцевыми отбоями, которые располагаются в нижней части и вокруг диффузора. Существует несколько разновидностей дефлекторов, которые отличаются формой, размерами и количеством элементов, но все они, независимо от вида, работают по одному принципу.

Дефлекторы

Конструкция устанавливается на самом верху дымовой трубы и создает препятствие воздушным потокам. Когда ветер ударяется о стенки цилиндра, он теряет свою силу и разбивается на множество мелких воздушных потоков слабой интенсивности. Часть из них поднимается по корпусу и захватывает дым, выходящий из трубы. Именно это и увеличивает тягу в дымоходном канале.

Благодаря отсутствию завихрений, дым и угарный газ не попадают обратно в трубу, а полностью выводятся наружу. Кроме того, дефлектор препятствует засорению трубы через верх и выполняет декоративные функции.

Декоративные дефлекторы

Доказано, что после монтажа дефлектора КПД отопительного прибора возрастает на 15-20%. Разумеется, сам дефлектор ничего не даст, если дымоход установлен недостаточно высоко или неверно подобрано сечение соединительного патрубка. Имеет значение и расположение трубы на крыше.

Сколько стоит дефлектор

Вентиляционные устройства рассчитываются вместе со всей системой. Дефлекторы конкретной модели можно приобрести под необходимый диаметр трубы.

Таблица. Цены на дефлекторы

Название	Модель	Вид стали	Диаметр канала, мм	Цена, у. е.
«Вент-Класс» Д-120	Дефлектор Ханженкова	оцинковка	120	18
«Вент-Класс» Д-250	Дефлектор Ханженкова	оцинковка	250	42
«ПечиКамины» ЦАГИ-100	Дефлектор ЦАГИ	оцинковка	100	17
«ПечиКамины» ЦАГИ-220	Дефлектор ЦАГИ	оцинковка	220	40
Turbovent «Стабил 120»	Вольперта-Григоровича	оцинковка	120	21
Turbovent «Стабил 260»	Вольперта-Григоровича	нержавейка	260	46
Turbovent «Дракон» Dr-150-CH-A	Поворотный	нержавейка	150	100
Turbovent «Дракон» Dr-200-CH-A	Поворотный	нержавейка	200	115
Turbovent «Дракон» Dr-300-CH-A	Поворотный	нержавейка	300	140

Дефлекторы часто изготавливают в кустарных мастерских и небольших цехах (в этом случае продукт может не иметь конкретного названия и привязки к модели). Показателем качества работы фирмы будет паспорт изделия с указанием размеров деталей, марки стали и прочих подробностей.

Классификация ветровых насадок

Несмотря на одинаковое предназначение, вытяжные колпаки различаются между собой.

Определяя оптимальную модель устройства, надо оценить:

материал изготовления;
принцип работы;
конструкционные особенности.

Материал изготовления. В производстве используется алюминий, нержавеющая сталь, оцинковка, медь, пластик и керамика.

Оптимальным решением с точки зрения баланса «стоимость/качество» считаются стальные и алюминиевые изделия. Медные дефлекторы используются редко из-за дороговизны.

Пластиковые модели отличаются от собратьев более низкой ценой, многообразием расцветок и форм. Недостатки полимеров: восприимчивость к высоким температурам и ограниченность службы

Симбиоз прочности и декоративности – комбинированные колпаки из металла, покрытые пластиком.

Принцип работы. Исходя из функциональных особенностей вентиляционные устройства делят на 4 группы.

Типы дефлекторов:

статичные насадки;
ротационные дефлекторы;
статичные установки с эжектирующим вентилятором;
модели с поворотным корпусом.

К первой группе относятся модели традиционного типа. Статичные дефлекторы отличаются простотой конструкции и возможностью самостоятельной сборки. Клапаны монтируются на вытяжных шахтах квартирных и производственных аэрационных воздуховодов.

Вторая группа (ротационные дефлекторы) снабжены системой вращающихся лопастей. Сложный механизм состоит из активной головки и статичной основы.

Порывы ветра побуждают лопастный барабан к вращению. В процессе работы в устье шахты создается вакуум, препятствующий появлению обратной тяги

Статичный вытяжной дефлектор с эжектирующим вентилятором – современная технология. На торце вентканала установлен неподвижный колпак, непосредственно под ним внутри шахты вмонтирован низконапорный осевой вентилятор.

Устройство стато-ротационной модели: 1 – статичный дефлектор, 2 – вентилятор, 3 – датчик давления, 4 – теплоизолированная колба, 5 – шумопоглощающий вентканал, 6 – дренаж, 7 – фальшпотолок

При нормальных внешних условиях система функционирует, как традиционный статичный дефлектор. По мере снижения ветрового и термического давления срабатывает датчик – в работу включается осевой вентилятор и тяга нормализуется.

Интересная разработка, заслуживающая внимания – дефлектор эжекционного типа с поворотным корпусом. Вращающийся колпак устанавливается над шахтой.

Модель состоит из горизонтальной и вертикальной трубы, которые соединяются между собой шарнирным механизмом. Сверху дефлектора есть перегородка – флюгер.

Горизонтальная труба разворачивается по направлению ветра. Потоки устремляются во внутреннюю часть и создают разряжение – тяга в устье шахты увеличивается

Конструктивные особенности. Модели с одинаковым принципом побуждения естественной вентиляции имеют некоторые отличия в устройстве.

Дефлекторы бывают открытого или закрытого типа, квадратной или круглой формы, с одним колпаком или несколькими конусными зонтами. Характеристики наиболее востребованных и эффективных модификаций описаны ниже.

Изготовление искрогасителя своими руками

Уже разобрались, что конструкция искрогасителя проста, устройство выглядит зачастую как крышка, надевающаяся на дымоходную трубу.

Искрогаситель в форме крышки на дымоход

Купить изделие не сложно, однако ещё проще и дешевле будет сделать искрогаситель на дымоход своими руками. Данный вариант рекомендуется на недолгое время, потому что он не очень удобный в пользовании и имеет следующие минусы:

На сетке быстро оседает грязь и сажа. Это со временем повлияет на хорошую тягу и выведение газов из дымохода.
Неверно просчитанное расстояние между ячейками. Такая конструкция плохо задерживает искры, которые могут легко вылететь из трубы. В то же время слишком маленькая сетка станет причиной засорения.

Искрогаситель в форме трубы с отверстиями

Ещё один вариант, который не трудно выполнить самому (на изображении).

Выглядит он как труба с высверленными дырами. Вы можете его приобрести либо сделать своими руками. Выбирают трубу немного большего размера, чем дымоход. В ней сверлят дыры, сверку крепят зонтик. Потом всё это изделие заклёпками крепится к дымоходной трубе. Данный вариант выглядит довольно простым, однако проблема заключается в количестве и размере дырок. Неверно просверленные отверстия могут поспособствовать снижению тяги. Потому, если вы изготавливаете конструкцию сами, то проведите необходимые расчёты или пойдите опытным путём. Помните, что последнее потребует больше затрат времени и сил.

Вот ещё фото такого изделия.

Искрогаситель на дымоход в виде сетки

В данном случае необходимо ответственно подойти к выбору размера сетки для исключения проблем, аналогичных как в модели выше. Это изделие также придётся не раз снимать и чистить, потому что дыры будут забиваться грязью.

Если вы не хотите всё время возиться с чисткой, можете поставить искрогаситель в виде купола. В нём размер сеточных ячеек изменяется.

Однако он не исключает проблем, связанных с попаданием грязи в печь, потому что в данной модели нет зонтика.

Востребованные модели

Теперь рассмотрим более долговечные варианты. На изображении – наилучший по функциональности вариант. Стоит он недорого, да и выполнить его самому не трудно, если присутствуют навыки работы слесарем.

Искрогаситель на дымоход с сеткой и зонтом

Основание выполняется из оцинковки толщиной от 0,6 до 1 мм. Очень тонкий выбирать не нужно, хоть с ним и легче работать. Нам требуется надёжность. Сетку можно сварить из прутков, однако лучше купить готовую, из нержавеющей стали. По стоимости выйдет не намного дороже, однако работать будет существенно легче по сравнению с прутками. Берите ячейки размером от 3 до 5 мм. Имейте при себе болгарку, ножницы по металлу и дрель для проделывания отверстий для крепежа. Из-за того, что металл придётся гнуть, придётся подготовить верстак с металлическим углом либо часть ровного швеллера / уголка.

Тем, у кого мало опыта, рекомендуется попробовать выполнить картонную заготовку. Вы сможете узнать тонкости данного процесса: в каком месте сделать отверстие, в каком загнуть. Рассмотрите схему с расчётами.

Размеры искрогасителя

Помните о необходимости соблюдения пожарной безопасности, в особенности, если у вас деревянная постройка, которая отапливается дровами. Искрогаситель – важная часть системы дымоотведения, которая позволит вам не беспокоиться при топлении печки за возникновение возгорания.

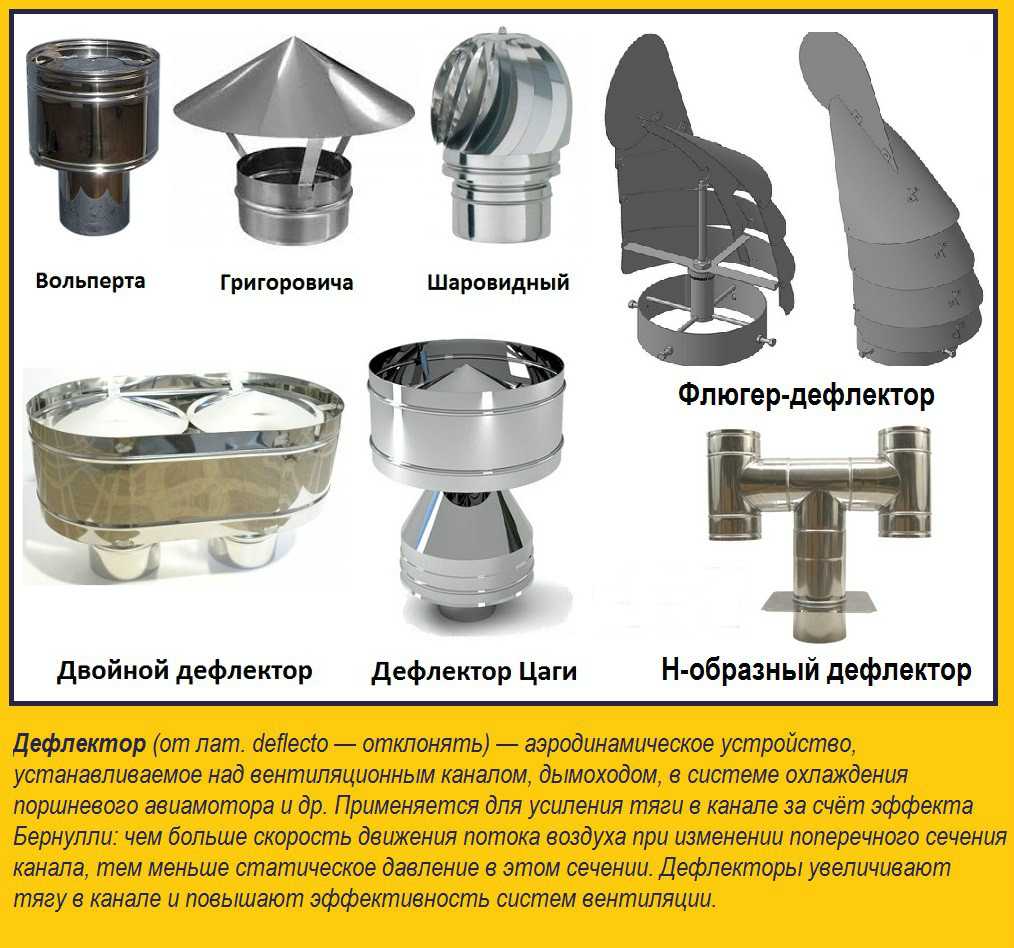

Классификация дефлекторов для дымоходов

Все устройства делятся на три большие группы по нескольким признакам.

Перед принятием окончательного решения рекомендуется ознакомиться с наиболее известными конструкциями дефлекторов.

В сравнительной таблице будут перечислены только те модели, которые пользуются популярностью у частных застройщиков.

Таблица. Виды дефлекторов для дымохода

Колпак Григоровича	Классический и очень распространенный вариант, скорость движения продуктов горения увеличивается примерно на 20–25%. Устройство состоит из двух почти одинаковых зонтов, соединенных в одну конструкцию на незначительном расстоянии между собой. Может устанавливаться как на круглые, так и на квадратные дымоходы. За счет особенностей конструкции возникает двойное ускорение движения воздушных потоков: по направлению сужения диффузора и в сторону верхнего обратного колпака.
Насадка ЦАГИ	Модель разработана сотрудниками центрального аэрогидродинамического института, в недалеком прошлом самом известном профильном научном учреждении. Тяга усиливается за счет привлечения ветрового напора и разницы давления по высоте. Насадка внутри имеет дополнительный экран, внутри которого установлен традиционный дефлектор. Насадка ЦАГИ исключает появление эффекта обратной тяги. Недостаток – при определенных климатических условиях в зимний период времени на стенках может появляться наледь, ухудшающая параметры тяги дымохода.
Колпак Astato	Изделие разработано специалистами французской компании Astato. Состоит из статической и динамической части, на дымоходах применяется редко. Причина – крайне сложные условия работы вентилятора выдвигают к нему жесткие требования по надежности и защищенности. Такие вентиляторы существенно увеличивают общую стоимость монтажа дымоходных труб.
Турбодефлекторы	Довольно сложные устройства, состоящие из вращающейся турбиной головки и неподвижного корпуса. За счет вращения лопастей под колпаком устройства понижается давление, дым из дымохода высасывается эффективнее. Современные подшипники позволяют турбине вращаться при скорости ветра всего 0,5 м/с, что существенно улучшает эксплуатационные характеристики дымоходов. По эффективности турбодефлекторы в 2–4 раза превосходят статические модели, имеют привлекательный внешний вид.
Поворотные капюшоны	Защитные козырьки соединены с трубой дымохода небольшим закрытым с двух сторон подшипником. Козырек имеет изогнутую геометрию и в плане проекции полностью перекрывает сечение дымохода. Сверху капюшона установлен флюгер, поворачивающий конструкцию в зависимости от направления ветра. Воздушные потоки проходят сквозь специальные щели и направляются вверх. Такое движение становится причиной снижения давления и увеличения естественной тяги отработанных газов из дымохода.
Н-образный модуль	Монтируется чаще всего на промышленных дымоходах. Главная особенность – способность работать при сильных порывах ветра. Кроме того, полностью исключается вероятность появления обратной тяги.

Выбирать подходящий дефлектор должен мастер после внимательного анализа всех факторов. Но надо иметь в виду, что очень сильная тяга имеет не только положительные, но и отрицательные стороны. Какие именно?

Движение воздуха настолько быстрое, что гасится фитилек. Такая проблема часто возникает на газовых отопительных котлах. Современные модели имеют автоматический розжиг электрической искрой. Она постоянно срабатывает, что вызывает неудобства у пользователей. Котлы устаревшей конструкции не оснащены такими устройствами, запускать их приходится вручную.
Если тяга слишком сильная, пламя в котле будет постоянно задуваться
Сильная тяга уменьшает коэффициент полезного действия отопительного котла. Горячие продукты горения за непродолжительный период контакта с теплообменником не успевают отдать ему максимальное количество тепловой энергии. Значительная ее часть выводится через дымоход, что увеличивает затраты финансовых средств на содержание здания в зимний период времени.
Сильная тяга заметно снижает КПД котла, вследствие чего возрастают затраты на отопление
Сильная тяга дымохода становится причиной увеличенного притока холодного наружного воздуха. Как следствие – комфортность пребывания в помещениях ухудшается, понижается температура, приходится увеличивать мощность котлов. А это, с учетом современной стоимости энергоносителей, отражается на финансовом положении пользователей.
Способ проверки наличия и силы тяги в дымоходе

Изготовление и установка дефлектора своими руками

Примем в качестве образца классическую конструкцию Григоровича. Технология её создания проста.

Прорисовка деталей дефлектора

Для начала сделаем чертёж.

Эскиз дефлектора можно нарисовать карандашом, но важно перенести на него все размеры устройства

Размеры назначаем пропорционально диаметру дымохода D:

высоту всего изделия принимаем равной примерно 1,7 х D;
диаметр колпака в основании считаем равным 2 х D;
высоту колпака делаем около 5 — 7 см;
больший диаметр диффузора тоже принимаем равным 2 х D;
меньший диаметр считаем равным диаметру дымохода;
высоту диффузора берём равной 1,3 х D.

Остальные размеры назначаем по собственному усмотрению — как удобнее.

Необходимые инструменты

Для работы нам понадобятся следующие инструменты:

ножницы по металлу;
молоток;
плоскогубцы;
заклёпочный пистолет;
рулетка;
карандаш;
картон;
циркуль.

В качестве материала используем оцинкованный лист толщиной 0,8 мм.

Пошаговое руководство по сборке дефлектора

Инструкция по изготовлению дефлектора Григоровича выглядит следующим образом:

На картоне прорисовываем в натуральную величину все развёртки трёх элементов изделия. Для этого берём чертёж и мысленно разворачиваем диффузор, патрубок и колпак на плоскости. Как это сделать? С патрубком всё и так понятно — получается прямоугольник, в котором одна из сторон равна длине окружности. А вот с конусами сложнее. Для них берут значение радиуса основания R и величину длины наклонной стороны L. Тогда угол развёртки равен 180 х (R/L).
Затем прочерчиваем эти три лекала и вырезаем их ножницами. Для верности, чтобы не ошибиться в развёртках, можно сначала собрать модель дефлектора из картона.
Раскраиваем оцинкованный лист по полученным контурам на картоне. Для этого лекала прикладываем к соответствующим заготовкам. Каждый раз оставляем по 10 мм на любую грань. Это запас для соединения узлов. Прочерчиваем контуры карандашом или маркером.
Вырезаем заготовки ножницами по металлу. Получаем в развёрнутом виде все элементы дефлектора — диффузор, цилиндр и колпак. Таким же образом подготавливаем держатели деталей. Для этого нарезаем из оцинкованного листа пять полос шириной по 20 мм. Три полосы делаем для фиксации зонта. Их длина равна высоте расположения этого элемента относительно диффузора. Плюс запас по сантиметру на кончик для закрепления. Две полосы нужны для скрепления сомкнувшихся граней развёрток зонта и диффузора.
Сворачивая заготовки, придаём им задуманную форму. Скрепляем сомкнутые грани с помощью лент и заклёпок или болтов с гайками. Сомкнувшиеся грани патрубка просто совмещаем внахлёст. Далее фиксируем полученный узел выбранным крепежом.
Три ленты на равных расстояниях устанавливаем вертикально на диффузоре. Закрепляем их заклёпками или болтами. В конце процесса так же соединяем эти три держателя с собранным ранее зонтом. Дефлектор готов.

Приведённая инструкция подойдёт и для процесса сооружения других типов установок. Только в этих случаях появятся дополнительные узлы, а значит, увеличится трудоёмкость.

Видео: как сделать дефлектор на дымоход своими руками

Закрепление дефлектора на дымоходе

Теперь рассмотрим непосредственно процесс монтажа изделия на дымоходе.

Из остатков оцинкованного листа вырезаем полосу. Её ширина — два сантиметра. Длина равна периметру окружности дымохода плюс два сантиметра. Длину трубы просто замеряем рулеткой. Так получаем заготовку для хомута.
Устанавливаем входной патрубок дефлектора на дымоход.
Стягиваем место соединения вырезанной лентой.
Саму эту полосу фиксируем с помощью проволоки либо скрепляем её кончики заклёпками (болтами). Для этого, натянув ленту с помощью плоскогубцев, отгибаем свободные её кончики и скрепляем их между собой.

Есть и более простой способ. Можно «надеть» установку на дымоход и прикрутить её саморезами с помощью шуруповёрта. Но в этом случае часть дыма будет проникать через отверстия крепежа. Далее растапливаем теплогенератор и проверяем тягу, измеряя время прогорания топлива.

Выходит, что изготовить дефлектор для дымохода несложно. Достаточно лишь иметь навыки слесарных работ и чётко следовать приведённой инструкции. А при эксплуатации изделию не нужен никакой уход. Остаётся разве что проверять, не ослабло ли его крепление. Польза же от дефлектора очевидна — экономия топлива и тепло в доме.

Характеристики популярных моделей дефлекторов

Сегодня для отопителя можно подобрать разные типы дефлекторов, поэтому хотелось бы рассмотреть классификацию и особенности каждого вида такого устройства. Дефлекторы бывают разной формы, а именно – плоские, полукруглые, с крышкой, с двускатной щипцовой крышей.

Установка первого варианта, как правило, осуществляется на зданиях, которые построены в стиле модерн. Если речь идет о типичных современных домах, то чаще всего используются полукруглые модели дефлекторов.

В случае, когда человек проживает в такой местности и при таких условиях, что наблюдаются серьезные осадки на протяжении всего года, а особенно много снега зимой, то лучше всего применять щипцовую крышу дефлектора.

Теперь можно рассмотреть вопрос по поводу того. Из каких материалов чаще всего изготавливают дефлекторы на дымоходную трубу. Как правило, большинство таких устройств, производят из оцинкованного железа или меди.

Хотя в нынешнее время наблюдается тенденция, когда все чаще и чаще можно увидеть образцы, созданные из жаростойкого полимера и покрытые качественной, устойчивой ко многим возможным вредным факторам, эмалью. Если вытяжной канал для котла созданный таким образом, что отсутствует прямой контакт с горячим воздухом, то вполне реально использовать даже колпак из обычного пластика.

На отечественном рынке наиболее популярными и распространенными являются:

«Дымовой зуб»;
«Звезда Шенард»;
Дефлектор шаги, имеющий вращающийся механизм;
«Устройство Григоровича».

В первую очередь нужно определиться с материалом, который планируется использовать. Лучше всего подойдет нержавеющая сталь или железо, а также медь. Данные металлы достаточно стойкие к всевозможным погодным условиям, в частности к осадкам и резким изменениям температуры.

Так выглядят дефлектор на дымоход

Проводя расчет надо помнить, что высота такого устройства должна составлять примерно 1,5 – 1,8 часть от общего внутреннего диаметра трубы, а ширина соответственно около 1,9.

После того, как был проведен расчет, можно приступать непосредственно к монтажу, который состоит из таких этапов:

Чертится развертка основных элементов на обычном картоне с помощью маркера или фломастера;
Выкройка перемещается на металл, после чего вырезаются нужные детали;
Все элементы соединяются между собой. С такой целью можно использовать либо сварку, либо какие-то крепежные детали;
Из металла производится специальный кронштейн, который необходим для того чтобы установить на поверхности воздуховода непосредственно сам колпак;
В конце собирается колпак.

Модели дефлекторов отличаются как размерами, так и чувствительностью к ветру. Наиболее популярны такие модели, как ЦАГИ, Ханженкова, Вольперта-Григоровича, «Дымовой зуб», «Капюшон» он же «Сачок», «Шенард». Первая из этих моделей — разработана в аэродинамическом институте им. Жуковского.

Чаще ЦАГИ используют в вентиляционных системах ввиду затруднений, возникающих при очистке устройства от сажи. Вторая модель по сути тот же ЦАГИ, но несколько усовершенствованный изобретателем. По сути, это дополнительный цилиндр вокруг трубы с крышкой-зонтом, погруженной внутрь цилиндра на определенное расстояние.

Дефлектор Волперта-Григоровича хорошо зарекомендовал себя в качестве усилителя тяги на дымоходах. Он эффективно работает в районах с преобладающими низовыми ветрами. В конструкцию входят 2 цилиндра — нижний с двумя отводящими патрубками и верхний с крышкой. «Дымовой зуб» монтируют в специально предусмотренную в дымоходе дверцу. За счет того, что в конструкцию входят 2 ручки можно регулировать приток воздуха.

Крышки для дымников делают самой разной формы. Иногда их покрывают жаростойкой эмалью. Отдельные экземпляры выглядят очень декоративно

Дефлектор «Капюшон» имеет поворотную конструкцию. Состоит из полукруглого желобообразного уловителя воздуха, водруженного на поворотный шток, вмонтированный внутрь трубы. Увеличение мощности тяги посредством установки дефлектора-флюгера происходит за счет турбулентности, возникающей при ветровой нагрузке.

Дефлектор на дымоход газового котла
