Межмолекулярные взаимодействия в процессе аминовой очистки от сероводорода

Принцип действия типичной установки

Максимальной поглощающей способностью в отношении H₂S характеризуется раствор моноэтаноламина. Однако у этого реагента есть пара существенных недостатков. Он отличается довольно высоким давлением и способностью во время работы установки аминовой очистки газа создавать необратимые соединения с сероокисью углерода.

Первый минус устраняется путем промывки, в результате которой пары амина частично поглощаются. Второй – редко встречается в ходе переработки промысловых газов.

Абсорбционная установка для извлечения сероводорода из газа

Комплекс очистных установок на магистрали

Усовершенствованные комплексы очистки газа

Трубопровод установки очистки природного газа

Концентрацию водного раствора моноэтаноламина подбирают опытным путем, на основании проведенных исследований принимают ее для очистки газа из определенного месторождения. В подборе процентного содержания реагента учитывается его способность противостоять агрессивному воздействию сероводорода на металлические компоненты системы.

Стандартное содержание абсорбирующего вещества обычно находится в интервале от 15 до 20%. Однако нередко бывает, что концентрацию увеличивают до 30% или уменьшают до 10% в зависимости от того, насколько высокой должна быть степень очистки. Т.е. с какой целью, в отоплении или в производстве полимерных соединений, будет использован газ.

Отметим, что при повышении концентрации соединений амина уменьшается коррозионная возможность сероводорода. Но надо учесть, что в этом случае увеличивается расход реагента. Следовательно, повышается стоимость очищенного товарного газа.

Главным агрегатом очистительной установки является абсорбер тарельчатой или насадной разновидности. Это вертикально ориентированный, внешне напоминающий пробирку, аппарат с расположенными внутри насадками или тарелками. В нижней его части есть вход для поставки неочищенной газовой смеси, вверху – выход в скруббер.

Если очищаемый газ в установки находится под давлением, достаточным для прохода реагента в теплообменник и затем в отгонную колонну, процесс происходит без участия насоса. Если давление маловато для течения процесса, отток стимулирует насосная техника

Поток газа после прохождения через входной сепаратор нагнетается в нижний раздел абсорбера. Затем он проходит через расположенные в середине корпуса тарелки или насадки, на которых оседают загрязняющие примеси. Насадки, полностью смоченные аминовым раствором, разделены между собой решетками для равномерного распределения реагента.

Далее очищенное от загрязнений голубое топливо направляется в скруббер. Это устройство может подключаться в схеме переработки после абсорбера или располагаться в верхней его части.

Отработанный же раствор стекает вниз по стенкам абсорбера и направляется в отгонную колонну – десорбер с кипятильником. Там раствор очищается от поглощенных загрязнений парами, выделяемыми при кипячении воды, чтобы вернуться обратно в установку.

Регенерированный, т.е. избавленный от сероводородных соединений, раствор перетекает в теплообменник. В нем жидкость охлаждается в процессе передачи тепла следующей порции загрязненного раствора, после чего нагнетается насосом в холодильник для полноценного охлаждения и конденсации пара.

Охлажденный абсорбирующий раствор снова подается в абсорбер. Так реагент циркулирует по установке. Его пары также охлаждаются и очищаются от кислых примесей, после чего пополняют запас реагента.

Чаще всего в очистке газа используются схемы с моноэтаноламином и диэтанолоамином. Указанные реагенты позволяют извлечь из состава голубого топлива не только сероводород, но и углекислоту

Если необходимо произвести одновременное удаление из обрабатываемого газа СО₂ и H₂S, производится двухступенчатая чистка. Она заключается в применении двух растворов, различающихся по концентрации. Этот вариант экономичней одноступенчатой чистки.

Сначала газообразное топливо чистят крепким составом с содержанием реагента 25-35%. Затем газ обрабатывается слабым водным раствором, в котором активного вещества всего 5-12%. В итоге выполняется и грубая, и тонкая очистка с минимальным расходом раствора и разумным применением выделяемого тепла.

Основные преимущества мембраны от НПК «Грасис» и область ее применения

Метод обессеривания газов от компании «Грасис» позволяет избежать ненужных финансовых затрат. Инновационный продукт отличается от аналогов:

• половолоконной конфигурацией;
• принципиально новой последовательностью скоростной составляющей проникновения компонентов газовой смеси;
• повышенной химической устойчивостью к большинству компонентов углеводородного потока;
• отменной селективностью.

В технологическом процессе подготовки природного и попутного нефтяного газа все примеси, подлежащие удалению, концентрируются в низкопотенциальном потоке, в то время как очищенный газ, соответствующий регламентируемым нормам, выходит практически с тем же давлением, что и на входе.

Основным предназначением углеводородной мембраны, разработанной нашей компанией, является обессеривание газов. Но это далеко не все варианты применения нашего инновационного продукта. С его помощью можно:

• решить многие экологические проблемы благодаря исключению сжигания газа на факеле, то есть сведение к нулю вредных выбросов, загрязняющих окружающую среду;
• подготовить, осушить и утилизировать газ непосредственно на объектах добычи;
• обеспечить полную независимость устройств от транспортных схем, инфраструктуры объектов, а также от энергоносителей. Полученный газ может быть применен в качестве топлива на газотурбинных электростанциях, котельных, а также для отопления бытовок. Нет необходимости тратить привозной уголь для подогрева воды и отопления помещений, если есть газ;
• очистить от серы, осушить и подготовить газ для подачи в магистральные газопроводы (нормы СТО Газпром 089–2010);
• сэкономить материальные ресурсы в результате оптимизации технологических процессов.

НПК «Грасис» может предложить каждому Заказчику оптимальное инженерное решение поставленной задачи с учетом параметров входящих потоков сырьевых газов, требований по степени обессеривания, точке росы по воде и углеводородам, объемам товарного продукта и его компонентному составу.

Назначение

Установки производства серы преобразуют H₂S, содержащийся в потоках кислых газов из установок регенерации аминов и установок нейтрализации сернисто-щелочных стоков, в жидкую серу. Обычно двух или трехступенчатый процесс Клауса восстанавливает более 92% H₂S в виде элементарной серы.

Большинство нефтеперерабатывающих заводов требуют извлечения серы более чем на 98,5%, поэтому третья ступень Клауса работает ниже точки росы серы. Третья ступень может содержать катализатор селективного окисления, иначе в состав установки производства серы необходимо предусматривать установку дожигания хвостовых газов. Становится все более популярным дегазировать полученную расплавленную серу. Крупные компании предлагают запатентованные процессы, которые дегазируют расплавленную серу до 10-20 мас. ppm H₂S.

Цель проведения очистки горючего ископаемого

Газ – самый популярный вид топлива. Он привлекает максимально доступной ценой и нанесением наименьшего урона экологической обстановке. К неоспоримым плюсам относится простота управления процессом сгорания и возможность обезопасить все этапы переработки горючего в ходе получения тепловой энергии.

Однако природное газообразное ископаемое добывают не в чистом виде, т.к. одновременно с извлечением газа из скважины откачивают попутные органические соединения. Самый распространенный из них – сероводород, содержание которого варьирует от десятых долей до десяти и более процентов в зависимости от месторождения.

Природный газ — самое распространенное топливо

Использование газа в приготовлении пищи

Применение газа в отоплении промпредприятий

Атмосферная горелка газового котла

Применение газа в производственных процессах

Производство технических газов

Применение газа в качестве сырья в химпромышленности

Транспортировка газа по газовой магистрали

Сероводород ядовит, опасен для окружающей среды, вреден для катализаторов, применяемых в газопереработке. Как мы уже отмечали, это органическое соединение чрезвычайно агрессивно по отношению к стальным трубам и металлической запорной арматуре.

Естественно, разъедая коррозией частную систему и магистральный газопровод, сероводород приводит к утечкам голубого топлива и связанным с этим фактом крайне негативным, рискованным ситуациям. Чтобы обезопасить потребителя, вредные для здоровья соединения удаляются из состава газообразного топлива еще до поставки его в магистраль.

По нормативам сероводородных соединений в транспортируемом по трубам газе не может быть больше 0,02 г/м³. Однако по факту их бывает значительно больше. Для того чтобы добиться регламентированного ГОСТом 5542-2014 значения, требуется очистка.

Дополнительные возможности мембранной технологии обессеривания газов

Общий технологический процесс установки комплексной подготовки газа состоит из таких узлов, как:

• удаление механических примесей при помощи специальных фильтрующих элементов;
• установки сероочистки газа;
• установки осушки газа по воде и углеводородам;
• компрессорной установки (для газа с низким давлением входящего потока).

При необходимости сюда может быть включена установка стабилизации конденсата.

Применение мембраны, разработанной научно-производственной компанией «Грасис», не ограничивается только обессериванием газов. С ее помощью можно удалить углеводород, осушить газ до требуемой точки росы по углеводородам и воде, удалить из потока меркаптаны и т. п. Нашим методом можно осушить газ на 15–60 0С. Если речь идет об осушке больших объемов газа, мы включим в технологическую схему гликолевую установку, работающую на триэтиленкликоле.

Уникальность нашей технологии в сравнении с традиционными инженерными решениями состоит в том, что одно устройство способно решить ряд проблем, в том числе и таких, как сероочистка газов, их подготовка до требуемых параметров. Это особенно актуально для объектов, находящихся вдалеке от развитой инфраструктуры.

К преимуществам сотрудничества с научно-производственной компанией «Грасис» можно отнести полный комплекс технологических решений и поставок оборудования. Вы можете обратиться к нам не только за установкой обессеривания газов, но и за сооружением объектов «под ключ».

Более подробно с предлагаемым оборудованием «Грасис» можно ознакомиться по ссылке.

Технологическая схема

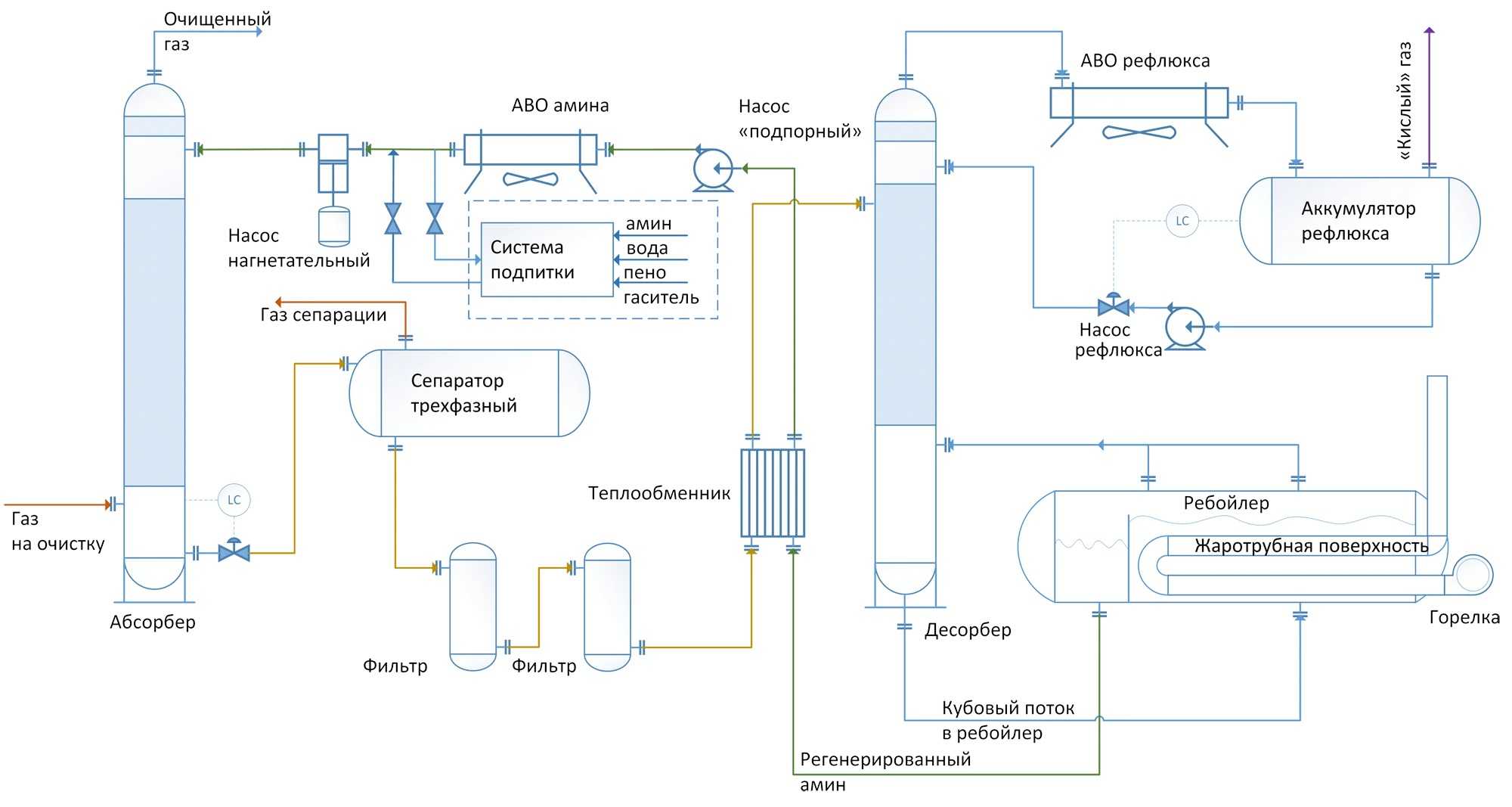

Схематическое изображение типичного технологического оборудования для очистки кислого газа регенеративным абсорбентом

Абсорбер

Кислый газ, подаваемый на очистку, поступает в нижнюю часть абсорбера. Этот аппарат обычно содержит от 20 до 24 тарелок, но для небольших установок это может быть колонна, оснащенная насадкой. Водный раствор амина поступает в верхнюю часть абсорбера. По мере того как раствор стекает по тарелкам вниз, он находится в контакте с кислым газом, поскольку газ движется вверх через слой жидкости на каждой тарелке. Когда газ достигает верхней части сосуда, практически весь H₂S и, в зависимости от используемого абсорбента, весь CO₂ удаляются из потока газа. Очищенный газ соответствует спецификациям по содержанию H₂S, CO₂, общей сере.

Сепарация и подогрев насыщенного амина

Насыщенный раствор амина покидает абсорбер внизу и проходит через клапан сброса давления, обеспечивая падение давления примерно на 4 кгс/см2. После снижения давления обогащенный раствор поступает в сепаратор, где выделяется большая часть растворенного углеводородного газа и некоторое количество кислого газа. Затем раствор протекает через теплообменник, нагреваясь от тепла горячего потока регенерированного амина.

Десорбер

Насыщенный абсорбент поступает в аппарат, где регенерация абсорбента происходит при давлении около 0,8-1 кгс/см2 и температуре кипения раствора. Тепло подается от внешнего источника, такого как ребойлер. Отпаренный кислый газ и любой углеводородный газ, не испарившийся в сепараторе, выходит сверху десорбера вместе с небольшим количеством абсорбента и большим количеством водяного пара. Этот поток паров проходит через конденсатор, обычно воздушный охладитель, для конденсации паров абсорбента и воды.

Смесь жидкости и газа поступает в сепаратор, обычно называемый рефлюксной емкостью (аккумулятором рефлюкса), где кислый газ отделяется от сконденсированных жидкостей. Жидкая фаза сепаратора подается обратно в верхнюю часть десорбера в качестве флегмы. Поток газа, состоящий в основном из H₂S и CO₂, обычно направляется на установку получения серы. Регенерированный раствор поступает из ребойлера через теплообменник с насыщенным / регенерированным раствором амина в аппарат воздушного охлаждения и далее в расширительный бак. Затем поток нагнетается насосом высокого давления обратно в верхнюю часть абсорбера, чтобы продолжить очистку кислого газа.

Система фильтрации

Большинство систем абсорбентов имеют средства фильтрации раствора. Это достигается путем пропускания насыщенного раствора амина из сепаратора через фильтр для улавливания твердых частиц, а иногда и через угольный фильтр. Цель состоит в том, чтобы поддерживать высокую степень чистоты раствора для избежания пенообразования раствора. Некоторые системы абсорбентов также имеют средства для удаления продуктов разложения, которые включают в себя поддержание дополнительного ребойлера для этой цели при подключении оборудования для регенерации.

Хемосорбционная очистка газа

Основным преимуществом хемосорбционных процессов является высокая и надежная степень очистки газа от кислых компонентов при низкой абсорбции углеводородных компонентов сырьевого газа.

В качестве хемосорбентов применяют едкий натрий и калий, карбонаты щелочных металлов и наиболее широко — алканоламины.

Очистка газа растворами алканоламинов

Аминовые процессы применяют в промышленности, начиная с 1930-го года, когда впервые была разработана и запатентована в США схема аминовой установки с фенилгидразином в качестве абсорбента.

Процесс был усовершенствован применением в качестве поглотителя водных растворов алканоламинов. Алканоламины, являясь слабыми основаниями, вступают в реакцию с кислыми газами H₂S и СО₂, за счет чего происходит очистка газа. Образующиеся соли при нагревании насыщенного раствора легко разлагаются.

Наиболее известными этаноламинами, используемыми в процессах очистки газа от H₂S и СО₂ являются: моноэтаноламин (МЭА), диэтаноламин (ДЭА), триэтаноламин (ТЭА), дигликольамин (ДГА), диизопропаноламин (ДИПА), метилдиэтаноламин (МДЭА).

До настоящего времени в промышленности на установках по очистке кислых газов в качестве абсорбента, в основном, применяется моноэтаноламин (МЭА), а также диэтаноламин (ДЭА). Однако в последние годы наблюдается тенденция по замене МЭА на более эффективный абсорбент — метилдиэтаноламин (МДЭА).

На риснке показана основная однопоточная схема абсорбционной очистки газа растворами этаноламинов. Поступающий на очистку газ проходит восходящим потоком через абсорбер навстречу потоку раствора. Насыщенный кислыми газами раствор с низа абсорбера подогревается в теплообменнике регенерированным раствором из десорбера и подается на верх десорбера.

После частичного охлаждения в теплообменнике регенерированный раствор дополнительно охлаждается водой или воздухом и подается на верх абсорбера.

Кислый газ из десорбера охлаждается для конденсации водяных паров. Конденсат в виде флегмы непрерывно возвращается обратно в систему для поддержания заданной концентрации раствора амина.

Щелочные (карбонатные) способы очистки газа

Применение растворов аминов для очистки газов с малым содержанием H₂S (менее 0,5% об.) и высоким соотношением СО₂ к H₂S считается нерациональным, так как содержание H₂S в газах регенерации составляет 3–5% об. Получение серы из таких газов на типовых установках практически невозможно, и их приходится сжигать на факелах, что приводит к загрязнению атмосферы.

Для очистки газов, содержащих незначительные количества H₂S и CO₂, в промышленности используют щелочные (карбонатные) способы очистки. Применение растворов щелочей (карбонатов) в качестве поглотителя повышает концентрацию H₂S в газах регенерации и упрощает схемы установок по производству серы или серной кислоты.

Промышленный процесс щелочной очистки природного газа имеет следующие преимущества:

• тонкая очистка газа от основных серосодержащих соединений;
• высокая избирательность к сероводороду в присутствии диоксида углерода;
• высокая реакционноспособность и химическая стойкость поглотителя;
• доступность и дешевизна поглотителя;
• низкие эксплутационные затраты.

Применение щелочных способов очистки газа также целесообразно в промысловых условиях для очистки небольших количеств сырьевого газа и при небольшом содержании в газе H₂S.

Достоинства и недостатки

Достоинства

1. Простота технологического оформления установки.
2. Удаление H2S из газов сжигания, что позволяет соблюдать экологические стандарты предприятия.

Коррозия трубопровода на установке производства серы

Недостатки

1. Непреднамеренная конденсация и накопление серы может привести к таким проблемам, как затруднение прохода потока технологического газа, закупорка твердой серой, пожар и повреждение оборудования.
2. Превышение предложения серы на рынке над ее спросом.
3. Коррозия и загрязнение оборудования вследствие присутствия аммиака, H2S, CO2 возможного образования серной кислоты.

Четыре варианта очистки алконоламинами

Алконоламины или аминоспирты – это вещества, содержащие не только аминовую группу, но и гидроксигруппу.

Устройство установок и технологии очистки природного газа алканоламинами отличаются преимущественно способом подачи абсорбирующего вещества. Чаще всего в чистке газа с применением этого вида аминов используют четыре основных методики.

Первый способ. Предопределяет подачу активного раствора одним потоком сверху. Весь объем абсорбента направляется на верхнюю тарелку установки. Процесс очистки происходит при температурном фоне не выше 40ºС.

Простейший способ очистки предполагает подачу активного раствора одним потоком. Эта методика применяется, если примесей в газе незначительное количество

Эта методика обычно используется при незначительном загрязнении сероводородными соединениями и углекислотой. Суммарный тепловой эффект для получения товарного газа при этом, как правило, невысок.

Второй способ. Этот вариант очистки применяется при высоком содержании сероводородных соединений в газообразном топливе.

Реактивный раствор в этом случае подают в два потока. Первый, объемом примерно 65-75% общей массы, направляется в середину установки, второй поставляется сверху.

Аминовый раствор стекает вниз по тарелкам и встречается с восходящими газовыми потоками, которые нагнетаются на нижнюю тарелку абсорбирующей установки. Перед подачей раствор разогревается не более чем до 40ºС, но в ходе взаимодействия газа с амином температура значительно повышается.

Чтобы из-за повышения температуры не падала эффективность чистки, избыток тепла отводится вместе с отработанным раствором, насыщенным сероводородом. А вверху установки производится охлаждение потока с целью извлечения остатков кислых составляющих вместе с конденсатом.

Второй и третий из описанных способов предопределяет подачу абсорбирующего раствора двумя потоками. В первом случае реактив подают одной температуры, во втором – разной

Это экономичный способ, позволяющий сократить расход как энергии, так и активного раствора. Дополнительный подогрев не производится ни на одном этапе. По технологической сути он является двухуровневой очисткой, предоставляющей возможность с наименьшими потерями подготовить товарный газ к подаче в магистраль.

Третий способ. Предполагает поставку абсорбера в очищающую установку двумя потоками разной температуры. Методика применяется, если кроме сероводорода и углекислоты в сыром газе есть еще и CS₂, и COS.

Преобладающая часть абсорбера, примерно 70-75%, разогревается до 60-70ºС, а оставшаяся доля только до 40ºС. Подаются потоки в абсорбер так же, как в вышеописанном случае: сверху и в середину.

Формирование зоны с высокой температурой дает возможность быстро и качественно извлечь органические загрязнения из газовой массы внизу очищающей колонны. А вверху диоксид углерода и сероводород осаждаются амином стандартной температуры.

Четвертый способ. Эта технология предопределяет подачу водного раствора амина двумя потоками с разной степенью регенерации. То есть один поставляется в неочищенном виде, с содержанием сероводородных включений, второй – без них.

Первый поток нельзя назвать полностью загрязненным. Он только частично содержит кислые компоненты, потому что часть из них удаляется в ходе охлаждения до +50º/+60ºС в теплообменнике. Этот поток раствора забирается с нижней насадки десорбера, охлаждается и направляется в среднюю часть колонны.

При значительном содержании сероводородных и углекислых компонентов в газообразном топливе очистку производят двумя потоками раствора с разной степенью регенерации

Глубокую очистку проходит только та часть раствора, которую нагнетают в верхний сектор установки. Температура этого потока обычно не превышает 50ºС. Здесь выполняется тонкая чистка газообразного топлива. Эта схема позволяет сократить расходы как минимум на 10 % за счет сокращения расхода пара.

Понятно, что способ очистки выбирают, исходя из наличия органических загрязнений и экономической целесообразности. В любом случае разнообразие технологий позволяет подобрать оптимальный вариант. На одной и той же установке аминовой обработки газа можно варьировать степень очистки, получая голубое горючее с нужными для работы газовых котлов, плит, обогревателей характеристиками.

Химизм процесса

Основные реакции

Процесс состоит из многостадийного каталитического окисления сероводорода по следующей общей реакции:

2H₂S+ O₂ → 2S +2H₂O

Процесс Клауса включает сжигание одной трети H2S с воздухом в реакторной печи с образованием диоксида серы (SO2) в соответствии со следующей реакцией:

2H₂S+3O₂ → 2SO₂+2H₂O

Оставшиеся несгоревшие две трети сероводорода подвергаются реакции Клауса (реакция с SO2) с образованием элементарной серы следующим образом:

2H₂S + SO₂ ←→ 3S + 2H₂O

Побочные реакции

Образование газообразного водорода:

2H₂S → S₂ + 2H2

CH₄ + 2H₂O → CO₂ + 4H₂

Образование карбонилсульфида:

H₂S + CO₂ → S=C=O + H₂O

Образование сероуглерода:

CH₄ + 2S₂ → S=C=S + 2H₂S

Выбор абсорбента для процесса очистки

Желаемыми характеристиками абсорбента являются:

• необходимость удаления сероводорода H₂S и других соединений серы.
• поглощение углеводородов должно быть низким.
• давление паров абсорбента должно быть низким, чтобы минимизировать потери абсорбента.
• реакции между растворителем и кислыми газами должны быть обратимыми, чтобы предотвратить разложение абсорбента.
• абсорбент должен быть термически стабильным.
• удаление продуктов разложения должно быть простым.
• поглощение кислого газа на единицу циркулирующего абсорбента должно быть высоким.
• потребность в тепле для регенерации или удаления абсорбента должна быть низкой.
• абсорбент должен быть неагрессивным.
• абсорбент не должен пениться в абсорбере или десорбере.
• желательно избирательное удаление кислых газов.
• абсорбент должен быть дешевым и легкодоступным.

К сожалению, нет ни одного абсорбента, который обладает всеми желаемыми характеристиками. Это делает необходимым выбор абсорбента, который лучше всего подходит для обработки конкретной смеси кислых газов из различных доступных абсорбентов. Кислые смеси природного газа различаются по:

• содержанию и соотношению H₂S и CO₂
• содержанию тяжелых или ароматических соединений
• содержанию COS, CS₂ и меркаптанов

Хотя кислый газ в основном очищается абсорбентами, для слабо кислого газа может быть более экономичным использование абсорбентов-поглотителей или твердых агентов. В таких процессах соединение химически реагирует с H₂S и расходуется в процессе очистки, требуя периодической замены очищающего компонента.

Мембранный способ очистки газов

В настоящее время одним из наиболее технологичных методов обессеривания газов является мембранный. Этот метод очистки позволяет не только избавиться от кислых примесей, но и одновременно осушить, отбензинить сырьевой газ и удалить из него инертные компоненты. Обессеривание газов мембранным методом применяется тогда, когда нет возможности удалить сернистые выделения при помощи более традиционных способов.

Мембранная технология сероочистки газов не требует существенных капиталовложений, а также внушительных затрат на монтажные работы. Эти устройства более дешевы как в использовании, так и в обслуживании. К основным преимуществам мембранного обессеривания газов следует отнести:

• отсутствие движущихся составных узлов. Благодаря этой особенности установка работает удаленно и автоматически, без человеческого вмешательства;
• эффективная компоновка обеспечивает минимизацию веса и площади, что делает эти устройства весьма востребованными на морских платформах;
• конструкция, продуманная до мелочей, позволяет в максимально возможном объеме проводить обессеривание и выделять углеводороды;
• мембранное обессеривание газов обеспечивает регламентируемые параметры товарного продукта;
• простота монтажных работ. Весь комплекс установлен на одной раме, что позволяет включить его в технологическую схему всего за пару часов.

Очистка гидроокисью железа

При
очистке газа с небольшим содержанием
H₂S
(до 0,5%) и при высоком содержании СО₂
использование аминовой очистки связано
со значительными энергозатратами. При
этом в большинстве случаев невозможно
получать серу как товарный продукт. В
этом случае экономически целесообразно
использовать схемы (рис.9.6), позволяющие
селективно извлекать сероводород с
помощью водного раствора гидроокиси
железа. Газ, содержащий H₂S,
поступает в сепаратор 1, где от него
отделяется жидкая фаза (углеводородный
конденсат, конденсационная и пластовая
вода). После сепаратора 1 в газовый поток
вводят водный раствор гидроокиси железа.

Так
как в основе процесса извлечения H₂S
лежит химическая реакция, то это позволяет
с успехом применять прямоточные
абсорбционные аппараты, что упрощает
обслуживание всей установки.

Д

Рис.9.6. Технологическая
схема очистки газа от сероводорода
растворами на основе гидроокиси железа:

1,
3 — сепараторы; 2 — прямоточный абсорбер;
4 — дегазатор; 5 — регенератор; 6 —
сборник серной пены; 7 — емкость отстоя
серного шлама; 8—компрессор; 9 —
насос-турбина; 10 — емкость регенерированного
раствора; I
— неочищенный газ; II
— очищенный газ; III
— газ дегазации; IV
— раствор сульфида железа; V—серный
шлам; VI
— воздух; VII
— раствор гидроокиси железа; VIII
— конденсационная жидкость

алее газожидкостный поток
поступает в контактор 2,заполненный
насадкой (например, кольцами Рашига),
или в змеевиковый абсорбер. При контакте
гидроокиси железа с сероводородом,
находящимся в газе, происходит извлечение
H₂S
с образованием твердого осадка сульфида
железа. В контакторе 2поддерживают
большую скорость газового потока (более
0,5 м/с), вследствие чего происходит вынос
жидкой фазы в сепаратор 3,где
происходит разделение потоков. Чистый
газ, пройдя каплеуловитель, направляется
в газопровод, а отработанный раствор
через насос-турбину 9поступает
в дегазатор 4,где
вследствие снижения давления (до 0,5—0,7
МПа) выделяются растворенные в поглотителе
углеводородные газы. После дегазатора4 раствор
сульфида железа подается в регенератор5, где
он контактирует с кислородом воздуха,
подаваемым компрессором 8.В процессе
регенерации при давлении 0,5— 0,7 МПа
сульфид железа окисляется до гидроокиси
железа, при этом выделяется сера, которую
в виде пены выводят из верхней части
регенератора 5и собирают
в пеносборнике 6.
Регенерированный поглотительный раствор
собирают в емкость 10,из которой
насосом-турбиной он подается в газовый
поток на стадию очистки. Из пеносборника
серный концентрат отфильтровывают на
фильтре 7и направляют
на дальнейшую переработку (получение
чистой серы, серной кислоты и пр.).

Выводы и полезное видео по теме

Со спецификой извлечения сероводорода из попутного газа, добываемого вместе с нефтью нефтяной скважиной, ознакомит следующий ролик:

Установку очистки голубого топлива от сероводорода с получением элементарной серы для дальнейшей переработки представит видео:

О том, как в домашних условиях избавить от сероводорода биогаз, расскажет автор этого видеоролика:

Выбор способа очистки газа, прежде всего, ориентируется на решение определенной задачи. У исполнителя есть два пути: следовать проверенной схеме или предпочесть что-либо новое. Однако главным ориентиром должна быть все же экономическая целесообразность при сохранении качества и получении нужной степени обработки.
