Виды и периодичность
Как всякое другое электротехническое средство, каждый элемент молниезащиты нуждается в постоянном контроле и визуальном обследовании. Периодическая проверка молниезащиты и её составляющих является обязательным условием надёжности и работоспособности всей системы в целом.
При рассмотрении вопроса о том, когда проводится проверка устройств молниезащиты, прежде всего, принимается во внимание тип предстоящего обследования. В соответствии с тем, что явилось причиной необходимости освидетельствования средства защиты, все эти мероприятия условно делятся на следующие виды:
В соответствии с тем, что явилось причиной необходимости освидетельствования средства защиты, все эти мероприятия условно делятся на следующие виды:
- плановые или сезонные проверочные испытания, организуемые и проводимые согласно ранее утверждённому графику;
- внеочередное обследование молниезащиты;
- пусковое (вводное) испытание молниезащиты.
Таким образом, проверка может быть запланированной или внезапной (внеочередной).
Плановая
Порядок проведения плановых (сезонных) проверок молниезащиты регламентируется требованиями инструкции РД-34.22.121-87, а также соответствующими положениями ПУЭ и ПТЭЭП. Согласно этим документам все подлежащие защите объекты по степени опасности хранящихся в них материалов и веществ подразделяются на категории, которые и определяют периодичность обследовании их состояния.
Для молниезащитных систем наружного размещения этот порядок оговаривается пунктом 1.14 «РД 34.21.122-87», определяющим сроки их проверки в зависимости от категории здания.
Так, для строений I и II категории проверки проводятся ежегодно перед наступлением грозового сезона, а на объектах с относительно низким уровнем опасности (III категория) защитные средства проверяют не реже 1 раза в 3 года.
Внеочередная
Внеочередные обследования молниезащиты необходимы в следующих внештатных ситуациях:
- при внесении в их конструкцию любых не предусмотренных проектом изменений, касающихся эффективности действия защиты;
- по окончании ремонта или завершившейся реконструкции здания, проводимых по результатам предыдущих проверок;
- в случае необходимости восстановления объекта после серьёзных аварий, стихийных бедствий или катастроф.
И, наконец, пусковые или вводные испытания устройств молниезащиты проводятся на этапе сдачи защищаемого объекта представителю Заказчика.
По результатам проведённых обследований подготавливается протокол проверки, который является основанием для ввода устройства в эксплуатацию.
Заземление и молниезащита в частном доме
Удары молнии могут привести к серьезным негативным последствиям. Чаще всего повреждается кровля и несущие конструкции, выходит из строя внешнее и внутреннее электроснабжение, возникают пожары. Наиболее тяжелыми из них считаются травмы различной степени тяжести, получаемые людьми и животными. Всего этого поможет избежать монтаж молниезащиты и заземления, обязательные для установки в частных домах. Они создаются в индивидуальном порядке, в соответствии с регионом, климатическим поясом, типом жилья и другими факторами.
Для определения объемов работ выполняются предварительные расчеты. Все это отражается в документации, включающей исполнительную схему, расчет высоты молниеотвода, смета на строительно-монтажные работы и ведомость затрачиваемых ресурсов. Если проектирование осуществлялось сторонней организацией, по окончании работ проводятся испытания и замеры, подтверждающие соответствие системы проектно-сметной документации. Эта процедура завершается актом приемки, в котором отражаются результаты проведенных мероприятий.
Молниезащита подразделяется на два основных вида:
- Пассивная включает в себя традиционные элементы – молниеприемник, токоотвод и заземляющий контур. После удара молнии электрический заряд уходит в землю по всей этой цепочке. Подобные системы не подходят для металлических кровель, что является единственным серьезным ограничением.
- Активная молниезащита работает на основе заранее подготовленного ионизированного воздуха, перехватывающего разряды молний. Данная система обладает большим радиусом действия, охватывая не только сам дом, но и другие объекты, расположенные рядом.
Конструкция типовой системы молниезащиты и заземления состоит из нескольких основных элементов:
- Молниеприемник. Его высота всегда превышает на 2-3 метра самую высокую часть здания. Он не должен располагаться еще выше, поскольку молнии будут ударять гораздо чаще. Изготавливается в виде металлического штыря или троса, натягиваемого над объектом.
- Токоотвод. Соединяет между собой молниеотвод и систему заземления. Изготавливается из металлической арматуры сечением не ниже 6 мм2, обеспечивающей свободный путь разряда в землю.
- Заземлитель. Изготавливается так же, как и обычный заземляющий контур. Состоит из двух частей – подземной и наземной.

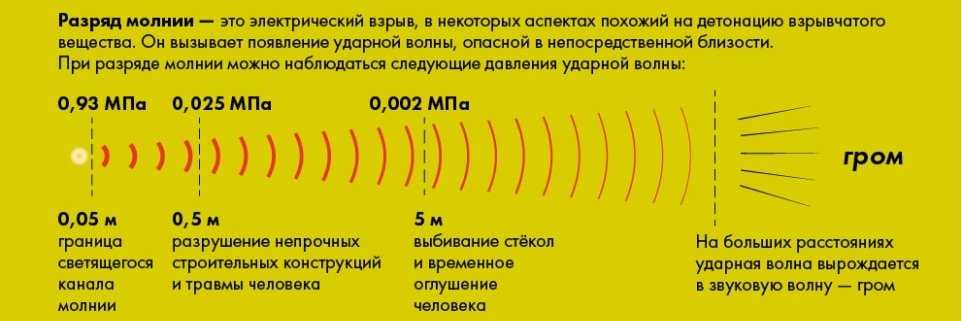

Опасность разряда молнии
Облака представляют собой водяной пар или мелкие кристаллы льда. Они постоянно движутся, трутся о теплые струи воздуха и электризуются. Когда разность зарядов между ними достигает критического значения, происходит разряд. Это и есть молния.
Когда между облаком и землей проводимость наименьшая, то молния ударяет в землю, весь накопленный заряд стекает в нее. Затем и нужно заземление, чтобы забрать на себя энергию разряда.
Молния ударяет в самую высокую точку сооружения, проходя минимальное расстояние от облака до объекта. По сути, получается короткое замыкание, протекают гигантские токи, выделяется огромная энергия.
Если молниезащита отсутствует, то вся энергия молнии воспринимается зданием и растекается по токопроводящим конструкциям. Последствия такого удара – пожары, поражения людей, выход из строя электротехники.
Части конструкции
Для более точного понимания сути требований следует принять во внимание, что типовая конструкция молниезащиты состоит из следующих основных частей:
- молниеприёмника, монтируемого в самой верхней точке объекта;
- специального ленточного токоотвода, используемого в качестве соединителя приёмника разряда с устройством заземления (ЗУ);
- самого заземлителя, обеспечивающего сток разрядного тока в землю.
Таким образом, каждый из составных элементов молниезащиты выполняет свою, вполне определённую функцию, удовлетворяющую требованиям действующих нормативов, в частности ПУЭ.
Особенности устройства
Как и у любой системы, у активной молниезащиты можно выделить ряд особенностей. В числе характерных преимуществ:
- Большая зона охвата. Монтаж активной молниезащиты позволяет защитить большую территорию по сравнению с аналогом, функционирующим по пассивному принципу. Дело в том, что, несмотря на присутствие молниеприемника (пассивного) на крыше, молния может ударить, например, в расположенный во дворе столб линии электропередач или иной возвышающийся объект. Подобное исключается в случае использования активного молниеприемника, так как элемент сам провоцирует разряд.
- Компактность. Несмотря на усложненное устройство активного приемника молний, его габариты остаются достаточно компактными, что не только упрощает процесс установки системы и снижает нагрузку на несущие конструкции, но и практически не привлекает внимания. Это позволяет устанавливать систему на любых строениях, вне зависимости от их архитектурного стиля.
- Эффективность. Активный молниеотвод обеспечивает более высокий уровень защиты не только строения, но и близлежащих территорий.
Что касается недостатков системы, здесь выделяют лишь сравнительно высокую цену оборудования и то, что некоторые ученые не подтверждают существенного повышения уровня защиты объекта от использования системы. К слову, первое частично компенсируется за счет того, что в силу большего охвата территории для защиты крупных объектов и территорий потребуется меньшее количество приемников, чем в случае с пассивными аналогами.
Подбор комплектующих
Если подготовительная сторона вопроса ясна, можно переходить к подбору комплектующих частей для формирования системы. Первое, что следует определить — схема молниезащиты.
В большинстве случаев система будет состоять из следующих элементов:
Активный молниеприемник — основная часть всего молниеотвода, которая устанавливается непосредственно на крыше строения. От качества этого элемента будет зависеть эффективность работы всей системы
Его конструкция может отличаться большей или меньшей сложностью (количество излучающих электродов, конденсаторы и пр.), поэтому при выборе важно рационально соотнести желание сэкономить и реальную эффективность работы.
Токоотводы — части системы, предназначенные для передачи переданного на приемник заряда к заземлителю
При их выборе необходимо обращать внимание на качество материалов изготовления, диаметр элементов. При прохождении энергии заряда молнии токоотводы будут нагреваться до высоких температур, из чего и следует исходить в процессе подбора компонентов.
Заземлитель — важный элемент, который осуществляет непосредственную передачу энергии молнии в землю
Конструкционно — эта часть не отличается сложностью (металлический стержень необходимой длины), однако при выборе необходимо обратить внимание на материал
Например, стальные заземлители могут покрываться слоем меди, что способствует повышению их эффективности.
Здесь же можно упомянуть и элементы крепежа, которые стоит выбирать, исходя из качества изготовления.
Внешняя, внутренняя молниезащита
Люди долгое время находились в активном поиске эффективных средств надежной защиты от негативного воздействия молнии. Современная эффективная защита сооружений и зданий состоит из несколько компонентов:
Внешняя молниезащита (перехватывает грозовые разряды, отводит их непосредственно в грунт).
Внутренняя защита от влияния молнии. Она необходима, в первую очередь, для того чтобы обеспечить полную защиту зданий и сооружений от повторного удара молнии, которого многие опасаются
В результате удара молнии может возникнуть перенапряжения, этого важно избежать. Это связано с тем, что каждый человек проявляет желание сохранить в идеальном состоянии все имеющиеся бытовые приборы и другое оборудование, которое находится в доме.
Уравнивание потенциалов металлоконструкций (единая система заземления объекта).. Важно заметить, что современная система обеспечения безопасности (защиты от молнии) справляется эффективно со своими главными задачами
Надежный молниеотвод способен своевременно улавливать грозовой разряд
Важно заметить, что современная система обеспечения безопасности (защиты от молнии) справляется эффективно со своими главными задачами. Надежный молниеотвод способен своевременно улавливать грозовой разряд. Он практически мгновенно отводится в почву и быстро нейтрализуется.
Известные компании готовы в любое время обеспечить безопасность от негативного воздействия молнии
В первую очередь оборудование, которое применяется для защиты от молнии должно создаваться только из надежных, прочных и проверенных материалов. Организация обязана иметь все необходимые сертификаты, подтверждающие полное право на проведения монтажных работ. Вам не стоит самостоятельно заниматься установкой молниеотводов: вы можете не только некачественно совершить процесс монтажа конструкции, но и навредить себе и сооружению.
Профессионалы займутся в любое удобное для потенциального клиента время не только проектированием системы, но в короткий срок смогут установить ее в вашем здании. Именно на этапе проектирования кровли необходимо заняться проектированием молниезащиты. Как отмечают опытные специалисты, это поможет сэкономить приличную сумму денежных средств. Данным правилом вам ни в коем случае нельзя пренебрегать.
Так вы сможете совершенно незаметно и достаточно аккуратно установить систему молниеотводов. Два важных процесса (молниезащита и заземление) неразрывно связаны между собой, поэтому их обязательно нужно делать совместно, для того чтобы избежать каких-либо недоразумений или неожиданных погрешностей.
Внешняя защита сооружений от удара молнии зависит от прямого назначения здания, насколько оно огнестойко. Эти характеристики обязательно нужно учитывать в ходе проектирования установки молниеотводов. Только в том случае, если вы позаботитесь о безопасности своего объекта, вам будет гарантирована надежность и спокойное проживание
Он практически мгновенно отводится в почву и быстро нейтрализуется.
Известные компании готовы в любое время обеспечить безопасность от негативного воздействия молнии. В первую очередь оборудование, которое применяется для защиты от молнии должно создаваться только из надежных, прочных и проверенных материалов. Организация обязана иметь все необходимые сертификаты, подтверждающие полное право на проведения монтажных работ. Вам не стоит самостоятельно заниматься установкой молниеотводов: вы можете не только некачественно совершить процесс монтажа конструкции, но и навредить себе и сооружению.
Профессионалы займутся в любое удобное для потенциального клиента время не только проектированием системы, но в короткий срок смогут установить ее в вашем здании. Именно на этапе проектирования кровли необходимо заняться проектированием молниезащиты. Как отмечают опытные специалисты, это поможет сэкономить приличную сумму денежных средств. Данным правилом вам ни в коем случае нельзя пренебрегать.
Так вы сможете совершенно незаметно и достаточно аккуратно установить систему молниеотводов. Два важных процесса (молниезащита и заземление) неразрывно связаны между собой, поэтому их обязательно нужно делать совместно, для того чтобы избежать каких-либо недоразумений или неожиданных погрешностей.
Внешняя защита сооружений от удара молнии зависит от прямого назначения здания, насколько оно огнестойко. Эти характеристики обязательно нужно учитывать в ходе проектирования установки молниеотводов. Только в том случае, если вы позаботитесь о безопасности своего объекта, вам будет гарантирована надежность и спокойное проживание.
Таблица допустимого сопротивления заземляющих устройств
Представляю вашему вниманию таблицу наибольшего допустимого сопротивления заземляющих устройств согласно ПУЭ. Для удобства использования данной таблицы указаны пункты из ПУЭ исходя из характеристики заземляемого объекта, согласно которых приняты значения сопротивлений.
Используя данную таблицу, вы сможете быстро найти требуемое значение сопротивления для заземляемого объекта.
Также советую ознакомится со статьей: «Сопротивление заземляющего устройства», в которой более подробно даны разъяснения по принятым значениям сопротивления заземляющего устройства.
Таблица — Наибольшие допустимые сопротивления заземляющих устройств
| Вид установки | Характеристика заземляемого объекта | Характеристика заземляющего устройства | Сопротивление, Ом |
| 1. Электроустановки напряжением выше 1 кВ, кроме ВЛ | Электроустановка сети с эффективно заземленной нейтралью (ПУЭ п.1.7.90) | Искусственный заземлитель с подсоединенными естественными заземлителями | 0,5 |
| Электроустановка сети с изолированной нейтралью при использовании заземляющего устройства (дугогасящий реактор или резистор) только для установки выше 1 кВ (ПУЭ п.1.7.96; таблица .1.8.38) | Искусственный заземлитель вместе с подсоединенными естественными заземлителями | 250/I, но не более 10 | |
| Электроустановка сети с изолированной нейтралью при использовании заземляющего устройства для электроустановки до 1 кВ (ПУЭ п.1.7.96) | Искусственный заземлитель с подсоединенными естественными заземлителями | 125/I, при этом должны быть выполнены требования к заземлителю установки до 1кВ | |
| Подстанция с высшим напряжением 20-35кВ при установке молниеотвода на трансформаторном портале (ПУЭ п.1.7.97; 1.7.101; 1.7.104) | Заземлитель подстанции | 4,0 без учета заземлителей расположенных вне контура заземления ОРУ | |
| Отдельно стоящий молниеотвод (ПУЭ п.4.2.137) | Обособленный заземлитель | 80 | |
| 2. Электроустановки напряжением до 1 кВ с глухозаземленной нейтралью, кроме ВЛ | Электроустановка с глухозаземленными нейтралями генераторов или трансформаторов, или выводами источников однофазного тока (ПУЭ п. 1.7.101) | Искусственный заземлитель с подключёнными естественными заземлителями и учетом использования заземлителей повторных заземлений нулевого провода ВЛ до 1 кВ при количестве отходящих линий не менее двух при напряжении источника, В: | |
| трехфазный | однофазный | ||
| 660 | 380 | 2 | |
| 380 | 220 | 4 | |
| 220 | 127 | 8 | |
| Заземлитель, расположенный в непосредственной близости от нейтрали генератора или трансформатора или вывода источника однофазного тока при напряжении источника, В: | |||
| трехфазный | однофазный | ||
| 660 | 380 | 15 | |
| 380 | 220 | 30 | |
| 220 | 127 | 60 | |
| 3. ВЛ напряжением выше 1 кВ | Опоры, имеющие грозозащитный трос или другие устройства грозозащиты, железобетонные и металлические опоры ВЛ 35 кВ и такие же опоры ВЛ 3-20 кВ в населенной местности, а также заземлители электрооборудования, установленного на опорах ВЛ 110 кВ и выше (ПУЭ таблица 1.8.38; п. 2.5.129) | Заземлитель опоры при удельном эквивалентном сопротивлении ρ, Ом*м: | |
| до 100 | 10 | ||
| более 100 до 500 | 15 | ||
| более 500 до 1000 | 20 | ||
| более 1000 до 5000 | 30 | ||
| более 5000 | 6*10-3ρ | ||
| Электрооборудование, установленное на опорах ВЛ 3 – 35 кВ (ПУЭ п.1.7.96) | Заземлитель опоры | 250/I, но не более 10 | |
| Железобетонные и металлические опоры ВЛ 3 -20 кВ в ненаселенной местности (ПУЭ п. 2.5.129) | Заземлитель опоры при удельном сопротивлении грунта ρ, Ом*м: | ||
| до 100 | 30 | ||
| более 100 | 0,3ρ | ||
| Трубчатые разрядники и защитные промежутки ВЛ 3 – 220 кВ (ПУЭ п.4.2.153) | Заземлитель разрядника или защитного промежутка при удельном сопротивлении грунта ρ, Ом*м: | ||
| не выше 1000 | 10 | ||
| более 1000 | 15 | ||
| Разрядники на подходах ВЛ к подстанциям с вращающимися машинами (ПУЭ п.4.2.162 пункт 2) | Заземлитель разрядника | 5 | |
| 4. ВЛ напряжением до 1 кВ | Опора ВЛ с устройством грозозащиты (ПУЭ п.2.4.38) | Заземлитель опоры для грозозащиты | 30 |
| Опоры с повторными заземлителями нулевого рабочего провода (ПУЭ п.1.7.103) | Общее сопротивление заземления всех повторных заземлений при напряжении источника, В: | ||
| трехфазный | однофазный | ||
| 660 | 380 | 5 | |
| 380 | 220 | 10 | |
| 220 | 127 | 20 | |
| Заземлитель каждого из повторных заземлений при напряжении источника, В: | |||
| трехфазный | однофазный | ||
| 660 | 380 | 15 | |
| 380 | 220 | 30 | |
| 220 | 127 | 60 |
Всего наилучшего! До новых встреч на сайте Raschet.info.
Что такое молниезащита зданий и сооружений
Коротко это комплекс действий и мероприятий, а также различные защитные приспособления для предотвращения аварий и возгораний в зданиях и сооружениях жилого и промышленного назначения при попадании в них молний.
Мероприятия по молниезащите подразделяются на внешние и внутренние. Внешняя защита состоит из устройств, которые перехватывают электрозаряд от молнии и направляют его в землю по специальным токоотводным каналам. Такие конструкции, смонтированные в соответствии с обязательными техническими правилами по молниезащите, надежно предохраняют строения и людей внутри них от поражения.
Внешние мероприятия по молниезащите зданий и сооружений делятся на активные и пассивные.
Пассивная защита представлена в следующих вариантах
молниеприемная сетка из стальных прутков или катанки, ее применение разрешают все нормативы по молниезащите, хотя при малых превышениях сетка не в состоянии защитить поверхность кровли достаточно надежно;
Пространственная сетка на крыше здания
- металлические прутья (от одного до нескольких штук) для приема разрядов молний, специальный кабель связывает их и заземляющие контуры- молниеотводы;
- молниепринимающие металлические тросы.
Все приспособления внешней молниезащиты имеют один стандарт и состоят из трех основных частей: перехватчика электроразряда из грозового облака – молниеприёмника; конструктивной части, проводящей электричество на заземлители, и заземляющего элемента, который выводит молниевый заряд в почву.
Внутренний комплекс мероприятий по молниезащите направлен на предотвращение вреда, который может получить электрооборудование от резкого скачка напряжения в сети в результате удара молнии. Исполнение внутренней молниезащиты представлено двумя типами: 1 – противостояние прямому удару молнии, 2 – противостояние непрямому удару, прошедшему вблизи зданий/сооружений.
Со вторичным воздействием молниевого разряда в виде высоких потенциалов внутри строений борются с помощью грамотной организации заземления. Электромагнитную индукцию в длинных железных конструкциях снимают с помощью установки перемычек из металла. Занос высоких электропотенциалов через вводы для коммуникаций предотвращают вентильными разрядниками и специальными искровыми прерывателями, которые срабатывают при резком скачке напряжения.
Вентильный разрядник РВН 0,5
Также проблема решается запрещением ввода воздушных линий для некоторых категорий сооружений и заменой их подземными кабельными вводами.
Определение уровня защиты объекта от попадания молнии
Как и большинство систем, молниеотвод активного типа монтируется в условиях необходимого уровня защиты объекта от попадания молнии. Этот критерий требует индивидуального расчета — следует учитывать ряд факторов:
- Среднегодовая продолжительность гроз. Речь идет о том, что в зависимости от территориального расположения вероятность поражения конкретного строения будет меняться. Соответственно, чем дольше и чаще происходят грозы, тем выше вероятность попадания разряда.
- Плотность попадания молний. Показатель рассчитывается на километр площади. Чем выше плотность молний, тем более мощной молниезащиты требует здание.
- Особенности рельефа. Важным при расчетах будет и конкретное расположение объекта на ландшафте. Специфика явления такова, что большему риску подвержены строения, расположенные на возвышенностях.
- Используемые материалы. Использование металлических кровельных материалов и обилие металла среди элементов каркаса способны повлиять на вероятность попадания молнии.
Более подробную информацию по вопросу можно почерпнуть из нормативного документа «Инструкция по молниезащите зданий, сооружений и промышленных коммуникаций» СО 153-34.21.122-2003
Однако стоит принять во внимание, что применение данной системы на территории РФ отдельно не регламентируется
Это важно учитывать как на этапе вычисления уровня защиты объекта, так и во время монтажа самой системы
Норма сопротивления контура заземления
Очень часто энергетики спорят на тему, какие должны быть нормы растекания тока контура заземления? Какова величина сопротивления контура заземления? Какое допустимое сопротивление контура заземления? Как правило, в таких спорах можно услышать разные цифры, одни называют 4 Ом, от других можно услышать 20 Ом, некоторые специалисты говорят, что сопротивление контура заземлителя не нормируется. Так какие же должны быть нормы и почему такая путаница?
Какие бывают испытания?
Начну с того, что поясню, какие бывают испытания. Электролаборатория проводит приёмо-сдаточные или эксплуатационные испытания. Приёмо-сдаточные испытания проводятся после окончания монтирования новой электроустановки, после того как, электроустановка смонтирована и сдана в эксплуатацию, с этого момента начинаются эксплуатационные испытания. Соответственно приёмо-сдаточные испытания проводятся только один раз, после окончания электромонтажных работ, а эксплуатационные испытания проводятся периодически, в процессе эксплуатации.
И так, существуют приёмо-сдаточные и эксплуатационные испытания. Приёмо-сдаточные испытания регламентируются Правилами Устройства Электроустановок (ПУЭ), а эксплуатационные Правилами технической эксплуатации электроустановок потребителей (ПТЭЭП).
Почему спорят специалисты?
Наконец, мы подошли к самому главному. Почему спорят специалисты, почему такие разные цифры они называют?
Во первых, нужно понять о каких испытаниях идёт речь. Если разговор идёт о приёмо-сдаточных испытаниях, то ответ нужно смотреть в ПУЭ, Глава 1.8, Нормы приёмо-сдаточных испытаний, а если об эксплуатационных, то ответ ищем в ПТЭЭП, Приложение 3, Нормы испытаний электрооборудования и аппаратов электроустановок потребителей.
Во вторых нужно понять предназначение контура заземления. Контур заземления бывает для подстанций и распределительных пунктов выше 1000 Вольт, воздушных линий электропередач до 1000 Вольт и выше 1000 Вольт и электроустановок до 1000 Вольт.
Какие нормы?
1. Контур заземления для электроустановки напряжением до 1000 Вольт:
ПУЭ, п. 1.8.39, таблица 1.8.38, п. 3 гласит: при измерении в непосредственной близости к трансформаторной подстанции, сопротивление контура заземления должно быть: 15, 30 или 60 Ом, при измерении с учетом естественных заземлителей и повторных заземлителей отходящих линий: 2, 4 или 8 Ом соответственно для напряжений 660, 380 и 220 Вольт.
ПТЭЭП, Приложение № 3, таблица 36 гласит: сопротивление контура заземления — 15, 30 или 60 Ом для напряжений сети 660-380, 380-220 и 220-127 Вольт соответственно (трёхфазная/однофазная сеть), а при измерении с учётом присоединённых повторных заземлений должно быть не более 2, 4 и 8 Ом при напряжениях соответственно 660, 380 и 220 Вольт источника трехфазного тока и напряжениях 380, 220 и 127 Вольт источника однофазного тока.
2. Контур заземления для трансформаторной подстанции и распредпунктов напряжением больше 1000 Вольт:
ПУЭ, п. 1.8.39, таблица 1.8.38, п. 1 гласит: при измерении в электроустановке с глухозаземленной и эффективно заземленной нейтралью, должно быть не более 0,5 Ом.
ПТЭЭП, Приложение № 3, таблица 36 гласит: при измерении в электроустановке напряжением 110 кВ и выше, в сетях с эффективным заземлением нейтрали, сопротивление контура должно быть не более 0,5 Ом.
В электроустановке 3 — 35 кВ сетей с изолированной нейтралью — 250/Ip, но не более 10 Ом, где Ip — расчетный ток замыкания на землю.
Как установить молниезащиту?
Комплекс средств молниезащиты можно условно разделить на две составляющие: защита от прямых ударов молнии и защита от ее вторичных воздействий.
- Внешняя молниезащита может быть изолирована от объекта или может быть установлена на нем. Она включает в себя отдельно стоящие или размещенные на кровле молниеотводы (молниеприемные мачты, молниеприемники), токоотводы на кровле и фасаде и заземление в грунте рядом с объектом или в подвальном помещении.
- Внутренняя молниезащита, представленная УЗИП, ограничивает электромагнитные воздействия тока молнии, предотвращает искрения внутри объекта, оберегает от повреждений электропроводку, электрооборудование, электронную технику.
Когда у вас появляется задача по оснащению какого-либо объекта молниезащитой – пройдите несколько этапов в такой последовательности:
Определение и формулировка исходных данных. Ответить на вопрос о том, как организовать молниезащиту конкретного объекта, можно только исходя из его характеристик
Поэтому важно выявить все особенности, важные для определения зоны защиты и места установки оборудования, проведения расчетов. Множество деталей определяются технологическими и архитектурными особенностями объекта защиты, особенностями выполнения инженерных коммуникаций
Чем более полной будет информация об объекте, тем больше вероятность не допустить ошибку на следующем ключевом этапе — при проектировании.
Проектирование. Проект определяет способ защиты и меры, которые потребуется принять, учитывая технологические особенности объекта. Этапы разработки технической документации: определение подходящего типа оборудования, расчет размеров и расположения молниезащитной сетки, расчет значения сопротивления заземлителя, разработка эскиза проекта, подготовка пояснительной записки и спецификации оборудования. Выполнение проекта включает в себя подготовку схем зон защиты молниеотводов и рабочих чертежей их конструкций. Расчет параметров системы должен производить квалифицированный инженер-проектировщик, руководствуясь рекомендациями следующих документов: 7-е издание «Правила устройства электроустановок» — «ПУЭ» 7
«Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» — СО 153-34.21.122-2003
ГОСТ Р МЭК 62561.3-2014
Доверьте этот ответственный этап профессионалу. Вы можете связаться с нами, и специалисты проектного отдела компании EZETEK подготовят индивидуальное решение по защите вашего объекта. Выбор устройств молниезащиты на стадии проектирования объекта позволяет существенно облегчить ее разработку и исполнение, максимально использовать заложенные в конструкции проводящие элементы, повысить эффективность защиты и минимизировать ее стоимость.
Монтаж на объекте. Установка внешней и внутренней молниезащиты должна выполняться специалистами с соответствующими навыками и опытом работы. Ключевые требования – строгое соответствие работ проектным решениям и подтверждение замеров показателей эффективности системы на заключительном этапе монтажа. Документация, которую предоставляет монтажная организация по завершению работ, включает в себя исполнительную схему или рабочий проект, паспорт, протокол с данными об измерениях сопротивления заземления, документ о гарантийных обязательствах.
Подробная инструкция по надежному заземлению системы молниезащиты здания
Чтобы гарантированно обезопасить себя от электрического разряда молнии, понадобится решить две проблемы: поймать сам разряд и отправить его в безопасное место, а именно – заземлить. Для начала займемся заземляющей конструкцией.
Наиболее популярным сооружением для заземления принято считать три заглубленных проводника, расположенных по углам равностороннего треугольника
Но, как показывает практика, это не аксиома, важно, чтобы устройство обеспечивало безопасность. Судя по требованиям ПУЭ, основной параметр – сопротивление конструкции должно быть не более 4 Ом
В среднем по стране таким условиям отвечают 3 заземляющих элемента, которые заглублены на 3-5 метров. Если же сопротивление будет больше 4 Ом, то допускается включение одного или нескольких дополнительных штырей. Эта мера поможет снизить сопротивление.
Размещение заземляющих элементов
Простое правило, которое никто не отменял, гласит: расстояние между проводниками должно как минимум соответствовать двойной глубине их забивания. Самый компактный вариант – равносторонний треугольник. Однако можно размещать штыри и в линию, инструкция по заземлению и молниезащите этого не запрещает, но при условии, если требования по расстоянию между ними соблюдены.
Еще один важный вопрос – материал элементов. Здесь на помощь опять приходит ПУЭ, где представлены три вида материалов: медь, черная и оцинкованная сталь. Для площади их сечения там также имеются конкретные требования:
- Диаметр круглой трубы из черной стали должен быть не менее 16 мм, медной и оцинкованной – 12 мм. В Правилах указан и уголок, но только из черной стали.
- Площадь поперечного сечения для черной стали 100 мм2 при толщине стенки 4 мм. Ограничения для оцинкованной стали – площадь поперечного сечения 75 мм2 при стенке в 3 мм. Соответственно для меди – 50 мм2 при 2 мм.
Арматура, как пытаются утверждать некоторые, не годится для организации заземляющего контура – она быстро ржавеет, а каленый верхний слой сказывается на электрических параметрах. Многие пытаются защитить металл от коррозии спецсредствами, но делать этого нельзя по той простой причине, что такое заземление абсолютно бесполезно. Ведь покрытие изолирует его элементы от грунта.
Как правильно соединить элементы заземления
Об идеальном решении говорить не приходится, но то, что соединение должно быть надежным и долговечным – не вызывает никаких споров. Черные металлы обычно соединяют при помощи электросварки, болты здесь будут слабым звеном – коррозия только нарушит проводимость. Без сомнения, сварной шов тоже не идеальное решение, но его можно обработать, только, понятное дело, не краской для дерева или винилового сайдинга.
Сваривать оцинковку нельзя – защитный слой на месте шва нарушается. Тут придется использовать специальные соединители, которые тоже изготовлены из оцинкованной стали. Подобным образом соединяют и медные элементы. Разумеется, есть для этого и технологии пайки, но обойдется такое удовольствие недешево.
Монтаж заземляющего контура системы молниезащиты: основные этапы
Итак, материал выбрали, со способом соединения определились, осталось смонтировать конструкцию. Для этого нужно выполнить ряд операций:
- Выбрать место для заземляющих штырей. Ближайший к фундаменту дома элемент должен находиться на расстоянии не менее 1 метра.
- В местах расположения штырей выкопать ямы глубиной 0,5-0,8 м, а затем соединить их канавами.
- Забить кувалдой заземляющие элементы чуть ниже начального уровня земли.
- Соединить штыри между собой при помощи ленты. Помним о площади поперечного сечения и толщине стальной пластины.
- Засыпать канаву землей и уплотнить.
Весьма желательно перед засыпкой проверить сопротивление конструкции. Помним, что оно не должно превышать 4 Ом.
Виды заземления: внешняя и внутренняя система
Заземление крыши с учетом организованной в доме внутренней системы защиты обособляет качественный результат устройства заземления любого объекта. Внутренняя система защиты сложнее в организации по сравнению с внешней.
Все смонтированные разрядные устройства электрических сетей дома, которые применяются для ограничения уровня напряжения, выступают основой внутренней заземляющей системы объекта.
Основная задача внешней системы заземляющего устройства кровли заключается в разрядке статического электричества. Реализуются заземление крыши и молниезащита металлической кровли в строгом соответствии со всеми профильными правилами устройства и монтажа таких систем.
Основные этапы производства:
Все крыши из металлочерепицы укладываются на деревянную обрешетку. Если заземление крыши выполняется профессионалом, и этот факт специалист учтет при выборе метода молниезащиты (активный, пассивный).
Вся конфигурация элементов защитных систем определяется на этапе их проектирования
Большое внимание уделяется выбору типа молниеприемников
Принципы действия молниеотводов
УЗИП – молниезащита
Работа этих устройств базируется на том, что молнии всегда бьют в наиболее высокие и выделяющиеся металлические части. Все молниеотводы имеют свою защитную зону – это территория, которая защищена от прямого попадания молнии. При приближении разряда самая первая молния поражает самую высокую точку здания или сооружения, а защита отводит электрическую энергию в почву, а сам охраняемый объект не затрагивается. В случае, когда размеры сооружения превышают размеры охранной зоны одного молниеотвода, устанавливают дополнительные устройства такого типа (три-четыре взаимосвязанных стержневых устройства, имеющих общее заземление).
Надежность защитных зон, которые обеспечивают молниеотводы, по ГОСТ подразделяется на типы: «А» – степень надежности приближена к ста процентам (99,5) и «Б» – степень защищенности от 95 процентов. Сама защитная зона имеет конусообразную форму, ее высота и площадь основания определяются габаритами здания. Самая большая высота громоотводов, которую допускают строительные нормы, составляет 150 метров.
