Все про электрику в каркасном доме

Разметка схемы

Работы начинают с поверхностной разметки мест прокладки, коммутации кабелей, точек холостого пересечения коммуникаций, зон монтажа элементов управления цепями и точек разбора электричества: выключателей, розеток, люстр, светильников, соединительных коробок, щитков. Разметку удобно производить цветным мелом — магистрали обозначаются одним цветом, элементы фурнитуры — другими.

После того как схема будет перенесена с бумаги на стены, обнаружатся «узкие места» — точки пересечения электрических проводов с другими коммуникациями: водопроводными отопительными трубами, вентиляционными желобами и т.п. Категорически не допускается соприкосновение токопроводящих элементов с металлическими составляющими внутридомовых коммуникаций. Места возможных соприкосновений и неудобные для работы участки можно обойти, а при необходимости сместить.

Свод правил о скрытой электропроводке

Строительные правила не устанавливают строгие рамки для прокладки проводки. Разрешено пропускать кабели в пустотах конструкций, теплоизоляционном слое, сквозь элементы каркаса без применения труб или втулок.

Основное требование – оболочка провода не должна быть горючей или распространять горение.

Пожар можно предотвратить или уменьшить его вероятность двумя способами: построить дом из негорючих материалов или устранить причину возгорания путем прокладки сетей из качественных составляющих с достаточной защитой от замыканий, перегрузок и утечек. Все компоненты сети – сечения, автоматика, длина цепей, электротехнические изделия, приборы – должны соответствовать друг к другу.

В России всегда предпочитали идти по первому пути, хотя он более трудоемкий, долгий и дорогой. За рубежом менее жесткое отношение к прокладке электропроводки.

Выбор материалов и безопасность

Чтобы снизить риск возникновения пожара, проводка в деревянном доме должна быть выполнена со строгим соблюдением ПУЭ и качественными материалами. Особенно это касается электросети, проложенной скрытым способом внутри стен коттеджа-каркасника. Не стоит также скупиться при выборе УЗО и иной защитной автоматики для вводно-распределительного щита. Все это непосредственным образом сказывается на безопасности эксплуатации электропроводки и всего дома.

При монтаже самое главное – это полностью исключить скрутки и спайки жил проводов в стенах. Подобные соединения являются наиболее уязвимыми местами. В каркасном коттедже они недопустимы. И все провода лучше брать сделанные из одного металла – алюминия либо меди. Совмещать и тем более соединять их напрямую без клеммника не стоит.


Соединение проводов с помощью клемм

Ввод кабеля в дом

Прежде чем по проводам внутри дома пойдёт ток, домовую электросеть необходимо подключить к сети поставщика электроэнергии. Ввод электрики в дом может осуществляться одним из двух способов:

  • Надземным;
  • Подземным.

Выбор одного из них зависит от расположения дома и бюджета строительства.

Подземный способ подсоединения внешней электросети считается более эстетичным и безопасным. В то же время, и стоит он дороже. Траншея, которая ведёт к дому, должна быть правильно обустроена, защищена от грунтовых вод и сдвигов земли. Обычно и требуемая длина кабеля больше.

Надземный или воздушный способ существенно дешевле. Но такой провод может, например, порваться от сильного ветра. Стоимость работ может вырасти, если расстояние от источника электроэнергии до дома превышает полкилометра — придётся устанавливать дополнительные опоры. Существуют различные ограничения относительно взаимного расположения электрических проводов и пешеходных дорог.

Независимо от выбранного способа ввода тока в дом, требования к самой проводке, по которой он будет подаваться, — одинаковы. Его жильность строго зависит от мощности передаваемой энергии. Если она стандартная и не превышает 220 В с однофазным подключением, кабель должен быть трёхжильным. Пятижильный необходим тогда, когда к каркасному дому подводят популярное нынче трёхфазное подключение, мощностью 380 В.

Первым делом, вводный провод подключают к счётчику. Его вешают с внешней стены дома, в доступном для контролёра месте, защищая герметичным коробом. Непосредственно от счётчика кабель заводят в строение. Для этого в стене сверлят дырку, а проводку размещают в гофрированном рукаве. В двухэтажных домах вводный провод протягивают по межэтажным перекрытиям. После того, как он заведён в дом, его подключают к внутридомовому распределительному щитку.

Между счётчиком и заводкой в дом должен находиться автоматический включатель, защищающий электросети в случае, если произойдёт повреждение с внешней стороны строения.

Проектирование электрической сети дома

Исходя из приведенной общей схемы электроснабжения дома, для проектирования электрической сети нам прежде всего необходимо рассчитать количество групп и распределить по ним нагрузки. Дабы сделать это нам необходимо определиться со способом монтажа проводки и подсчитать возможную нагрузку наших потребителей.

Выбор способа монтажа электропроводки

Начнем с выбора способа монтажа электрической сети. Электропроводка частного дома может быть выполнена открытым и скрытым способом. И от правильного выбора зависит не только количество групп, сечение проводов и суммарная стоимость монтажа, но и внешний вид всего дома.

На фото открытая электропроводка в деревянном доме

Итак:

  • Прежде всего отметим, что любой вид монтажа проводки может быть реализован в доме любой конструкции и из любых строительных материалов. Вопрос только в стоимости монтажных работ. Мы не будем приводить нормы монтажа для разных видов проводки в разных условиях. Эту информацию вы можете найти в других статьях на нашем сайте. Остановимся только на общепринятых нормах.
  • Открытая проводка нашла широкое применение в домах из горючих материалов. В первую очередь это дерево, СИП панели и другие виды горючих стройматериалов. Для таких домов цена монтажа открытой проводки зачастую значительно ниже. Скрытая же проводка потребует немалых финансовых вливаний, а ее монтаж трудоемок.
  • Скрытая проводка применяется преимущественно в домах их кирпича, пеноблоков и других не горючих материалов. Ведь такой вид проводки позволяет полностью скрыть инженерные сети, в то же время в домах из не горючих материалов она не предъявляет особых требований.

Расчет суммарной нагрузки дома

На следующем этапе проектирования вам необходимо рассчитать суммарную нагрузку по дому и по отдельным электроприемникам. Это необходимо для последующего формирования групп.

  • Для этого нам прежде всего необходимо определиться с количеством электроточек и их максимальной потребляемой мощностью. Это зачастую становится самой серьезной проблемой для не профессионалов, но де-факто в этом нет нечего сложного.
  • Каждая розетка или выключатель в доме смонтирован для определённого электроприбора или группы электроприборов. Нам достаточно выбрать наиболее мощный из них и в дальнейшем вести расчет для него.
  • Мощность электроприбора можно посмотреть в паспорте прибора. Так же ее может содержать инструкция по эксплуатации. Если у вас нет не того не другого, то примерную мощность вы можете узнать в нашей таблице.

Таблица мощностей электроприборов

Но в большинстве случаев мощность приборов указывается в Ваттах, а нам ее необходимо перевести в Амперы. Для этого можно воспользоваться законом Ома — . Вообще это упрощенный вариант формулы, но для наших целей этого вполне достаточно. Исходя из этой формулы у нас получается, что электроприбор мощностью в 1кВт для сети напряжением 220В потребляет электрический ток примерно в 4,5А.

Распределение нагрузок по группам

После того как мы рассчитали суммарную нагрузку по дому и для каждой отдельной электроточки, мы можем приступать к непосредственному созданию групп.

Итак:

Согласно п.9.– 88 номинальная мощность автоматических выключателей для питания групповых линий розеток и сети освещения не должна превышать 16А. Отталкиваясь от этого пункта распределяем наши нагрузки на отдельные группы.

Схема совмещенной электрической группы

Так же стоит помнить, что электропроводка в частном доме самому монтировать не легко. Поэтому не стоит располагать разные электроприемники одной группы в разных частях дома

Обычно это 1 – 2 смежных комнаты.
Еще одним аспектом на который стоит обратить внимание, это п.7.– 88. Он требует подключение розеток на кухне и в жилых комнатах к разным группам

Достаточно часто в розеточную группу кухни включают и розетку в ванной комнате.

  • В итоге у нас может получиться от 3 до 7 групп в зависимости от суммарной нагрузки. У некоторых может получиться более 10 групп. Но тут все уже зависит от размеров дома и количества электроприборов. Но согласно технических условий вводной автомат, который установлен на дом, редко превышает значения в 25А иногда 40А.
  • Об этом следует помнить и при разделении нагрузки по группам своими руками. Ведь вероятность того, что все электрические приборы будут работать одновременно достаточно низка. Поэтому следует трезво подойти к этому вопросу и выполнить распределение более взвешенно с учетом такого фактора как коэффициент использования.

Пожаро- и электробезопасность деревянного дома

Загорится ли деревянной дом от одной искорки — вопрос спорный. Чтобы не испытывать судьбу, необходимо исключить искрообразование в электроустановочных изделиях — розетках и выключателях. Для решения этой электротехнической задачки необходимо при организации системы электроснабжения загородного дома использовать высококачественную продукцию ведущих производителей (АВВ, Gira, Legrand, Schneider Electric и др.). К сожалению, электроустановочные изделия нередко приобретаются по остаточному принципу. Низкие цены и приемлемый дизайн — вот основные критерии выбора. О пожаро- и электробезопасности задумываются в последнюю очередь. А ведь именно эти показатели определяют качество электроустановочной продукции.

Пылевлагозащищённые электроустановочные изделия для наружного монтажа

В деревянных домах не рекомендуется использовать розетки и выключатели, токоведущие части которых закреплены на механизме из технического фарфора. Керамика — прекрасный диэлектрик, не горит и к тому же дёшево стоит. Но у неё есть один серьёзный минус — хрупкость. Под действием температурно-динамических нагрузок (периодическое нагревание и остывание при включении и выключении прибора) фарфоровый механизм покрывается трещинами и может даже лопнуть. Закреплённые на нём токоведущие части приобретают подвижность. В результате возникает неплотность контакта, что, в свою очередь, приводит к образованию искр и даже дуги утечки с характерным ярким свечением.

Розетка на керамическом основании

На деревянные стены следует монтировать розетки и выключатели с механизмом, изготовленным из термостойкого пластика. Такая основа хорошо воспринимает динамические воздействия и со временем не деформируется.

Розетки на пластиковом основании, подвергнутые воздействию открытого огня а) Основание из обычного пластика б) Основание из термостойкого пластика

К сожалению, на рынке присутствуют розетки и выключатели, изготовленные из дешёвого пластика. Бывает так, что при аварийном нагреве из розеток начинает капать расплавленное основание. Вместе с тем изделия из термостойких пластиков (поликарбоната или полиамида) способны выдерживать температуру до 130 °С без изменения геометрии. К тому же при выборе розеток и выключателей предпочтение следует отдавать продукции с надёжными винтовыми или пружинными зажимами.

Система электроснабжения загородного дома и участка должна быть организована в соответствии с действующими нормативными документами, в частности, «Правилами устройства электроустановок», ГОСТ Р 50571.3-94 «Требования по обеспечению безопасности. Защита от поражения электрическим током», «Рекомендациями по электроснабжению индивидуальных жилых домов, коттеджей, дачных (садовых) домов и других частных сооружений» и др. Приведём лишь некоторые положения:

  • При устройстве наружной сети, ввод электрокабеля в строение осуществляется от воздушной линии электропередачи. Прокладка проводов в трубах в земле не допускается.
  • Расстояние от проводов ответвления до земли должно быть не менее 6 м над проезжей частью и 3,5 м над пешеходными участками. Наименьшее расстояние от проводов ввода в дом до земли должно быть не менее 2,75 м. Наружные контуры электросети не должны пересекать проезжую часть владения.
  • Высота установки выключателей на стене должна приниматься 1,5 м от пола, штепсельных розеток — 0,8 -1,0 м от пола. Выключатели и розетки, применяемые для открытой электропроводки, должны устанавливаться на прокладках из непроводящего материала.

Электроустановочные изделия «Дачный этюд» и пылевлагозащищённые электроустановочные изделия

Установка комплектующих элементов

Все устройства, монтируемые в электрическом щитке имеют унифицированные стандартные размеры, что значительно облегчает их установку. В качестве основного крепления используется DIN-рейка, изготовленная в виде металлического профиля. Измерение посадочных мест производится в модулях. Данная единица соответствует одному месту, которое занимает однополюсный автоматический выключатель.

При расчетах количества мест, которые нужно предусмотреть в щитке, необходимо учитывать, что два модуля соответствуют двухполюсному автомату, а три модуля – трехполюсному. Для однофазного УЗО требуется два модуля, для трехфазного – четыре. Один клеммник занимает один модуль, а электросчетчику может потребоваться 6-8 модулей, в зависимости от его конструкции.

Сборку щитка в квартире рекомендуется выполнять на плоской и ровной поверхности, например, на столе. На стене эту процедуру проделывать гораздо сложнее и неудобнее. В любом случае крепление для щитка устанавливается еще до того как он будет заполнен оборудованием.

Первым всегда устанавливается вводное устройство автоматической защиты. Далее принципиальная схема может осуществляться на практике в двух вариантах:

  1. Линейная схема предполагает расположение всех УЗО после вводного автомата, а уже за ними располагаются автоматические выключатели. В этом случае на линии очень трудно обнаружить возникшую неисправность.
  2. Групповая схема. Вначале устанавливается общее УЗО для всей группы, а затем – автоматы. В этом случае при аварии отключается только одна группа, а все остальные продолжают работать.

Монтаж приборов выполняется по общим правилам:

  • Провода на входе и внутри щитка используются с одинаковым сечением.
  • Каждый прибор располагается на панели таким образом, чтобы вход был сверху, а выход снизу.
  • Зажимы многожильных проводов выполняются с помощью наконечников НШВИ.
  • Для соединения в одной клемме двух проводов используются специальные наконечники, предусмотренные для двух проводников.

Перед тем как приступать к расключению, к электрическому щитку необходимо подвести все провода, которые являются составными частями общей цепи квартиры или частного дома.

После подготовки можно приступать непосредственно к сборке. Все модули располагаются на DIN-рейке в соответствии с разработанной схемой и закрепляются при помощи фиксаторов. В случае необходимости каждое устройство можно сдвинуть в сторону, чтобы освободить место под следующий прибор. После этого все приборы соединяются между собой проводами, которые также требуют предварительной подготовки.

Распределительный щит

Распределительный щиток отвечает за то, как в дальнейшем по дому будет распределяться поступающая энергия. Порядок разводки от него должен быть чётко указан на разработанной заранее схеме.

Сам находится в том месте, где кабель внешней электросети вводится в дом. Он обязательно должен содержать автоматический включатель для защиты от короткого замыкания и перепадов напряжения.

Все остальные элементы подключаются после того, как кабель был подключён к вводному автомату. Это касается и автоматических выключателей исходящих линий, и УЗО, и дифференциальных автоматов.

Правила безопасности предполагают, что на каждое помещение в каркаснике выделят два автоматических выключатель — один из них будет отвечать за линию освещения, а второй — за розетки. В том случае, когда в помещении предполагается размещение какой-либо мощной бытовой техники, то под неё тоже выделяют свой автомат.

Материалы

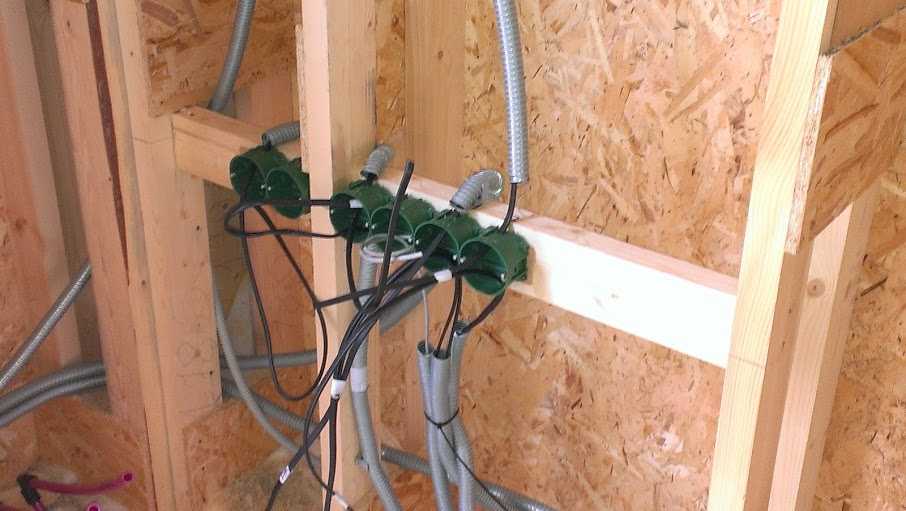

Для скрытой проводки в каркасном доме используют материалы, отвечающие повышенным требованиям пожаробезопасности. Это кабели, фурнитура, клеммы, колодки, гильзы, зажимы.

Кабель

С 2012 года ГОСТ 31565 предусматривает прокладку медножильного кабеля ВВГнг-ЛС для индивидуального жилищного строительства. Значение аббревиатуры ВВ – оплетка из ПВХ, Г – небронированный, нг – негорючий, ЛС – лоу смок (от англ. – низкий дым) – с низким выделением дыма. Большинство жертв пожаров погибают от продуктов горения, а не от огня, поэтому для жилых помещений допустимо использовать только проводку с индексом ЛС.

Кабель должен быть сделан по ГОСТУ, указанному на маркировке. Содержит от 1 до 5 жил разного цвета. Окраска соответствует стандартам:

  • Желто-зеленая – «земля»;
  • Синий или голубой – «ноль»;
  • Черный, белый, коричневый и другие – фаза.

Чаще всего в частных домах, для разводки внутри строения, применяют кабели сечения 1,5 мм², 2,5 мм² и 4 мм² для освещения, розеток или мощной бытовой техники соответственно. Площадь медной жилы для ввода не должна быть менее 6 мм².

Кабель ВВГнг-ЛС соответствует требуемым стандартам качества для прокладки цепей в каркасных домах, не возгорается до температуры 400°, срок службы – до 30 лет.

Электрическая фурнитура

К ней относятся монтажные и распаячные коробки, розетки, колодки, вилки, разъемы, переключатели, переходники, патроны. Строительный рынок предлагает разнообразные по качеству и дизайну изделия

Для эксплуатации в деревянном доме особое внимание уделяют материалу электрической фурнитуры – он не должен поддерживать горения

Розетки и выключатели подбирают, исходя из количества коммутируемых на одном месте однотипных приборов (двойных, тройных и т. д.), типа устройств (скрытых, накладных), токовой нагрузки.

Специалисты не советуют покупать продукцию у неизвестных или плохо зарекомендовавших себя производителей. Качество изделия – не только гарантия безопасности и долговечности использования электроустановок, но часто, и жизни человека.

Последовательность выполнения монтажных работ

Укладку проводки начинают после составления схемы, приобретения кабелей и комплектующих.

Установка контура заземления

Частные дома снабжают элементом, который:

  • защищает пользователя при пробое тока на корпус прибора;
  • обеспечивает безопасность работы устройств, функционирующих во влажной среде;
  • препятствует появлению помех в электросети.

Частные дома снабжают контуром заземления.

Контур устанавливают в грунте, в доме заземление подводят к электрическому щиту. Обязательной защиты требуют:

  • мощная бытовая техника;
  • осветительные приборы в помещениях с высокой влажностью.

Элементы распределительного щита

В этом блоке располагают:

  • общие УЗО и защитные элементы;
  • автоматы отдельных линий;
  • приборы учета;
  • нулевую и заземляющую шину.

Функции жилы в щите определяют по цвету оплетки:

  • синяя — ноль;
  • белая (коричневая или черная) — фаза;
  • желто-зеленая — заземление.

Распределительный щит — устройство для приема и распределения электрической энергии.

Окончательную сборку щита выполняют после укладки проводки.

Монтаж электропроводки открытого и закрытого типа

Электрические сети в новостройке укладывают 2 способами:

  1. Открытым, при котором провода фиксируют на стенах. Преимуществом метода является постоянный доступ к проводке. Открытая укладка сочетается не со всеми интерьерами. Кабель фиксируют скобами, при необходимости накрывают коробом. Отверстия для установки розетки делают буром или перфоратором.
  2. Скрытым, при котором требуется штробление стен. Провода прячут за облицовочным материалом. Такой способ электромонтажа считается более надежным, но трудоемким и сложным для начинающих электриков.

Разводка проводов своими руками

В наше время, в основном применяется скрытая проводка и это совсем неудивительно, поскольку современные направления в оформлении жилых помещений просто не допускают применения открытой проводки. Скрытая проводка технически легко организуется, как на стенах из кирпича, так и на стенах из дерева. Если стены кирпичные, то в них делают штробы (канавки), в которые укладываются провода, а затем их замазывают раствором или шпаклевкой. В случае использования гипсокартона, штробы не нужны, но тогда придется применить гофрированные рукава, которые крепятся к стене с помощью хомутов. Если дом из дерева, то можно поступить так же, закрыв все «художества» отделочным материалом.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

В любом случае необходимо придерживаться ряда требований, которые направлены на надежное и безопасное функционирование электрической проводки. К таким правилам следует отнести:

  • Провода прокладываются либо строго вертикально, либо строго горизонтально, без наличия скошенных или закругленных углов.
  • Все точки соединения должны располагаться в распределительных коробках.
  • Горизонтальная разводка должна находиться на высоте 2,5 метра от уровня пола. Вертикальная разводка должна проходить по линии розеток и выключателей.

Подобные правила, а также сохраненная схема электрической проводки дома смогут помочь в будущем, если потребуется ремонт. Тогда даже без схемы можно легко определить, где и как идут провода и как они подходят к розеткам, выключателям и другим устройствам. Во-вторых, подобная схема поможет не попасть в провода, если придется просверлить отверстия для того, чтобы закрепить на стене какой-то элемент декора или какой-то элемент мебели.

Как правильно соединять провода

Довольно частая проблема, которая возникает с ненадежной работой электропроводки, связана с плохими контактами, возникающими в результате плохих соединений проводов. Соединяются провода:

С помощью скруток. Как правило, такой способ соединения не применяется при соединении медных и алюминиевых проводов. Чтобы сделать соединение, концы всех проводов зачищаются от изоляции на 4 см, после чего нужные концы надежно скручиваются. После этого места скруток изолируются с помощью изоленты или термоусадочной трубки. Хотя и считается такое соединение ненадежным, такой способ соединения используется довольно часто. Это неудивительно, поскольку подобный тип соединения имеет ряд достоинств.

С помощью клеммных соединений. Для этого нужно применить специальные распределительные коробки, в которых предусмотрены металлические клеммы. Провода зажимаются с помощью винтов

Такой способ соединения считается более надежным, к тому же клеммы позволяют соединять провода из меди и из алюминия, что очень важно.

С помощью колодок с пружинами. Надежный контакт обеспечивается за счет пружины

Чтобы сделать такое соединение, достаточно зачистить конец проводки где-то на 1 см и вставить в гнездо.

Несмотря на подобные способы соединений электрических проводов, наиболее надежными считаются пайка и сварка, хотя не всегда имеется возможность это сделать, тем более, если дело касается сварки.

САМОЕ НАДЕЖНОЕ СОЕДИНЕНИЕ ПРОВОДОВ. Все типы соединений проводов. Как соединить провод.

Watch this video on YouTube

Какой тип соединения ни использовался бы, главная задача состоит в том, чтобы выполнить основные требования, что является залогом надежной и безопасной, во всех отношениях, работы электрической проводки, выполненной своими руками.

Не менее важный этап, это проверка правильности всех соединений, а также проверка на короткие замыкания и на целостность изоляции. Зачастую продается не сертифицированная продукция сомнительного качества, что визуально определить невозможно. Как правило, некачественная продукция в итоге и станет причиной различных аварийных ситуаций. Ввод в эксплуатацию возможен только в том случае, если электропроводку проверят специалисты из электролаборатории, которые после проверки выдадут на руки акт испытаний с подписями и печатями, указывающими на то, что электропроводку в доме можно эксплуатировать.

Заключение: проверка и подключение

После того, как вкручен последний винтик, владелец дома вызывает специалистов электротехнической лаборатории. Они проверяют правильность монтажа, испытывают и выдают на руки протокол и акт проверки.

Если есть навыки электромонтажных работ, правильно составлен план, схемы разводки по каркасному дому, то до 95% работ можно выполнить самостоятельно. Специалисты советуют, даже самые незначительные (на первый взгляд) мелочи, последовательность действий, записывать на бумажку (или видео с комментариями). Так впоследствии можно восстановить в памяти ход работ, найти ошибку или проконсультироваться с электриками.
