Устанавливаем розетку для электроплиты за 1 час самостоятельно

Подготовка проводки

В самом начале статьи разговор про проводку зашел неслучайно. Во-первых, от нее зависит безопасность всей системы. Необходимо не только грамотно выбрать провода с нужным сечением жил и материалом, из которых они изготовлены, не только корректно соорудить кабель-каналы, но и правильно соединить цепь, в зависимости от выбранного типа. Во-вторых, при подключении электроплиты 98% всего времени уйдет на организацию и контроль корректного подключения этого устройства к сети. Так что, говоря о подключении плиты, имеем в виду грамотный монтаж электроцепи.

Итак, схемы электрических цепей разделяются на 2 основных типа:

Петлеобразная проводка

При такой организации кабель возвращается обратно к силовому щитку. Получается, что все электроприборы, которые будут запитываться от этого кабеля будут соединены между собой последовательно. Однако все мы знаем, что в быту практикуется параллельное соединение потребителей. Именно это позволяет выдерживать уровень напряжения в любой точке проводки, равный 220 Вольтам. Практически все электрические устройства приспособлены для работы как раз с таким напряжением и любое отклонение рождает нерасчетный режим работы (на который не распространяется гарантия при ремонте). Для чего же может пригодиться последовательное соединение? Причин может быть несколько:

• Физическое ограничение по потребляемой мощности. Рассматривается ситуация индивидуального жилого дома. Такие строят, преимущественно, за городом, а там порой, ситуация «со светом» – не фонтан. Либо на дом административно накладывается какой-то лимит, либо устанавливается ограничитель отбора мощности, либо в сети просто нет лишних киловаттов. Иными словами, если наблюдается ситуация дефицита энергии, то некоторые приборы, которые потенциально могут работать при пониженном напряжении, имеет смысл соединить последовательно.
• Необходимость понижения рабочего напряжения в каждом потребителе. Иногда бывает экономически выгодно использовать менее мощные электроприборы (по самым разным причинам). Последовательное соединение позволяет понизить их напряжение, снизив и интенсивность потребления энергии.

Петлеобразная цепь дает ощутимый выигрыш в безопасности. Она лимитирована по мощности, а главное, сила тока, протекающая в ней, всегда будет постоянна. Поэтому последствия короткого замыкания куда как менее губительны.

Лучевая проводка

Это привычный нам всем двухжильный провод, жилы которого подключаются к разным контактам розеток. Он обеспечивает параллельное подключение всех приборов-потребителей. Это дает стабильность и расчетную работу всех задействованных электроустройств. Схема способна предоставить вам столько мощности, сколько приборов-потребителей будет подключено в сеть (в пределах пропускной способности жил проводов, разумеется).

Подключение к электросети мощной духовки

При подключении духовых шкафов мощностью более 3,5кВт (как правило в них еще встроена микроволновка), нужны несколько другие материалы:

медный трехжильный кабель ВВГнГ-Ls 3*6мм2

розетка и вилка для плит на ток 32А (заказать подобный разъем можно здесь)

диффавтомат 32А

провод ПВС 3*6, если в заводской комплектации не идет никакого соединительного провода

Здесь уже однозначно необходимо прокладывать отдельную линию от электрощита до места установки духовки.

Подключение в электросеть производится через мощную розетку 32А.

Фактически весь монтаж аналогичен подключению варочной панели. Как это делается, подробно с пошаговыми рисунками и фото можно прочесть в статье ”Подключение варочной панели”.

Рассмотрим подробнее подключение соединительного провода непосредственно к духовому шкафу.

Откручиваете сзади защитную панель и подводите к контактам провод ПВС 3*6. Для этого снизу обычно имеется отверстие.

С жил снимается изоляция и опрессовываются наконечники НШВ. Далее выполняется само подключение:

фазную жилу (серого или коричневого цвета) заводите под клемму с буквой ”L”

нулевую жилу (синего цвета) затягиваете на клемме с буквой ”N”

жилу заземления (желто-зеленую) – под винт клеммы со значком “заземления”

Если маркировки на клеммах нет, или она плохо различима, изучайте инструкцию и технический паспорт духового шкафа. Там обязательно должен присутствовать рисунок с наглядным обозначением, куда какие провода подключать.

Далее провод нужно зафиксировать хомутом и поставить на место защитную крышку контактов.

После этого, необходимо проверить работоспособность электрической духовки, подключив ее в розетку. Только убедившись в работоспособности, можно спокойно ее вставлять в заранее подготовленную нишу.

Если при первом подключении сразу перегорела лампочка подсветки, а остальное все исправно работает (вентилятор, тэны), не паникуйте. Вполне возможно, что из-за разности температур, после перемещения покупки с улицы в дом (зимой), внутри образовался конденсат. И это послужило причиной перегорания лампочки.

Они попросту лопнут при нагреве. Проверяйте температуру эксплуатации на цоколе и на упаковке.

Инструкция по установке

Монтаж усиленных комплектующих для электрических и индукционных плит доверяют специалистам. Но если есть опыт, можно справиться самостоятельно. Установка предполагает выполнение следующих шагов:

1. Отключение питания кабеля, с которым вы будете работать. После отключения электричества обязательно проверяют, что ток в проводе действительно отсутствует.
2. В выбранном месте с помощью перфоратора делают отверстие для стакана подрозетника (для силовой розетки скрытого типа).
3. В подрозетник продевают питающий кабель и снимают с него защитную оплетку. Освобожденные провода зачищают на 0,8-1 см.
4. Присоединяют провода к механизму розетки. Желто-зеленый провод, отвечающий за «землю», крепят к центральному заземляющему контакт. «Фазу» и «ноль» присоединяют к крайним контактам.
5. После того, как провода будут закреплены, подрозетник плотно фиксируют в стене, используя гипсовый раствор.
6. Когда раствор высохнет, механизм закрепляют шурупами и устанавливают верхний изолирующий корпус силовой розетки.

На этом процесс установки считается завершенным. Теперь подключают питание и проверяют, работает ли оборудование.

Некоторые советы для подключения

Инструкцией от производителя оговаривается обязательное подключение заземления для варочной поверхности. В соответствии с этим вид ее несколько отличается от обычных разновидностей инсталляций. Фото розетки для варочной панели, которая имеет заземление, представлено далее.

Ни в коем случае нельзя пользоваться этой техникой при отсутствии заземления или его некорректном выполнении. Категорически запрещается подключать проводник к трубам или стоякам. Заземление по такой схеме опасно для жизни.

Если же была приобретена техника с проводом для трехфазного изделия, но в квартире проведена однофазная сеть, можно выйти из такого затруднительного положения. Черный и коричневый провода, которые идут в комплекте с варочной поверхностью, соединяют через клемму вместе. Это будет провод фазы. Далее все подключается как обычно.

Частые ошибки при подключении

Если после подключения панель начинает работать непонятным образом – сама выключается, через несколько секунд может опять включиться. Не спешите грешить на неправильный монтаж.

Вполне возможно что в программе выставлена защита от детей, вода пролилась на сенсоры, или случайно нажали не на те кнопки. У некоторых моделей есть функция распознавания посуды. Пока не поставите на конфорку кастрюлю, разогреваться она не будет.

Еще одна распространенная проблема – работают только две конфорки из четырех, а остальные демонстрируют остаточное тепло (высвечивается буква H). Это связано с блокировкой при однофазном подключении трехфазных моделей.

Таким образом программно ограничивается мощность.

Поэтому сперва хорошо разберитесь с документацией и только потом обратно лезьте в клеммник подключения.

Можно ли подводить два кухонных устройства к одному разъёму питания

При правильной проводке электричества эти устройства подсоединяют к выводу для электроплиты. Часто мастера прибегают к тому, что отсекают штекер от духового шкафа и присоединяют устройство к электросети при помощи клемм. Недостатком такого метода выступает то, что в таком случае теряется гарантия на духовку по причине повреждения вилки.

Другим способом можно подключить эти два устройства, установив дополнительную розетку на духовой шкаф и на варочную панель отдельно. Но это надо предусмотреть ещё на этапе ремонта. Не все домовладельцы продумывают такие вещи на этапе ремонта, не спланировав расположение предметов гарнитура в кухне.

Третий способ способен решить эти неудобства просто. В этом случае не надо предварительных подготовок, ставить вспомогательные розетки или повреждать фидер штекера. При этом нет надобности выводить силовой фидер. Для подключения варочной панели и духового шкафа применяют составное гнездо, где совмещаются силовой электроразъём для электроплиты и классическая евророзетка для электропечи.

Заводской фидер оснащён маркированными жилами: белого, синего и жёлто-зелёного цвета. Для питания духовки от электричества также понадобятся:

1. Подрозетник.
2. Гнездо на электродуховку.
3. Штекер (нет в наборе).

Чтобы избежать вероятности удара электричеством, контроль доверяют автоматическому выключателю и УЗО. Его лучше предварительно приобрести для щитка. При надобности подключения духовки и варочной панели применяют дифференциальный выключатель, способный выдержать общую нагрузку. Устанавливать розетку надо на оптимальной и доступной высоте (в метре от пола), но нельзя её устанавливать за духовкой. Оптимальный вариант – по обе стороны прибора.

Отличительные особенности

Вне зависимости от того, будет устанавливаться розетка для варочной панели или духового шкафа, для них должна устанавливаться именно силовая розетка. Их существует достаточно много разновидностей – каждый производитель может делать дизайн по своему усмотрению, соблюдая при этом требования ГОСТа или ПУЭ. Ее главное отличие от бытовой это способность работать с токами высокой мощности, что отражается в толщине проводящих контактов.

Подавляющее большинство электроплит, варочных панелей и духовых шкафов имеют наружные металлические детали, которые при неблагоприятном стечении обстоятельств могут оказаться под напряжением. Для защиты человека и оборудования от поражения электрическим током в таких случаях применяется заземление, контакты которого в обычных розетках имеют вид прижимных усиков. Розетка для духового шкафа не может быть оборудована такой защитой, так как она является недостаточной при токах высокого ампеража. Как итог – розеточный контакт заземления вынесен на саму вилку отдельным штырем. Некоторые при этом путают трехштырьковую вилку с трехфазной, но на самом деле это фаза, ноль и заземление.

Подключение линии к электрощиту

При подсоединении конфорок или духового шкафа к электрическому щитку для каждого из этих устройств следует использовать одну линию, защищенную собственным автоматическим предохранителем. При этом для приборов с номинальным током 16 А используется автомат на 25 А, а для потребителей, сила тока которых составляет 32 А, – на 40 А.

В обязательном порядке нужно подключать защитное заземление. В таких приборах, как варочная поверхность или духовой шкаф, питающий кабель имеет одну заземляющую жилу, которая подсоединена к корпусу прибора и выведена для подключения к соответствующему контакту на электрической вилке. Заземляющая жила имеет желто-зеленый цвет изоляции.

Зачастую случается так, что выведенные для подключения плиты провода имеют одинаковый цвет изоляции либо их маркировка не соответствует общепринятой. При подключении своими руками такого потребителя следует обязательно убедиться, что все выводы подсоединены правильно.

Если фазную жилу идентифицировать достаточно легко при помощи обыкновенной индикаторной отвертки, то отличить нулевой провод от заземляющего часто оказывается намного сложнее. Для этих целей используется тестер.

Определение фазного, нулевого и заземляющего проводов может быть выполнено по следующему алгоритму:

1. На месте установки электрической розетки, которая предназначена для питания конфорок плиты или духового шкафа, определяется фаза с помощью индикаторной отвертки. Ее нужно подписать или пометить кусочком изоленты.
2. На электрическом щитке, к которому подключается розетка, определяется назначение каждого кабеля, уходящего к потребителю. Идентифицировать фазный и нулевой провода достаточно легко с помощью индикаторной отвертки. Что касается заземляющего кабеля, то он подключен к металлическому корпусу электрического щитка или к специальной клеммной колодке.
3. Нулевой и фазный провода отключаются от вводного автомата и соединяются между собой.
4. Со стороны потребителя с помощью тестера измеряется сопротивление между фазным и оставшимися двумя проводами. Уровень, соответствующий минимальному значению, укажет на нулевой кабель.
5. После того, как все концы проводов идентифицированы и подписаны, выполняется монтаж розетки и подсоединение кабеля к автоматическому предохранителю.

Особенности бытового прибора

p, blockquote 18,0,0,0,0 —>

Выбирая силовую розетку или разъем под нее, необходимо понимать, что подобная фурнитура предназначается для работы с оборудованием повышенной мощности. Возможность пропускать через себя большой ток, в сравнении с обычными бытовыми устройствами, считается их главной особенностью. К примеру, простые розетки допускается использовать с нагрузкой до 16 Ампер, с напряжением 220В.

p, blockquote 19,0,0,0,0 —>

Силовая фурнитура имеет маркировку типа 32А 220В, 40А 220В. Использование ее с током и напряжением, превышающим номинальные значения, приведет к нагреву клемм, мест соединений проводов и оплавлению пластика фурнитуры.

p, blockquote 20,0,0,0,0 —>

Розетка для индукционной плиты высокой мощности имеет рабочий механизм, наружную декоративную крышку и соединительные винты. В разобранном виде можно обнаружить на входе усиленные клеммы подключения питающего провода, а на выходе — соответствующие контакты, которые передают напряжение через вилку к бытовому устройству.

p, blockquote 21,0,0,0,0 —>

Если расстояние между плитой и стенкой минимальное, желательно сделать выбор в пользу внутренней розетки, с целью недопущения перегиба проводов и соприкосновения их с поверхностью устройства.

p, blockquote 22,0,0,0,0 —>

Как правильно заземлить электроплиту

Неверно заземленная электроплита опасна. На ее корпусе может быть высокое напряжение. Оно незаметно, пока через тело пользователя не пройдет цепь тока. Например, при касании одной рукой корпуса плиты, а другой — батареи. Конечно, поверхности всех современных электроприборов покрыты эмалью или порошковой окраской с добавлением пластика. Но это не значит, что можно игнорировать правила подключения.

В устаревших электросетях это частенько делают соединением квартирной точки нуля с контактом заземления. Это чревато возникновением аварийных ситуаций. При отгорании данной линии в щитке на прибор поступит высокое напряжение.

Еще опаснее, когда за дело берутся неопытные электрики в сетях, где кабели не помечены цветовой маркировкой. В этом случае фаза с нулем частенько меняются местами. Такое «заземление» сразу образует на корпусе плиты высокое напряжение. Поражение человека электротоком может произойти в любой момент.

Есть несколько вариантов заземления бытовой плиты. На каком остановиться – каждый решает индивидуально.

Чего нельзя делать ни в коем случае

Среди некоторых обывателей бытует мнение, что трубы центрального отопления, сделанные из металла, станут отличной точкой для подключения заземления. Пользоваться таким вариантом нельзя ни в коем случае. Подключение вывода земли к трубе батарей создает опасность для всех жителей дома.

Известны случаи, когда люди получали удар током. Есть и происшествия с летальным исходом,  соседи снизу нерадивого владельца электроплиты получали серьезнейшие электротравмы. Даже если устройство находится на первом этаже, и путь тока не несет явной опасности, вода внутри труб является проводником. И риск поражения жителей дома электротоком остается довольно высоким.

Исследование квартирного щитка

Узнать, заземлен ли щиток квартиры или общий на лестничной клетке, можно у обслуживающей дом компании или в ЖЭКе. Если там не могут дать однозначного ответа, лучше найти иной способ решения проблемы. Но если пользователь получает точные данные, желательно, документально подтвержденные — достаточно просверлить в металлической шине щитка отверстие и закрутить в него болт. Закрепив на нем желто-зеленый провод плиты, последнюю безопасно заземляют.

Создание заземляющего контура

Правила заземления объектов недвижимости подчиняются строгим нормативам, в которых описана как конструкция шины, так и ее сопротивление и другие параметры. Однако для бытовых условий при защите плиты систему можно упростить. Для создания заземляющего контура следует действовать так.

1. В землю вдоль стены дома на расстоянии от полуметра до метра друг от друга вбиваются три металлических прута диаметром 16 мм и более, длиной 250 мм и более. Как вариант, можно использовать стальные уголки.
2. Создается контур заземления привариванием к свободным концам прутов (уголков) стальной полосы шириной 40-50 мм, толщиной 5 мм.
3. От контура по стене выводится 8 мм стальная проволока. Одним концом она приваривается к полосе, на другой имеет пластинку с отверстием для болта.
4. Проволока выводится до уровня окна квартиры.
5. Изнутри, по полу или выше, выводится кабель заземления плиты.
6. Провод соединяется с пластинкой при помощи болта на высоте не менее 250 мм от земли.

Сделанный самостоятельно контур необходимо проверить. Для этого стоит пригласить специалиста региональных электросетей. Контур бытового назначения должен иметь сопротивление не более 8 Ом. Если данный параметр больше, потребуется вбить дополнительные прутки. Оптимальное значение контура заземления — 4 Ом и ниже.

Пассивная защита

Что делать, если заземлить плиту никак не получается? В этом случае применяются превентивные меры против поражения электротоком.

1. Плита размещается так, чтобы было невозможно одновременно коснуться ее корпуса и кранов, батарей, иных металлических предметов.
2. На полу возле плиты, в рабочей области, настилается диэлектрическое покрытие. Это резина, линолеум, минимум плотный сухой коврик.
3. Автоматы с тепловым расцепителем заменяются на дифференциальные. Последние реагируют на токи утечки в 30 мА и оперативно разорвут цепь при возникновении аварийной ситуации.

Диэлектрический коврик убережет от поражения электрическим током

Естественно, с плитой стоит обращаться крайне аккуратно. Отсутствие заземления грозит не только здоровью владельца устройства. Сама плита может стать источником, например, пожара, нанося значительный материальный ущерб.

Выбор места под розетку: технические нормы

Чаще всего розетки устанавливают под самими плитами или же в одном из шкафчиков столешницы в стене. При таком расположении пользоваться силовым устройством в последующем будет удобнее всего.

В любом случае располагать розетки на кухне, согласно нормативам, следует:

• вдали от раковин и источников огня;
• не ближе 60 см к газовым трубам;
• подальше от радиаторов отопления, канализационных или водопроводных магистралей.

Над столешницей силовые розетки монтируют на высоте не менее 5 см, а над поверхностью пола — 15 см. Такой метод установки исключает возможность затекания в устройство воды, к примеру, при приготовлении пищи или уборке.

Розетка под варочную панель

Современная кухня оснащена электротехникой покруче, чем звездолёты в старых фильмах. И требует ответственного подхода к выбору и монтажу проводки и электроустановочных изделий.

Начнём с того, коль вы решили обрадовать хозяйку кухни и установить массу современной бытовой техники, как мелкой, так и крупной — сначала займитесь новой электропроводкой. Для начала, разделите контур освещения и питания, а потом посчитайте количество техники и сколько будут «кушать» кухонные агрегаты.

Скорее всего, питающих контуров понадобится несколько. Чтобы не вешать для домашних грозные правила в стиле «стиралку и посудомойку одновременно не включать!».
Запомните!!!

Электрические варочные панели и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетки для них требуют отдельной выделенной линии электропитания от щитка.

Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.

Вопрос какую розетку выбрать для варочной панели, то тут все зависит от характеристик техники. Варочные панели и духовые шкафы бывают как однофазными, так и трехфазными и могут иметь мощность от 2,5 до 10 кВт.

Возможно, целесообразней будет питающий кабель от щитка подключить напрямую на клеммники панели, либо сделать соединение кабелей через мини-щиток, если поверхность идет в комплекте с кабелем. В этом случае вилка-розетка для варки не понадобятся.

Но про автомат и УЗО забывать не стоит, ставим их на линию электроплиты. Как их подобрать — описано ниже.

«Варка» и/или духовой шкаф мощностью до 3.5 кВт подключаются в стандартную розетку на 16 А/220 В. У духового шкафа в большинстве случаев установлен обычный провод и 16-ти амперная вилка (при независимом подключении), поэтому потребуется только розетка. У варочной панели вилки нет, поэтому подбирать придется и вилку, и розетку.

Для более мощных однофазных моделей электроплит и шкафов от 3.6 до 7 кВт понадобится силовая розетка с характеристиками 32 А/220 В и при необходимости — специальная вилка на 32А.

Трехфазная варочная поверхность и/или духовой шкаф требуют питания с вольтажом в 380 В и трёхфазную розетку на 20 Ампер, если мощность не выше 3.5 кВт или в 32 Ампера для мощной варки от 3.6 до 7 кВт.

Если в комплектации духового шкафа и/или варочной панели вилка не прилагается, то понадобится также 3-фазная вилка с соответствующим ампертражом.

Запомните!!!

Таким образом, нельзя заменить специальные розетки под варочную панель и духовой шкаф на модели для осветительных приборов и мелкой бытовой техники.

В вопросе куда устанавливать розетки под варочную панель, то тут особых требований нет. Обычно это цокольная зона кухни и высота установки 10 см (верхний край розетки). Если духовка смонтирована выше уровня стола, то розетку желательно также сделать поблизости.

Общее правило!

Скрытый монтаж или наружный

Это на ваш выбор, как удобней. Единственное правило — в деревянном доме выполняется наружная электропроводка, и все приборы устанавливаются такие же. Это требование электробезопасности, поскольку дерево — материал горючий и прятать в него провода и прочие источники возгорания категорически запрещено.

Это, кстати, касается и кухонной мебели. Если нужно установить розетку для духовки, а рядом запланирован шкаф, то вырезаем в задней стенке отверстие и монтируем всё в стену или на стену, но не на шкаф!

В случае бетонных или кирпичных стен можно использовать оба варианта монтажа розетки для электроплиты. С точки зрения безопасности скрытая установка предпочтительней.

Но если период ремонта давно закончен, сгодится и наружный монтаж с помощью кабель-каналов. При установке исключите контакт провода с горючими материалами, такими как дерево, неогнестойкие пластики.

Запомните!!!

Как правильно подключить электрическую плиту к розетке 220В своими руками

Самостоятельная установка электроплиты – крайне ответственное мероприятие, здесь важна каждая деталь. Потому без опыта и четкого представления, как стоит делать, лучше обращаться к специалистам. В любом случае схема монтажа примерно такая:

1. Подобрать необходимые материалы и инструменты, чтобы все было под рукой.
2. Открыть электрощит и оснастить его электронным автоматом, если его еще нет, от него уже можно тянуть кабель к электроприбору.
3. Осуществить монтаж розетки.
4. Учитывая особенности схемы плитки, надо подсоединить ее соответствующим методом.
5. Произвести пробный запуск системы.

Подключение напрямую считается наиболее безопасным, ведь отсутствие лишних кабелей существенно снижает риск перегрева устройства.

Если в процессе подбора и подключения возникают вопросы, ответы на большинство из них можно найти в инструкции по эксплуатации. Там есть поэтапное объяснение на разных языках, с помощью таблиц, графиков, изображений и схем. Эта информация рассчитана на доступность изложения разным категориям людей.

Через клеммник

Предполагает соединение без розетки, напрямую со щитком, где и контролируется все это оборудование. То есть, кабель берет начало в электрощите, проходит по стене перпендикулярно полу и параллельно потолку, сразу попадая в разъем.

Это надежный вариант, особенно если есть вопросы с обновлением устаревшей проводки в здании в целом.

Через обычную розетку

Чтобы соединять с розеткой, требуется проверить, проводит ли она ток, для этого применяется специальная отвертка, вставляется в отверстие. Если лампочка загорается, значит, фаза есть, можно продолжить подсоединение.

В случае отсутствия сигнала о наличии поставки тока работать техника от нее не будет.

Подсоединение провода

Обычно проводка позволяет соединять кабель электроприбора с коробкой розетки, а не через вилку, так как тогда сеть можно использовать дополнительно. Хотя отключать плиту придется другим способом, просто достать провод не получится.

Если создавать проводку смысла нет, то смонтированную розетку просто надо проверить спецприбором, чтобы узнать фазу.

Установка вилки

Если места для других бытовых приборов хватает, и периодически нужно отсоединять устройство от розетки, можно подключать его с помощью вилки. Ее нужно просто заранее приобрести и, следуя инструкции, соединить с кабелем прибора. Тогда многие манипуляции становятся проще, но проделывать такое можно только с устройствами на 220В.

Для осуществления подключения, как уже говорилось, потребуется иметь 3-жильный кабель, 3-контактные розетки силового типа и вилку с номинальным токовым параметром не меньше 32 ампер.

Подключение плиты без розетки

Иногда нет возможности осуществить монтаж силовой розетки для плиты. Но этот факт не является преградой для ее подключения. Ведь без электрической плиты сложно представить себе полноценную кухню.

В таком случае можно подключить плиту напрямую к питающему кабелю. Иногда его помещают в распределительную коробку, а все провода присоединяют к соответствующим зажимам клеммной колодки.

Также, возможен вариант, когда такая коробка не стоит, а питающий кабель просто выходит из стены. Смысл подключения от этого не изменится – будет таким же.

Подсоединение провода электрической плиты напрямую к питающему проводу можно осуществить своими руками

Во-первых, нужно раскрутить вилку электрической плиты и освободить провода, находящиеся в ней. Это, как правило, 3 провода – заземление, фаза и ноль.

Во-вторых, нужно отключить питающую линию, с которой предстоит работать, от сети. Обязательно убедиться, что электроэнергия не подается, чтобы уберечься от поражения током.

В-третьих, открутить шуруп с защитной накладки распределительной коробки. Здесь можно будет увидеть клеммную колодку, к которой подсоединены жилы питающего кабеля. В случае, когда не установлена распределительная колодка, удобнее будет ее поставить. Так соединение будет более аккуратным.

В-четвертых, предстоит провода силовой вилки плиты присоединить к соответствующим клеммам с проводами из распределительной коробки

Здесь важно не перепутать цвета – желто-зеленую жилу заземления вилки соединить с аналогичной питающего провода в коробке. Таким же образом подключить провод фазы и нуля

Если в комплекте с плитой нет силовой вилки, то провод можно подсоединить самостоятельно

Когда подключение закончено, нужно поставить назад защитную крышку распределительной коробки, затянуть шуруп. Все – можно проверять работоспособность электрической плиты.

Важно не забывать, что используя такой тип подключения, потребитель лишается гарантии. В случае возникновения поломки до истечения гарантийного срока, придется чинить технику за свой счет

Это один из неприятных моментов такого подключения.

Но есть и положительные стороны. Так, если в ближайшем будущем планируется замена старой плиты, то, работая с распределительной коробкой, несложно будет подключить все новое.

Когда все работы по подключению силовой розетки и плиты выполнены, нужно обязательно включить ее, чтобы убедиться, что все работает

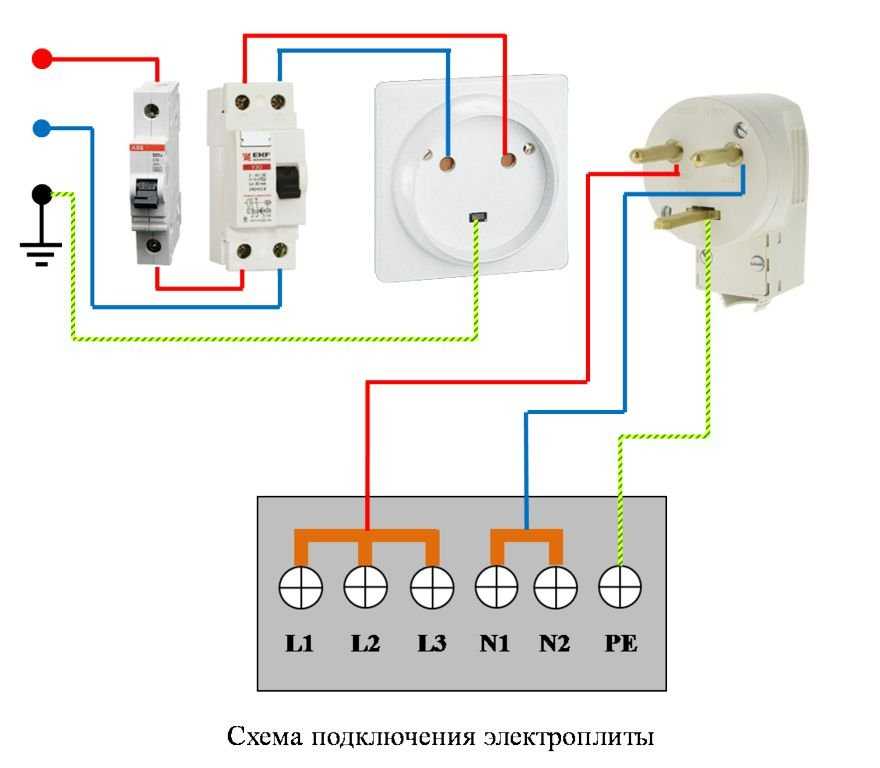

Схемы и способы подключения плиты

При отсутствии комплектации электроплиты электрокабелем питания потребуется его самостоятельное подведение, для чего осуществляется снятие задней защитной крышки кухонного оборудования, закрепленной на болтах.

При этом возможно однофазное (220 В), двухфазное или трехфазное (380 В)подключение. Для нахождения подключенного к фазе провода применяется электротестер, позволяющий прозвонить сеть.

Маркировка клеммных зажимов у плиты:

• L – фазы;
• N – нуль;
• И заземление, отмеченное спецзнаком РЕ.

При отсутствии перемычек между клеммами для однофазного и двухфазного подсоединения они изготавливаются из небольших кабельных отрезков.

Подключение к однофазной сети:

Расположение контактов в электроплите для включения провода – под защитной панелью.

Выбирается трехжильный кабель: 1 жила – фазный провод кофейный, серый или черный, 2 – ноль синего или голубого цвета, 3 – желто-зеленое заземление.

У электроплиты соединительных контактов больше

Обращая внимание на маркировку выводов, производится подведение кабеля. При наличии нескольких выводов «L» и 1-ой фазы в однофазной сети используют перемычки, укомплектованные с электроплитой

При наличии нескольких выводов «L» и 1-ой фазы в однофазной сети используют перемычки, укомплектованные с электроплитой.

Первоначально производится подведение заземления к выводу «РЕ», а после нуля к «N». При наличии нескольких выводов, применяют перемычку для соединения проводов между собой и к одному из выводов осуществляется подсоединение провода голубого окраса.

Подключение фазы осуществляется в последнюю очередь – соединение перемычкой всех выводов с маркировкой «L» и после подключения фазного провода.

Подключение к двухфазной сети:

1. Встречается редко и желательно использование четырехжильного кабеля: 2 жилы для фаз, другие 2-е – ноль и заземление.
2. Сначала производится подсоединение заземления.
3. После с использованием перемычки для нулевых выводов осуществляется подключение ноля.
4. При наличии в электроплите трех фаз, осуществляется соединение перемычкой двух из них и подсоединение к одному из выходов первой фазы, а оставшаяся станет вторым фазным проводом.

Подключение к трехфазной сети:

1. Потребуется пятижильный кабель: три жилы под фазы, другие две – заземление и ноль.
2. Первоначально осуществляется подключение заземления и нуля, при наличии нескольких нулевых выводов они предварительно замыкаются перемычкой.
3. К трем фазным выводам по отдельности производится подключение каждой фазы.
