Неоновый свет

Установка и подключение

Процесс монтажа неоновых ламп максимально прост. Сначала к выбранной поверхности крепится держатель осветительного прибора, а уже после устанавливают лампочки.

В процессе установки надо соблюдать несколько основных требований:

  1. Категорически запрещен монтаж конвертера на металлических конструкциях. Если такой необходимости не избежать, то используется специальная прокладка толщиной от 10 мм. Расстояние между лампой и металлической поверхностью должно быть не менее 40 мм.
  2. Прокладывая кабель, нужно применять держатели дистанционного типа, поскольку и он должен быть отдален от металлических конструкций на расстояние не менее 30 мм.
  3. При уличном монтаже важна дополнительная защита провода — применяются гофрированные шланги из ПВХ.

Неоновые светильники нельзя использовать в качестве основных приборов освещения

С другой стороны, с их помощью вы сможете создать неповторимую обстановку в доме, украсить фасад, летнюю веранду, беседку, привлечь внимание людей, проходящих мимо магазина, расставить акценты на наиболее ярких и важных элементах интерьера. При правильной и безопасной установке вы сможете наслаждаться полученным результатом в течение нескольких лет

На что обращать внимание при выборе

При выборе неоновых светильников для подсветки дома необходимо в первую очередь учитывать, где и в каких условиях они будут применяться. От этого будет зависеть не только срок их службы, но и зрительный комфорт восприятия света от них и общий декоративно-практический эффект. В первую очередь важны следующие критерии:

  1. Колбы неоновых трубок достаточно хрупки, поэтому их нужно устанавливать так, чтобы их не могли непредвиденно разбить.
  2. В ванной комнате лампы лучше устанавливать подальше от воды – например, вблизи потолка.
  3. Цвет и яркость светильника напрямую зависит от места монтажа – для спальной лучше подобрать спокойные тона, а для гостиной – яркие.
  4. Для размещения вблизи пола лампы должны иметь надежную защиту от повышенной влажности и механического повреждения.

По цвету, яркости и месту расположения неоновые лампы должны выбираться так, чтобы создаваемая ими подсветка гармонизировала с оформлением интерьера и дополняла основное освещение.

Неоновые лампы производства СССР и России[править | править код]

Неоновые лампы производства СССР и России представлены широким ассортиментом приборов, в том числе специального применения, имеющих различные габариты, характеристики, форму электродов: ВМН-1, ВМН-2, ИН-3, ИН-3А, ИН-25, ИН-28, ИН-29, ИНС-1, ИФ-1, МН-3, МН-4, МН-6, МН-7, МН-11, МН-15, 95СГ-9, ТН-0,2-2, ТН-0,3, ТН-0,3-3, ТН-0,5, ТН-0,9, ТН-1, ТН-20, ТН-30, ТН-30-1, ТН-30-2М, ТНИ-1,5Д, ТМН-2, ТНУ-2, УВН (ТНУВ), а также многочисленным семейством люминофорных ламп серии ТЛ.

Среди ламп специального применения следует отметить:

  • ВМН-1, ВМН-2 — волномерные неоновые лампы.
  • ИН-3 — лампа бокового свечения с направлением светового потока в одну сторону.
  • ИН-6 — управляемая трёхэлектродная неоновая лампа. Тиратроном не является, имеет несколько иной принцип действия. Разряд в ней зажжён постоянно, но, в зависимости от управляющего напряжения, перескакивает то на индикаторный, то на вспомогательный катод. Управляется такая лампа отрицательным напряжением величиной в несколько В, подаваемым на индикаторный катод. Электроды лампы расположены таким образом, что когда разряд горит на индикаторном катоде, он хорошо заметен оператору, когда на вспомогательном — нет.
  • ИН-21 — лампа, способная без отрицательных для себя последствий выдерживать высокую температуру, и потому применяющаяся в электроплитах, в частности, модели «Электра-1001». Имеет электроды, выполненные в форме полукругов, отличается высокой эстетичностью.
  • ИН-25 — неоновая лампа с уменьшенным отношением диаметра баллона к диаметру светящегося пятна, для матричных табло с улучшенными эргономическими показателями.
  • ИН-28 — трёхэлектродные неоновые лампы с гибкими выводами, имеющие срок службы не менее 5000 часов, несмотря на значительный ток разряда (до 15,6 мА). Применяются в метрополитене в качестве единичных элементов надтоннельных табло системы ЭСИЧ.
  • ИФ-1 — индикатор ультрафиолетового излучения, в частности, для датчиков пламени. Принцип действия неизвестен, по всей видимости, на лампу подают напряжение чуть ниже напряжения зажигания, а при наличии излучения она зажигается.
  • МН-3 — лампа с пониженным напряжением горения (около 40 В). Электроды изготовлены из чистого железа, молибдена, никеля. Катоды покрыты тонкой пленкой бария, кальция или цезия для снижения напряжения горения. Дополнительным ионизирующим фактором выступает таблетка радиоактивного материала, прикрепленная к внешнему электроду.
  • УВН (по новой системе обозначений — ТНУВ, а название УВН перешло к прибору, в котором она применена) — лампа с сужением в середине колбы для увеличения напряжений зажигания и горения, предназначена для указателей высокого напряжения.

Обозначения отечественных люминофорных неоновых ламп состоят из букв ТЛ, буквы, означающей цвет свечения (О — оранжевый, Г — синий, З — зелёный, Ж — жёлтый), числа, характеризующего номинальный ток разряда в мА, и числа, характеризующего напряжение зажигания в сотнях вольт. Например, ТЛО-1-1 — лампа оранжевого свечения на ток в 1 мА с напряжением зажигания в 100 В. По другой версии, первая цифра обозначает типоразмер: 1 — баллон малого диаметра, цоколь E10 либо Ba9s, 3 — баллон большого диаметра, цоколь Ba15s, а вторая — код напряжения зажигания: 1 — 145 В, 2 — 185 В, номинальный ток же во всех случаях одинаков и составляет 1,3 мА. Долговечность этих ламп при номинальном токе меньше, чем у ламп без люминофора: 2000 часов, продление их срока службы возможно тем же способом, что и для обычных неоновых ламп — уменьшением тока.

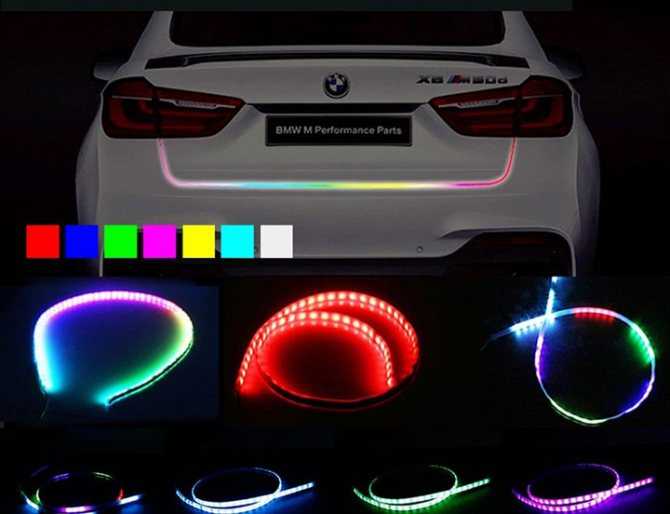

Как подключить светодиодную ленту в авто — 2 способа.


С момента появления светодиодного освещения его активно стали использовать во всех автомобилях. При этом, кроме замены обычных ламп на диодные, многие умельцы нашли разнообразные способы применения и для светодиодной ленты. Причем, даже в тех местах, где подсветки и освещения никогда и не было.

Смонтировать дополнительное освещение в авто можно в нескольких ее частях и узлах:

Здесь можно обойтись совсем короткими отрезками, которые остались у вас после ремонта освещения в доме или квартире.

Такую подсветку еще прозвали «ангельские глаза». Просто пускаете ленту по периметру фар, причем не обязательно по всей окружности.

Помимо дизайна, это еще и улучшит ближний свет. Некоторые дорогие иномарки уже изначально идут с таким тюнингом.

Здесь не должно быть разноцветной RGB радуги.

Лента монтируется на днище или порогах. В итоге получается эффект парения авто в воздухе над дорогой.

Только не приклеивайте светодиоды в месте установки домкрата. Иначе это будет одноразовая подсветка, до первого подъема машины при ремонтных работах.

Все эти подсветки можно сделать своими руками и подключить двумя способами:

Самое главное, правильно подобрать источник питания и саму светодиодную ленту.


Сетевое напряжение в автомобиле 12В. По крайне мере, таким оно должно быть теоретически.

Однако в реальности, данное значение запросто может превышать 14В и более. Светодиодная лента, которая изначально рассчитана на 12 вольт, очень не любит перенапряжение.

Из-за этого выходят из строя и перегорают кристаллы светодиодов.

Обратите внимание, что разного рода зарядки для мобильных телефонов от прикуривателя также не подойдут. У них выходное напряжение обычно около 5В, а вам нужны стабильные 12В

Некоторые пытаются исхитриться и искусственно понизить напряжение. Для этого заранее просчитывают потребление подсветки и подключают перед лентой мощное сопротивление.

Характеристики

Лампы различаются друг от друга конструкцией и техническими характеристиками

Для потребителя важно знать свойства тех или иных источников света. Ознакомимся с ними подробнее. Мощность

Измеряется в Вт. Мощность говорит о количестве электричества, которое потребляет источник света. Чем она больше, тем ярче светит лампочка. Одновременно большая мощность говорит о больших расходах на электроэнергию и размере счетов за нее

Мощность. Измеряется в Вт. Мощность говорит о количестве электричества, которое потребляет источник света. Чем она больше, тем ярче светит лампочка. Одновременно большая мощность говорит о больших расходах на электроэнергию и размере счетов за нее.

Поскольку номинальная мощность напрямую зависит от конструкции, то для сравнения разных типов ламп удобнее использовать другую характеристику – световой поток.

Световой поток. Измеряется в лм. Световой поток показывает, насколько ярко светит лампочка. Новые модели источников света (люминесцентные и светодиодные) имеют большую яркость при меньшей мощности. Именно за счет этого достигается энергосбережение.

Сравнительная характеристика мощностей самых популярных бытовых лампочек со световым потоком 1200 лм приведена в таблице.

Таким образом, при равном световом потоке мощность светодиодных ламп более чем в пять раз меньше, чем у ламп накаливания.

Светоотдача. Измеряется в лм/Вт. Светоотдача показывает световой поток в расчете на 1 Вт мощности. Также удобный параметр для сравнения разных типов осветительных приборов. Чем больше светоотдача, тем меньшая мощность обеспечивает максимальную яркость.

Коэффициент цветопередачи (Ra, CPI). Показывает, насколько искажаются реальные цвета при искусственном освещении. Обозначается цифрами от 1 до 100. Чем ниже значение коэффициента, тем сильнее искажаются оттенки. Индекс 100 означает, что цвета передаются максимально точно. Для зрения в помещении безопаснее использовать источники света с Ra не менее 80.

Цветовая температура. Измеряется в К. Определяет теплоту света, ведь разные цвета в зависимости от освещения воспринимаются глазом по-разному.

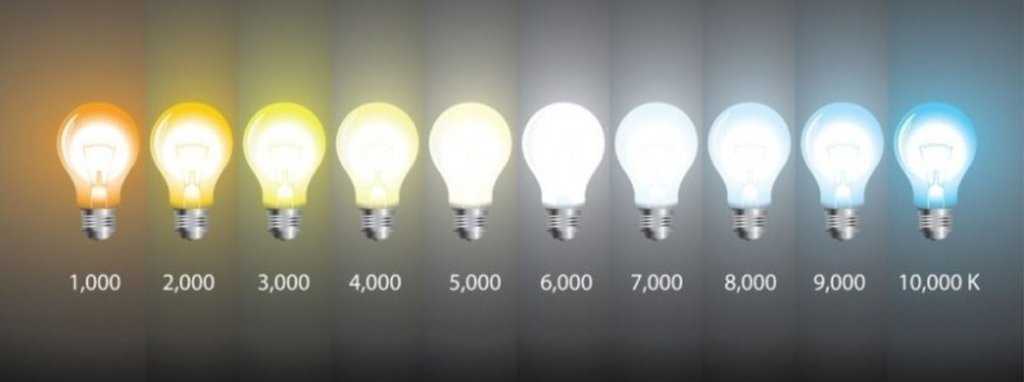

Цветовая температура

Различают несколько типов цветовых температур:

  • 2700-3200 – теплый белый;
  • 3300-4000 – нейтральный белый;
  • 4000-5000 – холодный белый;
  • 5000-6000 – дневной свет;
  • свыше 6000 – холодный дневной.

Цветовая температура заметно влияет на настроение и работоспособность человека. При выборе ламп, особенно для домашнего и рабочего использования, внимательно изучите маркировку. Помните, что теплый цвет способствуют расслаблению, а холодные – бодрости и работоспособности. Но в больших количествах холодный свет угнетает нервную и зрительную систему. Подробнее можно почитать в статье о цветовой температуре

Срок службы. Это количество часов, которое прослужит источник света. На упаковке обычно указывается срок службы при работе в идеальных условиях. В реальных он может отличаться от заявляемого производителем. Сроки службы популярных бытовых лампочек приведены в таблице.

К тому же у многих моделей источников света со временем падает яркость. Это происходит из-за физических процессов, которые делают возможным само свечение. К таким лампам относятся светодиодные, газоразрядные.

Угол рассеивания света. Это угол, на который расходится световой поток. Лампа накаливания светит во все стороны на 360⁰. Но не все виды источников света могут похвастаться тем же. Например, из-за конструктивных особенностей led  (и других типов) угол рассеивания составляет от 30⁰ до 360⁰.

Угол рассеивания света

Исходя из задачи светильника, выбирается оптимальный угол. Для точечной подсветки достаточно 30⁰, а для общего освещения лучше выбирать максимальный угол.

Коэффициент пульсации (мерцания). Характеризует равномерность освещения. Измеряется в процентах. Чем меньше коэффициент, тем ровнее световой поток, тем меньше будут уставать глаза. В идеале для дома и офиса стоит выбирать источники света с коэффициентом пульсации около 5%. Лампы с коэффициентом свыше 35% опасны для зрения.

Варианты подсветки

Неоновые лампочки отличаются своим эффектным ярким свечением, которое создается за счет определенных процессов внутри устройства. Непрерывное движение атомов приводит к их столкновению, вследствие чего они делятся друг с другом энергией с некоторым количеством тепла.

Иными словами, осуществляется возбуждение атомов, благодаря чему увеличивается уровень энергии. В процессе выделения тепла возможен спуск электрода на уровень ниже. На последнем этапе происходит выброс излишка энергии в лампе в виде фотона. Таким образом создается неоновое освещение.

Сравнивая данные светильники с другими видами ламп, можно отметить, что первые более долговечны. Такое обстоятельство связано с отсутствием у неоновых ламп нитей накаливания, вызывающих электронную эмиссию. Вместо этого в данных устройствах эмиссия создается при помощи электродов, которые на протяжении всей своей работы не нагреваются. Поэтому неоновые осветительные приборы имеют второе название – «холодный катод».

Если в лампе в качестве газа используется неон, то световой поток будет иметь оранжевый цвет с красноватым оттенком. Для того, чтобы получить другой окрас, применяют следующие способы:

использование другого газа

Так, например, гелий придает освещению розовый оттенок, аргон – синий, а криптон сделает поток света зеленым. Для получения промежуточных цветов прибегают к смешиванию газов в различных пропорциях. Однако вне зависимости от того, какой инертный газ входит в состав лампы, все эти устройства носят название «неон».

применение люминофоров

Такой способ предполагает собой нанесение на лампу разнообразных химических веществ.

Неоновая лента является довольно популярной разновидностью таких осветительных приборов. Еще ее называют гибким неоном. Данное устройство представлено светодиодной гирляндой, установленной в ПВХ-трубку.

Ассортимент неоновых лент состоит из разноцветных и однотонных изделий. Можно выделить следующие достоинства гибкого неона:

  • защита от механических повреждений. Так, например, лампы из стекла имеют риск быть разбитыми, ленты же исключают такую возможность, поэтому их с полной уверенностью можно применять в детских комнатах;
  • устойчивость к влаге;

  • возможность применения RGB-технологий;
  • гибкость. За счет данного свойства устройство становится мобильным и универсальным, следовательно, монтаж неоновой ленты осуществляется в различных местах как внутри, так и снаружи дома;
  • стоимость.

Если сравнивать гибкий неон со светодиодными лентами, то наиболее оптимальным является неоновое устройство.

В настоящее время неоновые ленты набирают популярность, тем самым постепенно заменяя собой остальные осветительные приборы.

Цвет [ править ]

Незажженные и горящие неоновые лампы типа НЕ-2 и их световой спектр . Неоновые индикаторные лампы обычно оранжевого цвета и часто используются с цветным фильтром поверх них, чтобы улучшить контраст и изменить их цвет на красный или более красный оранжевый.

Неоновые лампы люминофорного цвета

Они также могут быть заполнены аргоном , криптоном или ксеноном, а не неоном, или смешаны с ним. Хотя электрические рабочие характеристики остаются схожими, эти лампы светятся голубоватым свечением (включая некоторое ультрафиолетовое излучение ), а не характерным для неона красновато-оранжевым свечением. Затем ультрафиолетовое излучение можно использовать для возбуждения люминофорного покрытия внутри колбы и получения широкого диапазона различных цветов, включая белый. Смесь 95% неона, 2,5% криптона и 2,5% аргона может использоваться для зеленого свечения , но, тем не менее, «зеленые неоновые» лампы чаще всего на основе люминофора.

Сферы применения неоновых ламп

Базовые сферы применения газосветных неоновых ламп:

  1. В рекламной индустрии и для фоновой подсветки стен домов и интерьера помещений.
  2. В индикаторных отвертках и приборах, фиксирующих напряжение в бытовой сети. Тестовое оборудование отличается простотой конструкции и низкой ценой. За счет установки резистора сопротивлением до 1 МОм сила тока в цепи составляет несколько миллиампер, что исключает травмирование человека.
  3. Для декоративной подсветки помещений лампы оборудованы стандартными цоколями Эдисона формата Е14 или Е27. В конструкции предусмотрен балластный резистор, допускающий коммутацию к бытовой сети напрямую.
  4. Для подсветки высоковольтных линий электропередач используются специальные лампы Бализор. При прохождении тока наводится магнитное поле, вызывающее свечение газовой атмосферы в колбе, которая закреплена на кабеле.
  5. В оборудовании, определяющем частоту вращения (стробоскопические датчики).

Как работает лампочка

С конструкционными особенностями, которые имеют газоразрядные лампы, мы разобрались в предыдущем разделе. Также вскользь коснулись и того, какой принцип работы имеет это изделие. Теперь рассмотрим принцип работы более детально, чтобы понять, каким же именно образом формирует освещение подобный тип источника света.

Принцип работы лампы

Газоразрядная лампа – особые источники освещения, которые способны генерировать свет вследствие создания внутри своей колбы электрического разряда. Принцип работы такой лампы основывается на ионизации газа, который находится внутри стеклянной колбы. Принцип, по которому работает газоразрядная лампочка, предполагает, что внутри колбы под давлением закачивается определенный газ. Чаще всего для освещения домов, улиц и авто используются благородные (инертные) газы:

  • неон;
  • криптон;
  • аргон;
  • ксенон;
  • смесь газов в различных пропорциях.

Ртутная модель

Очень часто для освещения домов, авто и улиц используются такие источники света, в состав которых входят дополнительные газы

Например, в состав газовой смеси может входить натрий (натриевые модели) или ртуть (ртутные модели)

Обратите внимание! Ртутные лампочки сегодня имеют большее распространение, чем натриевые. Их часто вставляют в фонари при создании уличного типа освещения

Также они применяются для подсветки домов изнутри.

Ртутные и натриевые модели входят в группу металлогалогенных источников света. Когда на газоразрядную лампочку подается питание, в трубке начинает генерироваться электрическое поле. Оно приводит к ионизации газа и свободных электронов. В результате этого электроны, которые вращаются на верхних уровнях атомов, начинают сталкиваться с другими электронами атомов металла (специальных добавок в газовые смеси). В результате столкновения происходит переход электронов на внешние орбитали. В конечном итоге происходит высвобождение энергии и фотонов. Таким образом и формируется свечение лампочки.

Вариант свечения лампы

Чтобы добиться различного цветового свечения, на колбу газоразрядных ламп наносят специальное люминесцентное покрытие. Им покрывают внутреннюю сторону колбы. С помощью такого покрытия происходит преобразование ультрафиолетового излучения в видимый свет.

Описание

Вольт-амперная характеристика электрического разряда в неоне при давлении 1 торр с двумя плоскими электродами, расположенными на расстоянии 50 см. A: случайные импульсы космического излучения B: ток насыщения C: лавинный разряд Таунсенда D: самоподдерживающийся разряд Таунсенда E: нестабильная область: коронный разряд F: субнормальный тлеющий разряд G: нормальный тлеющий разряд H: аномальный тлеющий разряд I: нестабильная область: переход тлеющая дуга J: электрическая дуга K: электрическая дуга A-D область: темный разряд ; происходит ионизация, ток ниже 10 мкА. FH область: тлеющий разряд ; плазма излучает слабое свечение. ИК область: дуговый разряд ; произведено большое количество радиации.

Небольшой электрический ток (для лампы NE-2 с диаметром колбы 5 мм, ток покоя составляет около 400 мкА), который может быть постоянным или переменным , пропускается через трубку, заставляя ее светиться оранжево-красным светом. Газ, как правило, представляет собой смесь Пеннинга , состоящую из 99,5% неона и 0,5% аргона , которая имеет более низкое зажигания, чем чистый неон, при давлении 1–20 торр (0,13–2,67 кПа).

Лампа тлеющего разряда горит своим зажигающим напряжением. Напряжение зажигания снижается из-за окружающего света или радиоактивности. Чтобы уменьшить «эффект темноты», некоторые лампы были сделаны с добавлением небольшого количества радиоактивного материала в оболочку для обеспечения ионизации в темноте.

Напряжение, необходимое для поддержания разряда, значительно (до 30%) ниже напряжения зажигания. Это связано с организацией положительных ионов вблизи катода. Неоновые лампы работают с использованием слаботочного тлеющего разряда .

В устройствах большей мощности, таких как ртутные лампы или металлогалогенные лампы, используется более сильный дуговый разряд . В натриевых лампах низкого давления используется неоновая смесь Пеннинга для разогрева, и они могут работать как гигантские неоновые лампы при работе в режиме малой мощности.

Ограничение тока

Как только неоновая лампа выйдет из строя, она сможет поддерживать большой ток. Из-за этой характеристики электрическая схема, внешняя по отношению к неоновой лампе, должна ограничивать ток в цепи, иначе ток будет быстро увеличиваться до тех пор, пока лампа не выйдет из строя.

Для ламп размером с индикатор резистор обычно ограничивает ток. Напротив, в лампах большего размера часто используется специально сконструированный высоковольтный трансформатор с высокой индуктивностью рассеяния или другой электрический балласт для ограничения доступного тока (см. Неоновую вывеску ).

Мерцающее пламя

Когда ток через лампу ниже, чем ток на пути разряда с наибольшим током, тлеющий разряд может стать нестабильным и не покрыть всю поверхность электродов. Это может быть признаком старения индикаторной лампы и используется в декоративных неоновых лампах типа «мерцающее пламя». Однако, в то время как слишком низкий ток вызывает мерцание, слишком высокий ток увеличивает износ электродов, стимулируя распыление , которое покрывает внутреннюю поверхность лампы металлом и вызывает ее потемнение.

Потенциал, необходимый для разряда, выше, чем тот, который необходим для поддержания разряда. При недостаточном токе свечение образуется только вокруг части поверхности электрода. Конвективные токи заставляют светящиеся области течь вверх, подобно разряду в . Здесь также можно наблюдать эффект фотоионизации , так как площадь электрода, покрываемую тлеющим разрядом, может быть увеличена путем попадания света на лампу.

Эффективность

По сравнению с лампами накаливания неоновые лампы имеют гораздо более высокую светоотдачу . Накаливание — это тепловое излучение света, поэтому большая часть электроэнергии, подаваемой в лампу накаливания, преобразуется в тепло. Поэтому источники света без накаливания, такие как неоновые лампы, люминесцентные лампы и светодиоды , намного более энергоэффективны, чем обычные лампы накаливания.

Зеленые неоновые лампы могут производить до 65 люмен на ватт потребляемой мощности, в то время как белые неоновые лампы имеют эффективность около 50 люмен на ватт. Напротив, стандартные лампы накаливания производят всего около 13,5 люмен на ватт.

Характеристики и виды неона.

Газоразрядные источники света.

Неоновая лампа работает, используя малый ток. Работает она от переменного и постоянного напряжения. В первом случае светится вся трубка, а во втором –участок при одном электроде.

За счет малой инерционности возможно диммирование на основе механизма широтно-импульсной модуляции (ШИМ).

Срок службы долгий: около восьмидесяти тысяч часов. Он ограничивается свойствами колбы: потемнением от электродов и поглощением газа. Перегореть газоразрядная лампа не может в принципе.

Трубки различаются по диаметру: выпускаются 8, 10, 12, 15, 20-милиметровые лампы. Чем выше диаметр, тем длиннее источник света. Для восьмимиллиметровых неоновых трубок длина составляет от одного до семи метров. Для десятимиллиметровых: от 1,2 м до 8,2 метра. При диаметре в 12 мм длина разнится от полутора до десяти метров. Трубка окружностью 15 мм будет длиной от двух до 12,5 метров. А источник света диаметром 20 мм имеет длину от 2,5 до 20 метров.

При производстве изготавливаются трубки разных форм и размеров. Даже в виде букв самых замысловатых шрифтов. Их диаметр разнится от пяти миллиметров до двух сантиметров.

Для домашней подсветки выпускаются миниатюрные трубки: от 10 до 18 миллиметров. Это позволяет монтировать лампы в труднодоступные узкие места.

Неоновые лампы выпускают разных видов. Их называют неоновыми из-за схожего цвета, мягкости свечения.

Гибкий неон.

Они состоят из поливинилхлоридной (ПВХ) трубки и светодиодной гирлянды. В зависимости от типа ПВХ они будут матовыми или прозрачными. По типу светодиодов – одноцветными или многоцветными.

Гибкий неон.

Гибкий неон характеризуется постоянным светом. Для усложнения работы – получения мерцания и мигания – в электрическую цепь встраивают специальные контроллеры.

Преимущества гибкого неона перед трубками:

– механическая стойкость;

– водонепроницаемость;

– простота монтажа;

– декоративность;

– низкая цена.

Холодный неон.

Конструктивно отличается от обычного. Представляет собой гибкий медный провод, покрашенный особым люминофором. Поверх люминофора нанесен диэлектрический слой и намотаны тонкие контактные провода. Сверху конструкция защищается поливинилхлоридной оболочкой.

Устройство холодного неона.

Ток подается на центральный провод и на намотанные провода. При протекании электричества возникает магнитное поле, в котором начинает светиться люминофор. Свет очень мягкий, похож на свет газоразрядных ламп. В зависимости от состава люминофора возможны разные цвета. Такой провод очень гибкий, тонкий, светит непрерывно по всей длине и вокруг себя. Он красивый, водонепроницаемый, прочный.

Расцветки холодного неона.

Холодный неон работает при переменном напряжении в несколько сотен вольт частотой от 500 до 5500 Гц. Поэтому подключение к бытовой сети невозможно. Используют специальные преобразующие инверторы. В зависимости от модели они могут работать от разных источников питания.

Неоновые индикаторные лампы.

Из-за низкого потребляемого тока служат для индикации включения сетевого нормального напряжения. По устройству представляют собой трехэлектродную (один анод и 2 катода: индикаторный и вспомогательный) газоразрядную лампу небольшого размера. Напряжение подается на индикаторный контакт – лампа ярко светит – в сети 220 В. На вспомогательный катод – гаснет – нужно вмешательство человека.

Индикаторная лампа.

Индикаторные лампы просты в обслуживании, надежны, дешевы, долго работают.

Сравнение светодиодной ленты с неоном.

Светодиодные ленты.

Газоразрядные лампы по сравнению со светодиодными лентами имеют несколько преимуществ:

  • мягкость света (светодиодный – очень резкий, контрастный);
  • равномерность (светодиодные источники света светят точками);
  • возможность выгибания неона в любом направлении (светодиодная лента гнется только в одном);
  • малый разогрев или его полное отсутствие.

Однако, светодиодная лента потребляет меньше электричества и дает возможность использовать большее количество цветов. Также она экологически безопасна, тогда как газоразрядные источники света могут содержать пары ртути.

Откуда же в неоновой лампе берется свет?

Атомы в неоновой трубке находятся в движении и постоянно сталкиваются, передавая друг другу энергию. При этом выделяется много тепла. В то время как одни электроны сбегают от своих атомов, другие возбуждаются — то есть переходят на другой, более высокий энергетический уровень. Дело в том, что электрон не может находиться где угодно возле атома, а только на уровне, соответствующем его энергии. Это похоже на подъем по лестнице — возбужденный электрон получает достаточно энергии, чтобы забраться на следующую ступеньку. Электрон может также спуститься обратно к своему основному состоянию, выпустив эту лишнюю энергию в виде фотона — частицы света. Цвет света зависит от того, насколько сильно энергия возбуждения отличается от первоначальной. Как и расстояние между ступеньками лестницы, эта величина имеет свои интервалы. Таким образом, каждый возбужденный электрон атома испускает свою характерную длину волны света. Другими словами, каждый благородный газ имеет свой характерный цвет свечения. У неона это красновато-оранжевый цвет.

Схема подключения неоновых ламп.

Газоразрядные источники света соединяются с источником питания через резистор. Он вставляется в цепь для ограничения силы тока до величины 1 мА (а лучше – до десятых долей милиАмперов). Низкий ток увеличивает срок службы. Работа газоразрядной лампы без резистора представляет угрозу для здоровья людей. Применение резистора препятствует переходу разряда в дуговой, который может привести к короткому замыканию, взрыву трубки лампы. Конструкция некоторых источников света сразу включает в себя резистор: он монтируется в цоколь. Стоит внимательно изучить этот вопрос при покупке.

Газоразрядным лампам требуется высокое напряжение. Бытовая розетка такого не выдает. Необходим повышающий трансформатор. Его параметры зависят от габаритов ламп, их количества, наполняющего газа. Требуемое напряжение разнится от 2000 В до 12000 В. Например, для ламп, заполненных неоном существует следующая зависимость напряжения от длины.

Напряжение тр-ра, кВ

Диаметр трубки, мм

8

10

12

15

20

12

7000

8200

10000

12500

18000

10

6000

7000

8000

11000

15000

0,9

5500

6300

7500

9500

13500

0,8

4700

5400

6300

7400

11000

0,7

4100

4800

5800

7500

10500

0,6

3600

4000

4900

5800

8800

0,5

2900

3300

4000

5000

7300

0,4

2200

2500

3200

4000

5800

0,2

1000

1200

1500

2000

2500

Напряжение тр-ра, кВ

Диаметр трубки, мм

8

10

12

15

20

12

7000

8200

10000

12500

18000

10

6000

7000

8000

11000

15000

0,9

5500

6300

7500

9500

13500

0,8

4700

5400

6300

7400

11000

0,7

4100

4800

5800

7500

10500

0,6

3600

4000

4900

5800

8800

0,5

2900

3300

4000

5000

7300

0,4

2200

2500

3200

4000

5800

0,2

1000

1200

1500

2000

2500

Для подачи столь высокого напряжения необходимы высоковольтные провода. Их изоляция должна выдерживать не менее 1,5 часов рабочего напряжения. В качестве примера приведем провод ПМВК. Он недорогой, выдерживает до 20кВ, работает от -60 до +80 градусов.

Помните, чтобы самостоятельно подключить неоновые лампы, необходимы хорошие знания электрики. Работа с высокими напряжениями требует высокой группы по электробезопасности. Не забывайте о собственной безопасности!

Выделяют две схемы подключения ламп к трансформатору. Первая из них – стандартная. Лампы подключаются последовательно к трансформатору, а трансформатор к сети 220 V.

Стандартная электрическая схема.

Схема с нулевой точкой.

Лампы подключаются двумя группами по разные стороны от трансформатора. Используется равное количество однотипных источников света (по габаритам, газонаполнению).

Схема с нулевой точкой позволяет уменьшить длину проводов. В случае поломки одной ламп, работать перестанет лишь одна часть схемы, а вторая продолжит светить.

Холодный неон за счет своего устройства потребляет меньше энергии, чем обычный. Его можно запитать от низковольтного источника питания. Для создания нужных электрических параметров (напряжения, частоты) в схему встраивают инвертор. В зависимости от модели инверторы могут работать от двенадцативольтовых блоков питания или от пятивольтовых батареек. К батарейкам можно присоединить до трех метров неона. А к блоку питания 12 Вольт – до двадцати метров.

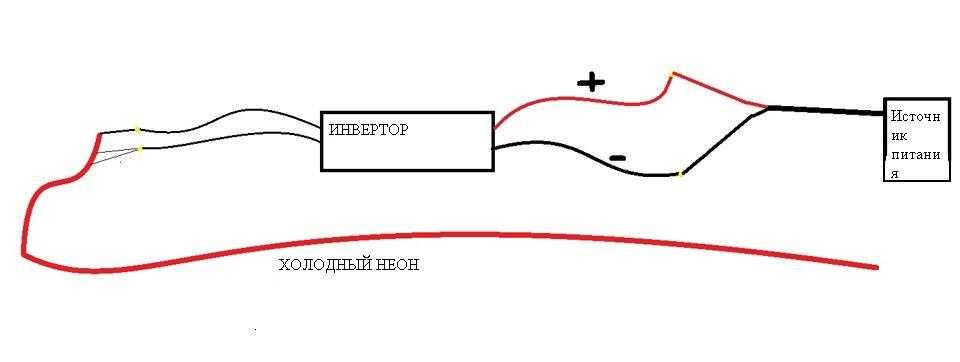

Схема подключения к источнику питания через инвертор.

При монтаже придерживайтесь нехитрых правил:

  1. Провода и лампы не должны соприкасаться с металлом. При необходимости стоит использовать поликарбонатные держатели.
  2. В случае применения двух и более трансформаторов, провода от них разделяют на расстояние свыше 20 см.
  3. Место прохождения проводов сквозь металл  помещают в трубу из ПВХ.
  4. Все металлические детали, трансформатор должны иметь заземление.

Отличия от SMD лент

Сами шнурки помимо расцветки отличаются как диаметром, так и исполнением.

Гибкие материалы: Купить светодиодный Гибкий неон (Neon Flex, Неон Флекс)

Самый ходовой размер — 2,3мм. Он относится ко второму поколению.

Сюда же входят диаметры: 1,4мм-2,3мм-3,2мм-5мм.

Причем покупать большего размера не всегда имеет смысл. Правило чем толще, тем ярче — здесь не работает. В основном светится именно центральная часть шнура.

Кроме того, у большего диаметра будет меньший радиус изгиба и согнуть 5мм шнур, вы не сможете таким же образом, как 2-х миллиметровый.

Неон третьего поколения выпускается размером 2,6мм.

Срок службы у такого люминесцентного шнура, такой же как и у энергосберегающих люминесцентных ламп — 8-10тыс часов.

Здесь все ограничено временем деградации люминофора. Именно он возбуждается от высокочастотного напряжения и издает равномерное свечение по всей длине.

Когда подходит срок его службы, то свечение начинает выглядеть примерно следующим образом.

Специальные рассеиватели конечно же помогают, но они уменьшают яркость.

Еще одно преимущество el шнура его гибкость. Его можно гнуть в любом направлении, под любым углом. Можете даже узлом завязывать.

Для светодиодных лент, чтобы сделать поворот на 45 или 90 градусов, приходится использовать переходники-коннекторы или специальные соединители.

Если же начать ее изгибать как захочется, то можно повредить токовые дорожки.

В целом, холодный неоновый свет выгодно применять именно там, где у светодиодной ленты имеются некоторые проблемы — на улице, на подвижных объектах, фигурах произвольной формы.

Но самое главное не забывайте, что это всего лишь декоративная подсветка, обозначающая контуры, поэтому не ждите от нее полноценного освещения.

Самый яркий провод диаметром 3,2мм (без юбки и любой длины) — здесь.

El шнур с юбкой — здесь.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
