Компрессор своими руками: техусловия, компоненты, реализация основных видов

Заводской или самодельный компрессор

В отношении станции для покраски есть перечень определенных требований. Основным условием является необходимость равномерного поступления воздуха, без каких-либо примесей. К числу стандартных дефектов, которые бывают из-за наличия инородных частиц, можно отнести зернистость, шагрень или каверны на эмалевом покрытии. В случае же неравномерного поступления краски, могут образоваться потеки или матовые пятка.

Конечно, если обратить внимание на фирменные воздушные компрессоры, то такие установки оснащены всеми необходимыми функциями для качественной работы аэрографа. Единственным недостатком подобных агрегатов является их стоимость

один из первых самодельных компрессоров Принцип работы любой модели, независимо от того, самодельная она или заводская, один и тот же. В резервуаре создается излишнее давление. Способ нагнетания воздуха разный (ручной, механический). В случае с ручной подачей происходит существенная экономия денег, но расходуется много энергии. Ведь процесс требует постоянного контроля.

Автоматическое накачивание позволяет избежать указанных недостатков, за исключением того, что масло для компрессора воздушного, требует его периодической замены. Таким образом, происходит равномерная подача воздуха к распределительному устройству. В теории это выглядит предельно просто, так что создать работоспособную компрессорную станцию, возможно, за короткое время.

Регулируем давление в камере ресивера

Собрав конструкцию, следует проверить её работоспособность. Подключаем к выходу компрессора краскопульт или пистолет для подкачки шин. После этого, при выключенном тумблере, включаем штепсельную вилку в сеть. Выставляем регулировочное реле на минимальное давление и затем подаем питание на нагнетатель.

Создаваемое в ресивере давление контролируем при помощи манометра. Убедившись, что при достижении некоторого уровня реле отключает двигатель, проверяем герметичность воздуховодов и соединений. Это легко сделать при помощи мыльного раствора.

Убедившись в том, что сжатый воздух не выходит из системы, стравливаем его из камеры ресивера. Как только давление в баллоне упадет ниже выставленной отметки, реле должно сработать и запустить компрессор. Если все функционирует исправно, можно попробовать окрасить какую-нибудь ненужную деталь.

Предварительные работы по подготовке поверхности к нанесению эмали тут не требуются – нам важно выработать навыки и определить, какое давление потребуется на покраску изделия. Экспериментальным путем определяем величину в атмосферах, при которой избыточного давления хватает на окрас всей детали равномерным слоем при минимальном количестве срабатывания нагнетателя

Как видите, создать автомобильный компрессор своими руками не вызывает особых сложностей. Сделанный по второму варианту прибор требует больше времени на изготовление, но все оно окупится при дальнейшей эксплуатации. Система автоматического контроля давления и пуска нагнетателя позволят работать с большим удобством, не отвлекаясь на контроль над камерой ресивера. Применять компрессор можно не только для ухода за автомобилем. При помощи него можно покрасить забор, ворота гаража.

Так как мы надежно закрепили двигатель на основе, откручивать его смысла нет. Для слива масла воспользуемся шприцем. Открутив закрывающий заливное отверстие винтик, надеваем плотно шланг на трубочку и откачиваем отработку. Свежее моторное масло закачиваем также при помощи шприца. С фильтрами все проще – меняем их по мере загрязнения и снижения скорости наполнения камеры ресивера.

Компрессор из старого холодильника

Агрегат, изготовленный из узлов древнего холодильника, не станет уступать в работе компрессорам элитных производителей. Для его конструирования будут нужны:

• манометр,
• преобразователь ржавчины,
• компрессорный ресивер,
• переходники с резьбой,
• реле для качественного контроля силы давления потока в нашем компрессоре,
• фильтрующий топливный элемент под бензин,
• масло влагоотделяющий фильтр и его редуктор,
• двигатель, приводящий в движение установку,
• крестовина с резьбой 3/4 дюйма для водопроводов,
• переключатель на напряжение 220 В,
• герметик,
• двигательное масло марки 10W40,
• трубки из латуни,
• шланг для масла,
• простой шприц,
• доска потолще,
• краска по металлу,
• фильтрующий элемент системы питания для дизельного двигателя,
• мебельные колёсики,
• надфиль,
• шпильки, гаечки, шайбы,
• фум лента,
• автомобильные хомутики.

В качестве мотора может пригодиться компрессорная установка от раритетного совкового холодильника. Компрессор из холодильника на нашем примере — самое оптимальное решение. Он имеет одно отличное преимущество — реле пуска компрессора! Очень старые советские модели имеют преимущество перед заграничными конкурентами. Они способны нагнетать очень высокое давление. При сборке требуется тщательно удалить ржавчину из исполнительного блока.

Преобразователь ржавчины сможет выполнить качественную обработку компрессора и не допустить дальнейшего окисления. Это одновременно подготовит корпус рабочего двигателя к покраске. Затем переходят к смене масла. Ясное дело, что старый холодильник если и подвергался техническому обслуживанию, то очень давно. Это касается и замене в нём масла. Но у подобной ситуации есть и оправдание — система абсолютно полностью находится в изоляции от окружающей среды. Подойдёт полусинтетическое масло. Это современное смазочное вещество по своим свойствам не хуже масла для компрессоров. Оно замечательно справится с задачей — в нём много качественных и действенных присадок. На корпусе компрессора находим 3 трубочки: две из них являются открытыми, оставшаяся герметично запаяна. Подаём на компрессорную установку питание и определяем характер и направление передвижения воздушного потока. Лучше сразу записать или пометить втягивающий и выпускающий воздуховод.

Запаянная трубка нужна для смены масла. Её мы удаляем надфилем, сделав надпил по окружности трубки

Важно не допустить попадание металлической стружки внутрь компрессора. Отламываем трубку и сливаем полностью масло в ёмкость, которая позволит нам определить его объём

При помощи простого медицинского шприца вливаем полусинтетику, причём с большим объёмом, чем вылилось!

После заливки смазывающая система мотора подвергается заглушиванию. Подбирают подходящий винтик и герметизируют фум лентой. Следует помнить, что из выходной трубочки для воздуха иногда будет проникать масло в форме капелек. От этого спасёт масловлагоотделитель для компрессора. Сборку установки начинают с укрепления мотора с реле пуска на основании из дерева. Он должен быть в том же положении, что и на раме. От правильности установки и монтажа компрессора зависит правильность переключения рабочих режимов!

Как сделать простейший бытовой компрессор своими руками

Одним из вариантов будет сделать компрессор для покраски из отслужившей свое автомобильной камеры. Для изготовления потребуются:

• ресивер – автомобильная камера. Можно с покрышкой, можно без нее;
• нагнетатель – автомобильный насос с манометром;
• сосок от негодной камеры;
• ремкомплект для резины;
• портняжное шило.

Собрав необходимые материалы, переходим непосредственно к изготовлению устройства. Берем ненужную автомобильную камеру и проверяем её на герметичность, накачав насосом. Если баллон держит воздух, значит все замечательно, и можно переходить к следующему этапу. При наличии утечек, локализуют места повреждений и заклеивают их или вулканизируют сырой резиной. Далее, в подготовленном ресивере проделывается отверстие под дополнительный сосок, через него впоследствии будет выходить равномерная струя сжатого воздуха. Добавочный штуцер вклеиваем при помощи резинового ремкомплекта и соединяем с краскопультом. В нем выкручиваем ниппель – поток воздуха должен выходить свободно.

Затем опытным путем определяем требуемый уровень давления воздуха в ресивере, распыляя краску на какую-либо поверхность. Эмаль должна ложиться равномерно, без рывков. Величина избыточного давления определяется при помощи манометра и должна быть такой, чтобы при нажатии на кнопку аэратора её уровень не менялся скачкообразно.

Собрать такую модель компрессора самому не составит труда, зато вы сразу убедитесь в действенности ремонта при помощи компрессора, нежели баллончиками с краской. Главное, соблюдать правило – в автомобильную камеру, а, следовательно, и потом в краскопульт не должны попадать влага или пыль. Иначе они смешаются с автоэмалью, и всю работу по окраске потребуется делать заново. Собранная модель будет исправно работать, но лучше автоматизировать нагнетание воздуха и внести в конструкцию дополнительные изменения.

Сжатый воздух – верный помощник для покраски, для накачки шин и в быту

Воздушному компрессору в гараже всегда найдется применение: от банального сдувания пыли с обрабатываемых абразивом поверхностей до создания избыточного давления в пневмоинструментах. Немалая часть рабочего ресурса компрессора приходится на выполнение работ по покраске автомобиля. И это накладывает определенные требования к создаваемому потоку воздуха.

Он должен поступать строго равномерно и не иметь никаких примесей в виде капель воды, масла или твердых взвешенных частиц. Такие дефекты, как зернистость, шагрень и каверны на свеженанесенном лакокрасочном покрытии бывают как раз из-за попадания в струю инородных частиц. Потеки краски и матовые пятна на эмали возникают при неравномерном поступлении смеси.

Фирменные воздушные электрические мини компрессоры от производителя обладают всеми функциями для идеальной работы аэрографа, но их цена очень велика. Сэкономить и создать функциональную модель, не уступающую профессиональным, можно собственными силами, изучив теоретические сведения и просмотрев видеоматериал “компрессор своими руками” в качестве пособия.

Принцип работы всех моделей как самодельных, так и профессиональных достаточно прост и заключается в следующем. Аппарат подключается к электрической сети 220в, в устройстве для хранения сжатого воздуха, называемого “ресивером”, создается избыточное давление. Нагнетать воздух можно как вручную, так и механизированными способами.

Далее, сжатый воздух через выходной штуцер подается равномерным потоком к исполнительным устройствам. Как видите, ничего сложного нет, и создать работоспособную модель можно за несколько минут.

Самодельный нагнетатель воздуха из холодильника: используем влагоотделитель, ресивер и двигатель

В качестве двс воспользуемся компрессором от старого холодильника. Как правило, они оборудованы пусковым реле, что очень удобно для постоянного поддержания определенного уровня давления в ресивере.

Мнение эксперта

Илья Вячеславович

Консультант сайта krasymavto.ru по кузовному ремонту

Задать вопрос

Предпочтительней использовать компрессоры от холодильников старого советского образца, они позволяют нагнетать более высокое давление, нежели их импортные аналоги.

Вытащив исполнительный блок из ветхого холодильника, очистите его от накопившейся грязи и ржавчины. Затем обработайте преобразователем ржавчины, чтобы уберечься от дальнейшего окисления. Этим самым вы произведете подготовку корпуса двигателя под дальнейшую покраску.

Далее следует поменять масло в компрессоре. Редкому холодильнику производилось регулярное техобслуживание и замена смазки, что вполне оправданно – система полностью изолирована от воздействия атмосферы.Масло можно использовать полусинтетическое моторное, оно ни в чем не уступает компрессорному и, кроме этого, имеет много полезных присадок. На компрессоре есть три трубочки – 2 открытых и одна запаянная. Открытые концы предназначены для циркуляции воздуха, одна из трубок является входной, другая – выходной. Для определения, по какому пути движется воздух, кратковременно подайте питание на компрессор.

Запаянная трубочка предназначена для регламентной замены масла. Закрытый конец надо аккуратно удалить. Для этого по кругу надпиливаем трубку надфилем, стараясь, чтобы металлические опилки не попали внутрь системы. Надпиленный кончик затем отламываем и сливаем старое масло в какой-нибудь сосуд для определения количества под замену. И заливаем полусинтетику в чуть большем количестве при помощи шприца.

Затем систему смазки двигателя необходимо заглушить. Для чего, подобрав винтик соответствующего размера, обматываем для герметичности фум лентой, вкручиваем в трубочку. Нагнетатель от холодильника имеет свойство потеть смазкой – то есть в выходной воздушной струе бывают капельки масла. Их задержит масловлагоотделитель для компрессора. Своими руками в дальнейшем крепим двигатель с пусковым реле на деревянной основе в положение, при котором он крепился к раме.

Ресивер для сжатого воздуха

Лучше всего для хранения сжатого воздуха подходят баллоны от огнетушителей. Они рассчитаны на высокое давление, имеют большой запас прочности и идеально подходят для монтажа навесного оборудования. Рассмотрим в качестве ресивера металлический корпус огнетушителя ОУ-10 с рабочим объемом 10 литров. Данный баллон рассчитан на давление в 15 Мпа или 150 бар с большим запасом прочности.

Отворачиваем от будущего ресиверазапорно-пусковое устройство (ЗПУ) и на его место вворачиваем переходник, на резьбу которого для уплотнения наматываем фум ленту. Если огнетушитель имеет следы коррозии, то их надо удалить при помощи абразивов и преобразователя ржавчины. С наружной стороны все сделать просто, а с внутренней поверхностью придется немного повозиться. Для этого внутрь баллона заливаем очищающее от ржавчины средство согласно инструкции и тщательно взбалтываем содержимое. Затем вворачиваем водопроводную крестовину, используя для уплотнения герметик и ленту фум. Итак, две основные детали нашего компрессора готовы, и можно приступать к следующему этапу.

Полупрофессиональный компрессор для покраски своими руками

По отзывам специалистов, самодельные компрессоры с ресиверами имеют больший срок службы, нежели модели от отечественных и зарубежных производителей. И это понятно – все делается своими руками и, даже если какая-то деталь выйдет из строя, заменить её будет делом пары минут. Рассмотрим, как сделать не уступающий изделиям известных фирм воздушный компрессор для дома и работы из легкодоступных материалов, которые нам понадобятся согласно приведенному ниже списку:

• манометр;
• редуктор с масловлагоотделяющим фильтром;
• реле контроля давления;
• бензиновый топливный фильтр;
• водопроводная крестовина (четверник) с трехчетвертной внутренней резьбой;
• резьбовые переходники;
• автомобильные хомуты;
• двигатель компрессора;
• ресивер;
• полусинтетическое моторное масло вязкостью 10W40;
• тумблер на 220 вольт;
• латунные трубки;
• маслостойкий шланг;
• толстая доска для основы;
• аптечный шприц;
• преобразователь ржавчины;
• шпильки, гайки, шайбы;
• герметик, фум лента;
• краска по металлу;
• надфиль;
• мебельные колеса;
• фильтр системы питания дизельных двигателей.

Найти все компоненты не составит труда, начинать стоит с сердца всей системы – нагнетателя воздуха.

Заключительные работы

При помощи переходника необходимо установить регулятор давления, обладающий манометрами, два крана для выходов шлангов.

ОБРАТИТЕ ВНИМАНИЕ!

• Антенна для 3g модема — советы по выбору модели и мастер-класс изготовления устройства (95 фото)

• Как пристроить веранду к дому своими руками: готовая инструкция с фото и описанием всех этапов

• Подсветка монитора — простая инструкция как правильно установить и подключить подсветку своими руками (80 фото и видео)

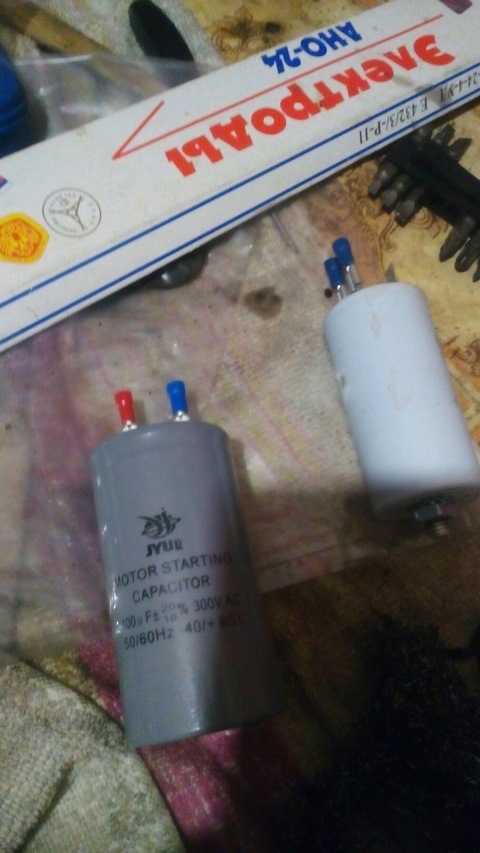

Затем нужно подключить электрику. Для этого потребуется разобрать корпус реле давления и получить доступ к контактам. К ним подводим трехжильный кабель. Каждый из них распределяем согласно требованиям заземления.

После проведения всех работ произвести пробный запуск устройства.

Разновидности

Планируя установку нагнетателя своими руками, стоит сразу определиться с видом устройства. Есть самодельный вариант, но также осуществляется продажа готовых к установке систем.

Второй вариант более предпочтительный.

Механический нагнетатель приводной, имеет во многом одинаковую конструкцию и принцип работы. Но сам привод может быть разным. Как и цена всего узла.

Привод бывает:

• прямым (от коленвала напрямую);
• ременным (зубчатый, плоский или клиновый ремень);
• с зубчатой передачей;
• цепным;
• электрическим.

Что же касается самих нагнетателей, то тут можно выделить несколько разновидностей.

Кулачковый

. Самый старый вариант, который можно встретить на авто с огромным пробегом. Есть и современные аналоги. Наиболее известным считается Roots. Он же воздуходувка в народе. Дорогие, но по производительности себя не оправдывают. Потому спрос низкий.

Винтовой

. Устройство напоминает предыдущий вариант. Отличается компактными размерами и солидными показателями производительности. Но и цена превышает кулачковые аналоги. В основном винтовые узлы применяются на дорогостоящих спортивных автомобилях.

Центробежный

. Самый популярный и распространенный вариант в настоящее время. Внешне напоминает турбокомпрессор. Сравнительно недорогие, легкие и компактные. Без проблем устанавливаются на авто, могут использовать разные способы монтажа.

Как собрать нагнетатель воздуха

Для удобства хранения и перемещения лучше всего расположить все детали компрессора компактно на одной базе. В качестве основы будем использовать деревянную доску, на ней мы надежно закрепляем двигатель – нагнетатель и корпус огнетушителя в качестве ресивера. Типовая схема сборки устройства представлена ниже.

Двигатель компрессора фиксируем при помощи резьбовых шпилек, продетых в заранее просверленные отверстия, и гаек с шайбами. Ресивер располагаем вертикально, используя для закрепления три листа фанеры, в одном из которых вырезаем отверстие под баллон.

Два других, с помощью саморезов, прикрепляем к несущей доске и склеиваем с удерживающим ресивер листом. Под дно ресивера, в основании, выдалбливаем соответствующую по размерам выемку. Для маневренности прикручиваем к нашей базе колесики из мебельной фурнитуры. Далее выполняем следующие операции:

• Обеспечиваем защиту нашей системы от попадания пыли и грубых частиц, для чего, в качестве воздухозаборника, используем фильтр грубой очистки топлива бензиновых двигателей. Используем для этой цели резиновый шланг, плотно обжимающий штуцер фильтра и входную трубочку нагнетателя. На входе компрессора низкое давление и усиление контакта при помощи автомобильных хомутиков не требуется. Таким образом, мы сделали входной фильтр для компрессора своими руками.
• На выходе компрессора следует установить масловлогоотделитель, он не позволит пройти частицам жидкости. В качестве этого элемента защиты используем фильтр системы питания дизельных двигателей. Его присоединяем к нагнетателю при помощи маслостойкого шланга. Так как давление на выходе компрессора увеличенное, здесь и везде далее, для укрепления контакта применяем автомобильные хомутики с затягивающимися при помощи винта креплениями.

• Масловлагоотделительный фильтр соединяем со входом редуктора. Редуктор нам нужен, чтобы развязать по давлению ресивер и выход нагнетателя. Его выход высокого давления мы вворачиваем в водопроводную крестовину слева или справа.
• С противоположного входа четверника прикручиваем манометр, по нему мы будем контролировать давление сжатого воздуха в баллоне. Сверху крестовины наворачиваем регулировочное реле. Все соединения уплотняем фум лентой и герметиком.
• Реле позволит задавать широкий диапазон уровней давления в ресивере, своевременно прерывая цепь питания нагнетателя. В качестве исполнительного механизма можно выбрать РМ5 или РДМ5. Эти устройства будут включать компрессор, если давление сжатого воздуха в ресивере упадет ниже выставленной отметки, и выключать при превышении заданного диапазона. Необходимое давление настраивается на реле при помощи двух пружин. Большая пружина задает минимальный уровень давления, а маленькая – регулирует верхний предел, задавая границу отключения компрессора. РДМ5 и РМ5 изначально выпускались для использования в сети водоснабжения и электрически пассивны, то есть представляют собой обычные выключатели с двумя контактами. Один контакт мы соединяем с нулем сети 220 В, а второй – с нагнетателем.
• Фазный провод сети через тумблер подключаем ко второму сетевому входу компрессора. Введение в электрическую схему тумблера позволяет быстро отключать систему от питания, не бегая каждый раз к розетке. Все электрические соединения пропаиваем и тщательно изолируем.

Теперь осталось только окрасить весь компрессор и переходить к полевым испытаниям.
