Как и из чего сделать акустическую колонку своими руками

Четыре плохих комнаты

Перечислим основные факторы негативного влияния комнаты на звук:

1. Недостаточное, или, наоборот, слишком большое время реверберации. Этот параметр характеризует «звонкость» помещения, то есть длительность затухания звука, и выражается временем, необходимым для его ослабления в тысячу раз (на 60 дБ). Слишком гулкая комната так же малопригодна для нормального восприятия музыки, как и абсолютно глухая, лишающая слушателей малейшего ощущения пространственного объема.

2. Стоячие звуковые волны. Возникают из-за отражений и взаимных наложений низкочастотных колебаний, длины волн которых сопоставимы с размерами помещения. На слух воспринимаются как резкие подъемы и провалы басов в строго определенных точках пространства.

Да-да, так оно и происходит не только с разговорами позади вас, но и с отражениями звука от акустики, стоящей перед вами

3. Ранние отражения. Высокочастотные (в меньшей степени — среднечастотные) колебания, отраженные от поверхностей, расположенных неподалеку от АС (в основном голых боковых стен, пола и потолка). Они попадают к нам в уши почти одновременно с прямым сигналом, нарушая правильное восприятие локализации источников звука в стереопанораме. Более того, несовпадение фаз прямой и отражённой волн (к тому же гуляющее по частоте) приводит к резкому ухудшению равномерности частотной характеристики.

4. Порхающее эхо. Череда быстрых повторений звука на определенных частотах, возникающих при расположении колонок между двумя параллельными, хорошо отражающими поверхностями.

Расходы на самодельные домашние колонки

Примерно вот такая калькуляция расходов несколько лет назад получилась на эти DIY колонки для дома, сделанные своими руками за пару недель по вечерам после работы:

• Динамики — 15000 руб
• Трансформаторы — 2×800 руб
• Силовой провод — 200 руб
• 2 радиатора — 2×200 руб
• Остальные электродетали — 1000 руб
• ДСП (с распилом) — 1000 руб
• Синтепон — 400 руб
• Клей — 200 руб
• Герметик — 100 руб
• Шпатлевка — 100 руб
• Пленка (под дерево) — 300 руб
• Серебристая пленка — 500 руб

Суммарно всех расходов получилось до 20 000 рублей, это не считая звуковой карты, потому что в итоге от неё оказалось вполне можно отказаться!

Собрать собственную бюджетную аудио-систему для обычной квартиры вполне возможно! Правильно сделанная своими руками акустическая система, будет звучать не хуже, а то и лучше, чем за те же деньги купленная «фирменная». Практически все компоненты для DIY колонок можно заказать через интернет с доставкой по стране. Многие производители динамиков сами публикуют готовые схемы корпусов для соответствующих динамиков, то есть у вас есть готовая «выкройка», и можно напилить деталей корпуса не заморачиваясь с самостоятельными расчетами. Но даже если готовой схемы корпуса у вас нет, то существует софт и сервисы для расчета параметров и размеров корпусов под определенные характеристики динамиков. Если вы знаете общие принципы аудиосистемы, то сможете собрать её своими руками в домашних условиях!

Необходимые материалы и инструмент

Для самостоятельного изготовления домашней АС, которую можно использовать для компьютера, телефона, телевизора и так далее, потребуются следующие материалы:

• два 3-ваттных динамика;
• штекер mini Jack 3,5 мм для подключения к источнику звука;
• цифровой звуковой усилитель РАМ 8403 (можно купить недорого на Алиэкспресс);
• переключатель для включения акустики;
• соединительные провода для контактов;
• термоусадка, изолента;
• провод с USB штекером для подключения к ноутбуку, ПК или к зарядному устройству от телефона;
• фанера, МДФ или иной материал на основе дерева для изготовления корпуса;
• саморезы.

Важно! Mini Jack должен быть трехконтактным –левый, правый и общий каналы. Не стоит приобретать четырехконтактный, так как использование микрофонного (четвертого) контакта не предусмотрено схемой конструкции.. В качестве аудиоусилителя лучше использовать РАМ 8403, выделяющийся хорошим качеством и работой от напряжения 5 Вольт, что позволит будущей АС питаться как от USB ноутбука, так и от телефонного зарядного устройства

В качестве аудиоусилителя лучше использовать РАМ 8403, выделяющийся хорошим качеством и работой от напряжения 5 Вольт, что позволит будущей АС питаться как от USB ноутбука, так и от телефонного зарядного устройства.

Непосредственно для производства необходимы следующие инструменты:

• электропаяльник;
• клеевой пистолет, термоклей;
• канцелярский нож;
• спички или зажигалка;
• ножовка;
• лобзик;
• дрель;
• отвертка или шуруповерт;
• линейка, циркуль, карандаш;
• лист наждачной бумаги;
• кусачки.

Устройство акустических систем

Нет шансов сделать акустическую систему самостоятельно без понимания теории. Любителям музыки следует знать, что биологический вид Homo Sapiens слышит внутренним ухом звуковые колебания частот 16-20000 Гц. Когда дело касается классических шедевров, то разброс высок. Нижний край – 40 Гц, верхний – 20 000 Гц (20 кГц). Физический смысл этого факта заключается в том, что не все динамики способны воспроизвести сразу полный спектр. Относительно медленные частоты лучше удаются массивным сабвуферам, а пищание на нижней границе воспроизводят менее габаритные громкоговорители. Понятно, что для большинства людей это ничего не значит. И даже если часть сигнала пропадет, не будет воспроизведена, никто этого и не заметит.

Устройство акустической системы

Полагаем, что те, кто поставил целью самостоятельное изготовление акустической системы, должны критично оценивать звук. Полезно будет знать, что годная колонка имеет два и более динамиков, чтобы иметь возможность отразить звучание обширной полосы из слышимого спектра. А вот сабвуфер даже в сложных системах один. Это связано с тем, что низкие частоты заставляют вибрировать окружение, проникая даже сквозь стены. Становится непонятным, откуда именно несутся басы. Следовательно, и колонка НЧ одна – сабвуфер. А вот что касается прочего, то человек уверенно скажет, с какого направления пришел тот или иной спецэффект (луч ультразвука блокируется ладонью).

В связи со сказанным проведем делением акустических систем:

1. Звук в формате Моно непопулярен, поэтому избегаем касаться исторических экскурсов.
2. Звучание Стерео обеспечивается двумя каналами. Оба содержат низкие и высокие частоты. Лучше подойдут равноценные колонки, снабженные парой динамиков (басы и писк).
3. Звук Вокруг отличается наличием большего числа каналов, создающих эффект объемного звучания. Избегаем увлекаться тонкостями, традиционно 5 колонок плюс сабвуфер доносят гамму меломанам. Конструкция многообразна. Поныне ведутся исследования, ставящими целью улучшить качество передачи акустики. Расстановка традиционная такова: по четырем углам комнаты (грубо говоря) по колонке, сабвуфер стоит на полу слева или в центре, под телевизором помещается фронтальная колонка. Последняя в любом случае снабжается двумя динамиками и более.

Круг задач очерчен, читатели понимают – самодельная акустическая система строится следующими элементами:

• набор динамиков частот сообразно числу каналов;
• фанера, шпон, доски корпуса;
• декоративные элементы, краска, лак, морилка.

Модели на 20 Вт

Собрать колонки на 20 В довольно просто. В первую очередь специалисты рекомендуют заготовить шесть листов шпона. Покрывать лаком их следует в конце работы. Начинать сборку целесообразнее с установки динамиков. Фазоинвертор используется импульсного типа. В некоторых случаях он устанавливается на подкладках. Также специалисты рекомендуют подкладывать уплотнители из резины.

Питание колонок обеспечивается через клеммник. Крепится он у задней панели. Фазоинвертор может устанавливаться как с усилителем, так и без него. Если рассматривать первый вариант, то сердечники подбираются фазового типа. В данном случае вуфер можно не использовать. Если рассматривать колонки без усилителя, то у них используется кроссовер

В конце работы важно зачистить корпус и покрыть его лаком

Автомобильные модификации

Колонки для автомобилей выпускаются на два или три динамика. Для самостоятельной сборки модели понадобятся листы фанеры. В некоторых случаях используется шпон, покрытый лаком. Чтобы зафиксировать динамик, необходимо сделать отверстие на панели. Следующим шагом устанавливается фазоинвертор. Некоторые модификации изготавливаются с низкочастотными сердечниками. Если рассматривать колонки (самодельные) небольшой мощности, то фазоинвертор разрешается устанавливать без усилителя.

В данном случае для регулировки звуком используется многоканальный кроссовер. Некоторые специалисты клеммники устанавливают за фазоинвертором. Если рассматривать колонки с мощность более 50 Вт, то микросхемы применяются на два усилителя. Диффузор стандартно устанавливается импульсного типа

Перед скреплением корпуса важно позаботиться о виброизоляционном слое. Для клеммника на пластине нужно сделать отдельное отверстие

Некоторые считают, что корпус в обязательном порядке следует зачистить. Провода для колонок подойдут двухжильного типа.

Правила расположения акустической системы

Расположение акустических систем в комнате

От правильно расположенной акустики будет зависеть качество воспроизводимого звука. Представьте мысленно треугольник с равными сторонами. Тогда у одного угла будет располагаться слушатель, у двух других – фронтальные колонки на одинаковом расстоянии друг от друга и от слушателя.

Подготовка

Чтобы обеспечить комфортное прослушивание устройства, требуется подготовить комнату:

• штробятся стены под провода;
• для отделки стен используют плотные обои желательно темного цвета, для пола – ковер с мягким ворсом;
• для лучшего рассеивания звука, расставляют в помещении книжные шкафы.

А вот помещения с железобетонными конструкциями не подойдут для установки потолочной акустики. Это же относится к комнатам в виде куба, так как отраженные колебания звука будут сходиться в средней точке, а звуковые волны, накладываясь друг на друга, исказят звучание динамиков.

Монтаж звукоизоляции

Монтаж звукоизоляции из ДСП

Звуковые волны рассеиваются при помощи дополнительной звукоизоляции в помещении. Для этого используют плиты минеральной ваты, мягкие виды ДСП, декоративные конструкции – колонны, кессонные потолки. Например, при монтаже гипсокартонных потолков, под ними укладывают плиты из кокосового волокна, стыки между которыми шпаклюют, а щели надежно герметизируют, поскольку звук проходит через воздушные промежутки.

Акустических систем, встраиваемых в потолок, сегодня встречается много. Компактное устройство приборов не перегрузит интерьер, обеспечит ровное, чистое звучание.

Способы изготовления

Компьютерные колонки, являясь малогабаритными, не требуют мощных динамиков, усилитель которых питается от 12 и более вольт питающего напряжения. Таким колонкам достаточно лишь пяти вольт, поступающих с USB-порта или зарядки для смартфона.

Более мощные – для подключения телевизора, кинопроектора, магнитолы – потребуют отдельный блок питания. Потребуется 10 и более ампер тока с напряжением 12 В, как от автомобильного аккумулятора, выдающего до сотен ампер.

Несмотря на использование пластика в качестве материала корпуса многими производителями, «самодельщики» выполняют «коробку» из дерева или пиломатериалов на его основе. Все грани корпуса покрываются водостойким лаком.

Конструкция современных колонок использует не пустое пространство внутри ящика, заполненное воздухом и оснащённое низкочастотным фазоинвертором для улучшения передачи низких частот, а заполнение демпфирующим материалом. Характеристики современных фирменных динамиков улучшились настолько, что их свободно можно «запереть» внутри.

Для точной подстройки амплитудно-частотной характеристики предусмотрите эквалайзер – несколько регуляторов, управляющих отдельными полосами звуковых частот. Если в магнитоле или музыкальном центре нет такой подстройки, схема усилителя немного усложняется. Микросхема, на базе которой собран усилитель, обладает такой функцией. Для ПК или ноутбука такая необходимость резко отпадает – система Windows предусматривает графический виртуальный эквалайзер, например, в настройках WM Player. Планшеты на базе Android позволяют настроить АЧХ на любом из сторонних приложений.

Для пустотелых колонок внутри применяется звуковой лабиринт – конструкция из внутренних стенок, расположенных под разными углами (внутренний акустический расчёт). Это улучшенный вариант, выдающий наиболее эффективную АЧХ, – без перепрограммирования устройства, выполняющего роль звукового процессора. По сравнению с фазоинвертором он позволяет избежать бьющего в одно место потока воздуха при существенной громкости, направлен не вперёд, а назад. На задней и верхней частях корпуса располагается окошко.

Технологический процесс изготовления заключается в следующем. Убедитесь, что у вас всё уже заготовлено.

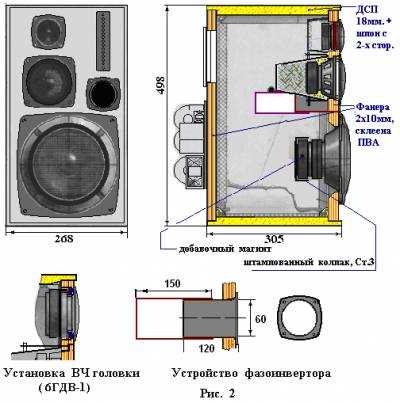

Разметьте и распилите фанеру или доску ДСП (либо из натурального дерева) на фрагменты, ориентируясь по чертежу.

Поставьте колонку в нужный угол комнаты или возле любой из стен. Включите музыку и пройдитесь по комнате, вслушиваясь в звук. Переместите колонку в тот угол или место, откуда она лучше всего звучит. Это называется акустическим расчётом комнаты. Если колонок две, расположите их в зоне отдыха комнаты так, чтобы 3D-стереозвучание показало себя «во всей красе».

Усилитель для самодельных колонок

В качестве усилителя для этих самодельных колонок была выбрана микросхема LM3886, как самый простой способ получить Hi-Fi качество звучания буквально «на коленке», не переплачивая!

Если верить анализатору RMAA — LM3886 на порядок лучше, чем того требует стандарт звука Hi-Fi, то есть искажения звука в усилителе на этой микросхеме будут в 100 раз меньше, чем может услышать человеческое ухо.

Стоит отметить, что некоторые рукастые фанаты умудряются на основе этой микросхемы создать DIY-усилители, допускающие лишь 0,0002% искажений. Хотя даже 1% искажений очень трудно услышать обычному человеку.

Для охлаждения получившегося усилителя был использован обычный алюминиевый процессорный радиатор (без вентилятора). Такой самодельный усилитель будет работать на мощности не более 5 Вт и такого охлаждения ему для этого вполне достаточно. Но даже если бы пошел перегрев, то встроенная в схему защиты от перегрева не дала бы ему сгореть, просто выключив бы его.

Чтобы иметь возможность улучшать усилитель его изначально можно собирать на монтажной плате по схеме:

Построив всё на монтажной плате можно заменять те или иные детали, модернизируя схему усилителя, разводку и тд, при этом измеряя необходимые параметры программой RMAA.

После того как удалось оптимизировать схему усилителя, была изготовлена обычная печатная плата (ЛУТ — лазерно-утюжная технология), но качество усилителя при этом принципиально не изменилось, если верить анализу в RMAA, сделан вывод, что монтажные платы для домашней DIY-электроники вполне годятся!

Модели с одним динамиком

Колонки с одним динамиком являются очень распространенными. Чтобы собрать модель, придется в первую очередь заняться корпусом. С этой целью часто используется фанера. В конце работы ее придется обшить. Однако в первую очередь следует изготовить боковые стойки. Для этой цели придется воспользоваться лобзиком. Динамик для колонки можно подобрать небольшой мощности.

Внутренняя сторона фанеры в обязательном порядке прошивается виброизоляционной лентой. После закрепления динамика фиксируется уплотнитель. С этой целью используется клей. Далее останется лишь прикрепить диффузор. Некоторые для него изготавливают отдельную полку и фиксируют стогующими шурупами. Чтобы подсоединить динамик к штекеру, устанавливается клеммник. Как включить колонки? С этой целью используется кабель от клеммника, который должен вести к источнику питания.

Акустические системы – конструктивное устройство и принцип действия

Чтобы самостоятельно собрать акустическую систему (АС), нужно понимать ее устройство. В общем случае в конструкцию АС входят динамики, заключенные в корпус, и усилитель.

Корпус

Корпус – это первый важный элемент колонок, в который помещены остальные комплектующие. Он отвечает за воспроизведение звука на низких частотах и разделяет динамики, препятствуя их воздействию друг на друга, а также играет эстетическую роль.

Чтобы добиться звука высокого класса, нужно грамотно выбрать форму корпуса. Стандартные колонки выполнены в виде прямоугольника (куба, параллелепипеда), но такие устройства не позволяют достичь идеального звука, потому что прямые углы создают резонанс и сопутствующие отрицательные эффекты. Также АС изготавливаются в форме конструкций с острыми или тупыми углами (пирамиды, трапеции) и окружности (шара, эллипса), оптимальной для широкополосной акустики.

На заметку! Чтобы добиться наилучшего звучания от недорогих колонок, воспроизводящих основной диапазон частот, разработчики часто используют круглые формы. Передняя панель при этом выполняется ровной, а боковые стенки вместе с задней формируют изогнутую поверхность, эффективно отражающую и направляющую волны в сторону пользователя.

Сабвуферы воспроизводят низкочастотный звук, поэтому для них чаще используют кубическую форму. В сабах обычно устанавливают фазоинвертор, являющийся полой трубой, фокусирующей звуковые волны и проходящей сквозь одну из панелей.

Материал корпуса также бывает разным. Для качественного звука используют ДВП, ДСП, неплотную фанеру. Хорошо подходит дерево, но такая акустика получается тяжелой и массивной, поэтому деревянными обычно делают напольные колонки. Хороший корпус получается из специальных полимеров, но качество звука немного ухудшается. Дешевые АС выполняют из простого пластика. Такой материал плохо поглощает звук, что приводит к образованию лишних шумов. А если увеличить громкость до максимума, будут слышны гудение и гул.

Динамики

Динамики – основная составляющая часть акустической системы, так как именно они производят звуковые волны. В их конструкцию входит постоянный магнит, создающий непрерывное магнитное поле независимо от окружающих условий. Чаще всего он ферритовый. На дорогой акустике используются неодимовые магниты.

Магнитное поле окружает вторую важную составляющую динамиков – медную катушку, на которую воздействует переменный ток от розетки, батареи или USB разъема. Под воздействием тока и в окружении магнитного поля она совершает перпендикулярные колебания. Это заставляет вибрировать диффузор, что влечет колебания воздушных масс, воспринимаемые человеческими органами слуха как звуковые волны. Диффузорная мембрана изготавливается из полимеров или натуральных материалов, например, целлюлозы. На дорогой акустике используются тонкие пластинки из титана. От свойств материала зависит качество звучания.

На заметку! В зависимости от воспроизводимых частот, динамики бывают низкочастотными (сабвуферы, 20-120 Гц), среднечастотными (основной звуковой диапазон, до 5 кГц) и высокочастотными (твиттеры, от 2 до 20 кГц). Сабвуферы имеют самые большие размеры, твиттеры  — самые маленькие.

Усилитель

АС бывает активной или пассивной. В первом случае в колонки встраивается отдельный усилитель, преобразовывающий сигнал под мощность динамиков. Без этой детали звук будет очень тихим. Тогда как пассивная акустика подключается к внешнему усилителю звука специальным кабелем с клеммами. Данные аудиоусилители могут не только преобразовывать мощность сигнала, но и собирать и объединять аудиодорожки от нескольких колонок в многоканальной акустике.

На заметку! Для преобразования аудиосигнала может использоваться не только усилитель, но и ресивер.

Общий принцип работы

Схематически принцип действия АС выглядит следующим образом. Источник звука отправляет аудиосигнал на усилитель. Последний его обрабатывает и посылает на динамики в виде электрических импульсов. Ток поступает на катушку и вместе с магнитным полем воздействует на нее. В результате этого катушка движется вверх и вниз с различной амплитудой. От этого с такой же синхронностью движется диффузор, создавая звуковые волны различной громкости.

Как сделать короб для сабвуфера

Для изготовления короба нужно использовать прочную древесину. Идеально подойдет ДСП или ДВП, ее толщина должна быть не больше 5 мм, чтобы конструкция получилась как можно легче. Если есть старые советские телевизоры в деревянных коробках, то можно из них сделать неплохой ящик. Вырежьте при помощи лобзика все элементы конструкции. Акустические колонки, своими руками собранные, должны быть прочными, поэтому не жалейте клея и саморезов для проведения крепежа. Лицевая часть, на которой устанавливается динамик, крепится в последнюю очередь.

Для придания жесткости коробу используйте деревянные рейки треугольной формы. Старайтесь все мелкие щели и зазоры проклеивать. Ведь воздух в сабвуфере будет двигаться, а вам нужно, чтобы он не выходил из щелей, так как звучание портится из-за этого. В задней части короба нужно просверлить отверстие для провода, снаружи монтируется разъем для подключения к усилителю. Гораздо удобнее, если звуковые колонки, своими руками изготовленные, будут компактными и без внешних блоков.

Запертый в ящике

С ростом мощности и улучшением параметров усилителей сверхвысокая чувствительность акустики перестала быть главным камнем преткновения, а вот проблемы неравномерности АЧХ, и в особенности правильного воспроизведения басов, стали еще более актуальными.

Гигантский шаг к прогрессу в данном направлении сделал в 1954 году американский инженер Эдгар Вильчур. Он запатентовал акустическую систему закрытого типа, и это был отнюдь не трюк в стиле нынешних патентных троллей.

Патентная заявка Эдгара Вильчура на АС в закрытом оформлении

К тому моменту уже был изобретен фазоинвертор и, понятное дело, к ящику с дном динамик тоже примеряли неоднократно, только вот ничего хорошего из этого не получалось. Из-за упругости замкнутого объема воздуха приходилось или терять существенную часть энергии диффузора, или делать корпус непомерно большим, чтобы снизить градиент давления. Вильчур же решил обратить зло во благо. Он сильно понизил упругость подвеса, переложив таким образом контроль за движением диффузора на объем воздуха — пружину куда более линейную и стабильную, чем гофр или резиновое кольцо.

В закрытом ящике движения диффузора контролируются воздухом — в отличие от бумаги или резины он не стареет и не изнашивается

Так удалось не только полностью избавиться от акустического короткого замыкания и поднять отдачу на низких частотах, но и ощутимо сгладить АЧХ на всем ее протяжении. Однако обнаружился и минорный момент. Выяснилось, что демпфирование замкнутым объемом воздуха приводит к повышению резонансной частоты подвижной системы и резкому ухудшению воспроизведения частот ниже данного порога. Для борьбы с такой неприятностью пришлось увеличивать массу диффузора, что логичным образом привело к снижению чувствительности. Плюс поглощение внутри «черного ящика» чуть ли не половины акустической энергии, не могло не внести вклада в снижение звукового давления. Одним словом, новому типу колонок потребовались усилители довольно серьезной мощности. К счастью, на тот момент они уже существовали.

Сабвуфер SVS SB13-Ultra с закрытым акустическим оформлением

Сегодня закрытое оформление применяется по большей части в сабвуферах, особенно в тех, что претендуют на серьезное музыкальное исполнительство. Дело в том, что для домашних кинотеатров энергичная отработка самых низких басов часто оказывается важнее динамической и фазовой точности на всем протяжении НЧ-диапазона. А вот объединив относительно компактный закрытый саб с приличными сателлитами, можно добиться куда более правильного звука — пускай и не наполненного сверхглубокими басами, зато крайне быстрого, собранного и четкого. Всё вышесказанное можно отнести и на счет полнодиапазонных колонок, «закрытые» модели которых изредка появляются на рынке.

Закрытый ящик

Плюсы: Образцовая скорость атаки и разрешение в низкочастотном диапазоне. Относительная компактность конструкции.

Минусы: Требуется достаточно мощный усилитель. Сверхглубоких басов на грани инфразвука добиться весьма затруднительно.

Выход из лабиринта

Акустика, вооруженная фазоинверторами и пассивными излучателями, воспроизводит глубокие басы благодаря резонаторам, работающим при посредничестве воздуха внутри АС. Однако кто сказал, что объем колонки не может играть роль низкочастотного излучателя сам по себе? Конечно может, и соответствующая конструкция называется акустический лабиринт. По сути, она представляет собой волновод, протяженностью в половину или четверть длины волны, на которой планируется добиться резонанса системы. Иными словами конструкция настраивается по нижней границе частотного диапазона АС. Конечно использовать волновод полной длины волны было бы еще эффективнее, но тогда для частоты, скажем, 30 Гц, его пришлось бы делать 11-метровым.

Акустический лабиринт — любимая конструкция акустиков-самодельщиков. Но при желании корпуса самой хитрой формы можно заказать и в готовом виде

Чтобы в колонке разумных размеров уместить даже вдвое более компактную конструкцию, в корпусе устанавливают перегородки, формирующие максимально компактный изогнутый волновод, поперечным сечением примерно равным площади диффузора.

От фазоинвертора лабиринт отличается в первую очередь менее «резонансным» (то есть не акцентированным на определенной частоте) звучанием. Относительно низкая скорость и ламинарность движения воздуха в широком волноводе препятствует возникновению турбулентности, порождающей, как мы помним, нежелательные призвуки. Кроме того, в данном случае драйвер свободен от компрессии, повышающей резонансную частоту, ведь его тыловое излучение не встречает практически никаких препятствий.

Схема для расчета корпуса на dbdynamixaudio.com

Бытует мнение, что акустические лабиринты создают меньше проблем со стоячими волнами в комнате. Однако при малейших просчетах в разработке или изготовлении, стоячие волны могут возникнуть в самом волноводе, который, в отличие от фазоинвертора, имеет куда более сложную структуру резонансов.

Вообще надо сказать, что грамотный расчет и точная настройка акустического лабиринта — процессы весьма непростые и трудоемкие. Именно по этой причине данный тип корпуса встречается нечасто, и только в АС очень серьезного ценового уровня.

Акустический лабиринт

Плюсы: Не только хорошая отдача, но и высокая тональная точность басов.

Минусы: Нешуточные размеры, очень высокая сложность (читай — стоимость) создания правильно работающей конструкции.

Из чего можно сделать?

В домашних условиях корпус колонки изготавливается почти из чего угодно. В ход идут:

корпус от вышедшей из строя автомагнитолы;
корпус от светящегося кубика, в котором перегорела подсветка;
колонка- «яйцо» изготавливается из бумаги, свёрнутой во множество слоёв и пропитанной клеем (например, эпоксидным);
остатки ламината или паркета – после перестилания пола;
ДСП, материал МДФ, ДВП, натуральное дерево;
для портативных колонок подходит труба ПВХ (или полипропиленовая) наибольшего диаметра – вроде того, что применяют в проведении межэтажного сливного канала для санузлов всего дома;
фанера – при её распиливании соблюдайте осторожность: она легко даёт сколы и трещины, со временем изгибается.

Сборка колонок

Чтобы правильно обрезать элементы, необходимо соблюдать несколько правил: все время используем только одну линейку и рисуем линии черной ручкой, а не карандашом (у неё линия тоньше, лучше видна и полностью одинаковая ширина — карандаш стирается).

Вырезаемые элементы, в которых есть прорези под углом, и в трапециевидной колонке, некоторые из них необходимо выполнить на пиле с наклонным лезвием. Если у вас нет такой пилы, рекомендуем обратиться в столярку — будет красиво и точно вырезано.

Обрезка канавки для решетки: выберите фрезу с соответствующим диаметром и установите желаемую глубину фрезерования на фрезерном станке

Затем вкрутить «направляющие» в соответствующую линию для фрезерного станка, это важно и довольно сложно, потому что направляющая должна быть привинчена параллельно на идеальном расстоянии. Лучше всего определить это так:

1. Прикрутите направляющие двумя винтами (прямая полоска, например из фанеры) к куску фанеры и проведите линии вдоль направляющей на поверхности ручкой (проведем линию, где она прилипает к доске).
2. Фрезеруем канавку и скользим вдоль направляющей, плотно прижимая фрезерный станок к ней.
3. Открутите направляющие и измерьте расстояние от края паза до ранее проведенной линии.
4. У нас есть линия нарисованная на элементе, где должна быть канавка, и мы знаем расстояние направляющей от края канавки, поэтому измеряем и рисуем линии.
5. Прикрутите направляющие вдоль нарисованной линии.
6. Теперь фрезеровать паз в элементе, сдвинув фрезерный станок вдоль направляющей
7. Проверьте, всё должно быть идеально, потому что решетка должна быть точно ровной.

Вырезаем подставки для решетки, все 3 очень важны, поэтому должны их скопировать.

• Рисуем очень точный узор дуги
• Точно вырезать рисунок и заполировать наждачной бумагой.
• Нарисовать копии с рисунка, по 3 на АС, и пометить стороной вверх.
• Используйте лобзик, чтобы вырезать копии с небольшим запасом
• Для копирования ровно привинтите рисунок и обрежьте избыток фрезером с подходящим ножом, и получим готовую копию, каждая копия будет идентичной.

Отверстия, которые нужно вырезать на лицевой панели, нарисованы, поэтому в центре круга (в котором будет динамик) вставьте иглу, отметьте отверстие гвоздем (для сверла) и просверлите отверстие, в которое вставляем ось фрезы фрезерного станка.

Лучше всего использовать тонкий резак диаметром до 5 мм (самый простой способ). Прямоугольные отверстия легче всего вырезать с помощью лобзика.

Собираем все вместе, делаем это точно с помощью клея и шурупов (фанерные шурупы 12 мм «3,5 x 35» каждые по 10–15 см.

Помните, что элемент, который прикручивается к другому, должен иметь отверстия для шурупов (сверло 3-4 мм), головка винта должна быть спрятана под поверхностью на около 4 мм, особенно по краям колонки, которые будут закруглены, поэтому следует дополнительно сверлить фаску с помощью сверла 6 мм с ограничителем глубины сверления, установленным на 4 мм.

Накладываем много клея по всей длине. Выдавленный избыток быстро вытирается влажной тряпкой. Устанавливаем подпорки крепления.

Когда соберем всё, монтируем динамики и ищем центр тяжести, там будут ручки на такой высоте, чтоб при переносе колонки было удобно.

Затем откручиваем громкоговорители и занимаемся чистовой обработкой под лак. Края (стыки панелей) фрезеруются тем же резцом, который использовался для копирования. Надо выровнять соединения плит, теперь начинаем скруглять края с помощью соответствующего закругляющего инструмента, который использовался с радиусом R = 10 мм.

Наилучший эффект достигается шлифовкой с помощью орбитальной шлифовальной машины (равной столу и гладкой поверхности) с помощью лака.

Качество подготовки поверхности имеет большое значение.
