Как правильно установить подрозетник?

Окончание работ

Последний штрих – это сама установка розеток в гипсокартон, ради чего и была проделана вся эта подготовительная работа. Меряем и обрезаем провода из подрозетника до нужной длины. Для удобства оставляем длину 5 – 7 см. Этого размера достаточно для нормального подсоединения проводов.

Розетки, купленные специально под гипсокартон, бывают разных моделей, но предпочтительнее не с пластиковым, а с металлическим ободком. В случае нештатной ситуации больше вероятности замыкания провода через металл на «землю», что вызовет срабатывание автомата защиты.

Желательно, чтобы розетки, которые устанавливаем в гипсокартоне, были заземлены. Для этой цели существуют трехжильные кабеля, заземляющий провод – желтый с зеленым, или просто желтый. Его подключаем на клемму заземления. Остальные две жилы – фаза и ноль.

Совет: концы проводов хорошо залудите паяльником, либо наденьте специальные наконечники. Зажимайте болты максимально крепко, но не сорвите резьбу.

Когда все готово вставляем сердцевину в коробку, зажимаем винтами, после чего надеваем пластиковую крышечку и тоже закручиваем болтик. Монтаж окончен.

Как показывает практика, установить розетки в специальные коробки под гипсокартон несложно. Дольше описывать и рассказывать. Главное – грамотно установить подрозетники. соблюдать правила техники безопасности, быть внимательным и аккуратным. Тогда все обязательно получится!

Что нужно знать, приступая к монтажным работам

Современные розетки устанавливаются в специальное устройство — подрозетник или как его еще называют коробка или стакан. Так вот, при монтаже в обшивку из ГКЛ применяется специальный стакан, который конфигурацией и размерами отличается от обычных модификаций для кирпичных стен, но цена его примерно такая же.

Вот в такие пластиковые коробки устанавливаются розетки под гипсокартон

Если обычные стаканы устанавливаются в углубление стены и фиксируются цементным раствором, то подрозетники для ГКЛ укладываются в вырез, сделанный в листе. После этого подтягиваются настроечные винты, разворачивающие крепежные лепестки, которые продвигаются по резьбе винтов и впоследствии прижимаются к изнанке обшивки.

Розетка для гипсокартона – вид снизу

Стаканы бывают одинарные и совмещённые в блоки. Если смотреть на одинарный стакан сверху, то мы увидим четыре винта — для сравнения на обычном подрозетнике их два. Одна пара винтов обеспечивает передвижение и прижим лепестков, о которых мы уже говорили. Оставшаяся пара винтов предназначена для фиксации розетки.

Итак, с подрозетником определились, что нам еще потребуется при монтаже?

Нам потребуется электродрель или шуруповерт, коронка по размеру посадочного радиуса стакана, водяной уровень (если устанавливается блок розеток), острый монтажный нож, карандаш и разумеется сама розетка, которую будем устанавливать.

Какую коронку выбрать? Диаметр стакана равен 68 мм, следовательно, внешний диаметр коронки должен быть таким же.

Не забываем о том, что приступать к началу монтажных работ можно только после того, как под обшивку стен уложена проводка.

Технология выполнения монтажа одинарной розетки

Установка розетки в гипсокартон – технология самостоятельного монтажа

В этой таблице перечислены основные этапы монтажных работ, которые нам придётся выполнить. Поэтому рассмотрим каждый из перечисленных этапов подробно.

Для того чтобы инструкция была более понятной, предлагаю фотоотчёт выполнения монтажа на стенде, то есть на куске ГКЛ, которой не жалко портить.

Если опыта выполнения монтажных работ нет, рекомендую также потренироваться на ненужном куске обшивки стен и только после этого приступать к чистовой работе. За сохранность подрозетника не беспокойтесь, так как он многоразовый и во время пробной установки не повредится.

Определяем расположение розетки на стене и размечаем центр отверстия, которое будем сверлить;

По стандарту высота розетки от пола в жилых помещениях должна составлять 0,8-1 м. Исключение можно сделать для тех случаев, когда бытовая техника располагается вплотную к стене и розетку лучше установить ближе к полу. Но так или иначе выдерживаем расстояние до пола не менее 20 см.

  • Подбираем коронку нужного размера и устанавливаем в шуруповерт;
  • Прикладываем коронку к поверхности листа так чтобы шуруповерт располагался перпендикулярно;

Сверлим отверстие, не прилагая особого усилия, так как коронка в гипсокартон входит легко;

Нарезка углубления по периметру окружности

Острым ножом срезаем фаску по периметру сделанного отверстия на глубину 1,5 мм и на ширину 3 мм;

На фото показан перепад уровней из-за отсутствия фаски

Нарезка фаски — это обязательное условие грамотного монтажа, что впоследствии упростит проведение отделочных работ. Внешний бортик стакана имеет толщину 1-1,5 мм. Если установить такую коробку на неподготовленный периметр, бортик будет выступать над поверхностью. В итоге при финишной отделке на стену придется положить больше шпаклёвки чтобы компенсировать разницу уровней. Если же утопить бортик в нарезанную фаску, перепада не будет.

Выламываем по контуру пластиковые заглушки на дне стакана и выводим в них концы проводов;

Поверхности коробки и обшивки совпали

Вставляем подрозетник в отверстие и проверяем чтобы края пластикового изделия располагались вровень с плоскостью отделочного материала;

Регулировочные болты длинные, а потому крутим их не отвёрткой, а шуруповертом

  • Шуруповертом затягиваем регулировочные болты до тех пор, пока лепестки не прижмутся к изнанке облицовки;
  • Выкручиваем оставшуюся пару шурупов на подрозетнике;
  • С розетки снимаем наличник;
  • Крепим к подготовленной розетки провода, которые предварительно вывели, устанавливаем конструкцию в стакан и фиксируем ранее выкрученной парой шурупов;
  • Наличник на розетку можно будет одеть по окончании финишной отделки стен, а значит монтаж на этом этапе можно считать оконченным.

Монтаж подрозетника

После закупки материалов, можно расчертить место для установки. Применяемая для монтажа технология отличается в зависимости от типа стены. Работа с бетоном, газобетоном и кирпичом практически идентична, а вот с гипсокартоном отличается. Различия наблюдаются и в наборе инструмента, который потребуется.

Установка подрозетника в бетон, газобетон или кирпич

Работа с такими материалами стен требует наличия специализированного инструмента. Потребуется подготовить:

  • перфоратор;
  • корончатое сверло 68 мм;
  • зубило или пику под перфоратор.

Корончатое сверло

Цены на свёрла для розетки (корончатое сверло)

Корончатое сверло

Сначала нужно проделать посадочное отверстие в стене для установки подрозетника с помощью специального корончатого сверла. Оно устанавливается на дрель или перфоратор. Коронки бывают различного ценового сегмента, и отличаются по материалу режущей кромки. Они бывают алмазные и твердосплавные. Также сверла отличаются между собой по режиму работы. Одни используется только с дрелью, а другие являются ударными, поэтому подходят при выполнении сверления с включенным долблением.

Если требуется сверлить железобетон, то понадобится использование более дорогой коронки с алмазным напылением на сегментах, поскольку дешевая оснастка ломается. Также нужно устанавливать оптимальное количество оборотов, рекомендуемое в инструкции к сверлу.

По центру цилиндрической коронки имеется сверло по бетону. Оно применяется для центровки. Выступающее сверло ставится в центр будущего подрозетника и осуществляется углубление в стену до момента начала высверливания кольца коронкой. После этого нужно прекратить сверление и снять центровку. Это предотвратит проделывание сквозного отверстия выступающей частью инструмента. Центровочное сверло снимается путем выбивания клином или выкручивания специального зажимного болта.

Засверливание в стену

Если требуется поставить блок розеток, то нужно посмотреть в их инструкцию, а также на параметры подрозетников и определить межосевое расстояние. Обычно оно составляет 71 мм. Чтобы сделать все ровно, в идеале сразу после извлечения коронки для снятия центровочного сверла необходимо от маленького отверстия по горизонтальной линии сделать разметку с шагом 71 мм. Полученные в результате точки в будущем будут использоваться для центровки последующих сверлений.

Разметка под блок

После сверления останется кольцевое отверстие. Останется только выбить его центральную часть. Сделать это удобно с помощью перфоратора с пикой. Можно обойтись обыкновенным ручным зубилом и молотком. Нужно вставить инструмент в узкую полоску высверленного большего круга и ударить. В результате центральная часть выпадет. При работе с газобетоном или кирпичом это несложно. При выбивании бетона будет труднее, если он армирован стальной арматурой.

Последовательность монтажа

Имея готовое отверстие можно прорезать штробу в стене к потолку, где располагается распаечная коробка, чтобы сделать отводку питающего кабеля. Для компенсации на погрешность, заложенный кабель берется длиннее на 30-40 см. В дальнейшем излишки можно будет отрезать. Переходя к прокладке кабеля и подключению к распаечной коробке потребуется обесточить помещение.

Распаечная коробка

После подготовки штроб и самого отверстия под подрозетник, в него нужно вставить установочную коробку и проверить глубину, чтобы ничего не выпирало. Далее следует подготовить густой строительный раствор. Удобнее всего использовать алебастр и гипсовую штукатурку.

Чтобы завести питающий провод в коробку, в ней нужно выломать окно с помощью плоскогубцев или срезать его ножом. В таких местах производители делают пластик тоньше для возможности механического выдавливания. Далее нужно уложить немного раствора вглубь отверстия, после чего вставить коробку с заведенным в нее проводом.

Вклеивание подрозетников

Подрозетник следует выставить ровно с помощью уровня. Если в нем имеются только два вертикальных или горизонтальных крепления, то их ориентацию нужно выбрать в зависимости от особенностей приобретенной розетки. При наличии 4-х креплений это не имеет значения.

Подрозетник с двумя креплениями

Боковая полость между коробкой и стеной также заполняется раствором. Если применялся алебастр, то уже через 3-4 часа установочная коробка будет сидеть надежно. Следует подождать, пока раствор полностью высохнет и перестанет давать испарения. Ни в коем случае для закрепления подрозетников нельзя применять монтажную пену, поскольку она является горючим материалом.

Работа болгаркой

Работаем с арматурой

Замена подгоревшей

В таком случае оптимальный вариант – установка накладной розетки в старый подрозетник, тем более что розеточные колодки отдельно не продаются, а старый подрозетник, возможно, повело от времени.

Перенос

Модульный блок

Перенос розеток на новое место в процессе обшивки стен сводится к наращиванию кабеля до нужной длины и прокладки его в обрешетке до начала собственно обшивки. Сращивание проводов производится как описано выше. Кабель ведут параллельно полу на высоте старой розетки, прикрепляя к стене хомутиками. Новую розетку монтируют либо на обшивку, либо на базовую стену, см. ниже

Важно на новом месте оставить достаточно длинный, от 15 см, «хвост» кабеля, это упростит монтаж розетки

Если же стены отделаны, а розетку необходимо «вытащить» из-за шкафа, да еще и добавить гнезд, то лучший вариант – угловой модульный блок, см. рис. Его можно на штатных креплениях установить в углу, под подоконником или в любом подходящем месте. В старую розетку блок просто включается вилкой навсегда.

Но старую розетку, перед тем как загородить, необходимо перебрать: полностью разобрать, зачистить все внутренние контакты (скажем, контактных ламелей с клеммой) и собрать на холодном припое. Клеммы перед заделкой в них проводов также смазать припоем. Непосредственно перед включением блока снять крышку розетки, смазать припоем контактные ламели, поставить крышку, включить блок и больше не трогать. При соблюдении этих правил старая розетка никогда не напомнит о себе.

Монтаж на бетон

Для установки розетки в бетонную стену важно знать толщину будущей отделки: край подрозетника должен быть вровень со стеной плюс-минус 1,5 мм. Стандартная высота подрозетника – 40 или 44 мм. При «пухлой» отделке может понадобиться подушка из фанеры, слева на рис

Крепить подрозетник желательно саморезами в дюбелях. Если в нем крепежные отверстия не предусмотрены, их можно просверлить самому, но линия крепежных отверстий должна располагаться перпендикулярно линии контактов, на рис. – справа!

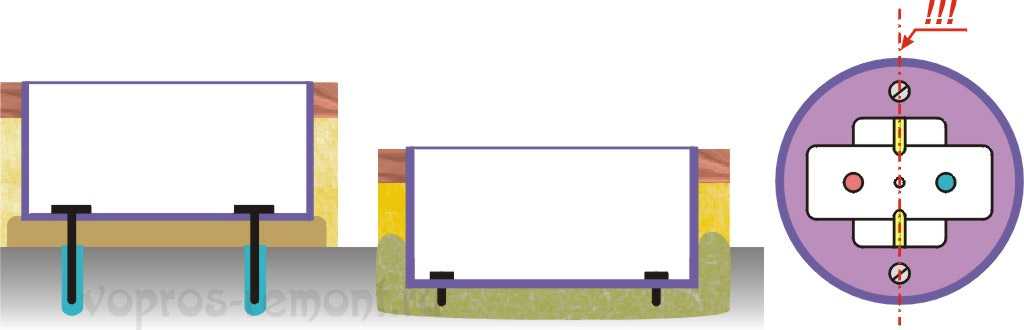

При «пухлой» отделке может понадобиться подушка из фанеры, слева на рис. Крепить подрозетник желательно саморезами в дюбелях. Если в нем крепежные отверстия не предусмотрены, их можно просверлить самому, но линия крепежных отверстий должна располагаться перпендикулярно линии контактов, на рис. – справа!

Установка подрозетников на бетон

Если стена уже отделана, или отделка будет тоньше, нужно коронкой выбрать под подрозетник лунку с запасом по диаметру и глубине. Перед установкой подрозетника лунку заполняют алебастровым или гипсовым раствором. Затем быстро выравнивают подрозетник и, пока раствор не схватился, заворачивают в него пару «блошек» для надежности, см. рис. в центре.

Выравнивать подрозетник удобно по шаблону из фанеры или доски толщиной в высоту отделки, с отверстием по диаметру подрозетника. Но самое главное – перед установкой подрозетника не забудьте продернуть в него кабель! Законы Мэрфи, знаете ли.

Установка в гипсокартон

Установка розетки в гипсокартон производится с помощью специальных подрозетников для гипсокартона со скользящими (слева на рис.) или поворотными (в центре там же) фиксирующими упорами.

Подрозетники для гипсокартона

Технология элементарна:

  • Коронкой сверлят отверстие 67 мм.
  • Выводят в него кабель, продергивают в подрозетник.
  • Ставят подрозетник на место.
  • Если упоры скользящие, тянут ленту-фиксатор до упора и откусывают лишнее.
  • Если упоры поворотные, до упора завинчивают тянущие их саморезы; лапки сами повернутся как надо.
  • Зачищают провода, заводят в клеммы, ставят в подрозетник колодку до упора и, поочередно заворачивая, затягивают винты лапок колодки.
  • Ставят крышку, проверяют прилегание к стене; при необходимости ослабляют винты лапок колодки и регулируют ее.

Установка подрозетника в гипсокартон с повышенной надежностью

Если лист гипсокартона еще не на стене, есть накладные розетки и подрозетник с поворотными лапками, можно закрепить розетки понадежнее (см. рис.справа):

  1. Пером и лобзиком выбирают отверстие под металлическую обойму розетки.
  2. Сверлят отверстия под саморезы лапок подрозетника.
  3. Стягивают обойму с подрозетником в пакет; упоры подрозетника при этом не нужны.
  4. Устанавливают колодку и крышку розетки.

При описанном способе монтажа розеток в гипсокартон под обоймой колодки образуется большое пространство, что облегчает заделку кабеля и возможное его наращивание в дальнейшем.

Подготовительные работы

Розетки устанавливаются по плану расстановки розеток. По этому же плану и однолинейной расчетной схеме выполняется разводка электропроводки по комнате. Электропроводкавыполняется внутри конструкции перегородки или под обшивкой гипсокартонной стены. Выполняется разводка электрическим кабелем с медными жилами и двойной (кабель ВВГ) или тройной изоляцией (кабель НЮМ). По технологии кабель должен быть заключен в электромонтажную гофру или специальные пластиковые трубы, для электромонтажных работ.

Места, где планируется установка накладных розеток, должны быть усилены внутри конструкции, поперечными деревянными брусками. Бруски, будет служить опорой, на которую будут крепиться розетки.

Разновидности подрозетников по гипсокартону: какие купить

На рынке можно встретить большое количество разновидностей подрозетников. Следует иметь в виду, что для монтажа на гипсовые перегородки годятся не все, а только те, которые имеют дополнительно два длинных винта с крепежными лапками вместо гаек. Этими лапками подрозетник под гипсокартон притягивается к ГКЛ. Оставшиеся винты служат для крепления розетки или выключателя.

Подрозетники по гипсокартону выпускаются различных размеров. Определяющими будут его диаметр и высота. Обычно коронки по гипсокартону имеют такие размеры: 60 (мм), 64 (мм), 65 (мм), 68 (мм), 70 (мм) и даже 75 (мм). Наиболее часто находит применение диаметр 68 мм.

Высота подрозетников не столь существенна, но, если возможность глубины перегородки позволяет, лучше устанавливать подрозетники максимальной высоты. Это позволит легче вести работы с электропроводкой, особенно, если она выполнена жестким одножильным проводом.

При выборе материалов следует обращать внимание на фирму-изготовитель. Малоизвестные производители могут не заострять внимание на качестве пластика, а именитые используют только негорючий или самозатухающий пластик

Материал подрозетника должен быть жестким, поскольку частое пользование розеткой может вызвать поломку корпуса.

Монтаж подрозетника в бетонное основание

Если вы уже решили, где у вас будут находиться розетки, можно приступать к монтажным работам, которые состоят из нескольких этапов.

Перед тем как установить подрозетник в бетон, делается разметка, затем проделывается отверстие в стене и готовится гипсовый раствор.

Шаг 1 – выполнение разметки на стене

Последовательность работ по разметке выглядит следующим образом:

  • отмерьте при помощи рулетки расстояние от пола до предполагаемого места установки подрозетника;
  • если напольное покрытие еще не постелено, то необходимо прибавить еще 5 см;
  • используя строительный уровень, проведите две линии: горизонтальную и вертикальную с точкой пересечения в месте, где будет установлена коробка;
  • приложите стакан к стене и обведите его карандашом.

Если предстоит установка двух и более подрозетников, то сначала с помощью строительного уровня проводится горизонтальная линия. Она должна располагаться на том расстоянии от пола, на котором будут размещены розетки.

Найдите центр первой коробки и проведите через него вертикальную линию. Затем отложите ровно 71 мм и проведите вторую вертикаль. В этом месте будет находиться центр второго стакана. Разметка следующих подрозетников производится аналогично.

Шаг 2 – пробивание отверстия в бетоне

Сделать отверстия в кирпичной или бетонной стене можно несколькими способами. Самый простой из них – при помощи коронки по бетону с победитовыми зубьями, которыми она, врезаясь в стену, делает круг нужного размера.

В центре коронки имеется сверло из победита для проделывания центрального отверстия.

Поскольку стандартные подрозетники имеют наружный диаметр 67-68 мм, для работы подойдет коронка диаметром 70 мм. Насадку надевают на перфоратор или дрель, устанавливают на размеченную линию и проделывают отверстие.

Затем насадка вытаскивается, и из отверстия зубилом и молотком выбивается весь оставшийся там слой бетона.

Если нет коронки по бетону, то проделать дырку можно дрелью с победитовым сверлом. Сначала на всю глубину насадки высверливается центральное отверстие, а затем тем же сверлом делаются дырки по линии окружности.

Чем их больше, тем легче будет выдолбить отверстие нужного диаметра и глубины зубилом с молотком или перфоратором.

Еще один способ – проделать квадратное отверстие при помощи болгарки с насадкой в виде алмазного диска. Сначала прорезаются центральные линии, а затем – по всему периметру подрозетника. Процесс как всегда завершается зубилом с молотком.

Шаг 3 – установка коробки в стену

После того, как отверстие сделано, его нужно хорошо вычистить и вставить в него подрозетник для примерки. Он должен свободно входить по ширине, а по глубине должен оставаться запас примерно 5 мм для раствора.

Если все получилось как надо, то теперь необходимо от верхней или нижней части отверстия (в зависимости от места расположения в помещении электропроводки) сделать проход для прокладки провода.

Подрозетник также нужно подготовить. Переворачиваем его нижней стороной, где находятся прорези для проводов и прорезаем одно из них ножом. Заводим туда провод и вставляем коробку в стену для проверки.

Для закрепления стакана готовим раствор из гипса или алебастра, который должен иметь консистенцию сметаны. Стоит учесть, что раствор из этих материалов очень быстро твердеет, и у вас есть не больше трех-четырех минут, чтобы завершить процесс установки подрозетника. Через пять минут смесь будет уже непригодна.

За две минуты до укладки коробки в стену отверстие смачивается водой. После того, как жидкость впитается, на его стенки накладывается шпателем слой гипса. В стакан продевается провод, задняя его часть также намазывается раствором, и подрозетник вставляется в отверстие.

Отрегулируйте положение коробки таким образом, чтобы ее край находился вровень со стеной, а винтики располагались горизонтально.

Шаг 4 – объединение нескольких подрозетников

Как выполняется разметка двух и более подрозетников, было описано выше. Проделывание отверстий производится теми же способами, как и для одинарной коробки. Единственное отличие – необходимость объединения отверстий между собой. Это можно сделать зубилом или болгаркой.

Перед монтажными работами, подрозетники нужно состыковать друг с другом при помощи бокового крепежного элемента. Монтаж в стену выполняется аналогично установке одинарного стакана.

Важным моментом, на который нужно обязательно обратить внимание при креплении блока коробок, является строгое выставление подрозетников по горизонтали во время их фиксации в стене гипсовым раствором. Необходимо эту часть монтажа производить только с помощью строительного уровня

Размеры подрозетников для гипсокартона

Прежде чем приступать к описанию процесса монтажа, имеет смысл разобраться в особенностях продукции. Сразу отметим, что обычный подрозетник не подойдёт для установки в гипсокартонные перегородки, здесь применяется только определённый вид продукции, предназначенный для таких случаев. Среди зарекомендовавших себя производителей, можно выделить такие бренды:

Данная продукция классифицируется по глубине посадки и внешнему диаметру. Эти параметры маркируются как H и d2 соответственно. Стандартный диаметр подрозетника для гипсокартона – 68 мм. Помимо этого, в продаже имеются модели с внешним диаметром 60, 64, 65, 70 и 75 миллиметров.

Если говорить о глубине посадки, то здесь можно встретить такие размеры: 40, 42, 45, 60 и 62 миллиметра

Обратите внимание, что в продаже можно встретить изделия с нестандартными посадочными габаритами, но это скорее исключение из правил, чем норма

Выбираются подрозетники индивидуально, в зависимости от места монтажа. Если есть возможность, и толщина перегородки позволяет, рекомендуем выбирать модели с глубиной посадки 60-62 мм. Такие конструкции гораздо удобнее при расключении проводки, особенно если схема исключает установку распределительных коробок. В этом случае, провода расключаются в подрозетнике, поэтому каждый лишний миллиметр будет играть решающую роль.

Кроме того, в изделиях с большой глубиной посадки намного проще выполнить соединение проводов и монтаж электрооборудования.

В сегодняшней статье для примера я буду использовать подрозетники для гипсокартона Schneider Electric модификации IMT35150. Данные изделия обладают стандартным внешним диаметром (68 мм), глубина посадки составляет 45 миллиметров.

Корпус подрозетника Schneider Electric IMT35150 выполнен из негорючего пластика. Здесь используется комбинированный материал полипропилен + антипирен, который способен выдерживать температуру до 850°C. Корпус достаточно прочный, оснащён широким передним кантом. Имеются заглушки различного диаметра, предназначенные для ввода проводов любого сечения.

Для фиксации подрозетника в перегородке, используются две металлические лапки. Использование металлических фиксаторов обеспечивает большую площадь сцепления с поверхностью, гипсокартонное покрытие при этом не повреждается. Для фиксации лапок, применяются винтовые саморезы, которые при закручивании, надёжно прижимают коробку к поверхности.

Для разнообразия рассмотрим еще польские подрозетники для гипсокартона фирмы Pawbol Euproduct. Пластик на ощупь очень плотный и надежный. Только здесь используются тонкие металлические лапки (похожие на усики), фиксирующиеся стопорами из пластика.

Обратите внимание, что в обеих модификациях крепёжные лапки не выступают за внешние габариты подрозетника. Это значительно упрощает процесс монтажа

Когда коробка установлена на посадочное место, закручивающиеся винты срывают пластиковый стопор, выводя фиксаторы за границы подрозетника. Отметим, что Pawbol Euproduct оснащаются крепёжными винтами с мелкими и неглубокими шлицами, что вызывает некоторые трудности в процессе монтажа.
