Разбираемся вместе: что эффективнее однотрубная или двухтрубная система отопления?

Боковое подключение

Этот вариант подключения считается более сложным, так как подача воды и ее возврат возможны по двум патрубкам. Следовательно, необходимо знать, как правильно подключить алюминиевый радиатор отопления.

В соответствии с этим монтаж выполняется несколькими способами:

• При диагональном подключении горячая вода входит в радиатор через верхний патрубок с боку и, проходя через весь элемент отопления, выходит в нижний патрубок с другого боку. Таким способом радиаторы проходят испытание на заводе, он берется за основу при определении мощности приборов. Поэтому диагональное соединение батареи с трубами отопительной системы можно назвать самым эффективным, другие способы характеризуются меньшей производительностью.
• Одностороннее подключение подразумевает присоединение подающей и обратной трубы с одной стороны. В верхний патрубок теплоноситель входит, а через нижний патрубок выходит. Такой способ идеален для квартир, в которых стояк отопительной системы располагается сбоку от теплообменников. При нижней подводке к радиатору отопления могут возникнуть сложности с монтажом и эксплуатацией. Недостатком такого подключения можно назвать плохое прогревание длинных радиаторов, однако для приборов с количеством секций не больше 10 одностороннее подключение также эффективно, как и предыдущий способ.
• Седельное или нижнее подключение радиатора отопления к двухтрубной системе характеризуется наименьшей эффективностью, тепловые потери в этом случае могут составлять до 14%. Однако такой способ позволяет маскировать трубы системы под полом, следовательно, внешний вид помещения выглядит более эстетично.

Сократить потерю тепла помогают более мощные радиаторы. Не рекомендуется использовать седельное подключение в системах, где рабочая среда перемещается по трубам естественным образом. А вот в системах с принудительной циркуляцией теплоносителя схема подключения радиаторов отопления с нижним соединением неплохо функционирует. Циркуляционный насос, встроенный в систему отопления, заставляет воду двигаться быстрее, что приводит к возникновению вихревых потоков, разогревающих поверхность радиатора.

Подключение радиаторов

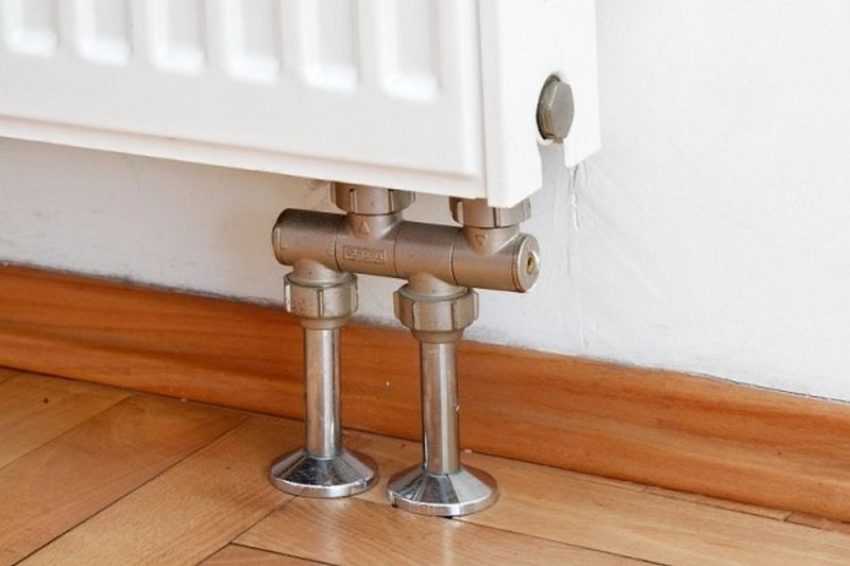

Нижнее подключение радиатора

Теплоотдача приборов отопления во многом зависит от принципа их подсоединения к трубопроводу. Радиаторы с нижним подключением снабжены двумя патрубками для входа и выхода теплоносителя, но батареи с боковым подключением имеют две пары отверстий для монтажа трубопровода, поэтому возможны варианты.

1. Диагональное двухстороннее подключение, подача сверху. Лучший вариант, так как теплоноситель проходит по всей длине коллектора и по всем вертикальным каналам. Теплоотдачу батареи при таком подсоединении принимают за единицу
2. Одностороннее подключение, подача сверху. Обычно применяется при подсоединении радиатора к вертикальному стояку. Эффективность ниже на 3-5%, так как дальняя от стояка часть батареи прогревается хуже
3. Одностороннее подключение, подача снизу. Также практикуется при подсоединении прибора отопления к стояку. Так как теплоносителю приходится двигаться снизу вверх, дальняя часть радиатора плохо прогревается и теплоотдача снижается примерно на 20%
4. Двухстороннее подключение, обе подводки снизу. «Седельное» подключение выбирают из-за возможности спрятать трубы в пол или за плинтус. Но эффективность работы батареи падает на 10-15% от расчетной из-за того, что верх прогревается относительно слабо
5. Диагональное двухстороннее, подача снизу. При таком подключении в дальний нижний угол радиатора нагретый теплоноситель практически не попадает. Эффективность батареи ухудшается на 20% относительно эталонной.

ТОП-9 Лучших электрических котлов для дома | Рейтинг востребованных моделей в 2019 году

Плюсы и минусы

По большей части, для одного и того же сооружения может быть использовано одноконтурное и двухконтурное отопление. Независимо от того, что схемы с отдельной подачей и обратной трубой постепенно отвоевывают позиции, на первом месте является эффективность двухтрубной разводки.

Преимущества двухтрубного теплоснабжения очевидны:

• Все приборы отопления запитываются приблизительно в равной мере горячим носителем тепла. Здесь обычно не возникает вопросов с нехваткой тепла для удаленных от котла либо общей тепловой сети батарей.
• Система без затруднений поддается ручной балансировке. На каждое из отопительных устройств можно установить авторегулятор протока, и это не будет иметь отрицательных последствий для прогревания остальных радиаторов.
• В значительной степени легче организовать отопление больших и сложных по форме построек. Двухтрубное отопление 2-этажного сооружения либо многоквартирного дома нередко является единственно правильным решением в тех случаях, когда осуществить продуктивное однотрубное отопление 2-этажного здания порой оказывается просто невыполнимо на техническом уровне.

Применяются меньшие диаметры труб, запорной, регулирующей арматуры и фитингов. Помимо всего прочего, вследствие относительной устойчивости давления в системе и оптимальных характеристик гидравлических потерь насосы, создающие принудительную циркуляцию (теплоноситель движется под воздействием давления), могут обладать меньшим коэффициентом полезного действия (подобное оснащение преимущественно дешевле и затрачивает не очень много электрической энергии). Автономное подсоединение приборов (с запорным вспомогательным оборудованием на каждый радиатор и разъемными соединениями) дает возможность без отключения системы отопления осуществлять их монтаж и демонтаж

Это немаловажно для обслуживания батареи, а также, к примеру, чтобы в процессе ремонта прошпаклевать малодоступные поверхности в нише либо наклеить там обои. Минусы, которые приписывают двухтрубным схемам:

Минусы, которые приписывают двухтрубным схемам:

1. в осуществление проекта необходимо вложить много денег;
2. две линии теплокоммуникаций труднее провести по конструкциям сооружения, нежели одну;
3. больше техтребований и большее количество времени необходимо для выполнения работы.

Существует суждение, что двухтрубная разводка (вследствие удвоенной потребности в трубах) едва не удваивает стоимость по сравнению с однотрубной. Это не соответствует реальности, поскольку фитингов, запорных и регулирующих компонентов потребуется ненамного больше, помимо этого, как правило, применяются трубы минимальным диаметром. Для подсоединения батарей требуется такое же количество тройников, что и при параллельном подсоединении приборов отопления в однотрубной системе. Используется тот же комплект регулирующих приспособлений.

Отличия двухтрубной системы отопления от однотрубной

Любая отопительная система представляет собой замкнутый контур, по которому циркулирует теплоноситель. Однако в отличие от однотрубной сети, где по одной и той же трубе вода поступает ко всем радиаторам поочередно, двухтрубная система предполагает разделение разводки на две линии – подающую и обратку.

Двухтрубная система отопления частного дома, в сравнении с однотрубной конфигурацией, имеет следующие преимущества:

1. Минимальные потери теплоносителя. В однотрубной системе выполняется поочередное подключение радиаторов к подающей линии, вследствие чего проходя сквозь батарею теплоноситель теряет температуру и в следующий радиатор поступает частично охлажденным. При двухтрубной конфигурации каждая из батарей соединена с подающей трубой отдельным отводом. Вы получаете возможность установить на каждый из радиаторов термостат, что позволит регулировать температуру в разных помещениях дома независимо друг от друга.
2. Низкие гидравлические потери. При обустройстве системы с принудительной циркуляцией (необходимо в зданиях большой площади) двухтрубная система требует установки менее производительного циркуляцонного насоса, что позволяет хорошо сэкономить.
3. Универсальность. Двухтрубная система отопления может быть использована в условиях многоквартирного, одно либо двухэтажного здания.
4. Ремонтопригодность. На каждом ответвлении подающего трубопровода можно установить запорную арматуру, что дает возможность отсечь подачу теплоносителя и выполнить ремонт поврежденных труб либо радиаторов без остановки всей системы.

Двухтрубная система отопления

Среди недостатков данной конфигурации отметим двукратное увеличение длины используемых труб, однако это не грозит кардинальным ростом финансовых затрат, поскольку диаметр применяемых труб и фитингов меньше, чем при обустройстве однотрубной системы.

Классификация двухтрубного отопления

Двухтрубная система отопления частного дома, в зависимости от пространственного расположения, классифицируется на вертикальную и горизонтальную. Более распространенной является горизонтальная конфигурация, которая предполагает подключение радиаторов на этаже здания к единому стояку, тогда как в вертикальных системах к стояку подключаются радиаторы разных этажей.

Применение вертикальных систем оправдано в условиях двухэтажного здания. Несмотря на то, что обустройство такой конфигурации обходится дороже ввиду необходимости использования большего количества труб, при вертикально расположенных стояках исключается возможность образования воздушных пробок внутри радиаторов, что повышает надежность системы в целом.

Вертикальная двухтрубная система

Также двухтрубная система отопления классифицируется по направлению движения теплоносителя, согласно которому она бывает прямоточной либо тупиковой. В тупиковых системах жидкость по трубам обратки и подачи циркулирует в разных направлениях, в прямоточных их движение совпадает.

В зависимости от способа транспортировки теплоносителя системы делятся на:

• с естественной циркуляцией;
• с принудительной циркуляцией.

Отопление с естественной циркуляцией может применяться в одноэтажных зданиях с площадью до 150 квадратов. В нем не предусмотрена установка дополнительных насосов – теплоноситель перемещается благодаря собственной плотности. Характерной особенностью систем с естественной циркуляцией является укладка труб под углом к горизонтальной плоскости. Их преимуществом является независимость от наличия электроснабжения, недостатком – отсутствие возможности регулировки скорости подачи воды.

В условиях двухэтажного здания двухтрубная система отопления всегда выполняется с принудительной циркуляцией.  В плане КПД такая конфигурация более эффективна, поскольку вы получаете возможность регулировать расход и скорость движения теплоносителя с помощью циркуляционного насоса, который устанавливается на выходящей из котла трубе подачи. В отоплении с принудительной циркуляцией используются трубы сравнительно малых диаметров (до 20 мм), которые укладываются без уклона.

Особенности монтажа водяного отопления

Использование воды в качестве теплоносителя обусловлено тем, что эта жидкость обладает очень хорошей теплоемкостью и способна эффективно принимать и отдавать тепло. Водяное отопление используют в домах уже давно. За прошедшее время принцип остался прежний, а вот схемы подключения нагревательных элементов претерпели серьезную модернизацию. Тем не менее, для сооружения водяного отопления применяются все те же материалы и приборы, что и сотню лет тому назад, только усовершенствованные:

• энергетические установки. Ими могут быть печи или котлы, работающие на электроэнергии или газе;
• трубы различного диаметра. Сегодня кроме металлических труб активно используются пластиковые и металлопластиковые;
• радиаторы отопления, которые делают из чугуна, стали или алюминия;

При покупке радиаторов выбирайте проверенных производителей

• различная запорная арматура, без которой невозможно соорудить водяное отопление частного дома своими руками. Схема ее подключения достаточно проста;
• расширительный бак для компенсации избыточного давления в системе;
• циркуляционный насос, который включается, например, в схему отопления одноэтажного дома с принудительной циркуляцией.

Это практически исчерпывающий список того оборудования, которое понадобится для того, чтобы сделать водяное отопление частного дома своими руками. Схем установки и подключения радиаторов существует три:

1. С применением одной трубы.
2. С применением двух труб.
3. С использованием коллекторов.

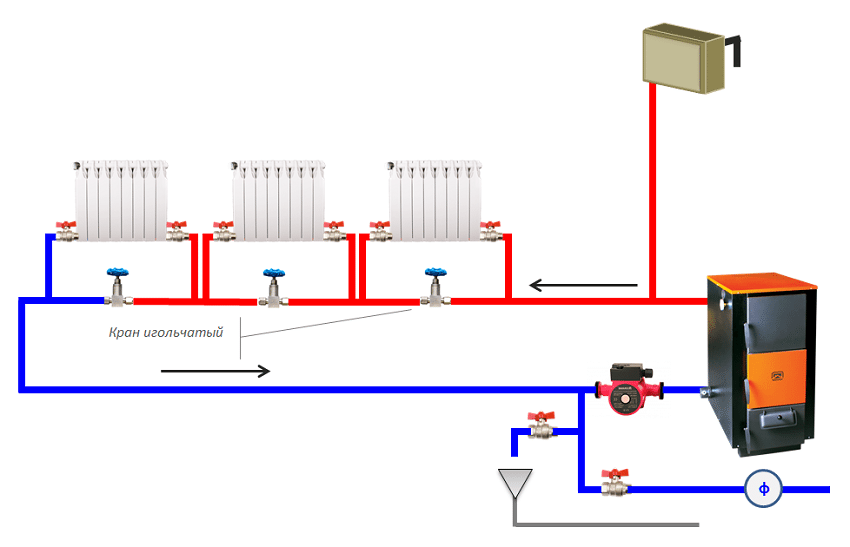

Однотрубная система отопления с циркуляционным насосом

По типу подачи теплоносителя все схемы можно поделить на отопление с естественным током воды и принудительным. Естественная циркуляция осуществляется за счет перепадов температуры воды. Горячая жидкость поднимается, так как имеет меньшую плотность, а холодная течет вниз. Принудительный тип циркуляции происходит за счет насосов, которые вмонтированы в трубопровод или находятся непосредственно в котле.

Печь с водяным контуром для отопления дома: варианты реализации. Печное отопление, отопительно-варочные печи, печи-камины, преимущества, конструкция, варианты реализации. Расчет, материалы, монтаж.

Особенность схемы горизонтальной прокладки труб

Схема горизонтального отопления в двухэтажном доме

В подавляющем большинстве горизонтальная двухтрубная система отопления с нижней разводкой устанавливается в одно или двухэтажных частных домах. Но, кроме этого, она может применяться для подключения к централизованному отоплению. Особенностью подобной системы является горизонтальное расположение основной и обратной (для двухтрубной) магистрали.

При выборе этой системы прокладки трубопроводов необходимо учитывать нюансы подключения к различным видам отопления.

Центральное горизонтальное отопление

Для составления инженерной схемы следует руководствоваться нормами СНиП 41–01–2003. В нем говорится, что горизонтальная разводка системы отопления должна обеспечивать не только должную циркуляцию теплоносителя, но и обеспечить его учет. Для этого в многоквартирных домах обустраивают два стояка — с горячей водой и для приема остывшей жидкости. Обязательно выполняется расчет горизонтальной двухтрубной системы отопления, в которую входит монтаж теплового счетчика. Он устанавливается на входном патрубке сразу после подключения трубы к стояку.

Кроме этого, учитывается гидравлическое сопротивление на определенных участках магистрали

Это важно, так как горизонтальная разводка системы отопления будет эффективно работать только при поддержании соответствующего напора теплоносителя

В большинстве случаев для многоквартирных домов устанавливается однотрубная горизонтальная система отопления с нижней разводкой. Поэтому при выборе количества секций в радиаторах нужно учитывать их удаленность от центрального распределительного стояка. Чем дальше будет расположена батарея – тем больше должна быть ее площадь.

Автономное горизонтальное отопление

Отопление с естественной циркуляцией

В частном доме или в квартире без подключения к центральному теплоснабжению чаще всего выбирается горизонтальная система отопления с нижней разводкой. Однако при этом нужно учитывать режим работы — с естественной циркуляцией или принудительной под давлением. В первом случае сразу от котла монтируется вертикальный стояк к которому подключаются горизонтальные участки.

К преимуществам этой схемы обустройства поддержания комфортного уровня температуры можно отнести следующее:

• Минимальные затраты на приобретение расходных материалов. В частности, горизонтальная однотрубная система отопления с естественной циркуляцией не включает в себя циркуляционный насос, мембранный расширительный бак и защитную арматуру — воздухоотводчики;
• Надежность работы. Так как давление в трубах равно атмосферному — превышение температурного режима компенсируется с помощью расширительного бачка.

Но также следует отметить и недостатки. Главным из них является инертность системы. Даже грамотно спроектированная горизонтальная однотрубная система отопления двухэтажного дома с естественной циркуляцией не сможет обеспечить быстрый нагрев помещений. Это объясняется тем, что теплосеть начинает свое движение только после достижения определенной температуры. Для домов большой площадью (от 150 м.кв.) и при наличии двух этажей и более рекомендуется горизонтальная система отопления с нижней разводкой и принудительной циркуляцией жидкости.

Отопление с принудительной циркуляцией и горизонтальным расположением труб

В отличие от вышеописанной схемы для принудительной циркуляции не нужно делать стояк. Напор теплоносителя в горизонтальной двухтрубной системе отопления с нижней разводкой создается с помощью циркуляционного насоса. Это отражается на улучшении эксплуатационных качеств:

• Быстрое распределение горячей воды по всей магистрали;
• Возможность регулирования объема теплоносителя для каждого радиатора (только для двухтрубной системы);
• Для установки требуется меньшая площадь, так как отсутствует распределительный стояк.

В свою очередь, горизонтальную разводку системы отопления можно сочетать с коллекторной. Это актуально для трубопроводов с большой протяженностью. Таким образом можно добиться равномерного распределения горячей воды по всем комнатам дома.

Во время расчета горизонтальной двухтрубной системы отопления нужно учитывать поворотные узлы, именно в этих местах наибольшие гидравлические потери напора.

Сочетания цветов

Стилисты советуют учесть такие нюансы:

• направление в интерьере;
• сочетание оттенков;
• освещенность.

Гораздо проще выбрать палитру, если стиль для кухни с гостиной ужу подобран. Например, для неоклассики и прованса характерны свои сочетания. В классическом интерьере дизайнеры сочетают пастельную гамму, бледные цвета, которые слегка разбавлены темными оттенками. Во французских деревенских домиках часто можно увидеть нежно-голубые, розовые, фисташковые цвета. Ар-деко оформители составляют из предметов и отделочных материалов черного и белого, иногда — бежевого и коричневого или серебристого и черного цветов.Главное выбрать оттенок для стен. Белый станет универсальным, он расширит пространство, а позднее можно закрасить их любой краской. Однако в зоне для приготовления пищи белизна перестает выглядеть свежо.Более практичными будут бежевые или серые оттенки. Этот фон подчеркнет другие цвета. В монохромном интерьере дизайнеры советую клеить обои необычного цвета или с фотопринтом.

Основные отличия

Системы отопления при помощи жидкого теплоносителя подразделяют на 2 главных вида – это однотрубные и двухтрубные. Различия данных схем заключаются в способе подключения теплоотдающих радиаторов к магистрали. Магистралью однотрубной отопительной системы является замкнутый круговой контур. Теплотрассу прокладывают от нагревательного устройства, батареи подключают к нему последовательно и протягивают назад к котлу. Отопительная система с одним трубопроводом просто устанавливается и не располагает большим количеством комплектующих, потому дает возможность прилично экономить на монтаже.

Однотрубные отопительные конструкции с естественным передвижением теплоносителя сооружают только лишь с верхней разводкой. Отличительный признак – в схемах имеются стояки подающей магистрали, но отсутствуют стояки для обратной трубы. Перемещение теплоносителя двухконтурной отопительной системы реализовывается по 2 магистралям. Первая предназначается для доставки горячего теплоносителя от прибора нагрева к отдающим тепло контурам, вторая – для отвода охлажденного теплоносителя к котлу.

Радиаторы отопления подсоединяются параллельно – нагретый теплоноситель поступает в каждый из них прямо от подающего контура, благодаря этому имеет почти равную температуру. В батарее вода отдает энергию и остывшей отправляется в отводящую трубу – «обратку». Подобная система нуждается в удвоенном количестве труб, фитингов и арматуры, тем не менее, дает возможность организовывать комплексные разветвленные структуры и понижать расходы на обогрев благодаря индивидуальному регулированию батарей. Двухконтурная система высокоэффективно отапливает большие помещения и многоэтажные сооружения. В малоэтажных постройках (в 1-2 этажа) и домах, имеющих площадь меньше 150 м², рациональнее сооружать одноконтурное теплоснабжение как с финансовой, так и с эстетической точки зрения.

Выбор ПП труб отопления

Отопительные системы создаются из полипропиленовых труб с армированием и слоем из антидиффузионного материала, закрывающего доступ кислорода

Поэтому нужно обращать внимание на маркировку

Если необходимо полимерный тепловой контур соединить с твердотопливным котлом. Сначала монтируется участок на подаче и возврате длиною не меньше 1,5 м из стали или меди.

Как подобрать диаметр

Точный подбор сечений и длин отдельных участков трубопроводной системы осуществляется с помощью гидравлического расчета. Если площадь дома не превышает 250 м², вычислительный процесс можно не проводить.

Диаметр подбирается исходя из требуемой общей мощности батарей. При этом сечения магистральных труб и стояков будут больше по сравнению с такими же размерами подводящих и отводящих участков возле каждого радиатора.

Гидравлический расчет позволяет определить:

• требуемый объем теплоносителя;
• потери напора во всей трубопроводной системе и на участках от котла или насосного агрегата до каждой батареи.

Для определения расхода нагретой воды тепловые потери дома делятся на произведение теплоемкости теплоносителя и разности его температур на выходе и входе в теплогенерирующую установку

Скорость перемещения воды рассчитывается отношением ее расхода на определенном участке к площади сечения трубопровода.

Потеря напора вычисляются путем произведения длины трубы с одинаковым диаметром и удельной потери на трение. Последнее значение берется из справочной литературы или узнается у производителя.

Для фитингов, арматуры и оборудования рассчитываются потери сопротивления. Искомая величина определяется произведением плотности теплоносителя, его скорости в квадрате, которая делится на два, и специального коэффициента, указывающегося компанией-производителем.

Все полученные значения сопротивлений суммируются. Результат сравнивается с контрольными величинами. Безошибочный гидравлический расчет смогут выполнить специалисты с квалификацией.

Правильное подключение батарей отопления: схема и способы

Правильное подключение батарей отопления подразумевает устройство не только эффективной, но и экономной системы отопления, что удается сделать далеко не всегда.

Поэтому для того, чтобы разобраться с тем, как должен функционировать нормальный обогрев в помещении, следует, в первую очередь, рассмотреть то, какая схема подключения батарей отопления является наиболее распространенной и производительной. Это поможет подключить всю систему максимально правильно и даст ей возможность работать на протяжении долгого срока (детальнее: “Как подключить радиатор отопления – способы и варианты”).

Типы отопительных систем

Прежде чем говорить о том, как правильно подключать батареи отопления, следует подробно рассмотреть то, какие варианты систем наиболее распространены на сегодняшний день. Даже изучив многочисленные фото этих коммуникаций, так или иначе, требуется понять принцип их работы и разобраться в особенностях функционирования каждой из частей той или иной системы.

Отопление одноконтурного типа

Подобный вариант предусматривает подачу теплоносителя в прибор отопления, который обычно располагается в многоэтажной постройке. Такие способы подключения батарей отопления являются самыми простыми, поскольку для их реализации не требуется каких-либо серьезных строительных навыков (прочитайте: “Одноконтурная система отопления – возможные схемы реализации”). Основной недостаток такой конструкции – отсутствие возможности контроля над подачей тепла, так как в этой системе не предусмотрены никакие специальные приборы наподобие температурного датчика, выполняющие эту функцию. Именно поэтому объем теплоотдачи является строго фиксированным и заранее прописывается еще на стадии составления проекта будущей системы.

Где лучше расположить отопительную батарею

Вне зависимости от того, какой внешний вид имеет та или иная отопительная система, главное ее назначение заключается, в первую очередь, в обогреве помещения. Если выполнить подключение батареи отопления правильно, то этот прибор будет предотвращать проникновение внутрь комнаты холодного воздуха снаружи, что и объясняет необходимость устройства комнатного радиатора в пространстве под подоконником.

Еще до того, как рассматривать то, как лучше подключить батарею отопления, следует определиться с тем, какой будет схема расположения всех нагревательных приборов в комнате (прочитайте: “Какая схема подключения радиаторов отопления оптимальна”)

Очень важно разместить все радиаторы так, чтобы они стояли примерно на равном расстоянии друг от друга, в таком случае получится обеспечить максимально эффективную теплоотдачу

• от низа подоконника – 100 мм;
• от пола – 120 мм;
• от близлежащей стены – 20 мм.

Варианты циркуляции теплоносителя в отопительной системе

Для того чтобы определиться с тем, как правильно подключить батарею отопления, не стоит забывать, что теплоноситель, которым является вода, может циркулировать как автономно, то есть естественным образом, так и принудительно. В первом случае применяется особый насос циркуляции, основная функция которого заключается в продвижении теплоносителя по трубам. Монтаж этого насоса, как правило, выполняется в районе нагревательного котла, но иногда может уже входить в основу его конструкции.

Обусловлено это тем, что котел отопления функционирует исключительно от электричества, благодаря которому охлажденный теплоноситель вытесняется из системы.

Способы подключения батарей отопления

Чтобы окончательно разобраться с тем, как подключить батареи отопления, следует рассмотреть следующие способы их подключения:

1. Вариант одностороннего монтажа. Это последовательное подключение батарей отопления подразумевает устройство трубы подвода и трубы отвода одной и той же части батареи:

– подача осуществляется сверху;

– отвод выполняется снизу.

Выполняется такой монтаж следующим образом: подача воды идет сверху, а отвод – снизу, только делается это с разных сторон. Максимальный объем теряемого тепла в таком случае – 2%.

Особенности монтажа

2-х трубная разводка трубопроводов предполагает использование универсального и специализированного инструмента, перечень которого обусловлен материалом труб, а также способом их крепления на опорных поверхностях.

Диаметр трубопроводов

Планируя установку системы своими руками, необходимо выбирать оптимальный диаметр труб. Чтобы не столкнуться с падением рабочего давления в магистрали, не рекомендуется увеличивать ее диаметр, пытаясь поднять теплоотдачу.

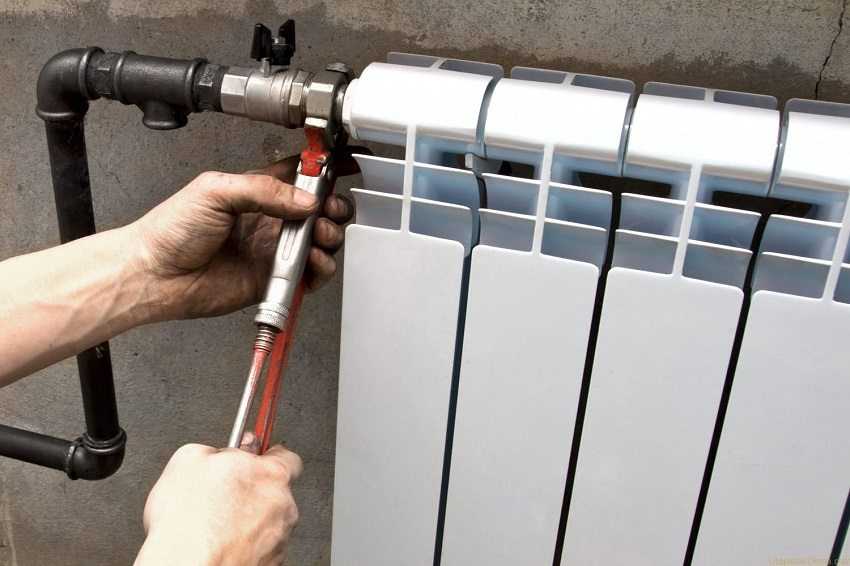

Запорная арматура

При монтаже трубопровода горизонтальной либо вертикальной двухтрубной системы на входе и выходе радиаторной батареи устанавливают поворотные краны или вентили, позволяющие не только регулировать количество прокачиваемого теплоносителя, но и при необходимости производить замену или демонтаж отопительного прибора без отключения теплоснабжения остальных потребителей.

Наличие перекрывных вентилей или кранов позволяет своими руками заменить батарею отопления без прикладывания особых усилий или использования специального инструмента. Также следует предусмотреть установку на радиаторах клапанов для стравливания избыточного воздуха.
