Саморегулирующийся нагревательный кабель: виды, принцип работы, правила выбора

Нюансы монтажных работ

Когда провод надёжно закреплён внутри или снаружи, важно позаботиться об изоляции конца проводника. Специалисты рекомендуют использовать термоусадочную трубку

Это изделие отлично защитит жилы от влаги, что снизит риск замыкания и ремонтных работ. Нельзя забывать о том, что требуется греющую часть соединить с «холодной».

Соединение проводовИсточник termodar-64.ru

Советы и рекомендации опытных мастеров:

  • Если использовать сразу два способа прокладки провода внутри и снаружи трубы, то можно в разы увеличить скорость нагрева воды, но это потребует дополнительных затрат по монтажу.
  • Обогрев труб водопровода греющим саморегулирующимся кабелем позволит игнорировать тёплые отрезки и направлять ток в холодные места. Его разрешено резать, поэтому не будет проблем в установке даже в сложнодоступных местах. Длина кабеля не влияет на теплоотдачу.
  • Резистивный провод в два раза дешевле, но его срок эксплуатации значительно ниже. Если был установлен обычный двухжильный кабель, но стоит приготовиться к тому, что через 5-6 лет его придётся заменить.
  • Оплётка на проводе служит для его заземления. Этот этап работ можно пропустить, но лучше ознакомиться со способами заземления.

Видео описание

Как сделать заземление водопровода показано в видео:

Чаще всего для самостоятельного монтажа выбирается линейный способ укладки кабеля.
Уровень теплоотдачи напрямую зависит от того, какие трубы установлены в помещении

У пластиковых труб этот показатель не будет высоким, а значит, при монтаже греющего кабеля для водопровода потребуется обматывать трубы алюминиевой фольгой.
Перед тем, как крепить кабель снаружи металлической трубы, важно убедиться в отсутствии ржавчины. Если она есть, требуется зачистка и обработка специальным антисептиком

Если этим пренебречь, то в будущем есть риск повреждения изоляции.
Если крепление осуществляется снаружи, то расстояние между изоляционными жгутами не должно быть более 30 см. Если сделать более широкий шаг, то через время крепёжные элементы разойдутся.
На практике некоторые мастера протягивают сразу два провода, чтобы повысить скорость нагрева. Важно, чтобы между кабелями присутствовало небольшое расстояние.
Для крепления к пластику, лучше использовать специальные хомуты.

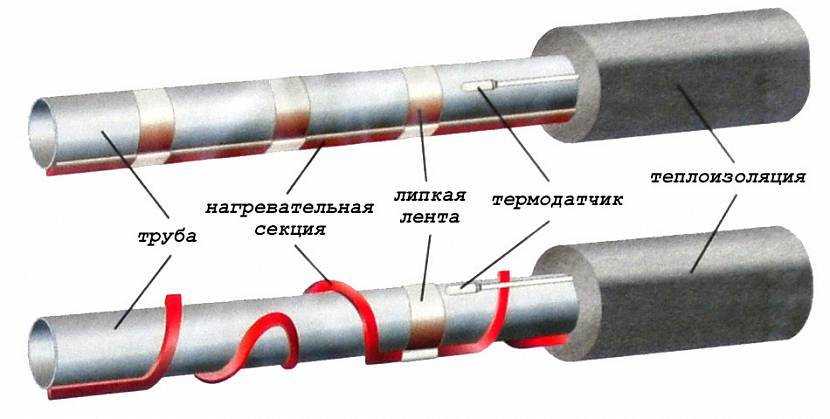

Крепление хомутами и теплоизоляция в разрезеИсточник yandex.net

  • Если решено закручивать провод по спирали, то изначально труба обматывается металлизированным скотчем.
  • Для фиксации утеплителя лучше использовать специальные стяжки. Их можно приобрести в любом строительном магазине.
  • Необходимо полностью изолировать термодатчик от электрокабеля, чтобы исключить риск замыкания и возгорания. Для этого требуется не только соблюсти расстояние между этими устройствами, но также сделать изоляционную прокладку специальным материалом.
  • Обогрев трубопроводов греющим кабелем с помощью терморегулятора обеспечит постоянную поддержку температуры. Этот прибор лучше монтировать рядом с электрощитом или непосредственно в нем. Не лишним будет установка УЗО.

Провод с терморегуляторомИсточник www.elektrikaup.ee

Коротко о главном

В первую очередь, важно правильно выбрать кабель для обогрева трубопроводов.

Различают саморегулирующий и резистивный виды кабеля, которые используются для водопровода

При выборе кабеля обращают внимание на число жил, тип сечения, термостойкость, длину, наличие оплетки и другие характеристики

Для водопровода обычно применяют двухжильный или зональный провод.

Из способов установки провода, лучше отдать предпочтение наружному. Крепить кабель внутри трубы следует только в том случае, когда нет возможности провести монтаж снаружи. В целом, внутренний и внешний монтаж технологии практически не отличаются между собой, но второй способ минимизирует риск образования засоров, а также увеличит срок эксплуатации проводки.

Как подобрать правильный кабель?

При выборе подходящего горячего кабеля необходимо определиться не только с его типом, но и правильно подобрать его мощность.

При этом необходимо учесть такие параметры, как:

  • назначение конструкции (для канализации и водопровода расчеты выполняются по-разному);
  • материал, из которого выполнена канализация;
  • диаметр трубопровода;
  • особенности участка, который предполагается обогревать;
  • характеристика используемого теплоизоляционного материала.

На основании этих сведений рассчитывают теплопотери на каждый метр конструкции, выбирают тип кабеля, его мощность, после чего определяют подходящую длину комплекта. Расчеты можно выполнить с помощью специальной формулы, по расчетным таблицам или с использованием он-лайн калькулятора.

Расчетная формула выглядит так:

Qтр – теплопотери трубы (Вт); – коэффициент теплопроводности утеплителя; Lтр – длина обогреваемой трубы (м); tвн – температура содержимого трубы (C), tнар – минимальная температура окружающей среды (C); D – наружный диаметр коммуникаций с учетом утеплителя (м); d – наружный диаметр коммуникаций (м); 1,3 – коэффициент запаса

Когда теплопотери рассчитаны, следует вычислить длину системы. Для этого полученное значение нужно разделить на удельную мощность кабеля нагревательного устройства. Результат следует увеличить, учитывая обогрев дополнительных элементов. Мощность кабеля для канализации стартует с 17 Вт/м и может превышать 30 Вт/м.

Если речь идет о канализационных трубопроводах из полиэтилена и ПВХ, то 17 Вт/м – это максимальная мощность. Если использовать более производительный кабель, то высока вероятность перегрева и повреждения трубы. Сведения о характеристиках изделия можно найти в его техническом паспорте.

С помощью таблицы подобрать подходящий вариант немного проще. Для этого сначала нужно выяснить диаметр трубы и толщину теплоизоляции, а также предполагаемую разницу между температурой воздуха и содержимого трубопровода. Последний показатель можно найти с помощью справочных данных в зависимости от региона.

На пересечении соответствующей строки и столбца можно найти значение теплопотерь на один метр трубы. Затем следует вычислить общую длину кабеля. Для этого размер удельных теплопотерь, полученный из таблицы, нужно умножить на длину трубопровода и на коэффициент 1,3.

Таблица позволяет найти размер удельных теплопотерь трубы конкретного диаметра с учетом толщины теплоизоляционного материала и условий функционирования трубопровода (+)

Полученный результат следует разделить на удельную мощность кабеля. Затем нужно учесть влияние дополнительных элементов, если такие имеются. На профильных сайтах можно найти удобные он-лайн калькуляторы. В соответствующие поля нужно ввести необходимые данные, например, диаметр труб, толщину утеплителя, температуру окружающей среды и рабочей жидкости, регион и т.п.

Такие программы обычно предлагают пользователю дополнительные возможности, например, помогают рассчитать необходимый диаметр канализации, размеры слоя теплоизоляции, тип утеплителя и т.п.

Опционально можно подобрать тип укладки, выяснить подходящий шаг при монтаже греющего кабеля спиралью, получить список и количество комплектующих, которые понадобятся для укладки системы.

Подбирая саморегулирующийся кабеля важно правильно учесть диаметр конструкции, на которую он будет установлен. Например, для труб диаметром 110 мм рекомендуется брать маркуLavita GWS30-2 или аналогичный вариант другого производителя

Для трубы на 50 мм подойдет кабель Lavita GWS24-2, для конструкций диаметром 32 мм – Lavita GWS16-2 и т.д.

Сложные расчеты не понадобятся для канализации, которая используется не часто, например, на летней даче или в доме, которым пользуются, лишь изредка. В такой ситуации просто берут кабель мощностью 17 Вт/м с длиной, соответствующей размерам трубы. Кабель такой мощности можно использовать и снаружи, и внутри трубы, при этом устанавливать сальник необязательно.

При выборе подходящего варианта греющего кабеля следует соотнести его производительность с расчетными данными по вероятным теплопотерям канализационной трубы

Для прокладки греющего кабеля внутри трубы выбирают кабель со специальной защитой от агрессивного воздействия, например, DVU-13. В отдельных случаях для монтажа внутри используют марку Lavita RGS 30-2CR. Это не совсем верное, но допустимое решение.

Такой кабель предназначен для обогрева кровли или ливневой канализации, поэтому защитой от разъедающих веществ он не снабжен. Его можно рассматривать лишь как временный вариант, поскольку при длительном использовании в неподходящих условияхкабель Lavita RGS 30-2CR неизбежно сломается.

Производители нагревательных кабелей

На мировом рынке немало компаний, которые занимаются производством термокабелей. Ниже подробнее представлены самые популярные, выпускающие продукцию высокого качества:

  1. Ensto (EFPO10, TASH0.05) — страной производителем является Финляндия. Выпускает самонагревающийся кабель, который отвечает последним требованиям инновации. Изделия легки в монтаже, и имеют улучшенную конструкцию.
  2. Nelson — линейка моделей выпускаемых американской компанией довольно большая (CLT; LT; LLT; HLT; SLT-2; QLT; HLT; NC). Продукция имеет продолжительный срок службы, и обладает постоянными, повышенными характеристиками при эксплуатации.
  3. Lavita — южнокорейская компания. Три основные модели выпускаемые ей:
  • HPI 13-2 CT — длительная, бесперебойная работа;
  • GWS 10-2 — энергоэффективная производительность;
  • VMS 50-2 CX (CT) — модель с повышенной устойчивостью к нагрузкам из вне.
  1. DEVI — датская компания. Большой модельный ряд (DEVIflex, DEVIsnow, DEVIiceguard, DEVIpipeguard, DEVIhotwatt), все виды с 20-ти летней гарантией — замена и переустановка пришедшего в неисправность кабеля. Кроме того, продукция славится высокой производительностью и быстродействием. С успехом используется как для наружных, так и для внутренних систем обогрева.
  2. FreezStop — производитель Россия, эту продукцию также нельзя оставить без внимания. Все модели (FreezStop, Freezstop Inside, Freezstop Simple, FreezStop-Lite) высокого качества, и подходят для разных систем.

Следует отметить и Шведский обогреватель SVK 20 с мощностью 1645 Вт, предназначен как для тёплых полов, так и для обогрева водопроводов.

Как видите, ассортимент саморегулирующихся кабелей для обогрева труб огромен, и на какой модели остановить свой выбор решать вам. Главное, чтобы изделие подходило по эксплуатационным характеристикам к вашей системе.

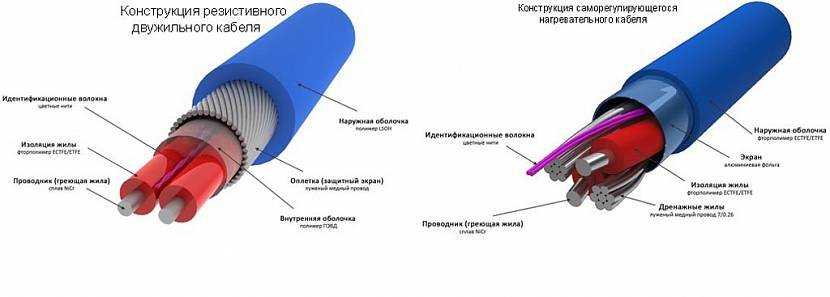

Виды кабеля

Перед монтажом, важно изучить, какие бывают обогревательные провода и способы их установки. Существует два вида кабелей: резистивные и саморегулирующиеся. Существует два вида кабелей: резистивные и саморегулирующиеся

Существует два вида кабелей: резистивные и саморегулирующиеся.

Разница между ними в том, что когда по кабелю проходит электрический ток, то резистивный нагревается равномерно по всей длине, а особенностью саморегулирующегося является изменение электрического сопротивления в зависимости от температуры. Это значит, что чем выше температура участка саморегулирующегося кабеля, тем ниже на нём будет сила тока. То есть, разные части такого кабеля могут нагреваться каждый до нужной температуры.

Кроме того, многие кабели выпускаются сразу с термодатчиком и автоуправлением, что значительно экономит электроэнергию во время эксплуатации.

Саморегулирующий кабель более сложен в изготовлении и стоит дороже. Поэтому, если нет особых условий эксплуатации, то чаще приобретают резистивный греющий кабель.

Резистивный

Обогревающий кабель для водопровода резистивного типа имеет бюджетную стоимость.

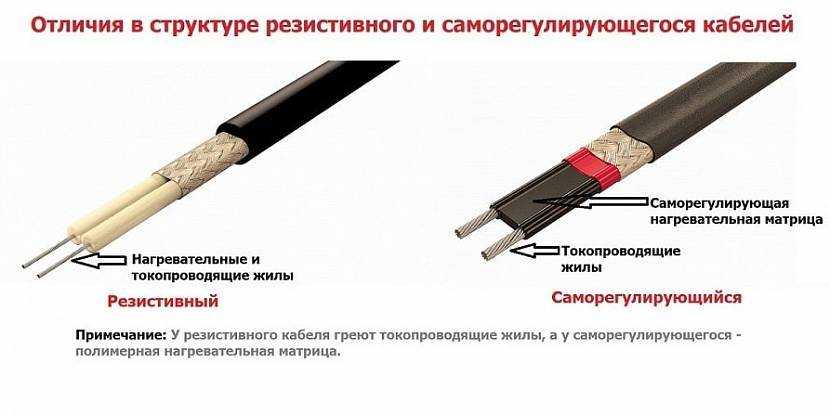

Различия кабелейИсточник теплина.рус

Он подразделяется на несколько разновидностей, в зависимости от конструктивных особенностей. Каждая из них имеют свои достоинства и недостатки:

Тип кабеля Плюсы Минусы
Одножильный Конструкция простая. Имеет нагревательную металлическую жилу, медную экранирующую оплётку и внутреннюю изоляцию. С внешней стороны присутствует защита в виде изолятора. Максимально нагревается до +65°С. Для обогрева трубопроводов неудобен: к источнику тока необходимо подсоединить оба противоположных конца, которые находятся далеко друг от друга.
Двухжильный Имеет две жилы, каждая из которых изолирована отдельно. Дополнительная третья жила голая, но все три охватывает фольгированный экран. Внешняя изоляция обладает термостойким эффектом.Максимально нагревается до +65°С. Несмотря на более современную конструкцию, мало чем отличается от одножильного элемента. Эксплуатационные и нагревательные характеристики идентичны.
Зональный Есть независимые секции обогрева. Две жилы изолированы отдельно, а сверху расположена нагревательная спираль. Соединение осуществляется посредством контактных окон с токопроводящими жилами. Это позволяет создавать тепло параллельно. Недостатков не найдено, если не учитывать ценник изделия.

Резистивные провода разного видаИсточник yandex.net

Большинство покупателей предпочитают проводить прокладку провода «по старинке» и приобретают провод с одной или двумя жилами.

В связи с тем, что для подогрева труб можно применять кабель только с двумя жилами, одножильный вариант резистивного провода не применяется. Если владелец дома по незнанию установил его, это грозит замыканием контактов. Дело в том, что одну жилу необходимо закольцовывать, что проблематично в условиях работы с нагревательным кабелем.

Если проводить монтаж греющего кабеля на трубу самостоятельно, то специалисты советуют для наружной прокладки выбирать зональный вариант. Несмотря на особенность конструкции, его установка не вызовет серьёзных затруднений.

Конструкция проводовИсточник otdelkaexp.ru

Ещё немаловажный нюанс в одножильных и двужильных конструкциях: в продаже можно найти уже отрезанные и изолированные изделия, что исключает возможность подогнать кабель под оптимальную длину. Если нарушить изоляционный слой, то провод будет бесполезен, а если повреждения появятся после установки, то потребуется заменять систему на всем участке. Этот недостаток относится ко всем видам резистивных изделий. Монтажные работы таких проводов не отличается удобством. Также нет возможности использовать их для прокладки внутри трубопровода – мешает оголовок датчика температуры.

Саморегулирующий

Саморегулирующий греющий кабель для водопровода с самостоятельной регулировкой имеет более современную конструкцию, что сказывается на длительности эксплуатации и удобстве монтажа.

Конструкцией предусмотрено:

  • 2 медные жилы в термопластичной матрице;
  • 2 слоя внутреннего изоляционного материала;
  • оплётка из меди;
  • внешний изоляционный элемент.

Важно, что этот провод прекрасно работает без термостата. В саморегулирующих кабелях стоит полимерная матрица. При включении активизируется углерод, а во время повышения температурного режима, растёт расстояние между её графитовыми составляющими

При включении активизируется углерод, а во время повышения температурного режима, растёт расстояние между её графитовыми составляющими.

Саморегулирующийся кабельИсточник moydomik.net

Стоит ли устанавливать терморегулятор

В наше время вопросы экономии средств семейного бюджета выходят на первый план, поэтому переплачивать никто не будет, а это означает, что без терморегулятора работа системы подогрева водопроводных труб окажется неэффективной и затратной. Терморегулятор включает систему при температуре +3 градуса и выключает ее при температуре +13 градусов.

При подаче воды из скважины, ее температура не достигнет значения +13 градусов, поэтому система будет работать круглый год. В летний период обогрев можно взять и отключить, а вот весной и осенью, когда сохраняется большая вероятность заморозков, этого не сделаешь.

Как ни крути, а в любом случае терморегулятор просто необходим. Если на нем выставить температуру отключения порядка +5 градусов, то за электрическую энергию придется платить мизер. Кроме этого, заметно увеличивается долговечность системы обогрева, поскольку кабеля имеют определенный рабочий ресурс. Чем меньше они будут работать, тем более на максимуме, тем на дольше их хватит.

Греющий кабель для водопровода — схема подключения к терморегулятору

Естественно, что в таком случае придется правильно расположить датчик температуры. Он должен плотно прилегать к трубе, но при этом его следует надежно изолировать от самого нагревательного элемента.

Как правило, терморегулятор устанавливается в помещении. Подключается устройство к домовому электрощитку посредством защитного автомата, ампер на 6 и УЗО, с током утечки не больше 30 мА.

Греющий кабель подключается к определенным клеммам, расположенным на корпусе терморегулятора. Если включено несколько кабелей, то их подключают параллельно. Датчик температуры подключается на другие контакты. Как правило, на корпусе прибора имеется соответствующая маркировка, а в паспорте имеется схема подключения, поэтому разобраться совсем не сложно. Если на приборе маркировки нет, то такое изделие лучше не покупать, поскольку оно не соответствует всем требованиям. Скорее всего, что его изготовили не законно.

Как смонтировать саморегулирующийся греющий кабель внутрь водопроводной трубы

Watch this video on YouTube

Подключение греющего кабеля

Watch this video on YouTube

Принцип действия саморегулирующегося кабеля

Полимерная матрица, соединяющая токопроводные жилы – главный греющий элемент. Нагрев ее проводится беспрерывно. Кабель с такими «внутренностями» можно нарезать на отдельные фрагменты длиной от 20 см. Главная особенность матрицы – самопроизвольное изменение отдачи тепла в зависимости от внешней температуры. Как это работает? При повышении внешней температуры сопротивляемость полимера матрицы пропорционально возрастает, а теплоотдача, соответственно, снижается.

Греющий кабель

Свойство саморегуляции проявляется на различных участках трубопровода. Так, подземная часть трубопровода при благоприятных условиях не будет греться, не препятствуя обогреву этим же кабелем открытых участков трубы.

Чтобы включить подогрев водопровода при снижении температуры достаточно просто воткнуть вилку кабеля в розетку. Включают кабель при похолодании до +5°, чтобы быть подготовленными к внезапным ночным заморозкам.

В использовании нагревательный кабель очень прост. При правильном монтаже срок эксплуатации его неограничен. Надежная защита от перегрева делает кабель абсолютно безопасным.

Совет. Для водопровода с питьевой водой использование такого кабеля вполне допустимо.

Что это такое и где используется

Представляет собой систему, которая предназначена для обогрева всех видов помещений (жилых и нежилых). В современном мире этот тип обогрева получает очень широкое распространение. Он используется для сохранения нужного уровня температуры в помещении. Свое название получил от принципа функционирования, он вырабатывает тепловую энергию из электрической. Такая система отопления обеспечивает более комфортный уровень жизни.

Ее работа схожа с работой любого электронагревательного прибора. С увеличением сопротивления материала проходящему току, пропорционально растет количество тепловой энергии нагревательного оборудования. Греющий кабель обычно подключается к сети, напряжение которой равно 220В и применяется в следующих областях:

  • греющий кабель для труб;
  • для кровли;
  • греющий кабель для канализационных труб;
  • для подогрева стен;
  • для теплиц.

Мы выяснили, где применяется этот вид обогрева чаще всего, теперь разберемся, какими характеристиками должна обладать качественная система обогрева.

Саморегулируемый кабель

Более удобной в плане эксплуатации является такая разновидность греющего кабеля, как саморегулируемый. Он имеет более сложную конструкцию и не бывает одножильным. Саморегулируемый проводник включает в себя:

Медные жилы, по которым подается напряжение к саморегулирующейся матрице. Максимально возможная длина и мощность проводника напрямую зависит от площади сечения жил. Например, при площади сечения 0,5 мм или 0,7 мм мощность составит 11 Вт/м и 17 Вт/м соответственно. При этом длина одного отреза кабеля и будет составлять не более 100 м. Площадь сечения 1,1 мм обеспечивает мощность в 25 Вт/м, а длина не должна превышать 80 м;

Саморегулирующаяся полупроводниковая матрица – отвечает за нагрев кабеля. Материал, из которого изготовлена матрица, способен реагировать на изменения температуры окружающей среды и изменять значение электрического сопротивления и теплоотдачи

Эта особенность делает использование такого греющего кабеля очень удобным и практически не требующей вмешательства человека
При выборе саморегулируемого кабеля очень важно обращать внимание на такой параметр, как «старение матрицы». Это процесс, который сопровождается уменьшением количества выделяемого тепла
Потеря теплоотдачи качественных проводников даже через 8-10 лет использования не превышает 10%

В то время как кабели низкого качества уже через год могут полностью потерять свои свойства;
Внутренняя изоляция – защищает саморегулирующуюся матрицу

Она должна быть достаточно прочной, целостной, иметь хорошую теплопроводность. Сопротивление изоляции должно составлять не менее 1 Ом согласно общепринятым нормам;
Экран или оплетка – необходим для защиты пользователя от поражения электрическим током. Оплетка обычно выполняется из луженой меди. Саморегулируемый проводник обязательно должен иметь экранирующую оплетку;
Наружная изоляция – необходима для защиты изделия от влияния факторов окружающей среды и механического воздействия

В то время как кабели низкого качества уже через год могут полностью потерять свои свойства;
Внутренняя изоляция – защищает саморегулирующуюся матрицу. Она должна быть достаточно прочной, целостной, иметь хорошую теплопроводность. Сопротивление изоляции должно составлять не менее 1 Ом согласно общепринятым нормам;
Экран или оплетка – необходим для защиты пользователя от поражения электрическим током. Оплетка обычно выполняется из луженой меди. Саморегулируемый проводник обязательно должен иметь экранирующую оплетку;
Наружная изоляция – необходима для защиты изделия от влияния факторов окружающей среды и механического воздействия.

Чтобы купить действительно качественный кабель обязательно нужно обращать внимание на маркировку. Если имеются латинские буквы CT, CF или CR, это говорит о наличие медного экрана и наружной изоляции

В случае отсутствия подобной маркировки, можно утверждать, что перед вами полуфабрикат саморегулируемого кабеля. Как и любое изделие, проводник имеет, как и преимущества, так и недостатки. Сначала о плюсах:

  • В первую очередь это надежность конструкции. Конечно, сейчас мы говорим о полноценном изделии с экраном и изоляцией;
  • Устойчивость к перепадам напряжения;
  • Даже при высокой мощности проводника расход электроэнергии будет сравнительно небольшим, что делает эксплуатацию экономичной;
  • Помимо этого экономия достигается благодаря отслеживанию системой изменении температур и самостоятельном увеличении или снижении температуры нагрева. То есть без надобности проводник не будет работать на максимальной мощности;
  • При перехлестном монтаже нет риска перегрева и выхода из строя;
  • Саморегулируемый проводник практически не нуждается в обслуживании;
  • Кабель продается на отрез, благодаря чему вы не ограничены в длине. Соответственно, его можно самостоятельно укорачивать по необходимости;
  • Благодаря плоской форме кабеля, возможно создать максимально плотное прилегание проводника к обогреваемой поверхности, что значительно уменьшает потери тепла;
  • При нагреве матрицы до температуры 85° система временно прекращает дальнейший нагрев, что защищает не только кабель от перегрева, но и поверхность трубы от оплавления;
  • Нет нужды использовать терморегулятор;
  • Длительный срок эксплуатации – 30-40 лет.

К недостаткам можно отнести:

  • Высокую стоимость;
  • Отсутствие в комплекте муфт и сальников для соединения. Их придется докупать отдельно.

Как видите, саморегулируемые проводники имеют радикальные отличия от резистивных, которые в последнее время практически перестали использовать для обогрева водопровода.

Виды кабеля

Перед монтажом, важно изучить, какие бывают обогревательные провода и способы их установки. Существует два вида кабелей: резистивные и саморегулирующиеся. Существует два вида кабелей: резистивные и саморегулирующиеся

Существует два вида кабелей: резистивные и саморегулирующиеся.

Разница между ними в том, что когда по кабелю проходит электрический ток, то резистивный нагревается равномерно по всей длине, а особенностью саморегулирующегося является изменение электрического сопротивления в зависимости от температуры. Это значит, что чем выше температура участка саморегулирующегося кабеля, тем ниже на нём будет сила тока. То есть, разные части такого кабеля могут нагреваться каждый до нужной температуры.

Кроме того, многие кабели выпускаются сразу с термодатчиком и автоуправлением, что значительно экономит электроэнергию во время эксплуатации.

Саморегулирующий кабель более сложен в изготовлении и стоит дороже. Поэтому, если нет особых условий эксплуатации, то чаще приобретают резистивный греющий кабель.

Резистивный

Обогревающий кабель для водопровода резистивного типа имеет бюджетную стоимость.

Различия кабелейИсточник теплина.рус

Он подразделяется на несколько разновидностей, в зависимости от конструктивных особенностей. Каждая из них имеют свои достоинства и недостатки:

Тип кабеля Плюсы Минусы
Одножильный Конструкция простая. Имеет нагревательную металлическую жилу, медную экранирующую оплётку и внутреннюю изоляцию. С внешней стороны присутствует защита в виде изолятора. Максимально нагревается до +65°С. Для обогрева трубопроводов неудобен: к источнику тока необходимо подсоединить оба противоположных конца, которые находятся далеко друг от друга.
Двухжильный Имеет две жилы, каждая из которых изолирована отдельно. Дополнительная третья жила голая, но все три охватывает фольгированный экран. Внешняя изоляция обладает термостойким эффектом.Максимально нагревается до +65°С. Несмотря на более современную конструкцию, мало чем отличается от одножильного элемента. Эксплуатационные и нагревательные характеристики идентичны.
Зональный Есть независимые секции обогрева. Две жилы изолированы отдельно, а сверху расположена нагревательная спираль. Соединение осуществляется посредством контактных окон с токопроводящими жилами. Это позволяет создавать тепло параллельно. Недостатков не найдено, если не учитывать ценник изделия.

Резистивные провода разного видаИсточник yandex.net

Большинство покупателей предпочитают проводить прокладку провода «по старинке» и приобретают провод с одной или двумя жилами.

В связи с тем, что для подогрева труб можно применять кабель только с двумя жилами, одножильный вариант резистивного провода не применяется. Если владелец дома по незнанию установил его, это грозит замыканием контактов. Дело в том, что одну жилу необходимо закольцовывать, что проблематично в условиях работы с нагревательным кабелем.

Если проводить монтаж греющего кабеля на трубу самостоятельно, то специалисты советуют для наружной прокладки выбирать зональный вариант. Несмотря на особенность конструкции, его установка не вызовет серьёзных затруднений.

Конструкция проводовИсточник otdelkaexp.ru

Ещё немаловажный нюанс в одножильных и двужильных конструкциях: в продаже можно найти уже отрезанные и изолированные изделия, что исключает возможность подогнать кабель под оптимальную длину. Если нарушить изоляционный слой, то провод будет бесполезен, а если повреждения появятся после установки, то потребуется заменять систему на всем участке. Этот недостаток относится ко всем видам резистивных изделий. Монтажные работы таких проводов не отличается удобством. Также нет возможности использовать их для прокладки внутри трубопровода – мешает оголовок датчика температуры.

Саморегулирующий

Саморегулирующий греющий кабель для водопровода с самостоятельной регулировкой имеет более современную конструкцию, что сказывается на длительности эксплуатации и удобстве монтажа.

Конструкцией предусмотрено:

  • 2 медные жилы в термопластичной матрице;
  • 2 слоя внутреннего изоляционного материала;
  • оплётка из меди;
  • внешний изоляционный элемент.

Важно, что этот провод прекрасно работает без термостата. В саморегулирующих кабелях стоит полимерная матрица. При включении активизируется углерод, а во время повышения температурного режима, растёт расстояние между её графитовыми составляющими.

При включении активизируется углерод, а во время повышения температурного режима, растёт расстояние между её графитовыми составляющими.

Саморегулирующийся кабельИсточник moydomik.net

Устройство и принцип работы греющего кабеля

Кабель состоит из следующих элементов:

— внешней защитной оболочки;

— металлической стандартной оплётки;

— термопластичной оболочки;

— медных проводников, скрученных между собой;

— проводящей матрицы, осуществляющей саморегуляцию температуры нагрева.

Матрица выполнена из полимера на углеродной основе. Представляет собой непрерывно греющий элемент, но с функцией изменения температурного режима. Внешняя оболочка бесшовная, что предотвращает попадание внутрь влаги повреждение конструкции от механического воздействия.


При снижении температуры воздуха матрица меняет свои свойства за счёт увеличения выделяемой тепловой мощности. Медные проводники обеспечивают беспрерывное напряжение по всей длине кабеля. Термопластичная оболочка создаёт барьер от внешнего воздействия на рабочие элементы. А металлическая оплётка выполняет функцию заземления, экранирования и жёсткой защиты. В основу принципа работы заложена инновационная технология PTC – Positive Temperature Coefficient.

Конструктивные особенности

Функциональные особенности и широкая сфера применения обусловлена продуманностью конструкции нагревающих кабельных изделий.

Саморегулирующийся кабель состоит из следующих элементов:

  1. Пара жил из меди. Они идут по всей длине и играют роль проводника тока.
  2. Нагревательная матрица. Это главный элемент изделия, обеспечивающий изменение уровня нагрева в зависимости от температуры окружающего воздуха. Элемент располагается параллельно между проводами, обеспечивая регулирование и изменение температурного режима.
  3. Изоляционный слой. Для повышения уровня термозащиты применяется несколько слоев изоляции.
  4. Экранирующая оплетка. Изготавливается из металла и обеспечивает защиту от ЭМ и механических воздействий. К этому элементу кабельного товара подводится заземление, обеспечивающее дополнительную защиту от повреждения электрическим током.
  5. Наружная оболочка. Обязательное покрытие, защищающее саморегулирующийся кабель от разного рода повреждений.

Благодаря такой конструкции, саморегулирующийся кабель устойчив к разным повреждениям и способен служить долгие годы без необходимости обслуживания.

Но отметим, что состав нагревающего проводника может меняться в зависимости от назначения (с экранирующей оплеткой или без нее). Также отличаются характеристики защитных оболочек и диаметр токопроводящих жил.

Как монтировать: внутрь или поверх?

Кабели отличаются по способу установки: либо внутрь, либо снаружи трубы. Оба способа одинаково востребованы, но в разных ситуациях.

Так, если диаметр трубы слишком узкий, кабель проще установить поверх трубы. Но если водопровод уже закопан, то монтировать кабель можно только внутрь. Впрочем, у внутреннего монтажа есть некоторые преимущества. Во-первых, меньше риск механических повреждений кабеля. Во-вторых, такой способ монтажа более аккуратный и эстетичный. В-третьих, внутренняя установка обеспечивает небольшую экономию электроэнергии, так как сначала нагревается вода, а не поверхность трубы.

Кабели отличаются по способу установки: либо внутрь, либо снаружи трубы

Впрочем, при внутреннем монтаже есть один, но существенный риск. Далеко не все производители используют безопасную оболочку. Кабель для внутреннего монтажа от сомнительного производителя может негативно влиять на характеристики воды: от изменения вкуса до выделения в воду вредных веществ.

Для обогрева водопровода с питьевой водой необходимо покупать кабели с пищевой оболочкой. Это специальный защитный слой, который исключает контакт воды с кабелем. Такие кабели для обогрева питьевой воды в основном представлены дорогостоящими европейскими моделями, из корейских можно рекомендовать Heatus 13MSH2-CR – дополнительную безопасность обеспечивает прозрачная оболочка, закрывающая надписи на кабеле.

Это интересно: Какой провод фазный: детальный взгляд на вопрос

Преимущества греющего кабеля

Картинка 4. С близкого расстояния

Покупатели на практике уже выделяют положительные стороны этих изделий:

  1. Доступные цены.
  2. Устойчивость к воздействиям любого характера – биологического, термического, климатического, химического. Согревать конструкция будет при любых обстоятельствах.
  3. Отсутствие вредных воздействий на здоровье окружающих людей.
  4. Простая эксплуатация.
  5. Долгий срок службы, составляющий от 25 лет и дольше.
  6. Широкая сфера применения, которой может похвастаться провод нагревательный.
  7. Самостоятельный контроль подачи тепла. Значит, пользователь сам может включать и выключать систему, когда ему удобно.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
