Как обустраивается котельная в частном доме: нормы проектирования и устройства

Нормы СНиП в случае отдельной топочной

Отдельно располагающаяся котельная должна размещаться максимально практично как в плане пожаробезопасности, но и в плане экономии свободного пространства.

Важно! Любой прибор, работающий на газу, при эксплуатации шумит, но если помещение с ним будет размещено автономно от дома, то беспокоиться по этому поводу не нужно. По этой причине, если котельная будет располагаться вне дома, а где-то поблизости на территории участка, то учитывайте не только основные требования к котельной в частном доме, но и ряд вспомогательных правил

По этой причине, если котельная будет располагаться вне дома, а где-то поблизости на территории участка, то учитывайте не только основные требования к котельной в частном доме, но и ряд вспомогательных правил.

Фундамент этого отдельного здания не должен соприкасаться с фундаментом собственно дома.
Крыша здания, равно как и стены, должны изготавливаться исключительно из огнеупорных материалов.
В составе бетонного раствора, используемого при строительстве, в обязательном порядке должен находиться песок.
Отопительный котел нуждается в отдельном фундаменте

При этом важно, чтобы из-за этого прибор не слишком возвышался над уровнем пола – не более 20 сантиметров.. Более того, туда, где планируется установка отопительного прибора, следует провести канализационную магистраль, дабы при необходимости владелец всегда смог выпустить теплоноситель из системы

Более того, туда, где планируется установка отопительного прибора, следует провести канализационную магистраль, дабы при необходимости владелец всегда смог выпустить теплоноситель из системы.

Смотрите так же наше руководство о том как своими руками сделать обвязку котла

№7. Модульные котельные

Если в доме ну никак не получается найти подходящее помещение для котельной, пристройка кажется неэстетичной, а возводить отдельное здание нет возможности, можно использовать специальные модульные котельные. Они выпускаются уже готовыми, имеют весь набор необходимых элементов, поэтому на монтаж уходит минимум времени.

Модульная котельная – это металлический контейнер длиной не более 2,5 м. Стенки в нем двойные, между ними используется специальный войлочный утеплитель. Мощность может быть разной, но обычно такие котельные используют для обогрева помещений с объемом до 1300 м3 (при высоте потолков 2,7 м это около 480 м2). В зависимости от того, какого типа котел используется, в качестве топлива применяют дизель, уголь, дрова и т.д.

От модульной котельной к дому ведет трехслойная металлическая труба с утеплителем. Стандартная длина – 6 м, но ее можно увеличить. Монтаж такого оборудования прост. Его просто необходимо установить около дома (при необходимости потом котельную можно будет перевезти в другое место), подключить к электричеству и заполнить систему отопления водой. Как правило, в таком оборудование предусмотрено резервное электропитание.

Выбор котельного оборудования

Котлы различаются по ряду параметров – используемое топливо, мощность, способ установки, принцип работы (одноконтурные и двухконтурные).

Топливо для отопительных котлов

Котлы в частных домах могут функционировать на таких видах топлива:

  • природный и сжиженный газ – дешевый топливный ресурс, газовые котлы можно переводить с одного вида газа на другой;
  • твердое топливо – за работой твердотопливного котла надо следить и регулярно подбрасывать в него дрова, уголь, торфяные брикеты, кокс;
  • жидкое дизельное топливо (солярка) – жидкотопливные котлы выручают в ситуации, когда поблизости нет ни газовой магистрали, ни возможности подвозить сжиженный газ в баллонах, а если со временем появится перспектива обзавестись газом, то его легко перенастроить на лучший вид топлива;
  • электричество – дорогой, но экологически чистый топливный ресурс.

Неплохо иметь два котла, электрический и на твердом топливе, чтобы сократить расход электроэнергии.

Как определить мощность котла?

Чем обширнее отапливаемое пространство, тем мощнее должен быть котел. Добавляем расход мощности на подогрев воды для душа, ванной, кухни и естественные потери тепла.

Приблизительный расчет (пример):

Чтобы отопить 10 кв. м дома, требуется 1 кВт мощности. Если общая площадь дома составляет 150 кв. м, то требуемая мощность котла равна 15 кВт + 10% на горячее водоснабжение, теплопотери + 20% на резервный запас, иначе оборудование будет физически изнашиваться, работая на пике технических возможностей. Получаем мощность отопительного котла не менее 19,5 кВт.

Более подробно о расчете мощности отопительного котла можно прочесть в этом материале.

Сравнение способов установки

По способу установки отопительные котлы подразделяются на две группы:

  • напольные – для них требуется отдельное помещение (котельная) и соблюдение в нем некоторых обязательных требований;
  • настенные – в компактном по размеру корпусе собраны теплообменник, циркуляционный насос, расширительный бак, система отвода продуктов сгорания, автоматика управления и обеспечения безопасности, температурные датчики и т.д.

Максимальная мощность настенной мини-котельной – 60 кВт. Если мощность не превышает 35 кВт, ее можно устанавливать в кухне, прихожей. Малые габариты настенных моделей дают возможность обойтись без отдельного помещения – все это актуально для частных домов малого и среднего размера.

Газовый настенный котел чувствителен к химическому составу воды. Чтобы оборудование не вышло рано из строя на жесткой воде, рекомендуется ставить на водопровод фильтр или по окончанию отопительного сезона каждый раз делать ревизию котла и труб

Напольные котлы незаменимы при отоплении обширных площадей. В напольном исполнении отопительные агрегаты занимают гораздо больше места, их приходится доукомплектовывать самостоятельно, но есть один очень весомый плюс – у них долгий срок службы.

Различия в принципе работы

Одноконтурный котел предназначен только для отопления здания. Чтобы подавать воду в систему горячего водоснабжения, такой агрегат надо дополнить 100-150-литровым накопителем для воды, нагреваемой от котла (бойлером).

Одноконтурный котел с бойлером целесообразен, если в доме выливают из кранов много горячей воды. Иначе имеем перерасход энергии, так как котлу придется постоянно греть воду, которой почти не пользуются. Кроме того, для бойлера придется выделить свободное место в помещении.

В двухконтурный котел изначально заложены две функции – он и отапливает здание, и подогревает воду. Внутрь него установлен проточный змеевик. Котел поддерживает систему отопления, но когда в доме кто-то открывает горячую воду, нагрев теплоносителя в ней прекращается и происходит переключение на систему горячего водоснабжения.

Разница в работе одноконтурного и двухконтурного котла:а) 1 – одноконтурный котел, 2 – система отопления, 3 –горячее водоснабжение, 4 – бойлер, 5- холодная водаб) 1 – двухконтурный котел, 2 – система отопления, 3 –горячее водоснабжение, 4 – холодная вода

Двухконтурные котлы рационально спроектированы, вода для горячего водоснабжения нагревается только при надобности в ней. В зависимости от мощности агрегата в минуту производится 10-15 литров горячей воды.

Этого мало, если горячей водой в доме пользуется одновременно несколько человек, но проблема легко решается, так как можно купить двухконтурный котел с вмонтированным в корпус небольшим бойлером на 25-50 литров для того, чтобы был ее запас.

Система удаления дыма

Если устройство котельной в частном доме производится на базе котла, в котором происходит горение топлива, то необходимо позаботиться об организации эффективной системы удаления дыма. При проектировании и установке дымохода необходимо учесть ряд условий. Вот некоторые из них:

  • Дымовую трубу необходимо выводить выше уровня кровли. Это делается для обеспечения достаточного уровня тяги.
  • В качестве материала для изготовления дымохода чаще всего используются нержавеющая сталь, керамика, различные типы огнеупорных пластиков. Рекомендуется устанавливать дымоход, конструктивно выполненный в качестве сэндвича. В этом случае посреди двух слоев основного материала расположен утеплитель. При таком варианте на поверхности трубы образуется намного меньше конденсата.
  • Если дымоход установлен снаружи дома, его необходимо надежно зафиксировать. Самые распространенные способы решения этого вопроса – прикрепление хомутами нужного размера к стене дома или помещение его в кирпичную трубу.
  • Необходимо помнить, что канал, предназначенный для удаления дыма, должен быть снабжен люками или ревизиями. Данные отверстия необходимы для выполнения очистки через них внутреннего пространства дымовой трубы от выводимых продуктов сгорания.

Преимущества котла на жидком топливе

Установить такой котел намного проще, чем газовый или твердотопливный аналог. Поместить его можно в доме и во дворе. Главное преимущество — отсутствие необходимости в согласовании и получении разрешительной документации. Все что требуется от хозяина дома, это предусмотреть свободный подъезд машины с топливом и регулярно заправлять котел.

Если рядом с загородным домом не проходит газовая магистраль, можно установить в котельной агрегат, работающий на дизельном топливе. Двухконтурный котел и дом обогреет, и обеспечит жильцов теплой водой

Для получения 10 кВт мощности расходуется около 1 л дизтоплива, но точный расход зависит от качества топлива. В средней полосе при площади дома в 200 м² на отопительный сезон потребуется около 5 тыс. л топлива. Дымоход нужно периодически чистить.

Для установки дизельного котла в среднем необходимо 4 м². Если приточная вентиляция обеспечивается путем поступления воздушного потока из других помещений дома, то на 1 кВт мощности котла должно приходиться минимум 30 смᶾ воздуха. При внешней вентиляции эта цифра уменьшается до 8 смᶾ.

Требования к котельной в частном доме в зависимости от типа котла

Каждое топливо имеет свои особенности, и то, что относительно безопасно в одной ситуации, может стать причиной катастрофы в другой. Это нужно понимать и нормально относиться к тому, что каждый вид котельного оборудования добавляет в список основных требований к котельной как минимум пять дополнительных пунктов. Рассмотрим подробнее наиболее часто используемые котлы отопления.

Газовая котельная в частном доме

Можно сказать, что это самая требовательная к изготовлению котельная – здесь важно буквально все. Во-первых, это объем помещения – при минимальной высоте перекрытий в 2,5м ее объем не должен составлять менее 15м³. Здесь даже имеются ограничения по площади пола, который не должен быть менее 6м²

Все это связано с возможными утечками газа и проветриванием помещения. Во-вторых, окно – его площадь должна быть не менее 0,5м². В-третьих, ширина двери не менее 800мм. В- четвертых, дымоход с дополнительным каналом для чистки, поднятый над коньком крыши не менее чем на 0,5м. В-пятых, наличие канализации для сбора конденсата – соответственно потребуется устанавливать сборники для этого конденсата на вентиляции и дымоходе. В общем, много здесь всего, и еще прибавьте требования к установке и обвязке самих котлов. Да и еще – газовые службы требуют установку в котельной специального устройства под названием газосигнализатор

Здесь даже имеются ограничения по площади пола, который не должен быть менее 6м². Все это связано с возможными утечками газа и проветриванием помещения. Во-вторых, окно – его площадь должна быть не менее 0,5м². В-третьих, ширина двери не менее 800мм. В- четвертых, дымоход с дополнительным каналом для чистки, поднятый над коньком крыши не менее чем на 0,5м. В-пятых, наличие канализации для сбора конденсата – соответственно потребуется устанавливать сборники для этого конденсата на вентиляции и дымоходе. В общем, много здесь всего, и еще прибавьте требования к установке и обвязке самих котлов. Да и еще – газовые службы требуют установку в котельной специального устройства под названием газосигнализатор.

Электрокотельные. Электричество –  это самый безопасный вид топлива, использующийся для обогрева дома. Он настолько безопасный, что для оборудования такой котельной разрешается даже не строить отдельное помещение. Топочную можно расположить прямиком в доме, поскольку не будет никаких выхлопов и каких-либо других вредных выбросов. Единственное, что здесь требуется, это грамотно изготовить проводку – заземление электрокотлов должно быть обязательно. Твердотопливные котельные. Не менее требовательны, чем газовые топочные. Во-первых, это ничем не ограниченный доступ к котлу. Во-вторых, наличие стального пола хотя бы вокруг котла, на расстоянии до 1м с каждой стороны. В-третьих, на каждый киловатт мощности котла потребуется окно площадью 0,08м². В-четвертых, размеры котельной в частном доме – ее площадь не должна быть меньше 8м². Естественно, дымоход с равным сечением по всей его длине и специальными отверстиями для чистки. Кроме того, если котлы планируете топить углем, то вся электрическая проводка должна быть герметичной, потому что угольная пыль при определенной концентрации взрывается.

Дизельные котельные. Здесь вообще все без проблем – для обустройства таких котельных даже не требуются разрешительные документы. По сути, дизельную котельную вполне можно устроить в подвале частного дома.

В принципе, из основных требований это все – конечно же, имеются и некоторые другие детали, которые обусловлены индивидуальными факторами. Их обычно указывают в проектной или разрешительной документации, и игнорировать их никак нельзя – в случае их несоблюдения ваша топочная не пройдет стадию сдачи в эксплуатацию. Здесь главное понимать, что все эти требования возникают не на пустом месте и обусловлены, прежде всего, безопасностью.

Котельная в частном доме – основные виды

Какой-либо единой и обязательной для всех частных домов конструкции котельной не существует – размеры, местоположение и параметры помещения могут иметь существенные различия. Они зависят от целей и задач, поставленных перед отопительным оборудованием, размеров коттеджа, который необходимо обогревать, бюджета, отведенного на постройку, и личных предпочтений хозяина земельного участка. На основе местоположения выделим четыре вида котельной в частном доме. Расчет мощности газового котла отопления- калькулятор, вы можете прочитать в нашей статье.

Встроенная в дом котельная без отдельного помещения. Котёл, бойлер, насосы и прочее оборудование располагаются на кухне или в коридоре. Самый дешевый в обустройстве вариант. Подходит только для небольших котлов – размещение более мощного оборудования на кухне или в коридоре не только будет создавать серьезные неудобства для жильцов, но и просто небезопасно.

Встроенная в дом котельная в отдельном помещении. Как правило, это небольшая комната, отделанная негорючими материалами, внутри которой располагаются двухконтурный газовый котел, бойлер, насосы, датчики и прочее оборудование. Удобно с точки зрения обслуживания и пополнения топлива (если речь идет о системе отопления, работающей на твердом топливе).

Котельная в пристройке – подобный вариант прекрасно подходит для систем, создающих большое количество шума, из-за которого размещать их в доме нежелательно

Но при этом придется затратить некоторые силы и, что важно, деньги на возведение пристройки из негорючих материалов и в полном соответствии со СНиП и нормами газовых служб в вашем регионе.

Котельная в отдельном здании – в таком случае «сердце» отопительной системы располагается вне дома, который она обогревает. Такие помещения возводят в тех случаях, когда используется газовый котёл отопления высокой мощности, размещать который внутри коттеджа не является лучшим решением с точки зрения безопасности и строительных норм

Очевидно, что котельная в отдельном здании является наиболее дорогим и сложным вариантом.

Отопительный котел на кухне – классический вариант для небольших домов в деревнях или частном секторе городов

Встроенная котельная – отдельное помещение небольших размеров, расположенное внутри коттеджа

Обратите внимание на то, что пол и стены отделаны кафельной плиткой, которая является негорючим материалом

Пристройка к дому с котлом и остальным оборудованием для отопления и горячего водоснабжения. Имеет отдельную входную дверь

Нагревательное оборудование, размещенное в отдельном здании котельной. Как и в случае со встроенным в дом помещением, пол и стены отделаны плиткой

Подробности

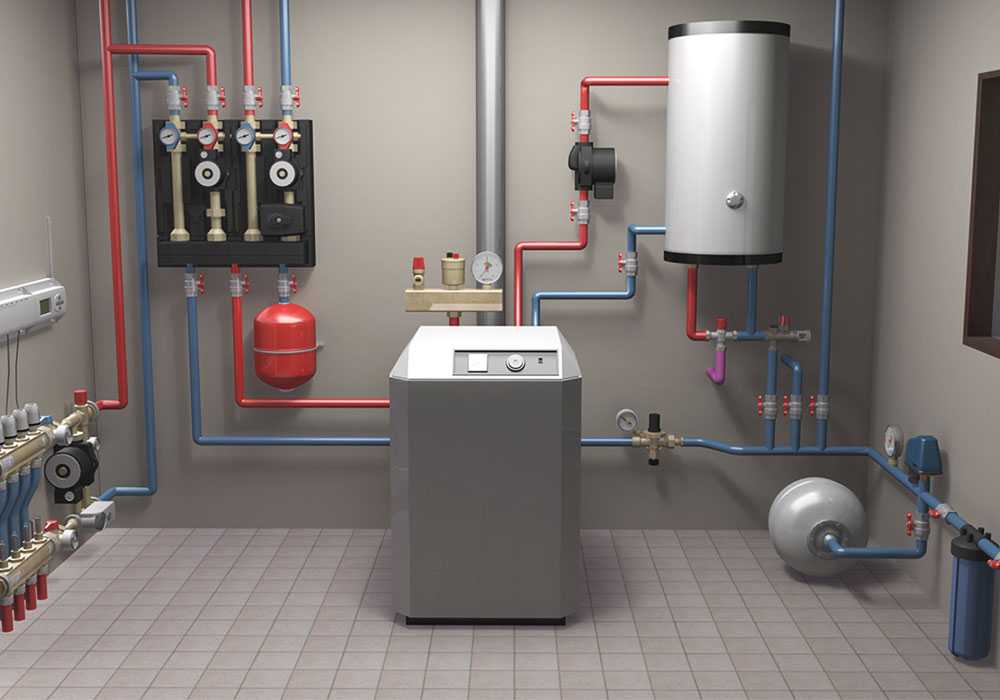

Главные элементы котельной в доме

Монтаж отопления  в частном доме (даже если он и маленький), а также проведение горячего водоснабжения можно решать одним небольшим двухконтурным котлом, который «питается» от газа.

Но в большинстве случаев этого не хватит, а еще потребуется большой комплекс устройств, который может быть выполнен из набора таких элементов:

  1. Котел является сердцем всей котельной. Именно он будет отвечать за нагревание воды для отопительной системы. Тепло способно получаться при сжигании различных видов топлива – газообразного, жидкого или твердого. Отдельным случаем будут электрические котлы. В особых случаях ставят даже два котла, чтобы обеспечивать частному дому полную энергозависимость.
  2. Бойлер. Если применяется одноконтурный котел, то для нагревания воды в системе горячего водоснабжения, потребуется применять бойлер.
  3. Расширительный бачок. В такую емкость будет попадать воды из отопительной системы, если давление в ней будет повышаться. Таким образом, радиаторы и трубы будут защищены от прорывов.
  4. Коллектор распределительного типа. Требуется для правильного распределения теплового носителя по всей системе, а еще будет регулировать уровень температуры.
  5. Насос для циркуляции теплового носителя. Требуется лишь для тех систем, в которых тепловой носитель будет циркулировать в принудительном режиме.
  6. Дымоход. Требуется для отведения продуктов горения за предел дома. Дымоход может не потребоваться лишь для котлов электрического типа.
  7. Группа контроля и безопасности представляет комплекс приборов, которые будут отслеживать температуру, а также давление в системе и котле. Также сюда могут подойти датчики, которые смогут контролировать состояние воздуха внутри котельной.
  8. Автоматика будет получать команды от пользователя на счет требуемого уровня температуры, а еще собирает данные группы безопасности и дает возможность правильно  отрегулировать основные системные параметры.
  9. Арматура запорного типа требуется для того, чтобы проконтролировать поток теплового носителя.
  10. Трубы, по которым будет идти вода от котла в радиаторы отопления.
  11. Фильтр требуется для очищения воды перед тем, как она попадет в бойлер или котел. Если в регионе воды будет насыщена солями, а также будет содержать механический тип примесей, то без фильтрационного канала точно не обойтись, так как в противном  случае оборудование может очень быстро отказать.

Необязательно применять для системы все описанные элементы, а еще их набор будет зависеть от большого количества факторов. Перед этим, площадь дома и разновидность топлива.

Типы котлов

Именно о того, какой тип котла будет применен, будут зависеть большинство нюансов обустройства такого помещения, как котельная. По типу используемого топлива котлы могут быть:

  1. Газовые, которые работают от сжиженного или природного газа, а также отличаются высоким коэффициентом полезного действия и простотой управления. Их можно будет перевести с одного типа газа на второй. Это идеальный выбор для множества загородных домов.
  2. На твердом топливе (дрова, уголь, брикеты и торф) в плане использования более экономны, но потребуется постоянно следить за системой, а также подкидывать топливо.
  3. На жидком топливе (дизель). Монтаж котельной в частном доме с использованием  котла, работающего на жидком топливе, применяется в том случае, где нет возможности применять природный газ или подвезти сжиженный. Если же спустя время  в районе будет проведен газопровод, то такой котел получится переоборудовать на работу от газа.
  4. Электрические котлы являются самыми безопасными, удобными, а еще бесшумными, но они еще и самые дорогие. Отапливать целый дом будет невыгодно, но в роли резервного источника тепла они прекрасно подойдут.

Какой мощности требуется котел? Расчет следует доверять специалистам, которые знают, что учесть следует множество параметров. Чтобы примерно понять, какой мощности оборудование может потребоваться, следует использовать правила, согласно которому на каждые 10 квадратов площади дома потребуется 1 кВт мощности оборудования. Если он будет использован в системе горячего снабжения воды, то требуется добавить еще 10% к рассчитанной мощности. Чтобы котел не работал на пределе, к этому значению добавьте еще 20%.

Основные требования

Котельный агрегат (в зависимости от габаритов и типа) можно установить в отдельном помещении на первом этаже, в подвале дома или на чердаке (но это должна предусматривать планировка дома, определяемая на этапе проектирования).

Также допускается использование автономного модуля (контейнера с мини-котельной), возведение специальной пристройки или отдельного здания. В качестве отдельного сооружения может применяться готовая мобильная котельная, смонтированная из сэндвич-панелей и отделанная негорючими материалами.

Отопительный агрегат может быть твердотопливным, жидкотопливным или газовым. В зависимости от разновидности отопительного агрегата требования к котельной в частном доме имеют некоторые различия.

Нормы проектирования котельной в частном доме предусматривают:

  • соблюдение требований относительно размеров помещения;
  • установку не более двух котельных агрегатов в одном помещении;
  • отсутствие горючих материалов в отделке поверхностей и кровельного настила;
  • наличие дверей на улицу и в дом (для пристройки);
  • грамотный выбор и установку дверей: они должны входить в категорию противопожарных и открываться наружу, как и дверь смежного помещения в доме;
  • беспрепятственный доступ ко всему отопительному оборудованию;
  • установку окна с форточкой для естественного освещения и аварийного проветривания, створки окна должны распахиваться наружу, а площадь стекла соответствовать объему помещения (0,03 м2 на 1 кубометр);
  • наличие естественной или принудительной вентиляции, которая рассчитывается следующим образом: (ширина помещения x высота потолков x длина помещения) x 3. В итоге получаем объем воздуха, который необходимо заменить за один час;
  • наличие дымохода, если этого требует тип котла (для агрегатов мощностью менее 30 кВт допускается вывод дымоходной трубы через стену);
  • подключение водопровода (для заполнения и подпитки отопительного контура) и канализации (для слива воды из системы);
  • монтаж отдельного фундамента для котлов массой более 200 кг (допускается установка моделей меньшего веса на пол из железобетона).

Для деревянных стен встроенных и пристроенных котельных (которые являются общими с остальными помещениями дома) нужна негорючая отделка, способная повышать предел огнестойкости конструкций до 0,75 часа. Для возведения пристройки рекомендуется использовать кирпич, блоки и другие негорючие материалы.

План котельной в частном доме

Основные нормативы относительно габаритов помещения:

  • высота потолка: должна быть от 2,5 м при мощности отопительного агрегата свыше 30 кВт, для менее мощных котлов показатель составляет не менее 2,2 м;
  • объем котельной: от 15 м3 (если отопительный агрегат планируется установить в подвале, то при расчете объема помещения требуется прибавить 0,2 м2 на каждый кВт мощности котла);
  • площадь котельной должна составлять минимум 6 м2.

Минимальная площадь позволяет обеспечить безопасность работы оборудования, но для удобства монтажа и обслуживания отопительной системы все же рекомендуется обустраивать более просторные котельные.

В котельной частного дома, схема которой разрабатывается с учетом особенностей выбранного агрегата, необходимо предусмотреть свободный доступ к элементам обвязки котла, регулирующей арматуре, электрооборудованию.

Для распределения теплоносителя — напольные гребенки Meibes

Для распределения теплоносителя используются напольные распределительные гребенки Meibes.

Иллюстрация ниже создана на основе чертежей напольных распределителей Meibes проекта «ОВК. Тепломеханические решения котельных».
Деталировка 4-х гребенок Meibes Victaliuc V 150 на 3 контура(иллюстрацию можно открыть в новом окне в увеличенном виде для детального рассмотрения)

Напольные гребенки Meibes распределяют теплоноситель для следующих контуров системы теплоснабжения дома (контуров всего 12):

  1. Контур «теплого пола».
  2. Контур обогрева наружных поверхностей и дренажа.
  3. Контур отопления №1.
  4. Контур отопления №2.
  5. Контур отопления №3.
  6. Контур подготовки горячей воды для бассейна.
  7. Контур теплоснабжения вентустановки Swegon ПВ1.
  8. Контур теплоснабжения вентустановки Swegon ПВ2.
  9. Контур теплоснабжения вентустановки Swegon ПВ3.
  10. Контур отопления хамама и бассейна.
  11. Резервный контур.
  12. Контур горячего водоснабжения.

Для подключения контуров предусмотрено использование модульных насосно-смесительных групп фирмы Meibes с насосным оборудованием фирмы Grundfos и Wilo. Гребенки, насосное оборудование, запорная и контрольно-измерительная арматура располагаются в котельной.

Подпитка системы теплоснабжения коттеджа осуществляется вручную при снижении давления теплоносителя в системе (контролируется визуально по показанию манометра).
