Фановая труба для канализации в частном доме: схема установки и что это такое

подготовительные работы и Демонтаж

Так как фановая труба есть продолжением стояка над последним перекрытием здания, то возможно не тревожиться о том, что несерьезные соседи зальют вас нечистотами.
В случае если же будет изменяться целый стояк, а вы живете не на последнем этаже, то затевать работу необходимо с оповещения жильцов квартир о ремонте канализации. На всякий случай имеет суть отключить водопровод, дабы кто-то случайно не начал пользоваться канализацией.
Сейчас необходимо произвести демонтаж чугунной трубы. В случае если предстоит поменять целый стояк, то со ветхой трубой нечего церемониться — при помощи болгарки сделайте надрезы внизу стояка и кувалдой оббейте края. Из-за своей хрупкости чугун легко крошится, и исполнение таковой работы будет очень просто. В случае если же целый стояк не будет изменяться, то работать необходимо так, дабы не повредить покинутую трубу, к которой вы станете подсоединяться.
В случае если необходимо прослабить соединение чугунных труб, то с опаской высверливаем уплотнение из пакли и цемента, вычищаем все и, раскачивая край трубы, извлекаем ее из соединения.
Извлекать фановую трубу необходимо с опаской, дабы она не повредила трубу канализационного стояка.

Как правильно подобрать фановую трубу?

Прежде чем установить стояк или поменять его на новый, необходимо правильно выбрать трубу. Ошибка в выборе может привести к неправильной работе системы.

Основными параметрами при выборе являются:

Диаметр.
Длина (нужно знать, какова должна быть полная высота линии).
Материал.

Каким должен быть диаметр фановой трубы?

Диаметр фанового стояка — основная характеристика, которую нужно учитывать при выборе и проектировании системы (особенно в хрущевке, поскольку в многоквартирных домах количество стоков большое).

Основное правило выбора размера: минимальный диаметр должен быть не меньше сечения канализационного стояка (если у стояка диаметр 250 мм — то и фановая труба должна иметь такой же размер).

Разводка водоотведения с фановым стояком

Распространенными размерами при строительстве одно- и двухэтажных коттеджей являются трубы с сечением в 50-90-100 мм. Этого хватает, если в доме есть:

канализационный стояк с диаметром 100 мм;
раковина (мойка на кухне) со сливной трубой в 50 мм;
слив душа;
стиральная машина.

Выбор по материалу

Для прокладки канализационного стояка обычно используют трубы из таких материалов:

ПВХ. Пластиковые изделия проще и быстрее монтируются, дешевле по стоимости. Постепенно пластик вытесняет чугун — новые системы выполняются обычно именно из этого материала.
Металл (чугун). Чугунная труба — устаревшее решение для канализационных систем. Чугун отличается прочностью, долговечностью, однако с ним намного сложнее работать: весят чугунные изделия много много, их сложнее резать и соединять, в процессе эксплуатации — они быстрее загрязняются.

При необходимости (если выполняется ремонт и замена системы или отдельных ее участков) можно выполнить соединение пластиковой и чугунной трубы. Врезка друг в друга осуществляется с помощью специальных переходников (манжета).

Вентиляция на основе вытяжной трубы

Фановая труба внутри помещения с выводом через перекрытия

Фановая труба используется для соединения трубопровода с вытяжной трубой (вентиляционный канал). Фановые трубы разделяются по форме и материалу. Выбор того или иного изделия зависит от конфигурации канализационных коммуникаций и места их вывода из строения.

Принцип работы

Если система водоотведения не оборудована вентиляционным каналом, то сточные воды, поступающие в канализационный стояк, создают «разрежение» воздуха. Дефицит воздуха частично замещается водой, находящейся в сифонах раковины, ванны и другого оборудования.

При одновременном сливе, особенно в многоквартирных и многоэтажных частных домах, в канализационной трубе создается вакуум, который «срывает» гидрозатвор. Поэтому неприятный запах и вредные газы беспрепятственно проникают в помещение.

В канализационных коммуникациях, где была проведена установка фановой трубы, процесс происходит иначе. Воздух, поступающий через вентиляционный канал при «разряжении» в стояке, защищает целостность гидрозатвора и нормализует давление внутри трубопровода.

Советы по монтажу

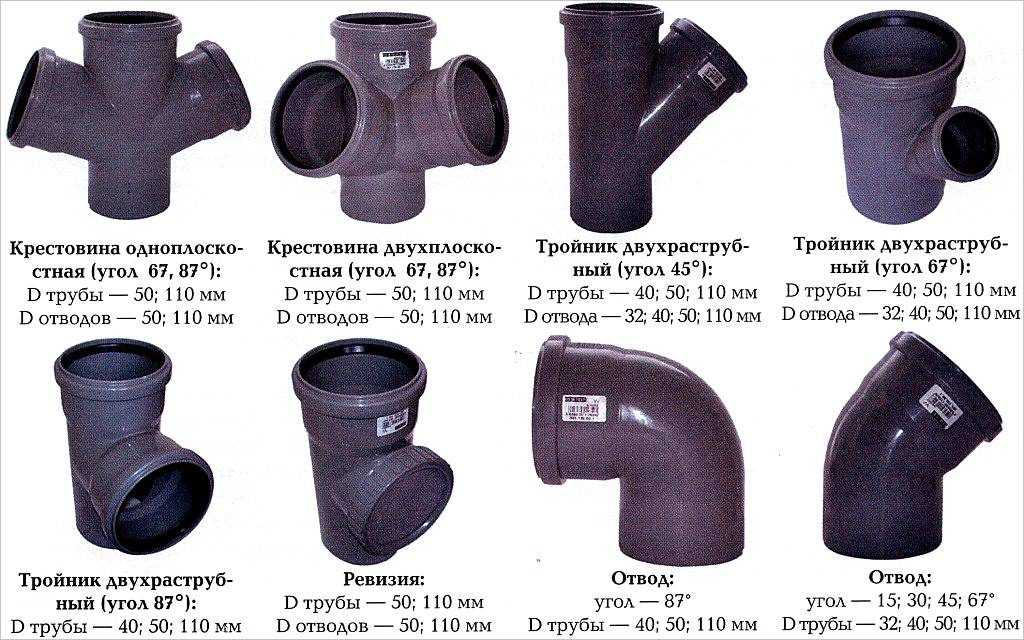

Комплектующие для сборки вентиляционной фановой трубы

При монтаже вытяжной трубы и канализации рекомендуется использовать изделия из аналогичных материалов. Это позволит провести надежную герметизацию стыков за счёт одинаковых креплений и фитингов. Использовать трубы из различных материалов (пластик, чугун) не рекомендуется, так как соединение не будет иметь достаточную прочность.

Идеально, если ранее были проведены работы по проектировке и предусмотрено место под монтаж вытяжной трубы. Перед началом работ желательно подготовить все необходимые материалы и инструменты.

Если монтажные работы выполняются в старых домах, где уже существует канализационная система на основе чугунных труб, то потребуется приобрести фановый трубопровод из аналогичного материала. При использовании пластиковых изделий выполняется полный демонтаж существующей системы и прокладка новых коммуникаций.

Вывод вытяжной трубы через междуэтажные перекрытия и кровлю

При самостоятельном монтаже вентиляции на основе фановых труб следует придерживаться определённых правил:

Согласно проекту конец вытяжной фановой трубы выводится на крышу дома через межэтажные и чердачные перекрытия. Высота над уровнем кровли не менее 50 см. При проходе через чердак высота от перекрытия до конца фановой трубы не менее 300 см.
При выводе вытяжной трубы через перекрытие место сопряжение изолируется звукопоглощающим материалом. При необходимости монтируется стальной короб, пространство внутри которого заполняется теплоизоляционным материалом.
При сооружении вентиляции для канализации на уже эксплуатируемом объекте вывод фановой трубы осуществляется через несущую стену. Прокладывать через перекрытия нежелательно, так как это может привести к снижению их прочности.
Сечение вытяжной трубы должно быть равно сечению трубы стояка. Как правило, в многоэтажных частных домах выбирается труба сечением 110 мм.
При наличии нескольких стояков их можно соединить с одной вытяжной трубой в верхней части. Соединение канализационной вентиляции с печным дымоходом и вытяжкой не допускается.
Длина трубы от сантехнического оборудования до вытяжной трубы не должно превышать 6 м. Подключение происходит посредством соединения сифона оборудования с раструбным переходником.
Для прокладки и вывода трубы используются специальные муфты и отводы с нужным углом поворота. Соединение различных элементов вытяжной трубы выполняется при помощи обжимных металлических хомутов, уплотнителей и герметика на основе силикона.

Если в процессе вывода через кровлю фановая труба попадает на балки перекрытия, то для смещения устанавливается колено с необходимым углом поворота (30–45). В многоэтажных частных домах на каждом этаже рекомендуется установить элемент с заглушкой (ревизия). При возникновении засоров это позволит быстро устранить проблему без демонтажа вентиляционного канала.

Обязательный ли это элемент?

Мы выразились вопросительно, поскольку это действительно актуальный вопрос. Скажем сразу, фановый стояк не обязательно должен присутствовать в доме. К примеру, когда речь идет об одноэтажном или двухэтажном доме, он не нужен. Обязательное условие при этом — это наличие максимум одного туалета и ванной комнаты в доме.

Наличие нескольких сантехнических узлов обязательно требует наличия фановых стояков. Вообще же они должны присутствовать при следующих условиях:

Дом имеет свыше двух этажей, и на каждом из них есть помещение, использующее канализацию;
Сток канализации имеет диаметр 50 миллиметров;
Предусматривается наличие бассейна или иного объекта, где происходит сброс большого количества воды;
Дом работает за счет использования септика, то есть канализации герметичного типа.

Показания к применению фановой трубы

Исходя из действующей нормативной строительной документации, сооружение канализации без использования фановых труб применимо в случае, когда возводится жилая постройка не выше двух этажей. В первую очередь это объясняется незначительным количеством одноразовых стоков канализационных вод.

Но часто и в одноэтажных постройках возникает необходимость монтажа фановых труб. Такая потребность появляется при единоразовом сливе больших объёмов стоков, в случае если сечение вертикальных стояков полностью перекрывается потоком сточной воды. Это часто может происходить, если одновременно используется, например, мойка и унитаз.

Хочется отметить, что в большинстве случаев унитаз монтируют на канализационную трубу с диаметром 110 мм, а сечение патрубка сливного бачка не превышает 70 мм. В свою очередь, все остальные системы, требующие, отвода сточных вод подключаются с помощью сифонов с диаметром трубы не более 50 мм. Поэтому при использовании только одного прибора перекрыть диаметр стояка не получится.

Любую бытовую технику, использующую воду, подключают к канализации также патрубками небольшого диаметра и поэтому они сильно повлиять на объёмы одноразовых сливов не могут. Исходя из этого монтаж фановой трубы в такой ситуации, производится по личному желанию владельца дома.

На сегодняшний день обустройство канализационных систем с фановой трубой рекомендовано в следующих ситуациях:

установка в загородных домах стояков малого диаметра, которые не превышают 50 мм;
наличие более нескольких этажей, если на каждом из них используется санузел;
если в здании имеется бассейн или другое водопроводное оборудование, которое генерирует большие объёмы стоков.

Также в случае если в доме более одного санузла, которые используются разными членами семейства одновременно, установка фановой трубы является обязательной.

Основные требования, предъявляемые к монтажу фановых труб

Установка фановой трубы должна всегда происходить с точным соблюдением правил проведения работ, подобного рода.

Диаметр фановых труб в разрезе не должен составлять меньше чем параметры центрального стояка, к которому будет происходить подсоединение канализации. Стандартные размеры таких труб составляют 110 и более миллиметров.
Верхнюю или наружную часть фановой трубы располагают в местах, откуда канализационные запахи свободно удаляются потоками воздуха.

На практике монтаж или замена фановой трубы выполняется методом её ввода в специальный вентиляционный канал, который обустраивается на этапе возведения строения. Если вентиляционный канал не был предусмотрен или его объёма недостаточно, фановые трубы для канализации монтируются горизонтально и выводятся через стену, на улицу.

Также фановые трубы в загородных домах позволяют решить ещё одну побочную проблему, которая в большинстве случаев связана с длительным отсутствием владельцев дома. В результате неиспользования канализационной системы, даже если все сантехнические приборы установлены в соответствии с действующими нормами, может появляться неприятный аромат сточных вод.

Это обусловлено малыми объёмами сифонов, соединяющих, раковины, ванны, умывальники и стояк. Если они долго не используются, то вода в них просто пересыхает и открывает доступ канализационным запахам в дом. Использование фановой трубы способно исправить такую проблему и происходит это благодаря следующим физическим свойствам:

тёплый воздух создаёт определённое разряжение в системе, и позволяет запахам подниматься по стояку;
в случае пересыхания воды в сифоне воздушные потоки будут двигаться не из канализации в здание а, наоборот, из помещения в канализационный стояк и далее на улицу.

Следовательно, даже при полном пересыхании воды в сифоне в помещении никакого неприятного запаха не будет, а воздух по-прежнему останется свежим и чистым.

Практически все профессиональные строители советуют оборудовать любую канализационную системы действенной вентиляцией, даже если возводится здание высотой не больше двух этажей.

А в некоторых случаях вентиляционная система не будет лишней и в одноэтажной постройке. Благодаря этому дом будет полностью защищён от появления любых неприятных ароматов сточных вод.

Когда установка устройства необходима

Канализационная система имеет максимально оптимальное строение, чтобы сточные воды уходили, но запах из трубопровода при этом не поднимался в дом

И важной частью такого изделия является фановая трубка. Она выводится в кровле, соединяя канализацию с атмосферой. Однако многие считают, что для частных домов этот элемент нужен не обязательно

Однако многие считают, что для частных домов этот элемент нужен не обязательно.

В каких случаях обязательно нужна установка сооружения:

В многоэтажных зданиях. Причем многоэтажным считается дом, который имеет более двух этажей.
В домах, где канализационный стояк имеет диаметр менее пяти сантиметров.
Если там имеются конструкции, которые изредка выпускают в канализацию большие объемы воды. Таким устройством может считаться бассейн.
Если рядом с домом устанавливается автономная канализационная система.

Благодаря фановой трубе неприятные запахи будут выходить на улицу

В этих случаях необходимость установки фановой вытяжки даже не оспаривается. Ведь без нее канализация просто не будет функционировать, и в доме будет присутствовать неприятный запах.

В случае если в одноэтажном доме присутствует лишь один санузел, можно попробовать отказаться от фановой трубки. Однако минимальный риск разряжения системы все же останется.

Принцип работы фановой трубы

Фановая труба являет собой конструкционный элемент, который соединяет трубопровод со специально возведенным вентканалом. Ключевое ее предназначение – отводить газы и запахи, распространяемые из канализации.

Наличие в системе вентиляционного стояка гарантирует отсутствие в жилых помещениях неприятных громких звуков, возникающих в момент спуска воды, и «благоуханий» канализационных нечистот (+)

Длина и форма этого элемента может быть произвольной. Встречаются модели вертикального и горизонтального исполнения, скошенные под прямым или острым углом.

Принцип функционирования фановой трубы прост. Сточные воды, попадая в вертикальный стояк, создают в полости трубопровода разрежение. Оно может частично компенсироваться водой, выполняющей роль гидрозаслонки в сифонах установленной сантехники.

Но если вертикально установленный стояк имеет большую протяженность и при этом в какой-то момент происходит единовременный мощный сброс отработанной жидкости, то в канализационной трубе возникает вакуум.

Сформированный поршень из жидкости со всей своей силой и характерным «чмокающим» звуком в один момент срывает и пробивает гидрозаслонки сантехники, опустошая при этом сифоны.

Как результат, вода полностью высасывается из всех гидрозатворов. А потому препятствий для канализационных «ароматов» не остается. За счет этого они быстро распространяются по всему зданию.

Проявляется такой эффект и при быстром откачивании фекальным насосом содержимого выгребной ямы или септика в цистерну ассенизаторской машины

Беда в том, что появлением неприятного «благоухания» в жилых комнатах дело не ограничивается. Природный процесс разложения фекалий сопровождается выделением вредных для домочадцев газов: метана и сероводорода.

Если же система оборудована фановым стояком, в момент «вброса» не бывает таких последствий, поскольку создающееся в коллекторе разряжение просто не успевает пробить гидрозаслонки в сифонах.

Этому препятствуют потоки атмосферного воздуха, которые одновременно с возникновением разряжения затягиваются в систему, блокируя проникновение газов в помещение при сливе и откачивании септика.

Как поменять фановый стояк

Если происходит поломка воздушного стояка зачастую требуется поменять его. Замена конструкции проводится по такому же принципу, как и ремонт отдельных участков системы канализации. Отличается этот процесс в основном материалом, из которого сделаны трубы, и методом их соединения.

Для замены фанового стояка требуется соблюдение ряда условий:

Во время демонтажных работ необходимо организовать в жилом помещении хорошую вентиляцию.
Замену элементов конструкции нужно проводить в респираторе и резиновых перчатках.
По окончании нужно проследить, чтобы весь трубопровод сохранял герметичность.

Особенности монтажа фановой трубы

Внутреннее устройство канализационной системы, основные функции которого состоят в отводе сточной воды в центральный стояк, имеет отличную вентиляцию, если при её обустройстве была установлена фановая труба.

При этом если планируется сооружение канализационной вентиляции своими руками, то важно знать определённые правила проведения работ подобного рода. В процессе покупки расходных материалов важно проследить за тем, чтобы диаметры центральной канализационной и фановой трубы совпадали и составляли не менее 110 мм

В процессе покупки расходных материалов важно проследить за тем, чтобы диаметры центральной канализационной и фановой трубы совпадали и составляли не менее 110 мм. Наружная часть стояка должна размещаться в хорошо проветриваемом месте, чтобы неприятные запахи, источаемые сточными водами, моментально и без каких-либо препятствий рассеивались в атмосфере

Наружная часть стояка должна размещаться в хорошо проветриваемом месте, чтобы неприятные запахи, источаемые сточными водами, моментально и без каких-либо препятствий рассеивались в атмосфере.

Для улучшения циркуляции воздушных потоков, начальную часть канализации располагают в теплом помещении, в то время как конечную на улице. Благодаря этому достигается оптимальный перепад температуры и давления, за счёт чего неприятные ароматы максимально быстро выводятся за пределы помещения.

Неприятный аромат в санузле может появляться из-за того, что на санитарно-технических приборах были установлены сифоны несоответствующего малого диаметра. В таких сифонах вода выполняющая функцию обратного клапана быстро высыхает, открывая беспрепятственный доступ запахам из канализационной системы внутрь здания.

Для решения проблемы используется фановая труба, которая позволяет достичь следующих эффектов:

благодаря разряжению внутри стояка неприятный запах поднимается и выводится за пределы помещения;
при высыхании воды в сифонах потоки воздуха из канализации по-прежнему будут выводиться на улицу, а не в дом.

Фановую трубу фактически можно считать продолжением центрального стояка канализационной системы. При этом её изготовление, возможно, своими руками для чего подойдёт стандартная пластиковая канализационная труба с подходящим диаметром.

Правила вывода трубы вентиляции за пределы помещения

Основной задачей бытовой внутридомовой канализационной системы является транспортировка стоков из помещения в центральную городскую канализацию. Для увеличения эффективности её работы обязательно необходима качественная вентиляция.

Вертикальная конструкция фанового стояка обязательно должна быть выведена на крышу здания. Категорически противопоказано выводить её в чердачное помещение

Для правильного монтажа фановой трубы важно придерживаться определённых правил

При выводе фанового стояка за пределы крыши необходимо чтобы её край возвышался над верхней точкой здания не менее чем на полметра. Если чердачное помещение или крыша используется для бытовых нужд, длина стояка увеличивается до 3-м.
Сечение фановой трубы должно полностью соответствовать диаметру центрального канализационного стояка.
С помощью одной вентиляционной системы можно обслуживать несколько канализационных стояков.
Категорически противопоказано выводить такую систему с вентиляцией воздуха или дымоходом отвода продуктов горения.
Конец фановой трубы, выведенный над крышей, должен находиться не ближе четырёх метров от самого ближнего балкона или окна.

Для канализационного стояка, выведенного за пределы крыши не нужны какие-либо дополнительные вытяжные устройства. А, точнее, их использование может привести к появлению конденсата, который при минусовых температурах замерзает, перекрывая выходное отверстие.

Замена фанового стояка

При появлении поломки либо потери эксплуатационных характеристик фанового стояка необходима его замена. Данный процесс во много похож на замену какого-то участка системы канализации. Отличия бывают лишь в способах соединения труб и материале их изготовления. Перед процессом ремонтных работ нужно выполнить такие условия:

после проделанных работ требуется проверка герметичности труб на всей протяженности трубопровода;
все работы происходят с помощью защитных средств – респиратор, резиновые перчатки;
если демонтаж системы происходит в жилом доме, то необходимо обеспечить в нем воздушную вентиляцию.

Что лучше: клапан или фановый стояк

Существует альтернатива фановому стояку – это воздушный клапан. Клапан может монтироваться как на какие-то горизонтальные участки трубопровода, так и на основной стояк. Принцип работы воздушного клапана основан на механическом действии воздушного давления при его значительном уменьшении в системе канализации.

При появлении этой ситуации на мембрану или шток воздушного клапана воздействует разница внешнего и внутреннего давлений, в итоге происходит открытие клапана и система нормализируется. Его установка имеет ряд основных достоинств:

простой монтаж. Если планируется установка на основной стояк, то можно воспользоваться специальными переходниками с одного размера на другой;
нет необходимости выводить отдельный трубопровод вне дома.

Зачастую вертикальную магистраль стояка устанавливают лишь в чердачное помещение, и здесь уже ставят воздушный клапан. Однако, невзирая на эти достоинства, его установка может повлечь некоторые проблемы:

воздушный клапан может реагировать лишь на определенные перепады давления. Установка фановой трубы выполняет роль выравнивания гораздо плавней, при этом его работа почти не зависит от разницы внутренней и наружной температур;
есть эксплуатационные температурные границы. Идеальный диапазон 10-45°С. При снижении температуры на его поверхности возможно образование льда, что привет к поломке оборудования;
как и какой-либо механизм, воздушный клапан может просто напросто сломаться, и система контроля не будет работать.

Выбор определенного варианта нормальной компенсации давления в трубопроводе будет зависеть от внутреннего канализационного проекта. Для квартир желательно использовать воздушный клапан, а для индивидуальных построек – фановый стояк.

Последствия отсутствия или неправильной установки

Если говорить простыми словами, фановый стояк — это вентиляция. Ключевая его задача заключается в обеспечении притока воздуха в канализационную систему. Это, в свою очередь, обеспечивает способность стока оперативно справляться с перемещением объема и устранения неприятных запахов.

В многоквартирных домах без фанового стояка обойтись никак нельзя. Сотрудники ЖКХ очень негативно относятся к любым работам, затрагивающим эту часть канализационной системы, даже если владелец жилплощади желает установить вакуумный клапан вместо трубы. Выше мы уже рассмотрели недостатки такого приспособления. Не стоит настаивать на своем и переделывать систему. В противном случае возникнут серьезные проблемы. Они испортят жизнь всем соседям, квартиры которых располагаются вдоль этого стояка. Неприятный запах будет распространяться очень быстро.

Особенно опасны ситуации, когда на фановый стояк ставится заглушка. В этом случае неприятный запах обязательно пойдет в квартиры, поскольку выходить ему больше некуда. Проникать в помещения он будет через патрубки и части труб, подходящие к сантехническому оборудованию, раковинам.

Часто ситуация усугубляется тем, что смыв в унитазе влечет сброс большого объема воды в систему. Она, действуя как поршень, вытягивает за собой воздух. В результате нарушается давление. Для его стабилизации начинается всасывание водных затворов из сифонов раковин, ванны, мойки на кухне. При отсутствии воды в коленах неприятные запахи беспрепятственно проникают в помещения.

Еще одна проблема — засорение канализационной сети. Частое загрязнение становится результатом отсутствия полноценного воздушного притока. Система перестанет справляться со своими функциями, а владельцу помещения предстоит очень частая чистка канализации.

Владелец частного дома, безусловно, не испытывает тех ограничений, которые обременяют жильцов многоквартирных домов. Он может выбирать, устанавливать фановую трубу или нет, использовать ли вместо нее вакуумные клапаны. Однако далеко не все владельцы частных домов обладают необходимыми навыками и имеют в распоряжении нужные инструменты.

Для предотвращения вероятных проблем целесообразно доверить установку стояка, а лучше всей канализационной системы профессионалам. Специалисты разработают проект с учетом пожеланий заказчика и особенностей сооружения. Кроме того, они выберут наиболее подходящие материалы для монтажа системы.

Установку, разумеется, можно провести и самостоятельно. В таком случае целесообразно предварительно проконсультироваться со знакомыми, уже монтировавшими систему. Если будут использоваться пластиковые элементы, то с установкой вполне справится и один человек. Вес труб, даже длинных довольно мал. Для установки чугунных элементов придется воспользоваться чьей-то помощью. В этом случае установку можно осуществить вдвоем.

Для чего нужна фановая труба

Выясним, для чего нужна фановая труба в канализации в частном доме или многоквартирном здании. Большую часть времени канализационный стояк пуст, по нему свободно перемещаются газы из подземных трубопроводов. В квартиры он не попадает, поскольку все сантехнические приборы защищены гидрозатворами, имеющимися в сифонах сливных гарнитур.

Если жители верхних этажей производят слив большого количества воды — выпускают ванну, или иную емкость, в верхней части стояка образуется разрежение. Перепад давлений может быть достаточным, чтобы сорвать гидрозатворы со всех сантехнических приборов. Как только сточная вода уйдет (а это занимает максимум несколько минут), по трубопроводам в квартиры начнет поступать канализационный газ. Если в верхней части стояка имеется выход в атмосферу (фановая канализация), разрежение не возникнет, гидрозатворы окажутся в целости и поступление газов в санузел станет невозможным.

Возможна и обратная ситуация — в системе происходят активные процессы брожения с выделением больших объемов биогаза. Его давление может превысить сопротивление водных пробок, и газ попадет в жилые помещения. Если стояк соединен с атмосферой, произойдет свободный вывод газа наружу. Вентиляция внутреннего пространства системы обеспечит своевременный вывод газов и предотвратит их скопление и повышение давления.

Фановый стояк канализации в частном доме также необходим, особенно, если система подключена к собственному септику. В емкостях образуется большое количество газа, выпуск которого надо производить высоко над землей, чтобы не распространять дурной запах по своему и соседним участкам.
