Аккумуляторы для солнечных батарей: обзор видов подходящих батарей и их особенностей

Как подключаются аккумуляторы

Сразу смиритесь с тем, что вам не хватит одного аккумулятора для поддержания функциональности гелиосистемы. Рассчитав количество аккумуляторов, соедините их удобным для вас способом — последовательно либо параллельно. Характеристики батарей должны быть одинаковыми, производитель — тоже.

Напряжение при последовательном соединении аккумуляторов суммируется. Если же вы избрали параллельное решение, суммировать нужно емкость, а напряжение вычислять по одному накопителю. Связующим звеном между солнечными панелями и аккумулятором является контроллер заряда. Это устройство предотвращает перезаряд и нормирует напряжение.

Как выбрать аккумуляторы для солнечных батарей?

Безусловно, выбор аккумулятора для солнечных панелей зависит от конфигурации системы. Однако, есть несколько принципов, которые направят в нужную сторону. Прежде всего, в большинстве случаев не стоит отдавать предпочтение AGM аккумуляторам. Они, как правило, обладают значительно меньшим циклическим ресурсом и хуже переносят глубокие разряды, что еще больше сокращает срок службы. Однако, есть исключения. Далее, в зависимости от цикличности системы (т.е. частоты перехода на работу от аккумуляторных батарей), ее внутренних параметров, определяется экономическая целесообразность выбора в пользу той или иной технологии.

При выборе аккумуляторов следует учесть некоторые особенности: сколько должна прослужить аккумуляторная батарея, сколько мощности она должна обеспечивать. Ниже рассмотрены наиболее важные критерии, которые следует использовать для сравнения различных решений.

Критерии, влияющие на выбор

При выборе аккумулятора для электрических станций, занимающихся преобразованием солнечной энергии необходимо принимать во внимание следующие критерии:

  1. Значение емкости аккумулятора, которое является одним из наиболее важных параметров устройства. Дело в том, что аккумулятор должен держать энергию около четырех суток. Данный параметр определяется из требуемого энергопотребления.
  2. Продолжительность зарядки и последующей разрядки. Производители устанавливают номинальные значения емкости и скорости зарядки и разрядки аккумулятора, однако далеко не всегда эти значения соответствуют реальным.
  3. Габаритные размеры и вес аккумулятора. При этом стоит отметить, что аккумуляторы одного типа могут иметь разный вес. Значение емкости, как правило, выше у того устройства, которое весит больше.
  4. Условия эксплуатации. Под условиями подразумевается температура, при которой устройство может работать без нарушений, периодичность проведения мероприятий по обслуживанию аккумуляторов и необходимость вентиляции помещения.
  5. Срок эксплуатации и количеством циклов полной зарядки и разрядки. При этом стоит помнить, что чем меньше глубина разрядки при работе аккумулятора, тем больше циклов разрядки и зарядки он способен выдержать.

Расчёт и выбор лучшего АКБ

Расчет АКБ представляет собой определение емкости батареи. Формула (в упрощенном виде) выглядит следующим образом: емкость АКБ = 100 × время × величина нагрузки.

Зная общую емкость, можно вычислить количество аккумуляторов. Для этого следует разделить полученное значение на емкость одного устройства. Если целое число не получается, округлять результат необходимо только в сторону увеличения.

Упрощенная формула определения времени работы (длительность цикла) выглядит так: время = суммарная ёмкость АКБ × напряжение АКБ × (КПД инвертора/мощность нагрузки).

Полученные данные позволяют определиться с параметрами отдельных устройств, подходящих для данной системы. Выбор производится исходя из потребностей и возможностей пользователя. Современный рынок предлагает массу вариантов, которые позволяют получить качественную и долговечную аккумуляторную батарею, состоящую из необходимого количества отдельных устройств.

Необходимо ознакомиться с технической документацией и паспортом устройства, в случае появления сомнений надо попросить показать сертификаты. Если товар качественный, сертификат на него всегда имеется у продавца. Если с этим возникают проблемы, нужный аккумулятор следует поискать в другом магазине.

Основные критерии выбора АКБ

Перед покупкой изучаются главные параметры

Причем важно не просто определить наиболее надежный мощный вариант, необходимо соотнести его характеристики с условиями эксплуатации. Главные параметры:

Количество циклов разряда/заряда аккумулятором солнечной батареи. Данный показатель позволяет узнать, как долго будет эксплуатироваться АКБ.
Скорость заряда.
Емкость аккумулятора. Сначала определяют расчетное значение данного параметра. К нему следует добавить 35% на случай глубокого разряда прибора. Чтобы узнать значение требуемой емкости АКБ, проводится расчет солнечной батареи, при этом учитывают значение месячной инсоляции 1 м², КПД передачи электрического тока, номинальную мощность батареи, максимальную мощность инсоляции 1 м² поверхности земли.
Габариты, масса. Эти параметры важны при выборе аккумуляторов для обеспечения питанием целых систем, в основе которых лежат солнечные батареи, т.к. в данном случае используется несколько АКБ, и необходимо выделить участок для их размещения.
Схема подключения

Если планируется соединять несколько аккумуляторов, принимают во внимание возраст приборов, их емкость, напряжение. При различных схемах получают разные показатели общих параметров.
Условия эксплуатации

Обращают внимание на средние значения температур в местности.
Обслуживание. Рекомендуется приобретать устройства, которые не требуют регулярного осмотра и наладки функционирования, т.к. не всегда есть прямой доступ к аккумуляторам солнечных панелей.
Величина саморазряда при простое.

Для автономных систем

В данном случае основной упор делают на соотношение параметров главных узлов солнечных энергосистем: контроллер, аккумулятор, преобразователь, фотоэлектрические панели. Изучаются устройство, схема подключения и параметры всех приборов. С учетом этой информации выбирают АКБ, которая будет обеспечивать питанием объекта без простоев и потерь.

Почему не автомобильные

Очевидным, на первый взгляд, решением становится установка на солнечную электростанцию нескольких автомобильных аккумуляторов от грузовика – 180-250Ач.

Мощности сборки таких аккумуляторов действительно должно хватать на питание дома, да и стоимость одной такой батареи начинается с 65$ (за тюменскую батарею), однако авто аккумуляторы рассчитаны на применение в совершенно других условиях и разряд даже на 30% для них – экстремальные условия. В то же время они могут выдавать высокие пусковые токи (для запуска двигателя авто), которые в условиях жилого дома вряд ли пригодятся.

Режим использования в автомобиле отличается от применения аккумуляторов в системе солнечных электростанций. В светлое время суток контроллер в основном только заряжает батарею, а в темное – батарея «кормит» все токоприемники. В этом режиме авто аккумулятор сможет прослужить не больше года, после чего емкость будет очень быстро падать, повышается риск закипания и внезапного выхода из строя.

Разновидности

Свинцово-кислотные


Обычные свинцово-кислотные аккумуляторы

AGM аккумулятор Один из наиболее дешевых вариантов, подходящих для систем с солнечными батареями. Из минусов – небольшой срок работы — 5-6 лет. Чувствителен к превышению напряжения заряда. Может работать, будучи заряженным не до конца, но полностью противопоказан перезаряд.

Гелевый аккумулятор Аккумулятор, в котором в качестве электролита используется кислота в форме геля.

Преимущества:

  • нет необходимости менять электролиты;
  • хорошо выдерживает мороз до 45 градусов;
  • он более долговечен — время работы может доходить до 15 лет;
  • самый экологичный вариант- устройство, не выбрасывающее вредные вещества в окружающую среду.

Гелевые аккумуляторы более дорогие, но удобнее в обслуживании.

Аккумулятор OPzV с использованием жидкого электролита Раз в год нужно проверять уровень жидкости, и при потребности – доливать. Большое количество циклов сохраняет работоспособность, срок службы больше, чем у гелевого. Повышенная устойчивость к глубокому разряду.

Используется чаще в профессиональных системах из-за своей высокой стоимости.

Щелочные

Вместо кислоты в них используется щелочь.

Их минусы:

  • их нужно регулярно проверять на уровень электролита и необходимость в доливе дистиллированной воды;
  • тяжелый вес и громоздкость;
  • когда они заряжаются, при выкипании выделяют водород, поэтому должны стоять в проветриваемом помещении;
  • очень маленькое напряжение.

Плюсы:

  • лучше, чем кислотные, выдерживают глубокие разряды и цикличность работы;
  • долгий срок службы – в среднем больше 15 лет.

Батареи со встроенными элементами питания


солнечной батарее для зарядки ноутбука

В работе используется литиевый аккумулятор, накапливающий солнечную энергию с помощью специальных панелей. Все вместе это заключено в пластик.

Подобные батареи замечательно подходят для походов и путешествий, позволяя технике работать без подзарядки в течение 10-12 часов. Обычно этого достаточно для комфортного использования любых гаджетов и устройств в походных условиях

По какой цене можно купить аккумулятор?

В таблицах представлены несколько производителей выпускающих аккумуляторы по технологиям AGM и GEL.

Технология AGM

Произв.

Trojan

Haze

Altek

Ventura

Volta Batteries

Leoch Batteries

Страна

США

Англия

Украина

Китай

Китай

Китай

Название

Trojan 6V-AGM

HZB12-200

Altek 6FM200

AGM

Ventura GPL 12-200

Volta ST 12-200

Leoch DJM 12200

Емкость, Ач

200

200

200

200

200

200

Цена, у.е.

455

475

456

443

401

394

Технология GEL

Произв.

Trojan

Altek

ProLogix

Alva

Luxeon

Challenger

Страна

США

Украина

Китай

Китай

Китай

Китай

Название

Trojan 27-GEL

Altek 6FM100GEL

ProLogix GK-100-12-GEL

Alva AS12-100

Luxeon LX12-100G

Challenger G12-100

Емкость, Ач

91

100

100

100

100

92

Цена, у.е.

559

235

236

226

251

312

Виды аккумуляторов

Для солнечных батарей можно использовать по сути любой аккумулятор. Но главное, чтобы он работал долго. Функционирование АКБ имеет зависимость от типа изготовления и материалов.

Основные виды накопителей энергии:

  1. Литиевые.
  2. Свинцово-кислотные.
  3. Щелочные.
  4. Гелевые.
  5. AGM
  6. Заливные никель-кадмиевые.
  7. OPZS.

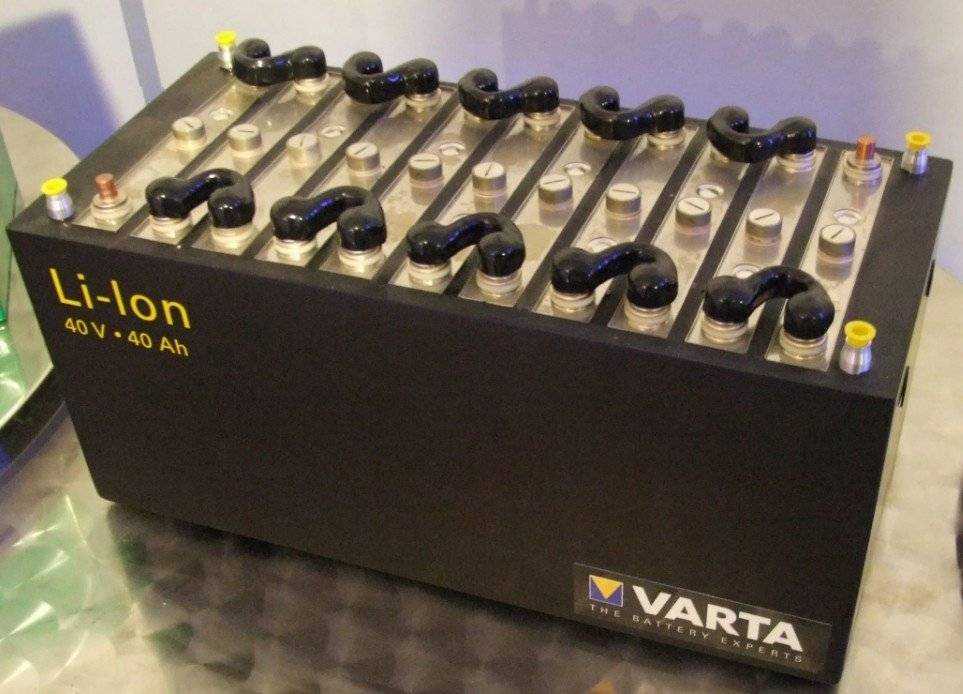

Литиевые

Энергия появляется в них в тот момент, когда ионы лития вступают в реакцию с молекулами металлов. Металлы — это дополнительные компоненты.

Данные типы батарей способны очень быстро заряжаться при большой емкости. Весят данные АКБ мало и обладают компактным размером. Кроме этого их себестоимость достаточно высока. Из-за этого их почти не применяют в солнечные энергетики. Работают в 2 раза меньше чем гелевые. Но прослужить еще меньше если заряд превысит 45%. Именно на этой отметке они способны удерживать объем емкости на нужном уровне.

Подобные аккумуляторы функционируют в малых диапазонах напряжения. Существенный минус подобных устройств заключается в уменьшающейся со временем емкости. И это не зависит от соблюдения всех технических правил.

Свинцово-кислотные

На стадии разработки их оснастили несколькими отсеками для электролита с водяным раствором. В эту смесь погружают свинцовые электроды и различные примеси. Благодаря этому АКБ получился стойким к коррозии.

Работают такие устройства не долго. Это объясняется быстротой разряда.

Щелочные

Данные аккумуляторы имеют мало электролита. Их химические вещества не способны в нем раствориться. Они даже не реагируют между собой.

Алкалиновые (щелочные) аккумуляторы способны проработать достаточно долго. Они хорошо устойчивы к скачкам напряжения. В отличие от гелевых данные АКБ способны стабильно работать при пониженных температурах. Причем на морозе они способны проработать много времени.

Хранить их нужно разряженными на 100%. Это нужно для того, чтобы не потерять емкость при будущих зарядках. Такая особенность может серьезно нарушить функционирование солнечной электростанции.

Гелевые

Этот тип имеет такое название потому что электролит в нем представлен в виде геля. За счет решетчатой прослойке он практически не течет.

Данный аккумулятор для солнечных батарей работает долго и может быть много раз перезаряжен. Устойчив к механическим повреждениям. Разного рода трещины не нарушат его функционирование.

Он может работать при низких температурах до -50 градусов и его емкость не снижается. После длительного бездействия гелевый аккумулятор не теряет своих свойств.

Если предстоит использовать этот АКБ в холодном помещение, то его следует утеплить. Ни в коем случае нельзя превышать уровень заряда. В противном случае он может взорваться или выйти из строя. Кроме этого они сильно чувствительны к скачкам напряжения.

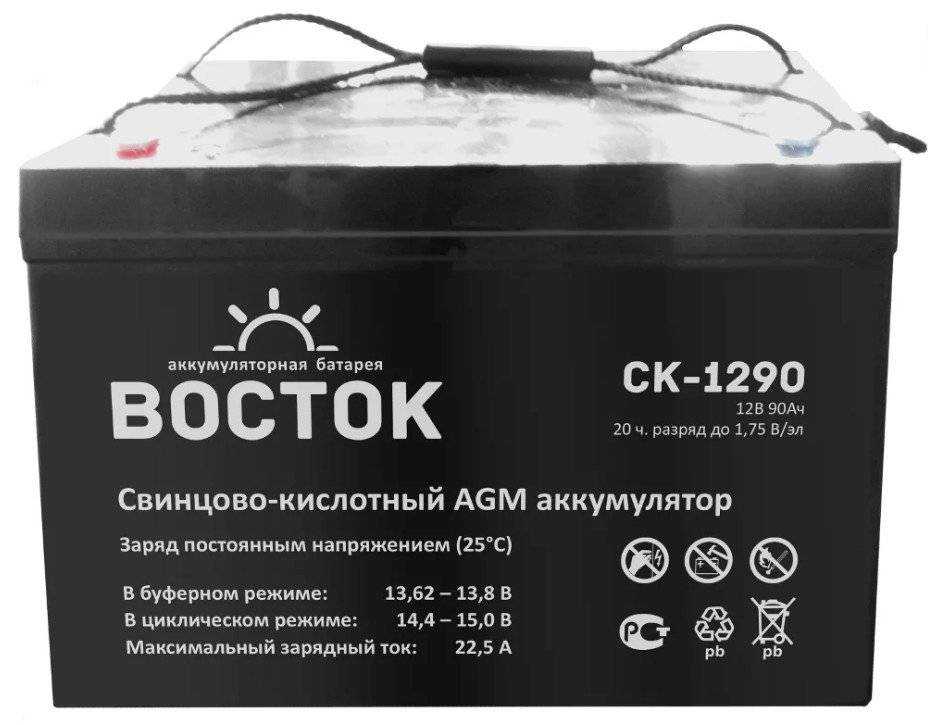

AGM

По сути они принадлежат к типу свинцово-кислотных. Но есть отличие — это находящееся внутри стекловолокно, находящееся в электролите. Кислота наполняет прослойки этого материала. Это дает возможность ей не растекаться. Все это говорит о том, что подобный аккумулятор для солнечных батарей можно располагать в любом положении.

Подобные батареи имеют хороший объем емкости, работают долго и могут подзаряжаться до 500 или 1000 раз. Здесь все зависит от производителя. Но несмотря на все достоинства есть существенный недостаток. Они чувствительны к повышенному току. Это может раздуть корпус.

Литые никель-кадмиевые АКБ

Относятся к щелочному типу и нуждаются в заливке электролита. В отличие от аккумуляторов с желеобразным наполнителем они более безопасны. Их стоимость не высока и мощность держат достаточно хорошо. Способны отлично выдерживать много циклов заряда и разряда.

Срок эксплуатации достаточно мал. Чем дольше им пользуешься, тем меньше становится его емкость.

Аккумуляторы для автомобиля

Эти устройства достаточно выгодны в плане экономии денежных средств. Люди, которые самостоятельно изготавливают свою солнечную электростанцию чаще всего используют их.

Минус данных АКБ заключается в быстром износе и частой замене. В результате их можно использовать на небольшой срок и под не высокую мощность солнечных модулей.

Срок службы

В большинстве случаев с домашними солнечными батареями, цикличность аккумуляторной подсистемы будет составлять одни сутки. По мере эксплуатации в таком режиме, способность аккумулятора накапливать энергию в прежнем объеме будет сокращаться. Считается, что к концу срока службы, остаточная емкость аккумулятора должна составлять 80% номинальной.

Учитывая эту особенность, достаточно просто рассчитать экономическую целесообразность выбора тех или иных аккумуляторов в системе с солнечными батареями.

Влияние глубины разряда на срок службы (циклов)

Влияние температуры на срок службы (лет)

Какой тип аккумулятора выбрать — AGM, гелевый или с жидким электролитом?

Применение автомобильных стартерных батарей в системах электроснабжения может быть оправдано только в низко-бюджетных системах, которые будут под пристальным контролем обслуживающего персонала (необходимо следить за уровнем и плотностью электролита, регулярно проводить выравнивающий заряд АБ, и т.п.). Необходимо также помнить, что для эксплуатации такого типа батарей необходимо отдельное, хорошо вентилируемое помещение.

В связи с этим, в системах на базе возобновляемых источников энергии, а также в системах бесперебойного питания, целесообразно использовать, хотя и более дорогие, герметичные, необслуживаемые АБ. Солнечная батарея, термоэлектрический генератор и небольшой мощности ветроэлектрическая установка вырабатывают сравнительно небольшой ток, поэтому заряд АБ длится много часов и в этом случае подходят даже самые дешевые из необслуживаемых АБ.

Такие АБ имеют большую, по сравнению со стартерными батареями, толщину пластин электродов, поэтому срок их службы в режиме длительного разряда намного превышает срок работы стартерных батарей.

Сравнение AGM, OPzV и OPzS аккумуляторов*

N Параметр AGM Гелевые трубчатые OPzV Трубчатые с жидким электролитом OPzS
1 Газовыделение Нет газовыделения, может быть установлена в любом месте Нет газовыделения, может быть установлена в любом месте Высокое газовыделение, нужно отдельное помещение с вытяжной вентилляцией для размещения батарей
2 Обслуживание электролита Нет Нет Требуется часто
3 Уровень зарядного тока высокий средний низкий
4 Требования к размещению малый размер элемента, малые занимаемые площади малый размер элемента, малые занимаемые площади большой размер элемента, большие занимаемые площади
5 Установка обычно горизонтально или вертикально горизонтально или вертикально только вертикально. Установка друг над другом обычно невозможна для больших батарей
6 Транспортировка Может транспортироваться в заряженном состоянии Может транспортироваться в заряженном состоянии Транспортировка только разряженными и без электролита
7 Саморазряд и восстановление 50% саморазряд за 6 месяцев. Легкое восстановление 50% саморазряд за 6 месяцев. Легкое восстановление Очень высокий саморазряд. Восстановить трудно
8 Срок службы (при 80% глубине разряда), циклов 500 более 1200 теоретически до 1500
9 Срок хранения при подзаряде средний большой большой
10 Работа при высокой температуре удовлетворительно, рекомендуется 20±5°С. Более высокие температуры резко снижают срок службы Хорошо, особенно в полевых условиях Хорошо, но требуется обслуживание
11 Работа при низкой температуре удовлетворительно, обычно температура не должна быть ниже -15°С хорошо, до -25°С плохо, обычно до -5°С
12 Стратификация (разделение плотности электролита по высоте) пренебрежимо мала, не требуется выравнивающий заряд пренебрежимо мала, не требуется выравнивающий заряд заметная, требуется частый выравнивающий заряд для ее предотвращения
13 Емкость при очень малых токах разряда хорошо очень хорошо удовлетворительно
14 Восстановление после глубокого разряда удовлетворительно хорошо плохо, сильная сульфатация препятствует восстановлению
15 Скорость заряда Отлично, 6-8 часов для 90% восстановления Удовлетворительно, 8-10 часов для 90% восстановления Плохо, 12-15 часов для 90% восстановления
16 Работа при недоразряде удовлетворительно хорошо плохо
17 Влияние перезаряда плохо, выводит из строя батарею (тепловой пробой) хорошо хорошо
18 Работа при недозаряде удовлетворительно, приводит к сокращению срока службы хорошо плохо
19 Тепловой пробой возможен, хотя и редко невозможен не наблюдался
20 Цена средняя высокая низкая

Виды и типы автомобильных аккумуляторов

Традиционная аккумуляторная батарея со свинцовыми пластинами и раствором серной кислоты в качестве электролита относится к классу свинцово-кислотных или WET («мокрых» в зарубежной терминологии) аккумуляторов. В автомобилях такой тип аккумуляторов используется давно и пережил уже несколько этапов эволюции, связанных с трудоёмкостью технического обслуживания.

Дело в том, что в процессе циклов заряда и разряда происходит образование дополнительного количества воды, которая испаряясь, меняет плотность электролита. Кроме того химическая реакция в электролите сопровождается не только образованием сульфата свинца и воды, но и выделением газов (водорода и кислорода) и образованием паров самого электролита.

Особенно активно процесс газообразования происходит во время интенсивной езды и заряда аккумулятора большими токами – тогда говорят что АКБ «кипит».

Испарение части электролита не только меняет плотность, но и оголяет верхнюю часть пластин, ухудшая эффективность работы аккумулятора и его долговечность. Вот почему ещё в недалёком прошлом свинцово-кислотные аккумуляторы помимо контроля над уровнем заряда требовали постоянной проверки плотности и уровня электролита, а периодическое обслуживание являлось неотъемлемой частью эксплуатации.

Помимо сульфатации и испарения электролита у аккумуляторов этого типа материал пластин взаимодействует с водой, образуя окислы свинца – источники коррозии и постепенного разрушения пластин.

Совершенствование аккумуляторов предусматривало в первую очередь снижение отрицательного эффекта от этих трёх факторов, а основные пути решения проблем – в применении новых материалов.

Так, использование сурьмы для увеличения долговечности пластин было известно давно. Современные технологии позволили уменьшить процентное содержание этого элемента и за счёт этого добиться заметного снижения интенсивности «кипения». Время на обслуживание батарей значительно сокращается, и их уже называют малообслуживаемыми.

Следующий шаг к совершенствованию автомобильных аккумуляторов – использование в свинцовом сплаве кальция – позволил еще больше снизить интенсивность газообразования и повысить напряжение саморазряда. Теперь аккумуляторы можно было дольше хранить в разряженном состоянии, а процесс выкипания электролита стал играть настолько несущественную роль, что аккумуляторы перешли в класс необслуживаемые (хотя это не совсем так: зарядка АКБ – это одна из операций обслуживания).

«Необслуживаемые» аккумуляторы для легковых автомобилей уже почти не выпускаются. А вот «малообслуживаемые» (иногда их причисляют к «необслуживаемым») вполне разумно использовать на тех машинах (особенно с пробегом), в которых бортовая сеть нестабильна: эти АКБ устойчивы к перепадам нагрузки.

Промежуточное положение между малосурьмянистыми и кальциевыми аккумуляторами занимают гибридные АКБ. В них пластины положительных электродов выполняют с малым содержанием сурьмы, а отрицательные содержат кальций. Такое решение позволяет сочетать в какой-то степени достоинства обоих вариантов, но, увы, и недостатки тоже. Дело в том, что «кальциевые» аккумуляторы как раз чувствительны к перепадам бортовой сети.

Следующими важными шагами в совершенствовании автомобильных аккумуляторов стали конструкторско-технологические решения, обеспечившие переход электролита из жидкого состояния в гелеобразное. Аккумуляторы, изготовленные по технологии, предусматривающей в качестве электролита гель, а не жидкость стали называть гелевыми.

Применение геля позволило решить сразу несколько задач:

  • безопасности – раствор серной кислоты чрезвычайно опасен и для человека и для окружающей среды, а вероятность утечек существует всегда;
  • ориентации – гелеобразное состояние позволяет эксплуатировать аккумулятор под любым наклоном линии горизонта – электролит в нём надёжно зафиксирован;
  • вибростойкости – гелиевому наполнителю не страшна тряска на ухабах – он закреплён по отношению к электродным пластинам, исключается вероятность оголения части поверхности электрода.

Одной из разновидностей гелевых (хотя по этому поводу идут терминологические споры) стали AGM аккумуляторы (AGM – аббревиатура Absorbent Glass Mat – абсорбирующий стекломатериал), названные так по соответствующей технологии. Особенность AGM в том, что между пластинами находится специальный пористый материал, удерживающий электролит и дополнительно предохраняющий пластины от осыпания.

Аккумуляторы, в которых в качестве электролита используется загущённая до консистенции геля жидкость, в легковых автомобилях не применяются.

Расчет необходимой емкости батарей

Емкость аккумуляторных батарей рассчитывают, исходя из предполагаемого периода автономной работы без подзарядки и суммарной мощности потребления электроприборов.

Среднюю по временному интервалу мощность электроприбора можно рассчитать следующим образом:

P = P1 * (T1 / T2),

Где:

  • P1 – паспортная мощность прибора;
  • T1 – время работы прибора;
  • T2 – общее расчетное время.

Практически на всей территории России существуют длительные периоды, когда солнечные батареи не будут работать по причине плохой погоды.

Устанавливать большие массивы аккумуляторов для их полной загруженности всего несколько раз в год нерентабельно. Поэтому к выбору интервала времени в течение которого устройства будут работать только на разряд необходимо подойти исходя из среднестатистического значения.


Количество генерируемой солнечными панелями энергии зависит от плотности облаков. Если пасмурная погода в регионе не редкость, то недостаток входящей мощности необходимо учитывать при расчете объема аккумуляторного блока

В случае длительного периода, когда нет возможности использовать солнечные батареи, необходимо применить другую систему получения электроэнергии, основанную, например, на дизель- или газогенераторе.

Заряженный на 100% аккумулятор может до своей полной разрядки выдать мощность, которую можно рассчитать по формуле:

P = U x I

Где:

  • U – напряжение;
  • I – сила тока.

Так, один аккумулятор с параметрами напряжения 12 вольт и силы тока 200 ампер, может сгенерировать 2400 ватт (2,4 кВт). Для расчета суммарной мощности нескольких аккумуляторов, необходимо сложить значения, полученные для каждого из них.


В продаже есть аккумуляторы с большим показателем мощности, но они стоят дорого. Иногда намного дешевле приобрести несколько обыкновенных устройств в комплекте с соединительными кабелями

Полученный результат необходимо умножить на несколько понижающих коэффициентов:

  • КПД инвертора. При правильном согласовании напряжения и мощности на входе в инвертор будет достигнуто максимальное значение от 0,92 до 0,96.
  • КПД силовых кабелей. Минимизация длины проводов, соединяющих аккумуляторы и расстояния до инвертора необходима для снижения электрического сопротивления. На практике значение показателя составляет от 0,98 до 0,99.
  • Минимально допустимое разряжение батарей. Для любого аккумулятора существует нижний предел зарядки, при преодолении которого срок службы устройства значительно снижается. Обычно, контроллеры выставляют на минимальное значение зарядки 15%, поэтому коэффициент равен около 0,85.
  • Максимально допустимая потеря емкости до смены аккумуляторов. Со временем происходит старение устройств, повышение их внутреннего сопротивления, что приводит к безвозвратному уменьшению их емкости. Использовать устройства, остаточная емкость которых менее 70% нерентабельно, поэтому значение показателя нужно взять за 0,7.

В итоге значение интегрального коэффициента при расчете необходимой емкости для новых аккумуляторов будет приблизительно равно 0,8, а для старых, перед их списанием – 0,55.


Для обеспечения дома электроэнергией при протяженности цикла заряда – разряда равной 1 суткам потребуется 12 аккумуляторов. Когда один блок из 6 устройств будет работать на разряд, второй блок будет заряжаться

Виды и типы автомобильных аккумуляторов

Традиционная аккумуляторная батарея со свинцовыми пластинами и раствором серной кислоты в качестве электролита относится к классу свинцово-кислотных или WET («мокрых» в зарубежной терминологии) аккумуляторов. В автомобилях такой тип аккумуляторов используется давно и пережил уже несколько этапов эволюции, связанных с трудоёмкостью технического обслуживания.

Дело в том, что в процессе циклов заряда и разряда происходит образование дополнительного количества воды, которая испаряясь, меняет плотность электролита. Кроме того химическая реакция в электролите сопровождается не только образованием сульфата свинца и воды, но и выделением газов (водорода и кислорода) и образованием паров самого электролита.

Особенно активно процесс газообразования происходит во время интенсивной езды и заряда аккумулятора большими токами – тогда говорят что АКБ «кипит».

Испарение части электролита не только меняет плотность, но и оголяет верхнюю часть пластин, ухудшая эффективность работы аккумулятора и его долговечность. Вот почему ещё в недалёком прошлом свинцово-кислотные аккумуляторы помимо контроля над уровнем заряда требовали постоянной проверки плотности и уровня электролита, а периодическое обслуживание являлось неотъемлемой частью эксплуатации.

Помимо сульфатации и испарения электролита у аккумуляторов этого типа материал пластин взаимодействует с водой, образуя окислы свинца – источники коррозии и постепенного разрушения пластин.

Совершенствование аккумуляторов предусматривало в первую очередь снижение отрицательного эффекта от этих трёх факторов, а основные пути решения проблем – в применении новых материалов.

Так, использование сурьмы для увеличения долговечности пластин было известно давно. Современные технологии позволили уменьшить процентное содержание этого элемента и за счёт этого добиться заметного снижения интенсивности «кипения». Время на обслуживание батарей значительно сокращается, и их уже называют малообслуживаемыми.

Следующий шаг к совершенствованию автомобильных аккумуляторов – использование в свинцовом сплаве кальция – позволил еще больше снизить интенсивность газообразования и повысить напряжение саморазряда. Теперь аккумуляторы можно было дольше хранить в разряженном состоянии, а процесс выкипания электролита стал играть настолько несущественную роль, что аккумуляторы перешли в класс необслуживаемые (хотя это не совсем так: зарядка АКБ – это одна из операций обслуживания).

«Необслуживаемые» аккумуляторы для легковых автомобилей уже почти не выпускаются. А вот «малообслуживаемые» (иногда их причисляют к «необслуживаемым») вполне разумно использовать на тех машинах (особенно с пробегом), в которых бортовая сеть нестабильна: эти АКБ устойчивы к перепадам нагрузки.

Промежуточное положение между малосурьмянистыми и кальциевыми аккумуляторами занимают гибридные АКБ. В них пластины положительных электродов выполняют с малым содержанием сурьмы, а отрицательные содержат кальций. Такое решение позволяет сочетать в какой-то степени достоинства обоих вариантов, но, увы, и недостатки тоже. Дело в том, что «кальциевые» аккумуляторы как раз чувствительны к перепадам бортовой сети.

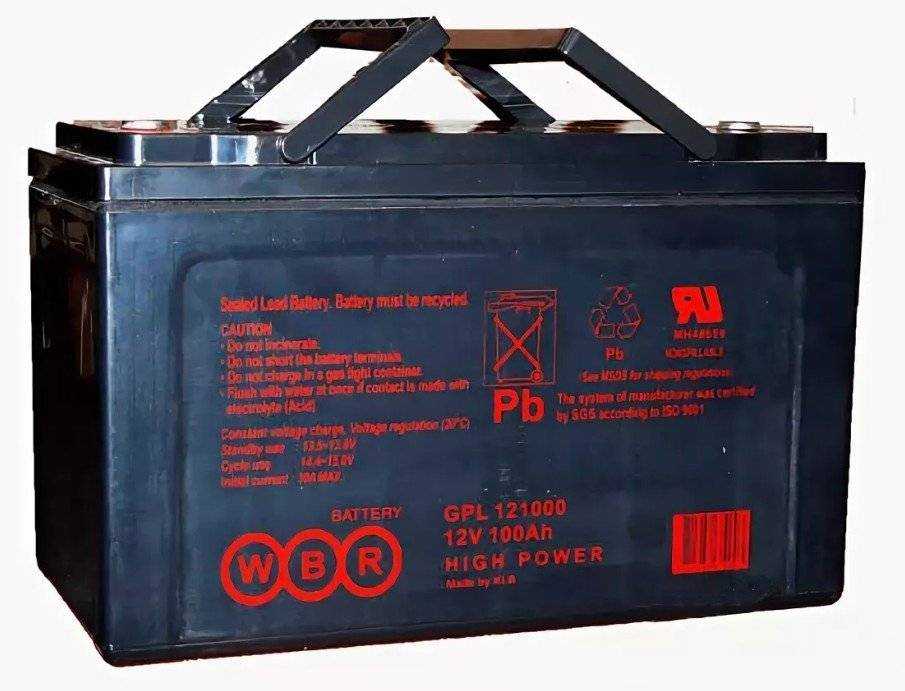

Следующими важными шагами в совершенствовании автомобильных аккумуляторов стали конструкторско-технологические решения, обеспечившие переход электролита из жидкого состояния в гелеобразное. Аккумуляторы, изготовленные по технологии, предусматривающей в качестве электролита гель, а не жидкость стали называть гелевыми.

Применение геля позволило решить сразу несколько задач:

  • безопасности – раствор серной кислоты чрезвычайно опасен и для человека и для окружающей среды, а вероятность утечек существует всегда;
  • ориентации – гелеобразное состояние позволяет эксплуатировать аккумулятор под любым наклоном линии горизонта – электролит в нём надёжно зафиксирован;
  • вибростойкости – гелиевому наполнителю не страшна тряска на ухабах – он закреплён по отношению к электродным пластинам, исключается вероятность оголения части поверхности электрода.

Одной из разновидностей гелевых (хотя по этому поводу идут терминологические споры) стали AGM аккумуляторы (AGM – аббревиатура Absorbent Glass Mat – абсорбирующий стекломатериал), названные так по соответствующей технологии. Особенность AGM в том, что между пластинами находится специальный пористый материал, удерживающий электролит и дополнительно предохраняющий пластины от осыпания.

Аккумуляторы, в которых в качестве электролита используется загущённая до консистенции геля жидкость, в легковых автомобилях не применяются.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
