Обустройство вентиляции в заведении общепита начинается с решения задачи по удалению продуктов горения и жировых паров. Ошибка в расчетах приводит к нарушению норм СанПиН, а стоимость полноценной системы может составлять от 50 000 до 500 000 рублей в зависимости от масштаба объекта. Правильно подобранные вытяжные зонты для профессиональных кухонь обеспечивают чистоту воздуха и пожарную безопасность. Грамотный выбор оборудования определяет комфорт персонала и долговечность отделки помещения.
Профессиональный вытяжной зонт представляет собой устройство для локального сбора загрязненного воздуха непосредственно над источником тепла. Основная функция оборудования заключается в улавливании жира, пара и гари, которые в противном случае оседают на стенах и потолке. Для изготовления используют нержавеющую сталь AISI 304, которая обладает высокой коррозийной стойкостью и легко подвергается санитарной обработке. Применение таких систем напрямую влияет на микроклимат, предотвращая перегрев помещения и накопление вредных примесей.
Классификация оборудования зависит от способа размещения и технических особенностей фильтрации. Настенные модели крепятся к вертикальной поверхности, островные устанавливаются в центре помещения, а комбинированные объединяют несколько зон приготовления. Выбор типа фильтрации определяет, насколько эффективно будет задерживаться жир перед попаданием воздуха в общую шахту.
| Вид зонта | Размещение | Особенности | Применение | Эффективность |
|---|---|---|---|---|

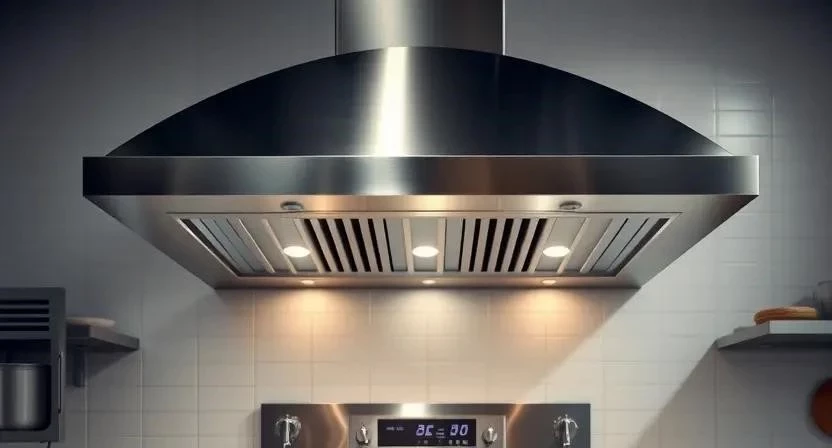

| Настенный | У стены | Компактность, простой монтаж | Малые кухни, кафе | Средняя |

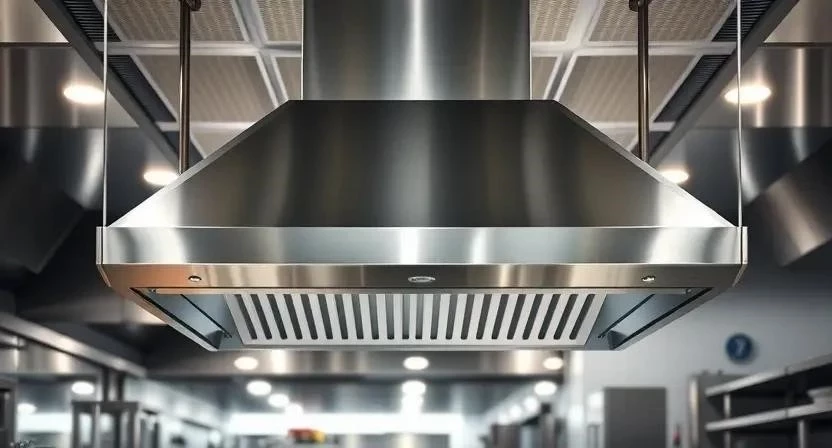

| Островной | Центр зала | Крепление к потолку | Рестораны с открытой кухней | Высокая |
| Комбинированный | Смешанный тип | Модульная сборка | Крупные столовые | Очень высокая |
| С лабиринтным фильтром | Любое | Максимальный захват жира | Гриль, фритюр | Максимальная |
| С сетчатым фильтром | Любое | Низкое сопротивление воздуха | Конвекционные печи | Средняя |
Технические параметры оборудования определяют его производительность и совместимость с вентиляторами. Габариты зонта должны перекрывать площадь теплового оборудования с запасом по 10-15 см с каждой стороны. Мощность всасывания подбирается исходя из тепловыделения плит и фритюрниц, чтобы соответствовать требованиям СанПиН по кратности воздухообмена. Важным аспектом является класс защиты электроники (если есть подсветка) и сечение воздуховода, которое не должно создавать избыточного сопротивления тяге.
| Параметр | Значение/Требование | Что означает |
|---|---|---|
| Материал стали | AISI 304 / AISI 430 | Степень устойчивости к коррозии |
| Монтажная высота | 1.9 — 2.2 метра | Расстояние от пола до края зонта |
| Скорость воздуха | 0.25 — 0.5 м/с | Эффективность захвата паров |
| Класс защиты | IP44 и выше | Защита от брызг и жира |
| Тип фильтра | Лабиринтный/Сетчатый | Способ очистки потока воздуха |
Специфика использования оборудования различается в зависимости от формата заведения. В ресторанах с полноценным меню требуются мощные системы с многоступенчатой фильтрацией из-за интенсивного использования жарочных поверхностей. Фастфуд-точки чаще используют компактные настенные модели, ориентированные на работу с фритюром. Столовые при больших объемах приготовления выбирают длинные комбинированные линии. Ограничением может стать низкая высота потолков, что требует установки зонтов с уменьшенным профилем или использования более мощных вентиляторов для компенсации потери объема.
Процесс установки требует точности в разметке и герметичности соединений. Перед началом работ поверхность стены или потолка должна быть очищена от пыли и выровнена. Монтаж осуществляется в несколько этапов, начиная от фиксации кронштейнов и заканчивая пусконаладкой вентилятора.
- Перфоратор с набором буров
- Строительный уровень
- Шуруповерт
- Пистолет для герметика
- Рулетка и маркер
- Набор гаечных ключей
- Зажимы для воздуховодов
- Сверла по металлу
- Защитные очки и перчатки
- Вытяжной зонт из нержавеющей стали
- Оцинкованные воздуховоды
- Монтажные кронштейны
- Метизы (болты, дюбели, саморезы)
- Термостойкий герметик
- Вентилятор промышленный
- Жировые фильтры
- Хомуты стальные
- Подготовка поверхности и разметка точек крепления (1 час)
- Сверление отверстий и установка опорных кронштейнов (1 час)
- Подъем и фиксация корпуса зонта (1 час)
- Выравнивание по горизонтали с помощью уровня (30 мин)

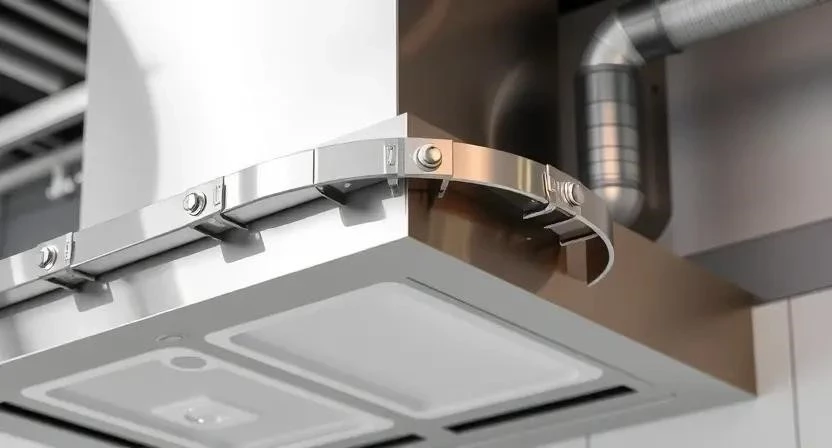

- Монтаж соединительного патрубка с воздуховодом (2 часа)
- Герметизация всех швов силиконовым герметиком (1 час)
- Установка жировых фильтров в пазы (30 мин)
- Подключение системы к вытяжному вентилятору (2 часа)
- Проверка плотности прилегания всех стыков (1 час)
- Запуск вентиляции и проверка тяги (1 час)
- Регулировка мощности воздушного потока (1 час)
- Финальная очистка оборудования от монтажной пыли (1 час)
Технология выполнения предполагает соблюдение температурного режима от +15 до +25°C и влажности воздуха не более 60% для правильного застывания герметика. Время полного высыхания соединительных швов составляет 24 часа. Распространенной ошибкой новичков является установка зонта слишком низко, что мешает работе повара, или слишком высоко, из-за чего часть пара уходит в помещение. Безопасность обеспечивается полным отключением электропитания при монтаже и использованием устойчивых стремянок.
Пример из практики: При установке зонта в помещении с кривыми стенами возник зазор в 4 см. Проблема была решена использованием регулируемых анкерных креплений, что позволило выставить оборудование строго по уровню, несмотря на дефекты поверхности.
Расчет производительности системы базируется на объеме воздуха, который необходимо удалить из зоны приготовления. Формула расчета учитывает площадь зонта и скорость движения воздуха в его сечении. Общий объем воздуха (м³/ч) рассчитывается как произведение площади пролета зонта на скорость потока и коэффициент запаса.
| Оборудование | Поток воздуха (м³/ч) | Площадь зонта (м²) | Рекомендация | |
|---|---|---|---|---|
| Электрическая плита | 400 — 600 | 0.8 | 500 м³/ч | Сетчатый фильтр |
| Газовая конфорка | 600 — 900 | 1.0 | 800 м³/ч | Лабиринтный фильтр |
| Фритюрница | 800 — 1200 | 1.2 | 1000 м³/ч | Лабиринтный фильтр |
| Гриль/Мангал | 1200 — 2000 | 1.5 | 1600 м³/ч | Усиленный фильтр |
| Пароконвектомат | 500 — 800 | 0.9 | 600 м³/ч | Сетчатый фильтр |
На рынке представлены бренды разных ценовых категорий. Премиум-сегмент (Европа) отличается идеальной полировкой стали и продуманной эргономикой жиросборников. Бюджетные варианты (Россия, Китай) предлагают базовый функционал и более простую сборку, что подходит для небольших точек фастфуда. Разница заключается в толщине металла и качестве сварных швов.
- Высокая гигиеничность поверхности
- Долговечность благодаря стали AISI 304
- Эффективное удаление жира и запахов
- Повышение пожарной безопасности
- Соответствие санитарным нормам
- Улучшение условий труда персонала
- Защита интерьера от копоти
- Высокая стоимость первоначальной покупки
- Повышенный уровень шума при работе вентилятора
- Необходимость еженедельной очистки фильтров
- Значительное энергопотребление системы
- Сложность самостоятельного монтажа
- Обязательная потребность в приточной вентиляции
Пример из практики: Один из клиентов жаловался на сильный гул в рабочей зоне. После анализа выяснилось, что вентилятор установлен слишком близко к зонту. Решением стала установка шумоглушителя в разрыв воздуховода, что снизило уровень шума на 15 дБ.
Выбор между типами фильтрации зависит от интенсивности жарки. Лабиринтные фильтры заставляют воздух менять направление несколько раз, из-за чего частицы жира оседают на стенках. Сетчатые фильтры проще в установке, но быстрее забиваются и пропускают больше мелких капель масла.
| Характеристика | Лабиринтный фильтр | Сетчатый фильтр | |
|---|---|---|---|
| Эффективность очистки | Высокая | Средняя | Лабиринтный лучше |
| Срок службы | Длительный | Средний | Лабиринтный долговечнее |
| Сложность ухода | Средняя | Низкая | Сетчатый проще мыть |
| Цена | Выше | Ниже | Сетчатый дешевле |
| Сопротивление потоку | Выше | Ниже | Сетчатый эффективнее по тяге |
Стоимость оборудования формируется исходя из габаритов изделия и марки используемой стали. Дополнительные опции, такие как встроенное освещение или система автоматического пожаротушения, увеличивают цену. При выборе поставщика следует обращать внимание на наличие сертификатов соответствия и гарантийных обязательств в договоре. Важно проверить, входит ли в стоимость доставка и пусконаладочные работы.
Шеф-повара отмечают, что качество работы зонта напрямую влияет на утомляемость персонала. Основные жалобы касаются недостаточной мощности всасывания в бюджетных моделях, когда пар «выбивается» из-под зонта. В то же время владельцы заведений ценят стальные модели за возможность глубокой очистки и долговечность.
Пример из практики: Шеф-повар одного из ресторанов заметил, что сетчатые фильтры требовали промывки каждые 3 дня. После замены их на лабиринтные интервал очистки увеличился до 2 недель без потери качества воздуха.
Как часто нужно чистить жировые фильтры?
Рекомендуется проводить очистку раз в неделю, при интенсивной работе — каждые 3-4 дня.
Можно ли установить вытяжной зонт без системы притока воздуха?
Нет, это приведет к созданию разрежения в помещении, из-за чего двери будет тяжело открывать, а вытяжка перестанет работать эффективно.
Какой зонт выбрать для гриля с открытым огнем?
Только модель с лабиринтными фильтрами и усиленным корпусом из стали AISI 304, желательно с системой пожаротушения.
Влияет ли высота установки на мощность вытяжки?
Да, чем выше установлен зонт, тем больше объем воздуха «улетает» мимо него, что снижает эффективность очистки.
Что делать, если зонт шумит?
Проверить надежность креплений, состояние ремня вентилятора или установить виброизоляторы и шумоглушители.
Можно ли использовать бытовые вытяжки в кафе?
Категорически нет, они не рассчитаны на такие объемы жира и тепла, что приведет к быстрому выходу из строя и риску пожара.
Как рассчитать количество фильтров?
Количество фильтров зависит от площади дна зонта; обычно один фильтр перекрывает участок шириной 40-50 см.
Нужна ли специальная обработка стали после монтажа?
Рекомендуется промыть поверхность слабым мыльным раствором для удаления остатков монтажной смазки и пыли.
