Вентиляционные зонты: назначение, устройство, разновидности и правила монтажа

Виды вентиляционных зонтов

В зависимости от формы и назначения вытяжные вентиляционные зонты бывают:

• круглыми;
• прямоугольными;
• вытяжными;
• канализационными.

Круглые вентиляционные зонты

Круглые зонты устанавливаются на оголовки вентиляционных труб соответствующего сечения. Они подходят системам с любым типом тяги, предохраняя трубы от попадания осадков. Крепятся зонты бандажным, фланцевым или ниппельным соединением.

Производят круглые зонты для вентиляционных систем из:

• листовой оцинкованной стали;
• меди;
• нержавеющей стали.

Пластик используют в основном для производства вентиляционных канализационных зонтов.

Некоторые модели дополняют сеткой, прикрывающей выходное отверстие от мелких грызунов, птиц, сухой листвы.

Прямоугольные вентиляционные зонты

Прямоугольные и квадратные вентиляционные зонты устанавливают обычно на утепленных вытяжных шахтах. Крепят ниппельным соединением.

Прямоугольные зонты для вентиляции выпускаются из листовой стали толщиной 0,55 – 1 мм согласно ТУ. Соотношение сторон может выбираться в зависимости от проекта шахты, но с учетом ГОСТ на зонты вентиляционных систем. Выходное отверстие прямоугольного вентиляционного зонта также может быть прикрыто сеткой.

Канализационные вентиляционные зонты

ПВХ зонты для вентиляции внутренней канализации несут ту же защитную функцию, но еще регулируют давление в трубах. Вентиляционный зонт устанавливается на оголовок безнапорной канализационной трубы, он выдерживает до +60 градусов. Для крепления вентиляционных зонтов ПВХ используется раструбное соединение, которое уплотняют резиновым кольцом, не допускающим протечки.

Требования ГОСТа для ПВХ-зонтов вентиляционных систем:

Диаметр в мм	Масса, гр
50	890
110	1230

Диаметры вентиляционных ПВХ зонтов совпадает с типоразмерным рядом канализационных труб и может быть 50 или 110 мм. Зонты для вентиляции из ПВХ производятся только под круглое сечение.

Вытяжные вентиляционные зонты

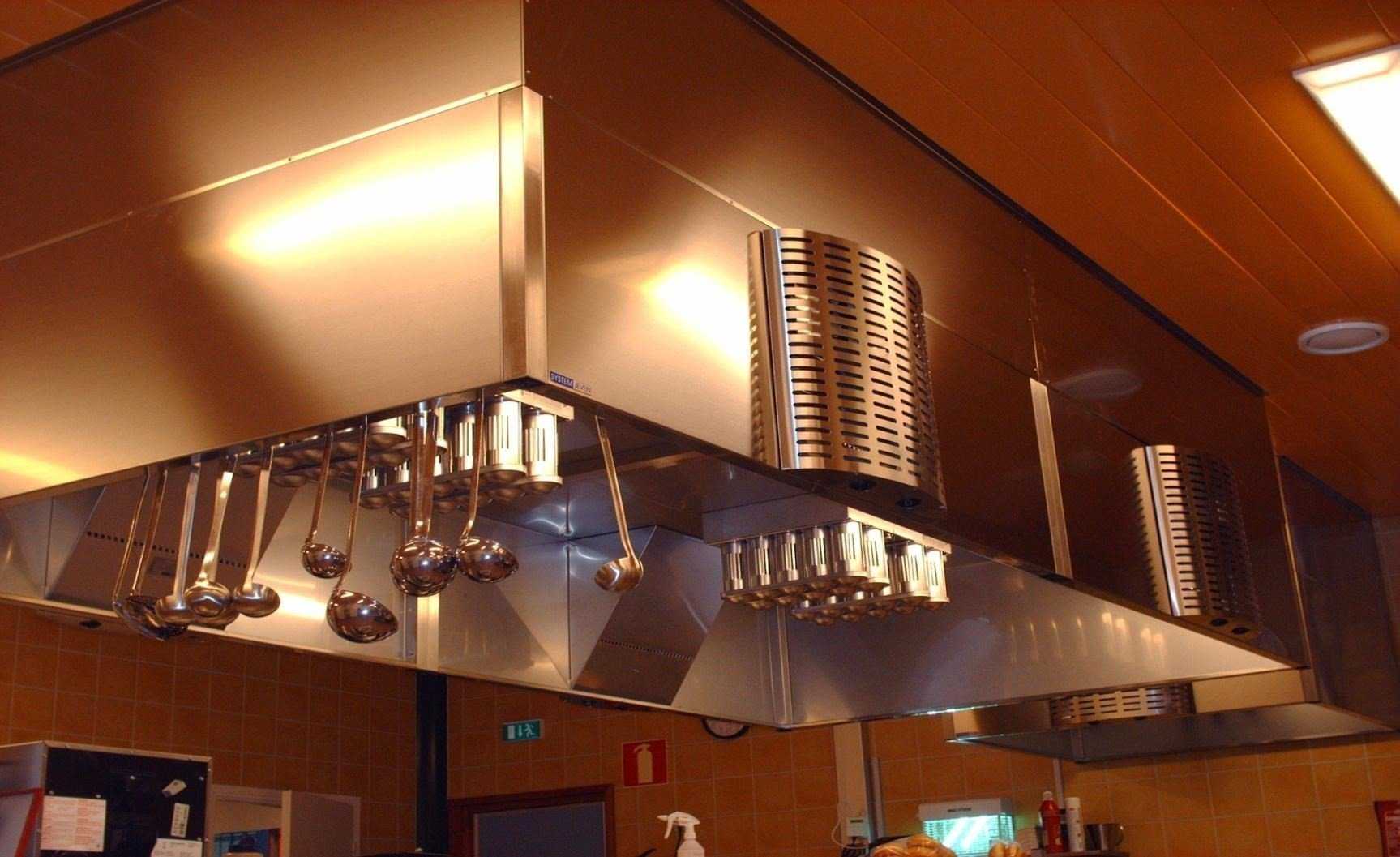

Вытяжные зонты устанавливаются на кухнях кафе и ресторанов над варочными панелями и духовыми шкафами. Горячий воздух и пар поднимаются вверх и сразу попадают в купол вытяжного зонта. Для усиления эффективности в зонт часто встраивают вентилятор. Существуют и приточно-вытяжные модели кухонных зонтов.

Вытяжные вентиляционные зонты могут быть:

• Пристенными. Они навешиваются на стену над источником тепла и влаги. Зонты небольшого диаметра крепятся только к стене, более габаритные дополнительно к потолку цепями;
• Центральными. Такие зонты устанавливают при «островном» расположении плит. Оптимальный эффект достигается при компоновке двух зонтов, которые тыльными поверхностями крепятся друг к другу, а к потолку цепями.

На предприятиях общепита чаще устанавливают пристенные вентиляционные зонты.

Любая модель зонта состоит из корпуса и лабиринтных фильтров, которые периодически демонтируются для мытья. Все детали производят из пищевой нержавейки, устойчивой к воздействию тепла, влаги, жира и моющих средств.

Центральные и пристенные вентиляционные зонты оснащают сливным каналом и накопительными емкостями, в которые с фильтров стекает жир.

Принцип работы центральных и пристенных зонтов для вентиляции достаточно прост: горячий воздух с частичками масел ударяется в стенки лабиринтного фильтра, происходит конденсация масел, которые по мере скопления стекают в накопительные емкости по герметичным сливным трубкам. Для облегчения чистки накопительных емкостей в них наливается небольшое количество моющего средства. Очищаются стаканы 1 раз в 7 дней.

Основные характеристики

Как правило, вытяжные вентиляционные зонты своими руками не изготавливают. Поэтому при выборе пригодятся главные параметры, определяющие работу:

• Размеры. Ширина купола должна быть на 10 см больше, чем поверхность плиты. Например, при ширине варочной поверхности 450 мм ширина зонта – 550 мм или больше. Иначе он не сможет качественно улавливать пар и жиры;
• Скорость воздуха и сопротивление. Сопротивление и скорость воздуха зависят от конструкции лабиринтного фильтра. Чтобы все масло оседало на его стенках, скорость воздуха должна быть в пределах 0,8 – 1,5 метра в секунду. В противном случае качество работы зонта заметно снизится;
• Температура внутри. Если температура в зонте будет выше +100 градусов, жир испарится и осядет уже в воздуховоде;
• Расход воздуха. Это один из важнейших показателей, который высчитывается в зависимости от объема помещения, мощности и числа плит и духовых шкафов, интенсивности работы цеха.

Как видите, своими руками вентиляционный зонт сделать непросто. Существуют ГОСТы на зонты систем вентиляции, регламентирующие габариты, характеристики и материалы для их изготовления.

В чем отличие зонта от флюгарки, колпака, оголовка и дымника

Существует несколько видов изделий, которые устанавливают на трубу. Они отличаются своим устройством и принципом работы. Можно выделить основные из них: зонт, флюгарка, колпак, оголовок и дымник. Что такое зонт, мы уже разобрали, теперь давайте дадим определение остальным понятиям.

Флюгарка – зачастую это декорационный элемент, в виде птицы или дракона. Флюгарка устроена таким образом, что имеет вращающий элемент, то есть крутится от потоков ветра. Основное её предназначение усиление вывода воздуха из дымохода, то есть увеличение тяги.

Дымник – в простонародье это любое устройство украшающее трубу.

Колпак – устройство которым принято украшать и защищать именно горловину трубы, то есть является своеобразным продолжением дымохода. Крепится к внешней части трубы с помощью кронштейнеров.

Оголовок – данное устройство является самым сложным по своей конструкции. Потому что оголовок — это не просто верхушка трубы, это комплекс абсолютно всех элементов, предназначенных для защиты дымохода. Оголовник достаточно сложно изготовить самостоятельно, но можно найти большой выбор конструкций в специализированном магазине.

Как мы с вами видим каждое устройство имеет свое предназначение и функции. Дополнительно отличается друг от друга внешним видом и стоимостью.

Защита воздуховодов

Продуманное устройство вентиляционной системы обеспечивает эффективное движение воздушных потоков. Удаление разогретого воздуха, наполненного продуктами горения и всевозможными канцерогенными веществами, обеспечивает освобождение пространства помещения, открывая возможность замещения потоками свежего атмосферного кислорода. Наиболее эффективным вариантом создания надежной вентиляционной системы является применение круглых оцинкованных воздуховодов , обеспечивающих создание легкой и герметичной системы.

Зонт круглый. Технические характеристики

Диаметр зонта d,мм	Диаметр колпака D ,мм	Высота H,мм	Нипельное соединение Цена	Фланцевое соединение Цена
100	170	220	197	291
125	213	243	197	298
140	238	256	218	324
160	272	274	225	330
180	306	292	480	596
200	340	310	269	384
225	383	333	280	400
250	425	355	290	410
280	476	382	310	463
315	536	414	343	497
355	604	450	452	625
400	680	490	514	696
450	765	535	586	806
500	850	580	845	1066
560	952	634	922	1181
630	1071	597	1134	1431
710	1207	639	1423	2034
800	1360	720	1610	2250
900	1530	810	2250	3161
1000	1700	900	2799	3785
1120	1904	1008	3630	4818
1250	2125	1125	3630	4486

Зона выброса воздуха на кровельном покрытии оснащается защитными устройствами, соединяемыми с воздуховодными путями. Зонт круглый применяется для комплексной защиты выводных отверстий систем воздушной вентиляции. Удачное сочетание простого устройства и высокой функциональности обеспечивает популярность применения круглых зонтов на кровельных покрытиях различных конструкций. Круглые зонты из оцинкованной стали обладают многочисленными достоинствами, среди которых ярко выделяются следующие характеристики:

• Легкий вес;
• Невысокая стоимость;
• Устойчивость к коррозии;
• Защита от проникновения атмосферных осадков;
• Беспрепятственное движение воздушного потока;
• Защита от попадания посторонних предметов;
• Придает завершенный вид кровельной конструкции сооружения.

Дефлекторы систем вентиляции

Устройство и принцип действия

В первую очередь необходимо разобраться, что такое дефлектор в вентиляции, так как область применения сильно сказывается на конструкции устройства. В приточно-вытяжных системах естественной вентиляции дефлектор устанавливают на оголовке вытяжного канала для повышения тяги за счет создания области пониженного давления.

Принцип действия устройства основан на законе Бернулли, одним из следствий которого является эффект разрежения воздуха в потоке с изменяющимся сечением. Чем выше скорость потока, тем заметнее перепад давлений.

Если мы рассмотрим устройство дефлектора вентиляции, то увидим несколько основных частей (вариант ЦАГИ):

1. Диффузор . Представляет собой отрезок трубы в форме усеченного конуса, который узкой стороной надевается на трубу. Повышает давление в трубе у оголовка, таким образом, повышает разницу давлений и активность эжекции вытяжного воздуха потоками ветра;
2. Зонт или колпак . Служит для защиты канала от попадания осадков, мусора и других посторонних предметов;
3. Внешний цилиндр или корпус . Рассекает поток ветра, создавая внутри область пониженного давления.

В варианте конструкции Григоровича мы увидим несколько иную картину.

В состав устройства входят такие узлы:

1. Диффузор . Здесь мы видим тот же усеченный конус, однако надетый на трубу широкой стороной, причем сечение этой стороны превышает сечение оголовка. Эту деталь еще называют «стакан», в таком случае будет «нижним стаканом»;
2. Зонт или колпак . Выполняет защитную функцию, как и в предыдущем примере;
3. Обратный конус . Устанавливается под колпаком вершиной вниз и служит для предотвращения накапливания воздуха под зонтом, а также для создания совместно с диффузором сужающегося потока ветра над оголовком.

Разновидности

Подбор дефлектора для вентиляции следует осуществлять с учетом имеющихся в свободном доступе разновидностей и погодных условий вашей местности.

Рассмотрим наиболее распространённые модели:

• Конструкция Центрального Аэрогидродинамического Института (ЦАГИ) – является одной из наиболее популярных разновидностей. Конструкционные особенности мы рассмотрели выше;
• Модель Григоровича. Это, пожалуй, самая распространенная разновидность дефлектора в нашей стране и за ее пределами. Конструкция также рассмотрена в предыдущей главе;
• Тарельчатая открытая конструкция типа Astato. Также весьма распространена и популярна за счет простого устройства и эффективной работы;
• Ротационные модели. Представляют собой сложные устройства с вращающейся частью и специальной системой лопастей, поддерживающих это вращение. Отличительная черта – более высокая цена и эффективность;
• Н-образные модели. Отличаются наличием сразу двух дефлекторов на одном оголовке;
• Дефлекторы-флюгеры. Представляют собой поворотные насадки с килем, который поворачивает конструкцию в направлении ветра так, что его потоки попадают в систему отверстий и лопастей, вызывая эффект эжекции газа из воздуховода.

Кроме принципиальной схемы аппарата, нам понадобятся размеры сечений каналов и цилиндров или их соотношения. Расчет дефлектора для вентиляции производят на основании этих соотношений или выполняют «с нуля» для конкретного устройства.

Если говорить о материалах, то в подавляющем большинстве случаев все модели изготовлены из двух видов сырья: металла или пластика. Чаще всего используют оцинкованную сталь, жесть, нержавеющую сталь и алюминий.

Пластиковый дефлектор вентиляционный отличается более низкой стоимостью, разнообразием расцветок, однако боится высоких температур и быстрее приходит в негодность.

Монтаж своими руками

Установка своими руками зонта осуществляется четырьмя способами, что зависит от конструкции изделия:

• пристенные модели крепят с помощью анкеров к стене, через технологические отверстия на корпусе зонта;
• пристенные, а также островные модели могут фиксироваться к потолку с помощью шпильки и цанги;
• островные и прямоугольные пристенные модели фиксируют к потолку цепями или тросами, предварительно установив анкер;
• установка на опорную раму предусматривает изготовление металлоконструкции, надежно закрепленной над варочной поверхностью.

Самым сложным считается четвертый способ монтажа. Раму сваривают по форме зонта. Устанавливается конструкция на опорные ножки с приваренными снизу монтажными пластинами и фиксируется анкерами к полу.

Нюансы самостоятельного монтажа

Установку вытяжного купола делают несколькими способами. Какой выбрать, зависит от модели оборудования.

• Установка на анкеры к стене. Для этого в задней стенке купола сверлят на равном расстоянии 2–3 отверстия и фиксируют устройство к стене. При этом панель должна быть идеально ровной. Если зонт имеет большой вылет купола (более 1 м), можно дополнительно прикрепить его и к потолку.
• Монтаж на тросы и цепи. Для этого к верхней части купола нужно приварить кронштейны в 3 или 4 местах в зависимости от формы зонта. Также кронштейны монтируют в потолок. Купол подвешивают на тросы или цепи на нужную высоту. Такой способ монтажа шаткий. Купол остаётся умеренно подвижным.
• Монтаж на шпильки и цанги. Этим методом можно произвести монтаж островных и пристенных моделей. Такой способ подходит для помещений с высотой потолка не более 4,35 м из-за стандартной длины шпильки 2 м. Для установки купола в четырёх точках по краям сверлят отверстия либо приваривают ушки (петли) под шпильки Ф8 – Ф10 мм. При этом шпильки заранее фиксируют к потолку. Остаётся соединить все элементы, подняв зонт на нужную высоту.
• Монтаж на опорные рамы. Их изначально сваривают, опираясь на габариты нижней части купола (его сечение). Желательно варить рамы из нержавейки. Готовый каркас устанавливают на пол, надёжно фиксируют и затем опирают на него вытяжной зонт.

Источник

Вытяжные зонты

Локальная вентиляция горячего цеха столовой общественного назначения представлена вытяжными зонтами. Устанавливаются над тепловым оборудованием. Основная функция – отведение наружу теплого отработанного воздухопотока (вместе с частицами запахов, дыма, гари, масла) из рабочей зоны путем создания дополнительной области разреженного давления.

Функционально классифицируются:

• Для отведения теплого пара. Устанавливаются над плитами, где поступающий поток относительно чистый, не содержит масляных включений. Зонты не оснащаются системой фильтрации. Не требуется установка противопожарной системы, так как пары не содержат легковоспламеняющиеся частицы масла.
• Для отведения воздуха с содержанием большого количества масла. Устанавливаются непосредственно над плитами, обязательно оснащаются масляными фильтрами, предотвращающими попадание частиц масла внутрь воздуховода. Действие фильтров основано на центробежной силе пластин, которые отсеивают масляные частицы от основного воздушного потока. Масло собирается в специальной емкости.

Фильтры бывают встроенные и съемные. Подлежат обязательной периодической чистке. Встроенные оборудованы системой очищения. Съемные легко очищаются в посудомоечной машине либо заменяются на новые.

Обязательно оснащаются противопожарным устройством безопасности.

Конструктивно классифицируются:

1. Полочные. Монтируются низко над рабочей поверхностью к стене, либо дополняются вертикальной конструкцией. Оснащаются боковыми панелями для эффективного удаления отработанного воздуха. параметры могут быть чуть меньше или равняться параметрам рабочей поверхности. Также есть полочные с верхним доступом для раздачи приготовленной пищи.

2. Навесные. Монтируются над горячими поверхностями в форме укрытий, используются для удаления воздуха с большим количеством частиц масла, гари, дыма и т.д. Дополнительно делятся на:

• Настенные. Устанавливаются вплотную к стене, оснащаются вертикальной панелью, полностью закрывающей поверхность стены. Подходят для одиночного или группы оборудований, установленных в ряд. Параметры больше размеров рабочей поверхности на 150-300 мм по трем свободным сторонам.
• Островные. Устанавливаются над оборудованием, расположенном одиночно, в ряд. Должны обладать повышенной мощностью, так как не оснащаются ограждающими конструкциями, а отводимый воздухопоток подвержен перекрестной конвекции. Выступает над рабочей поверхностью по всем сторонам оборудования.
• Сдвоенные островные. Состоят из двух настенных, устанавливаются вплотную друг к другу задними поверхностями над двойным рядом тепловой техники. Могут оснащаться вертикальной панелью, устанавливаемой между ними. Выступают над габаритами плиты.
• Козырек. Устанавливается непосредственно на саму плиту для отведения горячего воздухопотока над проемами дверцами духовых шкафов.

Как выбрать зонт для дымохода

При выборе зонта, предназначенного для дымоходов, а также вентиляционных выводов, нужно обращать внимание на качество материала, а также учитывать диаметр выводного отверстия и приобретаемого элемента. Система защиты от внешних неблагоприятных факторов должна быть продумана ещё на этапе проектирования дымового отвода, с обязательным учётом всех конструктивных особенностей

Система защиты от внешних неблагоприятных факторов должна быть продумана ещё на этапе проектирования дымового отвода, с обязательным учётом всех конструктивных особенностей.

Зонт с защитной сеткой

Жироуловители

Жироуловители считаются одним из важнейших компонентов системы вытяжки на кухне. Они являются своеобразным барьером между плитой и воздуховодом, позволяя проходить воздуху внутрь системы, но не допуская туда гари и частиц жира. Это позволяет продлить срок службы вентиляционной системы, а также избавить ее от необходимости постоянной чистки, так как за год на стенках воздуховодов может собираться до литра жира. По своему назначению выделяют два типа жироуловителей:

• бытовые;
• промышленные.

Рассмотрим каждый тип подробнее.

Бытовые жироуловители

Бытовой жироуловитель используется в домашних кухнях, и устанавливается над плитой. Его эксплуатация помогает предотвратить частую мойку вытяжного зонта. Конечно, элемент домашней вытяжки не так функционален и эффективен как аналог на кухнях столовых, ресторанов и кафе, однако его рабочих характеристик вполне хватает для частного использования. Также он отличается от профессионального изделия:

• размером;
• материалом.

Габариты бытовых жироуловителей меньше, чем промышленных. Что касается материала, то они оснащаются тканевой или бумажной сеткой. С одной стороны, такой фильтр нельзя мыть, с другой он стоит достаточно дешево и может заменяться при необходимости на новую комплектующую деталь. Некоторые модели оснащаются металлической сеткой, которую легко очистить, погрузив в емкость с моющим средством.

Промышленные жироуловители

• трехслойном варианте;
• пятислойном исполнении.

Первый тип характеризуется толщиной в 20 миллиметров, второй в 25 мм. Материалом для промышленных жироуловителей также служит нержавеющая сталь либо сталь, покрытая цинком. Такой материал защищен от воздействия газов, агрессивных моющих средств и пагубного воздействия влаги.

Что собой представляет бытовой зонт

В зависимости от интерьера кухни и расположения плиты, выделяют два вида вентиляционных зонтов: пристеночный и зонт вытяжной центральный, который располагают непосредственно над поверхностями, находящимися вдали от стен. Принцип работы обоих видов одинаков, но центральный (выносной) отличается более сложным устройством системы фильтрации.

Во многих случаях купол вытяжного зонта выполнен из нержавеющей стали

Основная конструкция зонта-вытяжки – металлический купол, изготавливаемый чаще всего из нержавеющей стали, внутри имеет несколько категорий очистительных фильтров:

• алюминиевые решетки, улавливающие крупные частицы, защищают турбину от загрязнения;
• акриловый пористый фильтр эффективно собирает на себя жировые испарения, требует регулярной замены;
• угольный фильтр — основа очистки, имеет разные формы и виды, подходящие к конкретным моделям, задерживает все мелкодисперсные частицы, нуждается в периодической замене;
• если вентиляционный зонт помещается над открытым пламенем, он дополнительно снабжается искрогасящей сеткой.

Многие вытяжки зонты оснащены светильниками, встроенными непосредственно в купол. Возможно использование различных типов ламп: диодные, галогенные, лампы накаливания.

Особенности монтажа и эксплуатации

Установить вытяжную технику этого типа относительно несложно, но неопытным мастерам все же лучше поручить выполнение этих операций профессионалам. Если же принято решение осуществить монтаж самостоятельно, то начать следует с подробного изучения инструкции изготовителя.

Вытяжные зонты обычно изготавливают из прочной алюминиевой стали пищевых марок. Для промышленных предприятий такие конструкции часто создаются по индивидуальному заказу

После этого нужно исследовать место монтажа, провести необходимые измерения, подготовить инструменты, крепеж, материалы и т.п. Важный момент – правильное расстояние от варочной поверхности. Оно должно быть не менее 60 см для электроплит и 70 см – для газовых приборов, но не более 85 см.

Если зонт нужно повесить выше, то следует выбрать более производительное устройство, чтобы компенсировать разницу по высоте. Для монтажа зонта вентиляционного вытяжного понадобятся инструменты, которые обычно есть в арсенале любого опытного мастера: рулетка и строительный уровень для выполнения разметки шуруповерт, дрель, молоток и т.п.

В зависимости от типа прибора нужно будет либо просто подвесить его над плитой, либо соединить воздуховодом с вентиляционным каналом. В качестве воздуховода используют либо металлический гофрированный рукав, либо жесткие пластиковые конструкции.

Гофру можно сгибать подходящим образом, а для выполнения колена из пластика следует использовать специальные переходники, обеспечивающие герметичное соединение отдельных участков воздуховода.

Если шнур электропитания недостаточно длинный, нужно установить дополнительную розетку вблизи устройства. Нужно убедиться, что электроприбор имеет необходимое заземление.

Правильная установка вентиляционного зонта – это только половина дела. Чтобы устройство работало эффективно, необходимо организовать его работу. Подробные сведения по таким вопросам содержатся в инструкции по эксплуатации, которой снабжен каждый прибор.

Огромное значение имеет регулярная очистка внутренних фильтров. Например, алюминиевые решетки следует мыть с помощью специальных моющих средств. Неплохой результат дает и использование средств, которые найдутся на любой кухне: уксусная кислота, на треть разведенная водой, насыщенный раствор обычного хозяйственного мыла или пастообразная смесь воды с пищевой содой.

Алюминиевые решетчатые жироуловители вытяжных зонтов следует регулярно очищать от накопившихся на них загрязнений, чтобы устройство работало корректно и эффективно

Эти рецепты пригодятся тем, кто страдает непереносимостью химических средств. Решетки следует отчищать от накоплений жира и грязи не реже, чем раз в три месяца.

Замена угольных фильтров обычно выполняется в следующем порядке:

• отключение прибора от электропитания;
• демонтаж алюминиевых решеток;
• извлечение использованного фильтра;
• установка нового фильтрующего элемента;
• установка алюминиевых решеток;
• подключение и проверка работы прибора.

В момент установки нового фильтра должен прозвучать характерный щелчок. Если после замены фильтра в работе вытяжного зонта появились необычные звуки или он стал более шумно работать, возможно, фильтр установлен неправильно, работу следует переделать.

Если очистка и замена фильтров вентиляционного зонта не проводится своевременно, качество работы прибора может существенно ухудшиться.

Угольные фильтры необходимы в вытяжных зонтах с циркуляцией, они осуществляют тонкую очистку воздуха и нуждаются в регулярной замене

Съемные фильтры и стаканы для сбора жира в моделях зонтов, которые используются на предприятиях общественного питания, в соответствии с инструкцией следует очищать ежедневно. Необходимо также постоянно проводить очистку наружной поверхности корпуса вытяжного устройства. Некоторые элементы рекомендуется снимать и замачивать в специальных очистительных растворах.

По окончании очистки их тщательно ополаскивают. Еще один элемент, нуждающийся в периодической очистке – воздуховод. Нужно снимать соединительные элементы и удалять отложения с внутренней поверхности конструкции.

Гофрированные элементы чаще нуждаются в такой очистке, чем гладкие пластиковые каналы. Некоторые промышленные модели кухонных зонтов снабжены встроенной системой очистки, но в быту такие дорогое агрегаты обычно не используются.
