Создание энергоэффективного жилья требует обеспечения абсолютной герметичности внешнего контура, что делает естественный приток воздуха невозможным. В таких условиях вентиляция в пассивном доме становится единственным способом избежать накопления углекислого газа и избыточной влажности. Проектирование подобной системы считается сложным процессом, требующим точных расчетов, а стоимость оборудования может составлять значительную часть бюджета на инженерные сети. Монтаж полноценного комплекса занимает от нескольких дней до двух недель в зависимости от площади объекта.
Основы проектирования энергоэффективного воздухообмена
Энергоэффективный контур предполагает минимальные теплопотери, поэтому традиционное проветривание через окна недопустимо. Согласно требованиям стандарта Passive House, расчет воздухообмена базируется на потребности каждого жителя в свежем воздухе и объеме помещений. Основная задача заключается в поддержании низкого уровня CO2 при сохранении тепла внутри здания. Весь процесс планирования и первичной подготовки занимает около 40-60 рабочих часов.
Комплектующие для сборки системы
Для реализации проекта потребуется набор специализированных компонентов, обеспечивающих циркуляцию и очистку воздушных масс. Выбор материалов напрямую влияет на уровень шума и долговечность всей конструкции.

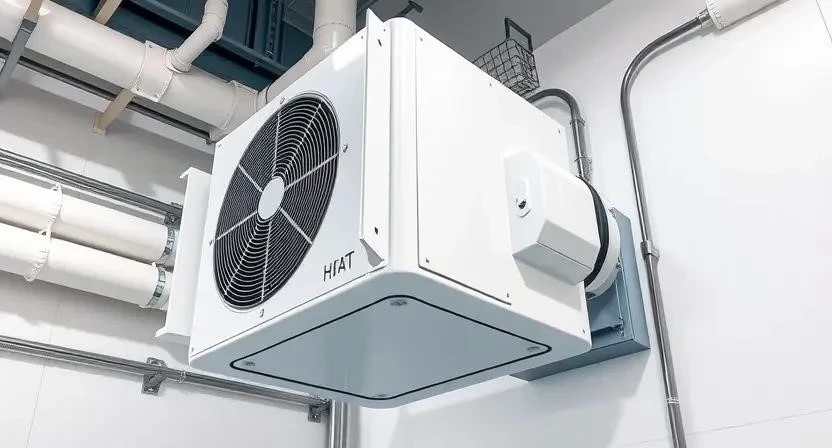

- Рекуператор воздуха — центральный узел теплообмена.
- Воздуховоды из пластика или металла — магистрали для перемещения воздуха.

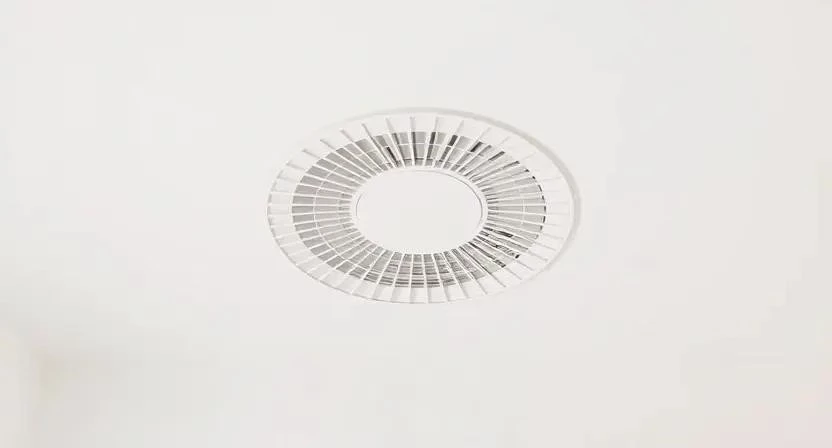

- Диффузоры — распределительные насадки для комнат.
- Сменные фильтры — очистка приточного потока от пыли.
- Теплоизоляция труб — защита от конденсата и потерь тепла.
- Специальные герметики — обеспечение герметичности стыков.
- Крепежные элементы — хомуты, подвесы, дюбели.
- Датчики качества воздуха — контроль уровня CO2 и влажности.
Расход материалов рассчитывается исходя из общей протяженности трасс и количества точек притока/вытяжки.
| Материал | Расход на 100 м2 | Ориентировочная цена за ед. | |
|---|---|---|---|
| Рекуператор | 1 шт. | 80 000 руб. | 80 000 руб. |
| Воздуховоды (пластик) | 60 м | 450 руб./м | 27 000 руб. |
| Диффузоры | 8 шт. | 1 200 руб. | 9 600 руб. |
| Фильтры (комплект) | 2 шт. | 3 000 руб. | 6 000 руб. |
| Изоляция труб | 60 м | 200 руб./м | 12 000 руб. |
Инструментарий для монтажа
Правильный подбор оборудования ускоряет процесс установки и гарантирует соблюдение технических допусков. Некоторые позиции являются обязательными, другие рекомендуются для повышения качества сборки.
- Перфоратор — для отверстий в стенах и перекрытиях.
- Шуруповерт — для фиксации крепежа и воздуховодов.
- Строительный уровень — контроль уклона труб.
- Канцелярский или строительный нож — резка изоляции.
- Измерительная рулетка — точная разметка трасс.
- Тестер герметичности (анемометр) — проверка потоков.
- Специализированное оборудование для опрессовки (аренда).
Организация рабочего пространства
Планирование трасс прокладки воздуховодов осуществляется до начала отделочных работ. Важно заранее определить кратчайшие пути от рекуператора до жилых зон, чтобы минимизировать сопротивление воздуха. Защита уже имеющейся отделки производится с помощью укрывной пленки. Разметка отверстий в перекрытиях и стенах выполняется строго по проекту, с учетом расположения несущих балок и электропроводки.
Подготовка контура и узлов примыкания
Абсолютная герметичность внешнего контура является критическим требованием для энергосберегающей вентиляции. Любая щель в стене или окне приведет к неконтролируемым теплопотерям и нарушению работы рекуператора. Обработка примыканий труб к внешним стенам выполняется с применением специализированных ПСУЛ-лент и герметиков. Тщательная проверка отсутствия щелей проводится с помощью дымогенератора или тепловизора, чтобы исключить возникновение точек росы и появление конденсата на холодных участках.
Технология установки системы по этапам
Монтаж приточно-вытяжной вентиляции требует строгого соблюдения последовательности действий. Ошибка на раннем этапе может привести к избыточному шуму или некорректному распределению воздуха.
- Установка рекуператора в техническом помещении (4-6 часов).
- Монтаж магистральных воздуховодов притока (12-18 часов).
- Монтаж магистралей вытяжки (12-18 часов).
- Установка распределительных узлов и тройников (6-8 часов).
- Монтаж диффузоров в жилых комнатах (4-6 часов).
- Подключение электропитания и автоматики (4-5 часов).
- Герметизация всех стыков и соединений (6-8 часов).
- Настройка системы управления и датчиков (3-4 часа).
- Пусконаладочные работы и замер потоков воздуха (4-6 часов).
- Тестирование системы на разных режимах работы (3-5 часов).
Из личного опыта: при установке рекуператора в котельной важно оставить свободный доступ к фильтрам и сервисному люку. Однажды мы зашили блок слишком плотно, и для простой замены фильтра пришлось демонтировать часть гипсокартона.
| Этап работ | Время выполнения | Особенности |
|---|---|---|
| Разметка и сверление | 1 день | Соблюдение осей проекта |
| Прокладка труб | 3-4 дня | Минимизация поворотов 90° |
| Монтаж оборудования | 1 день | Виброизоляция корпуса |
| Герметизация | 1 день | Использование специализированных мастик |
| Пусконаладка | 1 день | Балансировка по комнатам |
Технические особенности и тонкости эксплуатации
Борьба с конденсатом осуществляется за счет качественной теплоизоляции всех труб, проходящих через неотапливаемые зоны. Правильный уклон труб в вытяжных магистралях предотвращает застой влаги и ее стекание обратно в систему. При выборе между центральным и децентрализованным рекуператором следует учитывать площадь дома: центральные системы эффективнее для больших объектов, а стеновые подходят для точечного обновления воздуха. Температура в техническом помещении не должна опускаться ниже +5°C, чтобы избежать замерзания конденсата в теплообменнике.
Из личного опыта: в одном из проектов мы заметили капли воды на приточных трубах в гардеробной. Причиной стало неплотное прилегание утеплителя в месте стыка. После переклейки изоляции проблема исчезла полностью.
Типичные промахи при установке
Несоблюдение технических регламентов часто приводит к снижению энергоэффективности дома или появлению посторонних шумов.
- Выбор недостаточного диаметра труб, что вызывает свист воздуха.
- Полное отсутствие или использование дешевых фильтров, забивающих теплообменник.
- Игнорирование герметичности соединений, приводящее к утечкам воздуха в перекрытия.
- Неправильное расположение приточных клапанов (слишком близко к окнам или дверям).
- Отсутствие шумоглушителей на магистралях, выходящих в спальни.
Финансовые расчеты и окупаемость
Стоимость системы вентиляции складывается из цены оборудования, расходных материалов и оплаты труда специалистов. При самостоятельном монтаже можно сэкономить до 30% бюджета, однако это требует наличия профессионального инструмента и знаний.
| Статья расходов | Бюджетный вариант | Стандарт | Премиум |
|---|---|---|---|
| Оборудование | 60 000 руб. | 120 000 руб. | 250 000 руб. |
| Расходники | 20 000 руб. | 40 000 руб. | 70 000 руб. |
| Работа мастера | 30 000 руб. | 60 000 руб. | 110 000 руб. |
| 110 000 руб. | 220 000 руб. | 430 000 руб. |
Из личного опыта: решив установить систему своими руками в небольшом доме, я сэкономил около 40 тысяч рублей на работе. Однако потратил на две недели больше времени из-за необходимости самостоятельно изучать нюансы балансировки потоков.
Срок окупаемости за счет экономии тепла в пассивном доме обычно составляет от 5 до 10 лет, что зависит от региона и стоимости отопления.
Правила сервисного обслуживания
Регламент замены фильтров предполагает их проверку каждые 3-6 месяцев, а полную замену — дважды в год. Очистка теплообменника от пыли проводится с помощью сжатого воздуха или пылесоса в период низкого сезона. Проверка герметичности всех соединений рекомендуется раз в год. При соблюдении данных норм срок эксплуатации системы составляет 15-20 лет.
Сравнение различных типов систем
Помимо централизованных установок, существуют альтернативные варианты обеспечения свежим воздухом.
| Характеристика | Центральный рекуператор | Децентрализованный (стеновой) | Обычный приточник |
|---|---|---|---|
| Охват помещений | Весь дом | Одна комната | Одна комната |
| Сложность монтажа | Высокая | Низкая | Очень низкая |
| Экономия тепла | Максимальная | Средняя | Отсутствует |
| Уровень шума | Низкий (в комнатах) | Зависит от модели | Средний |
| Стоимость | Высокая | Средняя | Низкая |
Гибридные системы сочетают в себе преимущества принудительного притока и естественной вытяжки, однако в пассивном доме они используются редко из-за высоких теплопотерь.
Ответы на часто задаваемые вопросы
Можно ли обойтись без рекуператора в пассивном доме?
Нет, из-за высокой герметичности воздуха в таком доме не хватает для дыхания, а влага не уходит, что ведет к плесени.
Как влияет вентиляция на влажность в доме?
Система удаляет избыточный пар из кухни и санузлов, поддерживая оптимальный уровень влажности (40-60%).
Сколько потребляет электричества система?
Современные рекуператоры с EC-двигателями потребляют от 30 до 150 Вт в час.
Нужен ли кондиционер при наличии рекуперации?
Да, рекуператор обновляет воздух, но не охлаждает его в сильную жару.
Как бороться с шумом воздуха в трубах?
Использовать шумоглушители, увеличивать диаметр труб и избегать резких поворотов.
Что делать, если в доме появилась плесень?
Проверить герметичность контура и настроить рекуператор на более интенсивный режим вытяжки во влажных зонах.
Как часто менять фильтры?
В среднем раз в полгода, или чаще, если дом находится рядом с оживленной трассой.
Можно ли установить систему после отделки?
Это крайне сложно и дорого, так как потребуется демонтаж потолков и стен для прокладки воздуховодов.
