Организация системы воздухообмена в клиниках требует строгого соблюдения технических регламентов. Монтаж полноценного комплекса в среднем медцентре занимает от 30 до 60 дней, а стоимость оборудования может достигать нескольких миллионов рублей. Правильная вентиляция в медицинских учреждениях: нормы СанПиН и проектирование позволяют минимизировать риски распространения инфекций. Данный процесс требует высокой точности расчетов и квалификации исполнителей.
Законодательные требования и стандарты качества воздуха
Основой для создания систем очистки воздуха служат нормы СанПиН и ГОСТ. Эти документы определяют жесткие критерии к чистоте, влажности и температуре в разных зонах клиники. Главным параметром здесь выступает кратность обмена воздуха, которая предотвращает застой патогенов и обеспечивает приток кислорода.
| Тип помещения | Кратность обмена (раз в час) | Требования к чистоте | Тип давления |
|---|---|---|---|
| Палаты общего профиля | 2-3 | Стандартная | Нейтральное |
| Лечебные кабинеты | 3-5 | Повышенная | Положительное |
| Операционные залы | 15-25 | Стерильная | Избыточное |
| Инфекционные боксы | 6-10 | Высокая | Отрицательное |
| Стерилизационные | 8-12 | Повышенная | Отрицательное |
Перечень необходимых материалов для системы
Выбор компонентов зависит от назначения помещения и требований к дезинфекции. Для магистралей используют материалы, устойчивые к коррозии и воздействию агрессивных химикатов.
- Оцинкованная сталь для общеклинических воздуховодов.
- Нержавеющая сталь для стерильных зон и операционных.
- HEPA-фильтры высокой эффективности.
- Фильтры грубой очистки класса G4.
- Силиконовые и резиновые уплотнители.
- Минераловатная теплоизоляция.
- Монтажные кронштейны и шпильки.
- Специализированный герметик для стыков.
- Диффузоры из антистатического пластика.
| Материал | Расход на 10 м.п. | Применение | Ориентировочная цена |
|---|---|---|---|
| Воздуховод (оцинк.) | 10 м | Общие коридоры | 12 000 руб. |
| Воздуховод (нерж.) | 10 м | Операционные | 25 000 руб. |
| Теплоизоляция | 15 м2 | Защита от конденсата | 5 000 руб. |
| HEPA-фильтр | 1 шт. | Финальная очистка | 15 000 руб. |
| Герметик | 2 тубы | Герметизация швов | 1 800 руб. |
Инструментарий для монтажных работ
Сборка системы требует наличия как общестроительного, так и специализированного измерительного оборудования. Точность настройки потоков воздуха напрямую влияет на стерильность помещений.
- Анемометр (обязательно) — замер скорости воздуха.
- Перфоратор и шуруповерт (обязательно).
- Заклепочник (обязательно).
- Лазерный уровень (желательно).
- Специальный нож для изоляции (обязательно).
- Вакуумный насос для проверки герметичности (желательно).
- Набор ключей и отверток (обязательно).
Особенности проектирования и зонирования
Разделение потоков воздуха исключает перенос бактерий из грязных зон в чистые. Проект предусматривает создание зон с разным давлением: в операционных поддерживается избыточное давление, чтобы воздух выходил наружу, а в инфекционных боксах — отрицательное, чтобы зараза не покидала комнату.
Подготовка помещений к установке
Первым делом выполняется защита существующей отделки пленкой и малярным скотчем. Старые системы вентиляции демонтируются полностью, после чего проводится разметка трасс прокладки воздуховодов с учетом расположения освещения и противопожарных систем. Организуются технологические люки для доступа к фильтрам и датчикам.
Пример из опыта: Однажды при подготовке объекта в старом здании мы обнаружили, что существующие перекрытия не выдерживают вес приточной установки, что потребовало дополнительного усиления фундамента перед монтажом.
Технологический процесс монтажа вентиляции
Монтаж осуществляется строго по утвержденному проекту. Важно соблюдать последовательность этапов для обеспечения герметичности всей цепи.

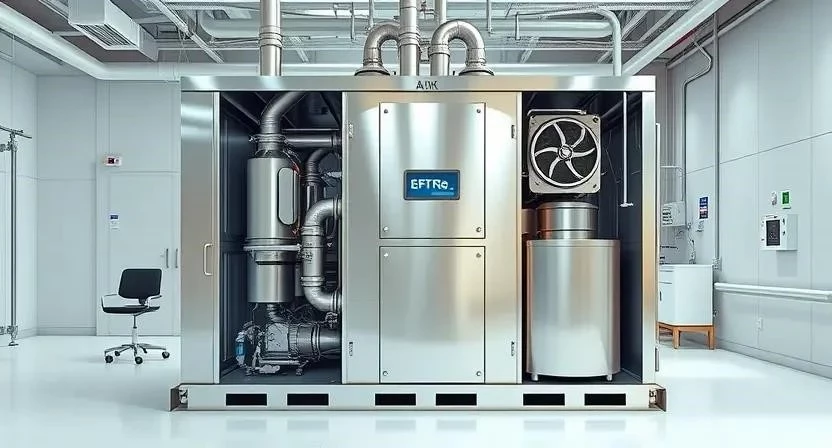

- Установка приточных и вытяжных установок (1-2 дня). Монтаж на виброопоры для исключения шума.
- Монтаж магистральных воздуховодов (3-5 дней). Крепление к перекрытиям с соблюдением уклонов.
- Установка фильтрующих модулей (2 дня). Монтаж кассет G4 и HEPA-фильтров.
- Монтаж распределительных сетей (4-7 дней). Прокладка ответвлений к каждому кабинету.

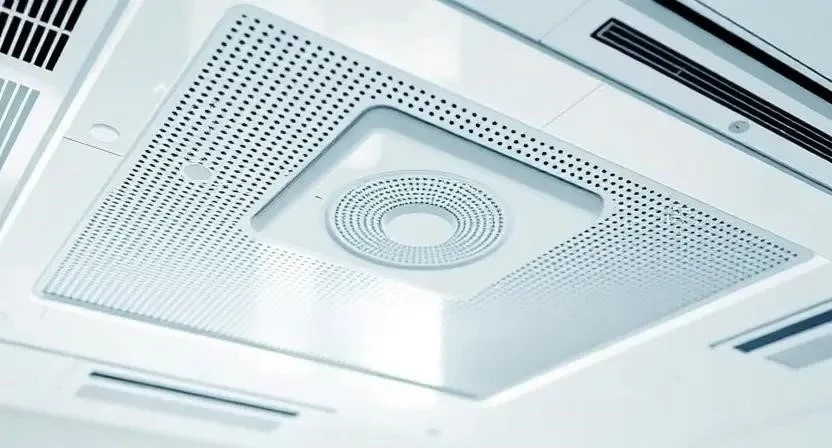

- Установка диффузоров и решеток (2 дня). Центрирование по чертежам.
- Подключение автоматики (3 дня). Установка датчиков давления и температуры.
- Герметизация стыков (2 дня). Обработка всех соединений специализированным герметиком.
- Пусконаладочные работы (2 дня). Замер потоков и балансировка системы.
Технология требует поддержания температуры в помещении не ниже +5°C при использовании герметиков. Время полного застывания соединительных материалов составляет от 12 до 24 часов. Безопасность обеспечивается использованием страховочных поясов при работе на высоте и заземлением всех металлических элементов системы.
Пример из опыта: В моей практике был случай, когда из-за плохой герметизации стыков в операционном блоке давление упало ниже нормы, и нам пришлось переделывать все швы силиконовым герметиком перед сдачей объекта.
Специфика оснащения специализированных блоков
В операционных залах организуются ламинарные потоки — однонаправленный поток стерильного воздуха, который «вытесняет» загрязнения от операционного стола к периферии. Реанимационные отделения требуют повышенной кратности обмена и интеграции бактерицидных ламп в систему.
| Тип фильтра | Эффективность очистки | Срок службы | Применение |
|---|---|---|---|
| G4 | Грубая (песок, пыль) | 3-6 месяцев | Первая ступень |
| F7 | Средняя (мелкая пыль) | 6-12 месяцев | Предфильтр |

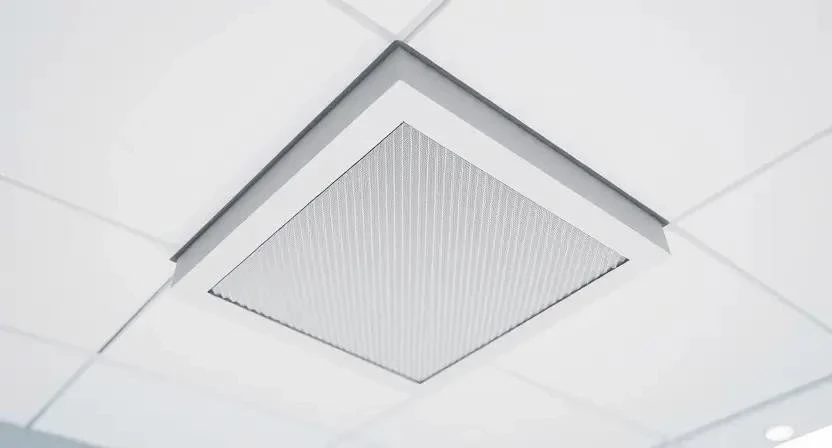

| HEPA H13 | Высокая (бактерии) | 12-24 месяца | Операционные |
| HEPA H14 | Абсолютная (вирусы) | 12-24 месяца | Стерильные блоки |
| ULPA | Ультравысокая | 18-36 месяцев | Спецлаборатории |
Технические нюансы и эксплуатационные параметры
Температурный режим в палатах должен поддерживаться в диапазоне 20-24°C, влажность — 40-60%. Для борьбы с шумом применяются шумоглушители и виброизоляторы. Все используемые материалы должны быть совместимы с дезинфицирующими средствами на основе хлора и спирта, не подвергаться коррозии при регулярной обработке.
Типичные ошибки при реализации проекта
Ошибки в проектировании или монтаже могут привести к перекрестному заражению пациентов.
- Перепутанные потоки воздуха между чистыми и грязными зонами.
- Недостаточное количество ступеней фильтрации.
- Нарушение герметичности воздуховодов в зонах отрицательного давления.
- Неправильный расчет мощности вентиляторов, ведущий к падению скорости потока.
- Отсутствие доступа к точкам замены фильтрующих элементов.
Финансовый расчет и смета
Стоимость системы зависит от класса чистоты помещений. Премиум-вариант включает автоматическое управление давлением и многоступенчатую очистку.
| Статья расходов | Стандарт (руб.) | Премиум (руб.) | Примечание |
|---|---|---|---|
| Оборудование | 300 000 | 800 000 | Приточные установки |
| Материалы | 150 000 | 300 000 | Нержавейка vs Оцинк |
| Работа мастера | 100 000 | 200 000 | Сложность монтажа |
| Автоматика | 50 000 | 150 000 | Датчики и контроллеры |
| 600 000 | 1 450 000 | На один кабинет |
Пример из опыта: Сравнивая два объекта, заметил, что использование премиального оборудования с автоматикой снижает затраты на электроэнергию на 20% уже через год эксплуатации за счет точного управления скоростью вращения вентиляторов.
Правила эксплуатации и сервисного обслуживания
Система требует регулярного ухода. График замены фильтров грубой очистки составляет раз в квартал, HEPA-фильтров — раз в год или по датчику перепада давления. Очистка внутренних поверхностей воздуховодов проводится раз в два года. Проверка работоспособности датчиков и автоматики осуществляется ежемесячно.
Сравнение различных технологических решений
Центральные системы обеспечивают единый контроль воздуха, но требуют огромных затрат на магистрали. Локальные установки очистки воздуха (рециркуляторы) дешевле и проще в установке, однако не обеспечивают притока свежего воздуха. Применение рекуператоров позволяет экономить до 40% тепла, возвращая его в приточный поток.
Ответы на часто задаваемые вопросы
Как проходит сертификация системы?
После монтажа проводится замер кратности обмена и проверка стерильности воздуха независимой лабораторией с выдачей акта соответствия СанПиН.
Каковы сроки окупаемости энергоэффективных систем?
Установки с рекуперацией и частотными преобразователями окупаются за 2-3 года за счет снижения счетов за отопление и электричество.
Как часто нужно обслуживать систему?
Технический осмотр проводится раз в месяц, полная ревизия и замена фильтров — согласно регламенту производителя и нагрузке на объект.
Каким должен быть уровень шума?
В палатах шум не должен превышать 30-40 дБ, в операционных — до 45 дБ, чтобы не создавать стресс для пациента и персонала.
Какого производителя выбрать?
Рекомендуется выбирать бренды, имеющие медицинские сертификаты и развитую сеть сервисных центров в вашем регионе.
